Mazda Tribute (2000-2011) – caixa de fusíveis
Mazda Tribute – Esquema de fusíveis
Ano de fabrico: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Caixa de fusíveis do compartimento de passageiros
Localiza-se sob o painel de instrumentos (parte inferior do painel), no lado do passageiro e é protegida por uma tampa. Para aceder a ela, basta levantar com uma chave de fendas plana através do orifício correspondente na tampa.

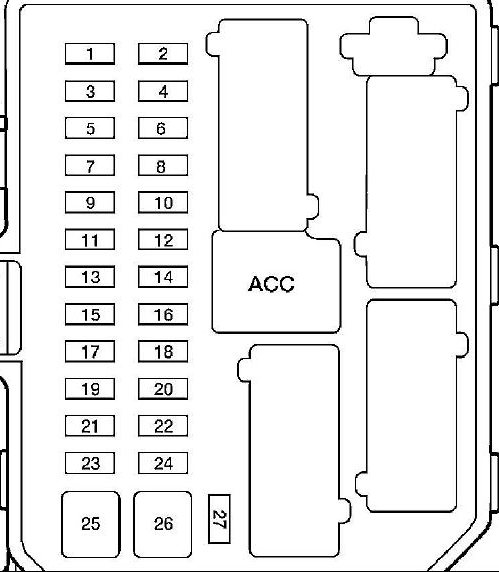

Tipo 1
Descrição
| 1 | 5A Válvula eletropneumática da caixa do tanque de vapores de combustível |
| 2 | 5A Relé do ventilador, vidro traseiro aquecido |
| 3 | 10A Limpa-vidros da porta traseira e motor do lavador de vidros |
| 4 | 10A Unidade de controlo 4WD, painel de instrumentos |
| 5 | Unidade de controlo ABS e SRS 5A |
| 6 | 10A Luzes de emergência, luzes de marcha-atrás |
| 7 | 10A Amplificador de sinal do transponder, unidade de controlo SRS |
| 8 | 10A Painel de instrumentos, relé de bloqueio do seletor |
| 9 | 3A Relé do motor e da transmissão automática, relé do ventilador, relé do ar condicionado |
| 10 | 20A Motor do limpa-para-brisas dianteiro, motor do lavador de para-brisas dianteiro, relé do limpa-para-brisas intermitente |
| 11 | 10A Relé do motor de arranque, válvula eletromagnética de bloqueio da chave de ignição |
| 12 | 5A Rádio e relógio |
| 13 | Reserva |
| 14 | Isqueiro 20A |
| 15 | 15A Dimensões, faróis, relé do sistema elétrico do reboque |
| 16 | 10A Painel de instrumentos, espelhos elétricos, unidade de controlo elétrico |
| 17 | 15A Łukasz |
| 18 | 5A Iluminação do painel de instrumentos e dos interruptores do painel |
| 19 | Subwoofer 10A |
| 20 | 15A Piscas, indicadores, luzes de aviso |
| 21 | 10A Luzes laterais do reboque |
| 22 | 15A reserva |
| 23 | 15 / 20A sinal acústico |
| 24 | 15A Luzes de travão, unidade de controlo ABS, unidade de controlo do motor e da transmissão automática, válvulas eletromagnéticas para a transmissão automática |
| 25 | Vidros elétricos 30A |
| 26 | 30A Fecho centralizado, ECM, bancos ajustáveis eletricamente |
| 27 | 10A Rádio, painel de instrumentos, iluminação interior |
| ACC | Relé para instalação de equipamento adicional |

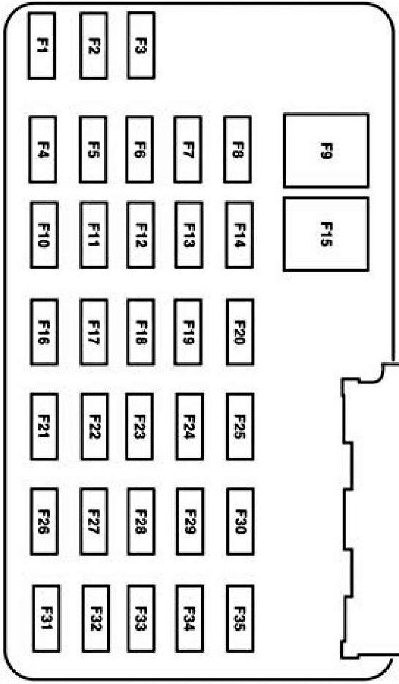

Tipo 2
Descrição
| 1 | 15A Luzes do reboque |
| 2 | Rádio 5A (iluminação) |
| 3 | 15A Luzes de posição dianteiras e traseiras |
| 4 | 10A Interruptor de ignição |
| 5 | 2A Relé da unidade de controlo da transmissão automática, relé da bomba de combustível, relé do ventilador, nº 2 velocidade alta/baixa do ventilador |
| 6 | 15A Luzes de travão adicionais, luzes de travão, unidade de controlo do motor e da transmissão automática, ABS, controlo de velocidade de cruzeiro |
| 7 | Painel de instrumentos 10A, OBD, rádio, espelhos laterais ajustáveis eletricamente |
| 8 | 15A Faróis de nevoeiro |
| 9 | 30A Fecho centralizado, bancos ajustáveis eletricamente |
| 10 | 15A Espelhos laterais aquecidos |
| 11 | 15A Teto de abrir |
| 12 | Rádio 15A |
| 13 | Reserva |
| 14 | Reserva |
| 15 | Motor do vidro elétrico 30A |
| 16 | Subwoofer 15A |
| 17 | 15A Luzes de médios |
| 18 | Sistema AWD 18A |
| 19 | 15A Sistema antifurto |
| 20 | Sinal acústico 20A |
| 21 | 10A Limpa-vidros da porta traseira e motor do lavador de vidros |
| 22 | 10A Espelho retrovisor, painel de instrumentos |
| 23 | Rádio 5A (potência) |
| 24 | Isqueiro 20A |
| 25 | 20A Lavador de para-brisas dianteiro e motor do limpa-para-brisas |
| 26 | Ar condicionado 5A |
| 27 | 5A Interruptor do controlo de velocidade de cruzeiro |
| 28 | 10A Painel de instrumentos |
| 29 | 10A Luzes de marcha-atrás |
| 30 | Reserva |
| 31 | Reserva |
| 32 | 10A Relé de bloqueio do seletor |
| 33 | 15A Unidade de controlo SRS, indicador de desativação do airbag do passageiro dianteiro, sensor do banco do passageiro dianteiro |
| 34 | Unidade ABS 5A, controlo de velocidade de cruzeiro |
| 35 | 5A Bancos aquecidos, tração integral |
Relé

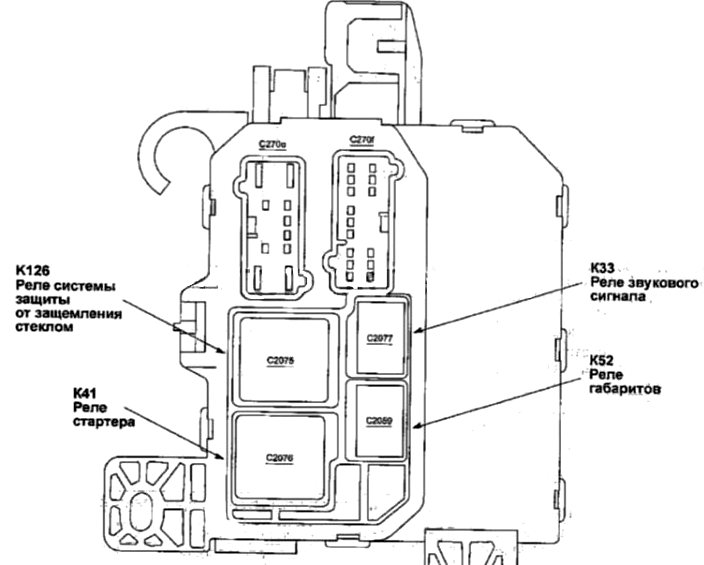

Na parte traseira do dispositivo podem estar localizados relés, como:
- Relé antibloqueio
- Relé do motor de arranque
- Relé de dimensões
- Relé da buzina
Caixa de fusíveis do compartimento do motor

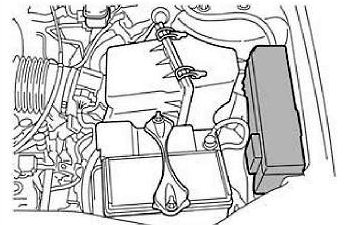

Localiza-se no lado esquerdo, junto à bateria, sob a tampa protetora. Na parte traseira, será aplicada a atribuição real dos fusíveis e relés.

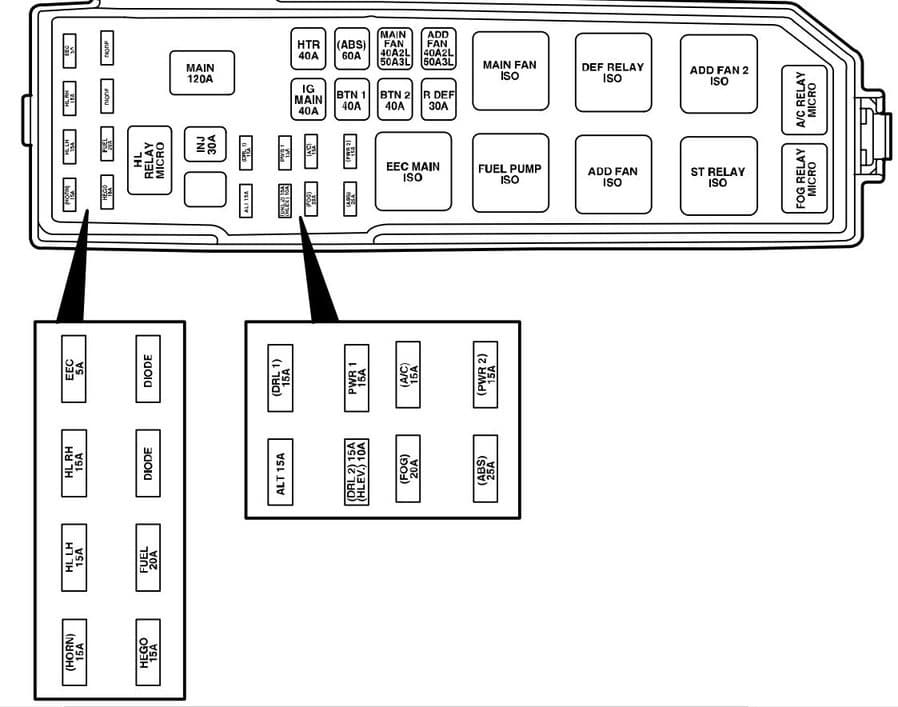

Tipo 1
Descrição
| Hlas | 15A Buzina |
| H / LLH | 15A Luz esquerda |
| H / L RH | 15A Luz direita |
| EWG | 5A Sistema de gestão do motor |
| SOUTH | 15A Sistema de injeção de combustível |
| FUEL | 20A Bomba de combustível |
| DIODE | Díodo |
| DIODE | Díodo |
| H/L RELAY MICRO | Relé dos faróis |
| INJ | 30A Sistema de gestão do motor, sensor MAF, válvula de controlo da marcha lenta |
| MAIN | Fusível principal 120A |
| EVERYTHING | Gerador 15A |
| (DRL) | 15A Sistema de luzes diurnas |
| (DRLZ) | 15A Unidade de controlo das luzes diurnas |
| (HLEV) | 10A Controlo do ângulo dos faróis |
| PWR1 | 15A Tomada para ligação de equipamentos adicionais |
| FOG | 20A Faróis de nevoeiro |
| A/C | 15A Embraiagem do compressor do ar condicionado |
| (SEKCIJA) | Sistema antibloqueio 25A |
| PWR2 | 15A Tomada para ligação de equipamentos adicionais |
| HLAVNÝ IG | 40A Circuito do motor de arranque |
| HTR | 40A Motor do ventilador, relé do motor do ventilador |
| BTN 1 | 40A Rádio, isqueiro, painel de instrumentos, espelhos elétricos |
| (SEKCIJA) | Motor da bomba ABS 60A |
| BTN 2 | 40A Rádio, painel de instrumentos, “cruise control”, ajuste elétrico do banco, buzina |
| HLAVNÝ VENTILÁTOR | Ventilador principal 40/50A |
| RDEF | 30A Vidros traseiros aquecidos |
| ADD VENTILÁTOR | 40 / 50A Ventilador adicional |
| EEC HLAVNÝ ISO | Relé de controlo do motor |
| PALIVOVÉ ČERPADLO ISO | Relé da bomba de combustível |
| HLAVNÝ VENTILÁTOR ISO | Relé de baixa velocidade do ventilador (motor YF) Relé de alta velocidade do ventilador nº 1 (motor AJ) |
| ADD VENTILÁTOR ISO | Relé de alta velocidade do ventilador (motor YF) Relé de baixa velocidade do ventilador (motor AJ) |
| DEF RELÉ ISO | Relé de aquecimento dos vidros traseiros |
| ST RELÉ ISO | Relé do motor de arranque |
| ADD VENTILÁTOR 2 ISO | Relé nº 2 de alta velocidade do ventilador (motor AJ) Relé de velocidade média do ventilador (motor YF) |
| HMLOVÉ RELÉ MICRO | Relé dos faróis de nevoeiro |
| A/C RELÉ MICRO | Relé da embraiagem do compressor do ar condicionado |

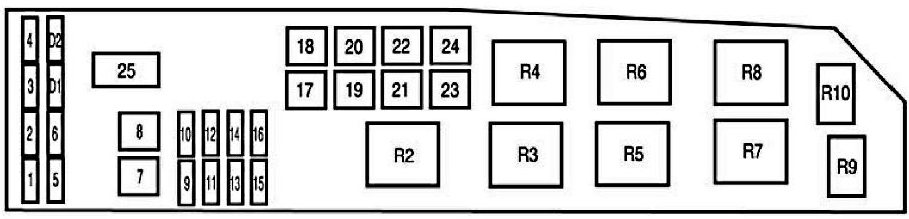

Tipo 2
Descrição
| 1 | 25A Fusível do painel de instrumentos |
| 2 | Faróis 25A |
| 3 | 25A Faróis com luzes de médios, piscas, iluminação interior, faróis |
| 4 | 5A Sistema de atraso de desligamento da alimentação de alguns circuitos após desligar a ignição |
| 5 | Aquecedor do sensor de oxigénio 15A |
| 6 | Bomba de gasolina 20A |
| 7 | Relé RUN / ACC 40A – Isqueiro, limpa-para-brisas dianteiro e limpa-vidros da porta traseira |
| 8 | 30A Unidade de controlo do motor e da transmissão automática, injetores e bobinas |
| 9 | Gerador 15A |
| 10 | 30A Bancos aquecidos |
| 11 | 10A Unidade de controlo do motor e da transmissão automática |
| 12 | 20A Tomada para ligação de equipamento adicional |
| 13 | 20A Faróis de nevoeiro (faróis/luzes) |
| 14 | 15A Embraiagem eletromagnética do compressor do ar condicionado, relé do ar condicionado |
| 15 | Sistema antibloqueio 30A |
| 16* | 25A Fusível do painel de instrumentos |
| 17 | 50A Circuito do motor de arranque |
| 18 | Motor do ventilador 40A |
| 19 | 40A Relé auxiliar – subwoofer, sistema AWD, luzes de médios |
| 20 | Sistema antibloqueio 60A |
| 21 | 40A Buzina, luzes de travão adicionais, painel de instrumentos, fecho centralizado e bancos elétricos |
| 22 | Ventilador do radiador 40/50A |
| 23 | 40A Vidros traseiros aquecidos, relé das luzes de posição |
| 24 | Ventilador 40/50A de alta/baixa velocidade |
| 25 | Braço |
| R2 | Relé para a unidade de controlo do motor e transmissão automática |
| R3 | Relé da bomba de combustível |
| R4 | Relé do ventilador do radiador |
| R5 | Relé nº 1 de alta/baixa velocidade do ventilador |
| R7 | Relé do motor de arranque |
| R8 | Relé nº 2 de alta/baixa velocidade do ventilador |
| R9 | Relé dos faróis de nevoeiro (faróis/lâmpadas) |
| R10 | Relé do ar condicionado |
| D1 | Díodo do motor de arranque |
| D2 | Díodo do ar condicionado |

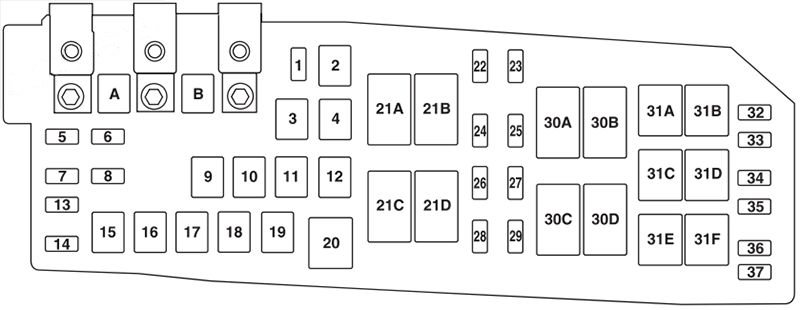

Tipo 3
Descrição
| A | Módulo de assistência eletrónica à direção 80A (EPAS) |
| B | 125A Caixa de fusíveis do compartimento de passageiros |
| 1 | 15A Espelho aquecido |
| 2 | 30A Aquecedor traseiro |
| 3 | 20A Tomadas traseiras (consola central) |
| 4 | Reserva |
| 5 | Módulo de controlo do sistema de propulsão 10A (PCM) — gere a alimentação, relé PCM, válvula de purga do tanque |
| 6 | Gerador 15A |
| 7 | 15A Teto de abrir |
| 8 | 20A Luzes de posição do reboque |
| 9 | 50A Sistema antibloqueio (ABS) |
| 10 | 30A Limpa-para-brisas dianteiros |
| 11 | Motor de arranque 30A |
| 12 | Motor do ventilador 40A |
| 13 | Embraiagem do ar condicionado 10A |
| 14 | 15A Faróis do reboque |
| 15 | Reserva |
| 16 | 40A Ventilador de arrefecimento 1 |
| 17 | 40A Ventilador de arrefecimento 2 |
| 18 | 20A ABS |
| 19 | Bancos elétricos 30A |
| 20 | Relé de controlo do ar condicionado |
| 21A | Relé do desembaciador traseiro |
| 21B | Relé da bomba de combustível |
| 21C | Relé do ventilador |
| 21D | Relé PCM |
| 22 | 20A Bomba de combustível |
| 23 | Injetores de combustível 15A |
| 24 | Não utilizado |
| 25 | 5A ABS |
| 26 | 15A Bobinas de ignição |
| 27 | Luz indicadora de avaria do componente do sistema de propulsão 10A |
| 28 | 20A Luz indicadora de avaria do componente do sistema de propulsão |
| 29 | 15A PCM |
| 30A | Relé de arrefecimento do ventilador 1 |
| 30B | Relé do motor de arranque |
| 30C | Relé principal de arrefecimento do ventilador |
| 30D | Relé de arrefecimento do ventilador 2 |
| 31A | Relé da luz traseira |
| 31B | Não utilizado |
| 31C | Relé do reboque para virar à esquerda |
| 31D | Relé do reboque para virar à direita |
| 31E | Buzina |
| 31F | Relé da fechadura |
| 32 | Não utilizado |
| 33 | Díodo do ar condicionado |
| 34 | Díodo do motor de arranque |
| 35 | Arranque/desligamento, luzes de marcha-atrás, relé do aquecimento traseiro |
| 36 | Reserva |

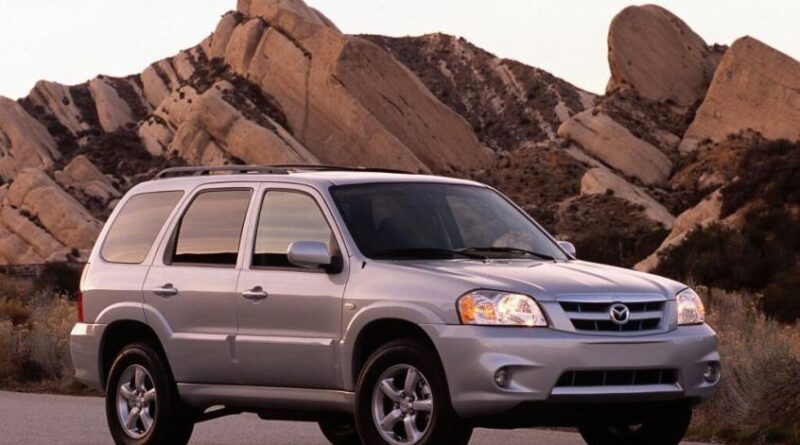

Sobre o Mazda Tribute (2000-2011)
O Mazda Tribute, fabricado entre 2000 e 2011, é um SUV compacto que resultou de uma colaboração entre a Mazda e a Ford. Este modelo era conhecido pela sua fiabilidade e praticidade, o que o tornava popular entre famílias e indivíduos que necessitavam de um veículo com mais espaço. O Mazda Tribute estava disponível com várias motorizações, incluindo motores de quatro e seis cilindros, que ofereciam um desempenho equilibrado e um consumo de combustível eficiente. O veículo estava equipado com tração dianteira ou integral, o que o tornava um companheiro versátil para diferentes tipos de estradas e terrenos.
Esquema da caixa de fusíveis do Mazda Tribute
Esta página apresenta o esquema da caixa de fusíveis para o modelo Mazda Tribute, que é essencial para a manutenção e reparação corretas do sistema elétrico do veículo. Numa configuração típica para este modelo, a caixa de fusíveis está localizada sob o painel de instrumentos no lado do condutor e outra está localizada no compartimento do motor. Os esquemas nesta página mostram os números dos fusíveis, a sua amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos no sistema elétrico. A caixa de fusíveis é um elemento chave para garantir a segurança e funcionalidade do seu veículo, por isso é importante ter uma visão geral da sua disposição e função.
