Jeep Wrangler TJ (1997-2006) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Jeep Wrangler TJ (1997–2006), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Jeep Wrangler TJ
Aplica-se a veículos fabricados nos anos:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
O fusível para o isqueiro (tomadas de energia) no Jeep Wrangler é responsável pelos fusíveis 18 ou 19 no compartimento de passageiros e 17 no compartimento do motor (2003-2006).
Compartimento de passageiros

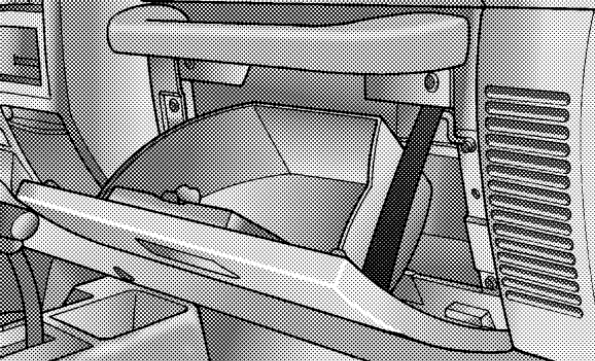

O painel de fusíveis está localizado atrás do porta-luvas.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 20 | Interruptor dos faróis (interruptor multifuncional);
Módulo imobilizador de chave Sentry. |
| 2 | 20 | Interruptor das luzes de freio |
| 3 | 10 / 20 | 1997-1998: Relé das luzes de neblina nº 1 (20A);
1999-2002: Lâmpada “PRNDL”, interruptor da lâmpada de neblina dianteira, rádio, interruptor do desembaçador do vidro traseiro (superior), controle do aquecedor do ar condicionado, interruptor do limpador/lavador (superior), painel de instrumentos, interruptor da lâmpada de neblina traseira, interruptor dos faróis (10A) 2003-2006: Subwoofer, filtro de rádio e relé (20A) |
| 4 | 10 | Interruptor de inclinação da porta do motorista, interruptor de inclinação da porta do passageiro;
Relé das luzes de neblina nº 1; Relé das luzes de neblina nº 2; Relé das luzes de neblina traseiras. |
| 5 | 10 | Módulo de controle do airbag |
| 6 | 20 | Motor do limpador do vidro traseiro (capota rígida);
Limpador do vidro traseiro/interruptor do lavador (capota rígida). |
| 7 | 10 | Interruptor de posição de estacionamento/neutro (PNP) (transmissão automática);
Interruptor das luzes de ré (transmissão manual); Controlador ABS; Relé da embreagem do compressor do ar condicionado; Relé do desembaçador do vidro traseiro; Relé ABS. |
| 8 | 10 / 20 | 1997-1998: Controle do aquecedor do ar condicionado (20A);
1999-2006: Controle do aquecedor do ar condicionado, módulo HVAC, relé do motor do ventilador, atuador da porta de mistura (10 A) |
| 9 | 10 | Módulo de controle do airbag;
Interruptor liga/desliga do airbag do passageiro. |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 10 | 10 | Solenoide de travamento do freio;
Painel de instrumentos; Bússola/espelho de temperatura. |
| 11 | 10 | 1997-1998: Módulo de luz diurna, solenoide da embreagem do conversor de torque, válvula solenoide EVAP/purga do ciclo de trabalho, relé da embreagem do compressor do ar condicionado, módulo imobilizador, bomba de detecção de vazamento EVAP, módulos de controle do trem de força, relé de desligamento automático, relé da bomba de combustível, relé do desembaçador do vidro traseiro;
1999-2006: Módulo de luz diurna, solenoide da embreagem do conversor de torque, solenoide EVAP/purga do ciclo de trabalho, relé da embreagem do compressor do ar condicionado |
| 12 | 10 | 1997-1998: Lâmpada “PRNDL”, interruptor da lâmpada de neblina dianteira, rádio, interruptor do desembaçador do vidro traseiro (parte superior rígida), controle do aquecedor do ar condicionado, interruptor do limpador/lavador (parte superior rígida), painel de instrumentos, interruptor da lâmpada de neblina traseira;
1999-2006: Módulo imobilizador de chave Sentry, relé da bomba de combustível, relé de desligamento automático, módulo de controle do trem de força, relé do sensor de oxigênio pós-aquecedor, relé do sensor de oxigênio pré-aquecedor |
| 13 | 10 | Interruptor de pisca-pisca/luz de emergência (interruptor multifuncional);
Interruptor liga/desliga do airbag do passageiro (anos ’97-’98). |
| 14 | 10 / 20 / 25 | 1997-1999: Interruptor do limpador do para-brisa, motor do limpador do para-brisa (20 A);
2000-2002: Interruptor do limpador do para-brisa, motor do limpador do para-brisa (25 A); 2003-2006: Rádio (10A) |
| 15 | 10 | 1997-2002: Rádio;
2003-2006: Interruptor do desembaçador do vidro traseiro (capota rígida) |
| 16 | 10 | Motor de nivelamento dos faróis;
Interruptor de nivelamento dos faróis; Relé das luzes de neblina traseiras. |
| 17 | 10 / 25 | 1997-2002: Interruptor do desembaçador do vidro traseiro (capota rígida) (10A);
2003-2006: Motor do limpador do para-brisa, interruptor do limpador do para-brisa (interruptor multifuncional) (25 A) |
| 18 | 15 / 20 | 1997-2002: Alimentação auxiliar não comutada (15 A);
2003-2006: Isqueiro/tomada de energia, alimentação auxiliar comutada (20 A) |
| 19 | 20 | 1997-2002: Isqueiro/tomada de energia, alimentação auxiliar comutada;
2003-2006: Reserva |
| 20 | 20 | Relé do motor de partida;
Interruptor de posição do pedal da embreagem (transmissão manual). |
Compartimento do motor
Seu veículo está equipado com um centro de distribuição de energia localizado no compartimento do motor, próximo à bateria.
Neste centro de energia, há fusíveis e fusíveis de cartucho, relés ISO e mini (micro) fusíveis. Uma etiqueta dentro da tampa de encaixe identifica cada elemento para facilitar a substituição, se necessário. Fusíveis de cartucho e mini (micro) fusíveis podem ser adquiridos em um revendedor autorizado.

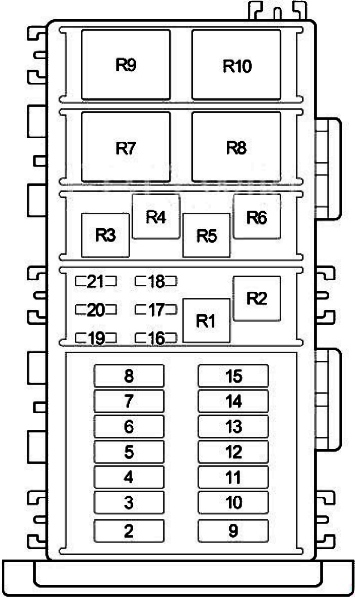

1997-1998
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 2 | 40 | Interruptor de ignição (fusível (compartimento de passageiros): “5”, “6”, “7”, “8”, “20”);
Relé do motor de partida; Interruptor de posição do pedal da embreagem (transmissão manual). |
| 3 | 30 | Interruptor de ignição (relé do isqueiro/acessórios, fusível (compartimento de passageiros): “9”, “10”, “11”, “13”, “14”, “15”) |
| 4 | 40 | Bloco de fusíveis do compartimento de passageiros: “1”, “2”, “3” |
| 5 | 40 | Relé do isqueiro/acessórios (bloco de fusíveis do compartimento de passageiros: “18”, “19”) |
| 6 | 30 | Relé de desligamento automático;
Módulo de controle do trem de força. |
| 7 | – | Não utilizado |
| 8 | – | Não utilizado |
| 9 | 20 | Interruptor de pisca-pisca/luz de emergência |
| 10 | 30 | Interruptor dos faróis |
| 11 | 40 | Relé do motor do ventilador |
| 12 | – | Não utilizado |
| 13 | 30 | Relé ABS |
| 14 | 40 | Relé do motor da bomba ABS |
| 15 | 40 | Relé do desembaçador do vidro traseiro |
| 16 | 20 | Relé da bomba de combustível |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 17 | 10 | Lâmpada de teto;
Painel de instrumentos; Conector de dados; Rádio; Lâmpada auxiliar; Lâmpada suspensa; Lâmpada de teto com barra de som. |
| 18 | 10 | Relé do motor da bomba ABS |
| 19 | 10 | Relé da embreagem do compressor do ar condicionado |
| 20 | 20 | Relé da buzina |
| 21 | 20 | Bobina de ignição;
Injetor de combustível; Sensor de oxigênio. |
| Relé | ||
| R1 | Bomba de combustível | |
| R2 | Não utilizado | |
| R3 | Desligamento automático | |
| R4 | Embreagem do compressor do ar condicionado | |
| R5 | Buzina | |
| R6 | ABS | |
| R7 | Não utilizado | |
| R8 | Motor da bomba ABS | |
| R9 | Motor de partida | |
| R10 | Aquecedor do vidro traseiro |

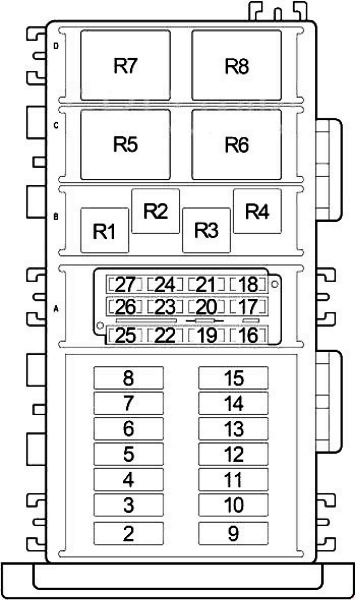

1999
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 2 | 40 | Interruptor de ignição (fusível (compartimento de passageiros): “5”, “6”, “7”, “8”);
Relé do motor de partida. |
| 3 | 30 | Interruptor de ignição (relé do isqueiro/acessórios, fusível (compartimento de passageiros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”) |
| 4 | 40 | Fusível (compartimento de passageiros): “1”, “2” |
| 5 | 40 | Relé do isqueiro/acessórios (fusível (compartimento de passageiros): “19”, “18”) |
| 6 | 30 | Relé de desligamento automático;
Módulo de controle do trem de força. |
| 7 | – | Não utilizado |
| 8 | – | Não utilizado |
| 9 | 20 | Interruptor de pisca-pisca/luz de emergência |
| 10 | 30 | Interruptor dos faróis |
| 11 | 40 | Unidade HVAC |
| 12 | – | Não utilizado |
| 13 | 30 | Relé ABS |
| 14 | 40 | Relé do motor da bomba ABS |
| 15 | 40 | Relé do desembaçador do vidro traseiro |
| 16 | 10 | Relé da embreagem do compressor do ar condicionado |
| 17 | 20 | Relé da buzina |
| 18 | 20 | Injetor de combustível;
Bobina de ignição (2,5 l). |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 19 | 20 | Relé da bomba de combustível |
| 20 | 10 | Lâmpada sob o capô;
Lâmpada de teto esquerda; Lâmpada de teto direita; Rádio; Conector de dados; Lâmpada de teto (capota rígida); Lâmpada de teto Sound Bar (sistema de áudio 4). |
| 21 | 10 | Relé do motor da bomba ABS |
| 22 | – | Não utilizado |
| 23 | – | Não utilizado |
| 24 | – | Não utilizado |
| 25 | 20 | Relé das luzes de neblina nº 1 |
| 26 | – | Não utilizado |
| 27 | 10 | Bomba de detecção de vazamento;
Sensor de oxigênio. |
| Relé | ||
| R1 | Desligamento automático | |
| R2 | Embreagem do compressor do ar condicionado | |
| R3 | Buzina | |
| R4 | Bomba de combustível | |
| R5 | ABS | |
| R6 | Motor da bomba ABS | |
| R7 | Motor de partida | |
| R8 | Aquecedor do vidro traseiro |
2000-2006
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 40 | Relé do motor do ventilador (HEVAC) |
| 2 | 40 | Relé do desembaçador do vidro traseiro |
| 3 | 40 | Fusível (compartimento de passageiros): “1”, “2”, “3” / iluminação externa |
| 4 | 40 | Ventilador do radiador de alta velocidade;
Ventilador do radiador de baixa velocidade. |
| 5 | 20 | 2000-2002: não utilizado; 2003-2006: Relé de controle da transmissão |
| 6 | 30 / 40 | 2000-2001: Relé do motor da bomba ABS (40A);
2002: Relé do motor de partida, interruptor de ignição (fusível (compartimento de passageiros): “5”, “6”, “7”, “8”) (40 A); 2003-2006: Relé do motor de partida, interruptor de ignição (fusível (compartimento de passageiros): “5”, “6”, “7”, “8”) (30 A) |
| 7 | 20 / 30 | 2000-2001: Relé ABS (30A);
2002: Interruptor multifuncional (20 A); 2003-2006: Não utilizado |
| 8 | 40 | 2000-2001: Relé do motor de partida, interruptor de ignição (fusível (compartimento de passageiros): “5”, “6”, “7”, “8”);
2002-2006: Motor ABS |
| 9 | 20 / 30 | 2000-2004: Relé de desligamento automático, módulo de controle da unidade de potência (30 A);
2005-2006: Relé de desligamento automático (ASD), módulo de controle da unidade de potência (20A) |
| 10 | 30 / 40 | 2000-2001: Interruptor dos faróis (30A);
2002-2006: HD/LP (40A) |
| 11 | 20 | Ativação do sinal/interruptor das luzes de emergência/armazenamento IOD |
| 12 | 30 | Válvula ABS |
| 13 | 40 | Interruptor de ignição (fusível (compartimento de passageiros): “17”, “18”, “19”) |
| 14 | 30 | 2000-2001: Interruptor de ignição (relé do isqueiro/acessórios, fusível (compartimento de passageiros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22”), interruptor de posição do pedal da embreagem (transmissão manual);
2002: Interruptor de ignição (fusíveis (compartimento de passageiros): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”), interruptor de posição do pedal da embreagem (transmissão manual); 2003-2006: Não utilizado |
| 15 | 40 / 50 | 2000-2001: Isqueiro/relé de acessórios (fusível (compartimento de passageiros): “19”), fusível (compartimento de passageiros): “18” (40 A);
2002: Fusível: “24” (50A); 2003-2006: Fusível: “26” / IOD (50A) |
| 16 | 10 / 15 | 2000-2001: Sensor de oxigênio (10A);
2002-2004: Relé do aquecedor do sensor de oxigênio pós-catalisador (15A); 2005-2006: Não utilizado |
| 17 | 20 | 2000-2001: Relé do aquecedor do sensor de oxigênio pós-catalisador, relé do aquecedor do sensor de oxigênio pré-catalisador;
2003-2006: Tomada de energia |
| 18 | 20 | Relé da buzina |
| 19 | 20 | Interruptor multifuncional (faróis de neblina dianteiros) |
| 20 | 15 | 2000-2002: não utilizado;
2003-2006: Rádio |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 21 | 10 | Relé da embreagem do compressor do ar condicionado |
| 22 | 20 | 2000-2002: não utilizado;
2003-2006: Interruptor de ignição (fusíveis (compartimento de passageiros): “9”, “10”, “11”, “12”, “13”, “14”, “22”), interruptor de posição do pedal da embreagem (transmissão manual) |
| 23 | 20 | Relé da bomba de combustível |
| 24 | 10 / 20 | 2000-2001: Não utilizado;
2002: Lâmpada de teto, painel de instrumentos, conector de dados, rádio, lâmpada de teto, lâmpada sob o capô, lâmpada de teto com barra de som (10 A) 2003-2006: Relé do diferencial traseiro (pacote Off-road), diferencial dianteiro (pacote Off-road) (20A) |
| 25 | 10 | 2000-2001: Lâmpada de teto, painel de instrumentos, conector de dados, rádio, lâmpada de aquecimento, lâmpada suspensa, lâmpada de teto com barra de som;
2002-2006: Não utilizado |
| 26 | 10 / 20 | 2000-2001: Bobina de ignição, injetor de combustível (20A);
2003-2006: Lâmpada de teto, painel de instrumentos, conector de dados, interruptor de travamento do eixo (pacote off-road), lâmpada de aquecimento, bússola/espelho de temperatura, lâmpada sob o capô (10 A) |
| 27 | 20 | 2000-2002: não utilizado;
2003-2006: Interruptor multifuncional |
| 28 | 10 / 20 | 2000-2001: ABS (10A);
Comutação da embreagem 2003-2006: Relé de desligamento automático, bobina de ignição, injetor de combustível, capacitor da bobina (20 A) |
| Relé | ||
| R1 | Desligamento automático | |
| R2 | Embreagem do compressor do ar condicionado | |
| R3 | 2000-2002: não utilizado;
2003-2006: Controle da transmissão |
|
| R4 | Motor de partida | |
| R5 | ABS | |
| R6 | 2000-2004: Aquecedor do sensor de oxigênio inferior;
2005-2006: Não utilizado |
|
| R7 | 2000-2001: Aquecedor do sensor de oxigênio dianteiro;
2002-2006: Farol de neblina |
|
| R8 | Buzina | |
| R9 | Bomba de combustível | |
| R10 | Aquecedor do vidro traseiro | |
| R11 | 2003-2006: Diferencial dianteiro (pacote off-road);
2005-2006: Ventilador do radiador de alta velocidade (2,4 l PowerTech) |
|
| R12 | 2000-2001: ABS;
2003-2006: Diferencial traseiro (pacote off-road); 2005-2006: Ventilador do radiador de baixa velocidade (2,4 l PowerTech) |

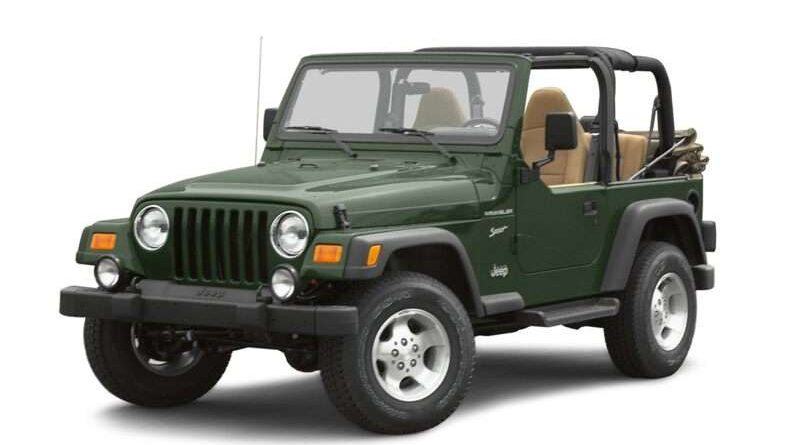

Sobre o Jeep Wrangler TJ (1997-2006)
