Jeep Wrangler JK (2007-2018) – Caixa de Fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Jeep Wrangler JK (2007–2018), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Jeep Wrangler JK – Diagrama de fusíveis
Ano de fabricação: 2007.
O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.
Este centro contém fusíveis de cartucho, mini fusíveis e relés. A etiqueta de identificação de cada elemento está impressa na parte interna da tampa.
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
| J1 | 40 A Verde | Assento reclinável elétrico | |
| J2 | 30 A Rosa | Unidade de controle/módulo da porta | |
| J3 | 40 A Verde | Módulo da porta traseira | |
| J4 | 25 A Natural | Módulo da porta do motorista | |
| J5 | 25 A Natural | Módulo da porta do passageiro | |
| J6 | 40 A Verde | Bomba do sistema de freio antibloqueio (ABS)/ESP | |
| J7 | 30 A Rosa | Válvula do sistema de freio antibloqueio (ABS)/ESP | |
| J8 | 40 A Verde | Assento com memória elétrica (se presente) | |
| J9 | 40 A Verde | Motor PZEV/combustível variável | |
| J10 | 30 A Rosa | Relé do limpador de faróis/válvula de ajuste manual | |
| J11 | 30 A Rosa | Barra estabilizadora/Bloqueio-Desbloqueio/Módulo de porta deslizante elétrica | |
| J13 | 60 A Amarelo | Consumo após desligar a ignição (IOD) — principal | |
| J14 | 40 A Verde | EBL (desembaçador do vidro traseiro) | |
| J15 | 30 A Rosa | Ventilador traseiro | |
| J17 | 40 A Verde | Eletroímã do motor de partida | |
| J18 | 20 A Amarelo | Módulo de controle do sistema de transmissão (PCM);
Faixa de transmissão. |
|
| J19 | 60 A Amarelo | Ventilador do radiador | |
| J20 | 30 A Rosa | Limpador dianteiro | |
| J21 | 20 A Amarelo | Pulverizador dianteiro/traseiro | |
| J22 | 25 A Natural | Módulo do teto solar | |
| M1 | 15 A Azul | Luz de freio central superior (CHMSL)/interruptor de freio | |
| M2 | 20 A Amarelo | Iluminação do reboque | |
| M3 | 20 A Amarelo | Bloqueio do eixo dianteiro/traseiro | |
| M4 | 10 A Vermelho | Reboque | |
| M5 | 25 A Natural | Inversor | |
| M6 | 20 A Amarelo | Fonte de alimentação nº 1;
Sensor de chuva. |
|
| M7 | 20 A Amarelo | Fonte de alimentação nº 2 | |
| M8 | 20 A Amarelo | Assento dianteiro aquecido |
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M9 | 20 A Amarelo | Assento traseiro aquecido (se presente) | |
| M10 | 20 A Amarelo | Desativação da ignição — sistema de entretenimento do veículo (IOD-VES), receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz (HFM), RÁDIO, antena (ANT), mecanismo universal de abertura de porta de garagem (UGDO), luz do espelho (VANITY LP) | |
| M11 | 10 A Vermelho | (consumo após desligar a ignição) IOD-HVAC/ATC, MW SENSR, lâmpada sob o capô (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A Amarelo | Módulo do compartimento da cabine (IOD-CCN), módulo de controle sem fio (WCM), sirene, módulo do relógio (CLK MOD), interruptor multifuncional (MULTIFCTN SW) | |
| M14 | 20 A Amarelo | Reboque (somente para exportação) | |
| M15 | 20 A Amarelo | COL MOD, IR SNS, ventilação de aquecimento, ar condicionado/controle automático de temperatura (HVAC/ATC), espelho (RR VW MIR), módulo do compartimento da cabine (CCN), interruptor da unidade de controle (T-CASE SW), RUN/ST, interruptor multifuncional (MULTIFTCN SW), monitor de pressão dos pneus (TPM), módulo de velas aquecedoras (GLW PLG MOD) — somente para exportação Diesel | |
| M16 | 10 A Vermelho | Controlador de dispositivos de retenção de passageiros/módulo de classificação de passageiros (ORC/OCM) | |
| M17 | 15 A Azul | Luz traseira esquerda/luz da placa/luz de posição (LT-TAIL/LIC/PRK LMP) | |
| M18 | 15 A Azul | Luz traseira direita/luz de posição/luz de condução (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 A Natural | Desativação automática (ASD #1 e #2) | |
| M20 | 15 A Azul | Iluminação interna do módulo da cabine, grupo de interruptores (SW BANK), módulo de controle do sistema de direção (SCM) | |
| M21 | 20 A Amarelo | Desativação automática (ASD #3) | |
| M22 | 10 A Vermelho | Buzina direita | |
| M23 | 10 A Vermelho | Buzina esquerda | |
| M24 | 25 A Natural | Limpador traseiro | |
| M25 | 20 A Amarelo | Bomba de combustível (FUEL PUMP), bomba de elevação a diesel (DSL LIFT PUMP) — somente para exportação | |
| M26 | 10 A Vermelho | Interruptor do espelho elétrico (PWR MIRR SW), interruptor do vidro do motorista (DRVR WIND SW) | |
| M27 | 10 A Vermelho | Interruptor de ignição (IGN SW), módulo do vidro (WIN MOD) | |
| M28 | 10 A Vermelho | Controlador de próxima geração (NGC), canal de transmissão (TRANS FEED), J1962 | |
| M29 | 10 A Vermelho | Módulo de classificação de passageiros (OCM) | |
| M30 | 15 A Azul | Módulo do limpador traseiro (RR WIPER MOD), espelho rebatível elétrico (PWR FOLD MIR) | |
| M31 | 20 A Amarelo | Luzes de ré (LAMPY B/U) | |
| M32 | 10 A Vermelho | Controlador de dispositivos de retenção de passageiros (ORC), TT EUROPE | |
| M33 | 10 A Vermelho | Controlador de próxima geração (NGC), controlador global do motor do sistema de transmissão (GPEC) | |
| M34 | 10 A Vermelho | Assistente de estacionamento (PRK ASST), ventilação de aquecimento, módulo de ar condicionado (HVAC MOD), lavagem de faróis (HDLP WASH), bússola (COMPAS) | |
| M35 | 10 A Vermelho | Espelhos aquecidos | |
| M36 | 20 A Amarelo | Fonte de alimentação nº 3 (BATT) | |
| M37 | 10 A Vermelho | Sistema de freio antibloqueio (ABS), programa eletrônico de estabilidade (ESP), interruptor da luz de freio (STP LP SW), controle da bomba de combustível | |
| M38 | 25 A Natural | Bloquear/desbloquear, motores |
Relés
| Número | Descrição |
|---|---|
| K1 | Ignição (operação/acessórios) |
| K2 | Ignição (partida) |
| K3 | Motor de partida |
| K4 | Ignição (Run-Start) |
| K5 | Módulo de controle da transmissão (TCM) |
| K6 | Desembaçador do vidro traseiro (teto rígido) |
| K7 | Não utilizado |
| K8 | Não utilizado |
| K9 | Não utilizado |
| K10 | Desativação automática |
| K11 | Controle do ventilador do radiador |
Jeep Wrangler JK – Diagrama de fusíveis
Ano de fabricação: 2008, 2009, 2010.
O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.
Este centro contém fusíveis de cartucho, mini fusíveis e relés. A etiqueta de identificação de cada elemento está impressa na parte interna da tampa.
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
| J1 | — | — | |
| J2 | 30 A Rosa | Módulo da caixa de fusíveis | |
| J3 | — | — | |
| J4 | 25 A Natural | Nó da porta do motorista | |
| J5 | 25 A Natural | Nó da porta do passageiro | |
| J6 | 40 A Verde | Sistema de freio antibloqueio (ABS) Alimentação da bomba/ESP | |
| J7 | 30 A Rosa | Válvula do sistema de freio antibloqueio (ABS) Alimentação/ESP | |
| J8 | — | — | |
| J9 | 40 A Verde | Alimentação secundária do motor PZEV/Flex Fuel | |
| J10 | 30 A Rosa | Relé do limpador de faróis/válvula de controle do coletor | |
| J11 | 30 A Rosa | Estabilizador transversal | |
| J13 | 60 A Amarelo | Consumo após desligar a ignição (IOD) — principal | |
| J14 | 40 A Verde | EBL (desembaçador do vidro traseiro) | |
| J15 | 30 A Rosa | Ventilador traseiro | |
| J17 | 40 A Verde | Eletroímã do motor de partida | |
| J18 | 20 A Amarelo | Módulo de controle do sistema de propulsão (PCM);
Faixa da transmissão |
|
| J19 | 60 A Amarelo | Ventilador do radiador | |
| J20 | 30 A Rosa | Limpador dianteiro | |
| J21 | 20 A Amarelo | Bico pulverizador dianteiro/traseiro | |
| J22 | — | Reserva | |
| M1 | 15 A Azul | Luz de freio central superior (CHMSL)/interruptor de alimentação da luz de freio | |
| M2 | 20 A Amarelo | Relé de iluminação do reboque (freio) | |
| M3 | 20 A Amarelo | Relé de bloqueio do eixo dianteiro/traseiro | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20 A Amarelo | Fonte de alimentação nº 1;
Sensor de chuva. |
|
| M7 | 20 A Amarelo | Fonte de alimentação nº 2 | |
| M8 | 20 A Amarelo | Assento dianteiro aquecido |
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M9 | 20 A Amarelo | Assento traseiro aquecido (se presente) | |
| M10 | 20 A Amarelo | Desativação da ignição — sistema de entretenimento do veículo (IOD-VES), receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz (HFM), RÁDIO, antena (ANT), mecanismo universal de abertura de porta de garagem (UGEKD), luz de cortesia (VANITY LP) | |
| M11 | 10 A Vermelho | (consumo após desligar a ignição) IOD-HVAC/ATC, MW SENSR, lâmpada sob o capô (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A Amarelo | Consumo após desligar a ignição — nó da cabine (IOD-CCN), módulo de controle sem fio (WCM), sirene, interruptor multifuncional (MULTIFCTN SW) | |
| M14 | 20 A Amarelo | Reboque (somente exportação) | |
| M15 | 20 A Amarelo | COL MOD, IR SNS, ventilação do aquecedor, ar condicionado/controle automático de temperatura (HVAC/ATC), espelho (RR VW MIR), nó da cabine (CCN), interruptor da caixa de fusíveis (T-CASE SW), RUN/ST, interruptor multifuncional (MULTIFTCN SW), monitor de pressão dos pneus (TPM), módulo de velas de incandescência (GLW PLG MOD) — somente para exportação Diesel | |
| M16 | 10 A Vermelho | Controlador do imobilizador de passageiros (ORC) | |
| M17 | 15 A Azul | Luz traseira esquerda/número/freio (LT-TAIL/LIC/PRK LMP) | |
| M18 | 15 A Azul | Luz traseira direita/freio/operação (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 A Natural | Desativação automática (ASD #1 e #2) | |
| M20 | 15 A Azul | Iluminação interna do nó da cabine (CCN INT LIGHT), grupo de interruptores (SW BANK) | |
| M21 | 20 A Amarelo | Desativação automática (ASD #3) | |
| M22 | 10 A Vermelho | Buzina direita | |
| M23 | 10 A Vermelho | Buzina esquerda | |
| M24 | 25 A Natural | Limpador traseiro | |
| M25 | 20 A Amarelo | Bomba de combustível, bomba de elevação a diesel (DSL LIFT PUMP) — somente para exportação | |
| M26 | — | — | |
| M27 | 10 A Vermelho | Alimentação do interruptor de ignição, módulo sem fio | |
| M28 | 10 A Vermelho | Canal PCM/TCM | |
| M29 | — | — | |
| M30 | 15 A Azul | Motor do limpador dianteiro, cabo de diagnóstico J1962 | |
| M31 | 20 A Amarelo | Luzes de ré (LAMPY B/U) | |
| M32 | 10 A Vermelho | Controlador de dispositivos de retenção de passageiros (ORC), TT EUROPE | |
| M33 | 10 A Vermelho | Controlador de próxima geração (NGC), controlador global do motor do sistema de propulsão (GPEC) | |
| M34 | 10 A Vermelho | Assistente de estacionamento (PRK ASST), ventilação do aquecedor, módulo de ar condicionado (HVAC MOD), lavagem de faróis (HDLP WASH), bússola (COMPAS) | |
| M35 | 10 A Vermelho | Espelhos aquecidos | |
| M36 | 20 A Amarelo | Tomada de força | |
| M37 | 10 A Vermelho | Sistema de freio antibloqueio (ABS), programa eletrônico de estabilidade (ESP), interruptor da luz de freio (STP LP SW), controle da bomba de combustível | |
| M38 | 25 A Natural | Bloquear/desbloquear, motores |
Relés
| Número | Descrição |
|---|---|
| K1 | Ignição (operação/acessórios) |
| K2 | Ignição (partida) |
| K3 | Motor de partida |
| K4 | Ignição (Run-Start) |
| K5 | Módulo de controle da transmissão (TCM) |
| K6 | Aquecedor do vidro traseiro (hard top) |
| K7 | Não utilizado |
| K8 | Não utilizado |
| K9 | Não utilizado |
| K10 | Desativação automática |
| K11 | Controle do ventilador do radiador |

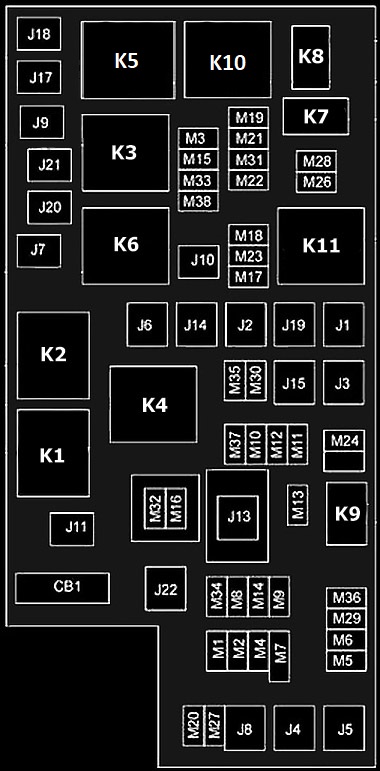

Jeep Wrangler JK – Diagrama da caixa de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016.
O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.
Este centro contém fusíveis de cartucho, mini fusíveis e relés. A etiqueta de identificação de cada elemento está impressa na parte interna da tampa.
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
| J1 | — | — | |
| J2 | 30 A Rosa | Módulo da caixa de fusíveis | |
| J3 | — | — | |
| J4 | 25 A Natural | Nó da porta do motorista | |
| J5 | 25 A Natural | Nó da porta do passageiro | |
| J6 | 40 A Verde | Bomba do sistema de freio antibloqueio (ABS)/sistema de controle de estabilidade | |
| J7 | 30 A Rosa | Válvula do sistema de freio (ABS)/sistema de controle de estabilidade | |
| J8 | — | — | |
| J9 | 40 A Verde | Motor PZEV Sec/combustível variável | |
| J10 | 30 A Rosa | Relé do limpador de faróis/válvula de controle do coletor | |
| J11 | 30 A Rosa | Estabilizador transversal | |
| J12 | 30 A Rosa | Motor do ventilador traseiro/ventilador do radiador | |
| J13 | 60 A Amarelo | Consumo após desligar o motor (IOD) — principal | |
| J14 | 40 A Verde | Lavador do vidro traseiro | |
| J15 | 40 A Verde | Ventilador dianteiro | |
| J17 | 40 A Verde | Eletroímã do motor de partida | |
| J18 | 20 A Azul | Módulo de controle do sistema de propulsão (PCM);
Faixa da caixa de transferência |
|
| J19 | 60 A Amarelo | Ventilador do radiador | |
| J20 | 30 A Rosa | Limpador dianteiro | |
| J21 | 20 A Azul | Sistema de pulverização dianteiro/traseiro | |
| J22 | — | Reserva | |
| M1 | 15 A Azul | Luz de freio central superior (CHMSL)/interruptor de alimentação da luz de freio | |
| M2 | 20 A Amarelo | Iluminação do relé do reboque (luz de freio) | |
| M3 | 20 A Amarelo | Relé de bloqueio do eixo dianteiro/traseiro | |
| M4 | — | — | |
| M5 | 25 A Natural | Inversor de potência — se presente | |
| M6 | 20 A Amarelo | Alimentação nº 1;
Sensor de chuva. |
|
| M7 | 20 A Amarelo | Alimentação nº 2 | |
| M8 | 20 A Amarelo | Assento dianteiro aquecido |
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M9 | 20 A Amarelo | Assento traseiro aquecido — se presente | |
| M10 | 15 A Azul | Desativação da ignição — sistema de entretenimento do veículo, receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz, RÁDIO, antena, mecanismo universal de abertura de porta de garagem, espelho de cortesia | |
| M11 | 10 A Vermelho | (Desativação da ignição) Sistema de controle de clima, lâmpada sob o capô | |
| M12 | 30 A Verde | Amplificador | |
| M13 | 20 A Amarelo | Consumo após desligar a ignição — nó da cabine, módulo de controle sem fio, SIRENE, interruptor de controle multifuncional | |
| M14 | 20 A Amarelo | Reboque (somente para exportação) | |
| M15 | 20 A Amarelo | Sistema de controle de clima, espelho, nó da cabine, interruptor da caixa de transferência, interruptor de controle multifuncional, monitor de pressão dos pneus, módulo de velas aquecedoras — somente para exportação a diesel | |
| M16 | 10 A Vermelho | Módulo do airbag | |
| M17 | 15 A Azul | Luz traseira/sinalização/estacionamento esquerda | |
| M18 | 15 A Azul | Luz traseira/estacionamento/condução direita | |
| M19 | 25 A Natural | Desativação automática (ASD #1 e #2) | |
| M20 | 15 A Azul | Iluminação interna do nó da cabine, grupo de interruptores | |
| M21 | 20 A Amarelo | Desativação automática (ASD #3) | |
| M22 | 10 A Vermelho | Buzina direita (alta/baixa) | |
| M23 | 10 A Vermelho | Buzina esquerda (alta/baixa) | |
| M24 | 25 A Natural | Limpador traseiro | |
| M25 | 20 A Amarelo | Bomba de combustível, bomba de elevação a diesel — somente para exportação | |
| M26 | 10 A Vermelho | Interruptor do vidro, interruptor do vidro do motorista | |
| M27 | 10 A Vermelho | Alimentação do interruptor de ignição, módulo sem fio | |
| M28 | 10 A Vermelho | Módulo de controle do sistema de propulsão | |
| M29 | 10 A Vermelho | Sistema de propulsão | |
| M30 | 15 A Azul | Motor do limpador dianteiro, cabo de diagnóstico J1962 | |
| M31 | 20 A Amarelo | Luzes de ré | |
| M32 | 10 A Vermelho | Controlador de airbag, TT EUROPE | |
| M33 | 10 A Vermelho | Controlador do sistema de propulsão | |
| M34 | 10 A Vermelho | Assistente de estacionamento, sistema de ar condicionado, lavador de faróis, bússola | |
| M35 | 10 A Vermelho | Espelhos aquecidos | |
| M36 | 20 A Amarelo | Pressão de alimentação | |
| M37 | 10 A Vermelho | Sistema de freio antibloqueio, controle eletrônico de estabilidade, interruptor da luz de freio, relé da bomba de combustível | |
| M38 | 25 A Natural | Motores de travamento/destravamento |
Relés
| Número | Descrição |
|---|---|
| K1 | Ignição (operação/acessórios) |
| K2 | Ignição (partida) |
| K3 | Motor de partida |
| K4 | Ignição (Run-Start) |
| K5 | Módulo de controle da transmissão (TCM) |
| K6 | Aquecedor do vidro traseiro (teto rígido) |
| K7 | Não utilizado |
| K8 | Não utilizado |
| K9 | Não utilizado |
| K10 | Desativação automática |
| K11 | Controle do ventilador do radiador |
Jeep Wrangler JK – Diagrama da caixa de fusíveis
Ano de fabricação: 2017, 2018.
Atribuição de fusíveis (2017, 2018)
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
| J1 | – | – | – |
| J2 | 30 A Rosa | – | Módulo da caixa de fusíveis |
| J3 | – | – | – |
| J4 | 25 A Transparente | – | Nó da porta do motorista |
| J5 | 25 A Transparente | – | Nó da porta do passageiro |
| J6 | 40 A Verde | — | Bomba do sistema de freio antibloqueio (ABS);
Sistema de controle de estabilidade. |
| J7 | 30 A Rosa | — | Válvula do sistema de freio antibloqueio (ABS);
Sistema de controle de estabilidade. |
| J8 | – | – | – |
| J9 | 40 A Verde | – | Motor PZEV Sec/combustível flexível — se presente |
| J10 | 30 A Rosa | Relé do limpador de faróis;
Válvula de ajuste do coletor. |
|
| J11 | 30 A Rosa | – | Estabilizador transversal |
| J12 | – | – | – |
| J13 | 60 A Amarelo | – | Consumo após desligar o motor (IOD) — principal |
| J14 | 40 A Verde | – | Lavador do vidro traseiro |
| J15 | 40 A Verde | – | Ventilador dianteiro |
| J17 | 40 A Verde | – | Eletroímã do motor de partida |
| J18 | 20 A Azul | — | Módulo de controle do sistema de propulsão (PCM);
Faixa da caixa de fusíveis. |
| J19 | 60 A Amarelo | – | Ventilador do radiador |
| J20 | 30 A Rosa | – | Limpador dianteiro |
| J21 | 20 A Azul | – | Pulverizador dianteiro/traseiro |
| J22 | – | – | Reserva |
| M1 | 15 A Azul | Luz de freio central de montagem alta (CHMSL);
Interruptor de alimentação da luz de freio. |
|
| M2 | – | 20 A Amarelo | Relé de iluminação do reboque (luz de freio) |
| M3 | – | 20 A Amarelo | Relé de bloqueio do eixo dianteiro/traseiro |
| M4 | – | 2 A Cinza | Mola do relógio |
| M5 | – | 25 A Transparente | Inversor de potência — se presente |
| M6 | – | 20 A Amarelo | No ponto de alimentação nº 1;
Sensor de chuva. |
| M7 | – | 20 A Amarelo | No ponto de alimentação nº 2 |
| M8 | – | 20 A Amarelo | Assento dianteiro aquecido |
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M9 | – | 20 A Amarelo | Assento traseiro aquecido — se presente |
| M10 | 15 A Azul | Desativação da ignição — sistema de entretenimento do veículo, receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz, RÁDIO, antena, mecanismo universal de abertura de porta de garagem, espelho de cortesia | |
| M11 | — | 10 A Vermelho | (Desativação da ignição) Sistema de controle de clima, lâmpada sob o capô |
| M12 | – | 30 A Verde | Amplificador |
| M13 | 20 A Amarelo | Consumo após desligar a ignição — nó da cabine, módulo de controle sem fio, sirene, interruptor de controle multifuncional | |
| M14 | – | 20 A Amarelo | Reboque (somente para exportação) |
| M15 | 20 A Amarelo | Sistema de controle de clima, espelho retrovisor, nó da cabine, interruptor da caixa de fusíveis, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas de incandescência — somente para exportação a diesel | |
| M16 | – | 10 A Vermelho | Módulo do airbag |
| M17 | – | 15 A Azul | Luz traseira/selo/estacionamento esquerda |
| M18 | – | 15 A Azul | Luz traseira/estacionamento/luz direita |
| M19 | – | 25 A Transparente | Desativação automática (ASD #1 e #2) |
| M20 | — | 15 A Azul | Iluminação interna do nó da cabine, grupo de interruptores |
| M21 | – | 20 A Amarelo | Desativação automática (ASD #3) |
| M22 | – | 10 A Vermelho | Som alto da buzina direita (alta/baixa) |
| M23 | – | 10 A Vermelho | Som alto da buzina esquerda (alta/baixa) |
| M24 | – | 25 A Transparente | Limpador traseiro |
| M25 | – | 20 A Amarelo | Bomba de combustível, bomba de elevação a diesel — somente para exportação |
| M26 | 10 A Vermelho | Interruptor do vidro, interruptor do vidro do motorista | |
| M27 | – | 10 A Vermelho | Alimentação do interruptor de ignição, módulo sem fio |
| M28 | – | 10 A Vermelho | Módulo de controle do sistema de propulsão |
| M29 | – | 10 A Vermelho | Sistema de propulsão |
| M30 | – | 15 A Azul | Motor do limpador dianteiro, cabo de diagnóstico J1962 |
| M31 | – | 20 A Amarelo | Luzes de ré |
| M32 | – | 10 A Vermelho | Controlador de airbag, TT EUROPE |
| M33 | – | 10 A Vermelho | Controlador do sistema de propulsão |
| M34 | — | 10 A Vermelho | Assistente de estacionamento, sistema de ar condicionado, lavador de faróis, bússola |
| M35 | – | 10 A Vermelho | Espelhos aquecidos |
| M36 | – | 20 A Amarelo | Ponto de alimentação |
| M37 | 10 A Vermelho | Sistema de freio antibloqueio, controle eletrônico de estabilidade, interruptor da luz de freio, relé da bomba de combustível | |
| M38 | – | 25 A Transparente | Motores de travamento/destravamento |
Relés
| Número | Descrição |
|---|---|
| K1 | Ignição (operação/acessórios) |
| K2 | Ignição (partida) |
| K3 | Motor de partida |
| K4 | Ignição (Run-Start) |
| K5 | Módulo de controle da transmissão (TCM) |
| K6 | Aquecedor do vidro traseiro (teto rígido) |
| K7 | Não utilizado |
| K8 | Não utilizado |
| K9 | Não utilizado |
| K10 | Desativação automática |
| K11 | Controle do ventilador do radiador |
Sobre o Jeep Wrangler JK (2007-2018)
O Jeep Wrangler JK, fabricado entre 2007 e 2018, é um veículo off-road icônico conhecido por sua robustez e capacidade de lidar com terrenos desafiadores. Este modelo apresenta um design característico com teto e portas removíveis, permitindo uma experiência de condução única. O Wrangler JK estava disponível com várias motorizações, incluindo o motor V6 Pentastar de 3.6 litros, que oferece potência suficiente para aventuras off-road. Graças à sua construção e tração nas quatro rodas, este modelo é popular entre os entusiastas de veículos off-road.
Diagrama da caixa de fusíveis do Jeep Wrangler JK
Esta página exibe o diagrama da caixa de fusíveis do Jeep Wrangler JK, essencial para a identificação e manutenção dos componentes elétricos do veículo. Neste modelo, a caixa de fusíveis está localizada sob o capô, perto da bateria, e também no interior do veículo, sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura e eficiente do seu Jeep Wrangler JK.
