Infiniti I30 (1995-2004) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti I30 (1995–2004), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Infiniti I30
Aplica-se a veículos fabricados nos anos:
1995, 1996, 1997, 1998, 1999.

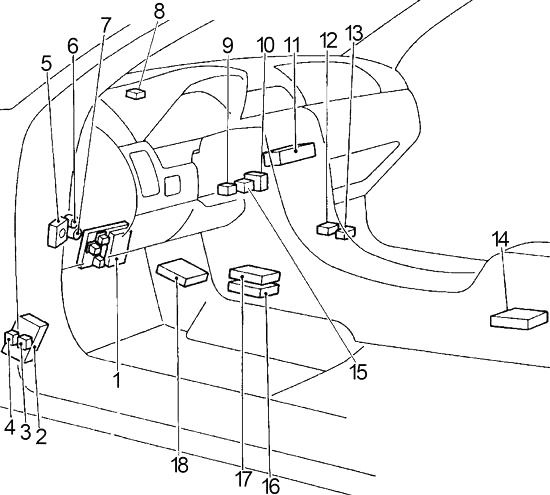

Cabine
- Caixa de fusíveis
- Unidade de controle ABS/TCS
- Relé da bomba de combustível
- Relé do teto solar
- Super conexão multipolar (SMJ)
- Interruptor automático nº 2 (vidro elétrico, teto solar, travamento elétrico das portas)
- Interruptor nº 1 (assento)
- Unidade de controle de iluminação automática
- Unidade de pisca-pisca combinada
- Unidade de controle de controle de cruzeiro automático (ASCD)
- Amplificador automático de ar condicionado
- Relé do desembaçador dos espelhos externos
- Relé do amplificador de áudio
- Unidade do sensor de diagnóstico do airbag
- Imobilizador do sistema anti-roubo Nissan (NATS)
- Módulo de controle da transmissão (TCM)
- Módulo de controle da carroceria (BCM)
- Módulo de controle do motor (ECM)

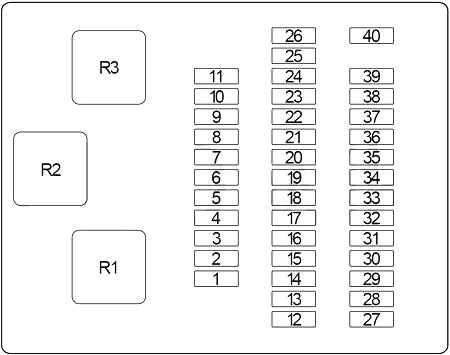

Caixa de fusíveis na cabine
O painel de fusíveis está localizado atrás da tampa do painel de instrumentos, no lado do motorista.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 10 | Unidade do sensor de diagnóstico do airbag |
| 2 | 15 | Motor do ventilador |
| 3 | 15 | Motor do ventilador |
| 4 | 7,5 | Módulo de controle da transmissão (TCM), interruptor de posição fechada do acelerador |
| 5 | 7,5 | Módulo de controle da carroceria (BCM) (lâmpadas internas/iluminação) |
| 6 | 15 | Acendedor de cigarros |
| 7 | 10 | Interruptor de controle remoto dos espelhos externos, relé do desembaçador dos espelhos externos |
| 8 | – | – |
| 9 | – | – |
| 10 | 15 | Interruptor da luz de freio, luz de freio, unidade de controle do dispositivo de controle automático de velocidade (ASCD) |
| 11 | 10 | Módulo de controle da carroceria (lâmpadas de advertência), interruptor de emergência, relé multifuncional de controle remoto, pisca-pisca combinado |
| 12 | 7,5 | Módulo de controle da carroceria (BCM), lâmpadas internas, unidade de controle dos faróis automáticos, unidade de controle das luzes diurnas, relé do desembaçador do vidro traseiro, interruptor principal do dispositivo de controle automático de velocidade (ASCD), relé de manutenção do ASCD, interruptor de freio do ASCD, interruptor de embreagem do ASCD, unidade de controle do ASCD, interruptor de posição de estacionamento/neutro, comunicador Infiniti (IVCS), tomada de energia, sistema de aviso anti-roubo, sinal de aviso, trava da porta |
| 13 | 10 | Medidor combinado, unidade de controle das luzes diurnas, alternador, luzes de ré (interruptor de posição de estacionamento/neutro (A/T), interruptor de posição de ré (M/T)), espelho retrovisor, ABS/TCS, módulo de controle da transmissão (TCM), sensor de velocidade do veículo |
| 14 | 7,5 | Piscas combinados, interruptor de luzes de emergência, relé das luzes de canto, interruptor das luzes de canto |
| 15 | 10 | ABS/TCS |
| 16 | 7,5 | Relé do ar condicionado, válvula solenoide da unidade de controle de ar de marcha lenta (IACV-FICD) |
| 17 | 10 | Relé de posição de estacionamento/neutro, interruptor de posição de estacionamento/neutro, imobilizador do sistema anti-roubo Nissan (NATS), relé da bomba de combustível, ventilador de resfriamento, válvula de controle EGR, válvula de corte de vácuo, válvula de desvio, válvula de purga do absorvedor EVAP |
| 18 | 7,5 | Interruptor de controle de iluminação, espelho retrovisor, lâmpada do porta-luvas, iluminação: (amplificador automático de ar condicionado, medidor combinado, interruptor do kit mãos-livres, unidade de controle da porta do motorista, unidade de controle da porta do passageiro, áudio, transmissão automática, interruptor de emergência, interruptor principal do dispositivo de controle automático de velocidade (ASCD), interruptor do desembaçador do vidro traseiro, relógio, cinzeiro) |
| 19 | 7,5 | Módulo de controle da carroceria (BCM), unidade de controle de iluminação automática, comunicador Infiniti (IVCS), sistema de aviso anti-roubo |
| 20 | 20 | Motor do limpador dianteiro, relé do limpador dianteiro, interruptor do limpador dianteiro, motor do lavador dianteiro, módulo de controle da carroceria (BCM) |
| 21 | 10 | Rádio e CD player, relógio, temporizador do interruptor da antena |
| 22 | 15 | Relé do amplificador de áudio |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Telefone, Transceptor |
| 25 | – | – |
| 26 | 7,5 | Lâmpadas internas, lâmpada do porta-malas, lâmpada de leitura, iluminação da trava de ignição, módulo de controle da carroceria (BCM) |
| 27 | – | – |
| 28 | 7,5 | Telefone |
| 29 | 10 | Assento aquecido |
| 30 | – | – |
| 31 | 15 | 1999: Sensores de oxigênio aquecidos, sensores de relação ar/combustível |
| 32 | 15 | 1995-1998: Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 33 | 7,5 | Partida, relé de bloqueio da embreagem (M/T), relé de posição de estacionamento/neutro (A/T), unidade de controle das luzes diurnas |
| 34 | 20 | 1999: Injetores |
| 15 | 1995-1998: Sensores de oxigênio aquecidos, sensores de relação ar/combustível | |
| 35 | 15 | 1999: Relé da bomba de combustível |
| 36 | 7,5 | Telefone, fone de ouvido, transceptor |
| 37 | 15 | Atuador de abertura do porta-malas, atuador de abertura da tampa do tanque de combustível |
| 38 | 20 | Relé do desembaçador do vidro traseiro, interruptor do desembaçador do vidro traseiro, relé do desembaçador do espelho lateral |
| 39 | 20 | Relé do desembaçador do vidro traseiro |
| 40 | 7,5 | Medidor combinado, lâmpadas dos espelhos, lâmpada de leitura, campainha, interruptor da chave, relógio, temporizador da antena, relé do teto solar, unidade de controle multifuncional de controle remoto, luz de segurança, imobilizador Nissan Anti Theft System (NATS), transmissor integrado Homelink |
| R1 | Motor do ventilador | |
| R2 | Ignição | |
| R3 | Acessórios | |

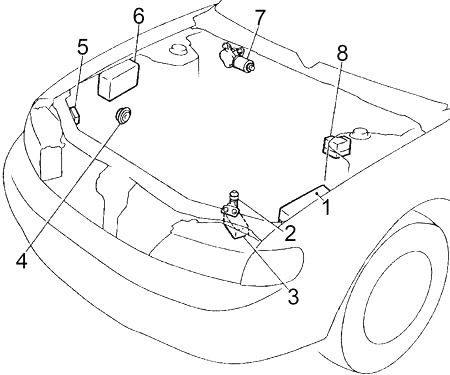

Motor
- Caixa de fusíveis
- Interruptor do capô
- Caixa de fusíveis do relé nº 2
- Buzina anti-roubo
- Unidade de controle das luzes diurnas
- Caixa de fusíveis do relé nº 1
- Motor do limpador de para-brisa dianteiro
- Atuador ABS

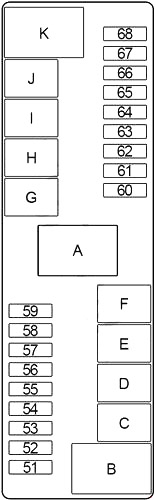

Caixa de fusíveis no compartimento do motor
Perto da bateria.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 51 | – | – |
| 52 | – | – |
| 53 | 15 | 1999: Relé do farol esquerdo (baixo/alto), interruptor de iluminação, pisca-pisca, unidade de controle de luzes automáticas, unidade de controle de luzes diurnas, relé do farol baixo dianteiro, relé da luz de curva |
| 15 | 1995-1998: Farol esquerdo (baixo/alto), interruptor de iluminação, pisca-pisca, unidade de controle de luzes diurnas, relé do farol baixo dianteiro, relé da luz de curva | |
| 54 | 15 | 1999: Relé do farol direito (baixo/alto), interruptor de iluminação, unidade de controle de iluminação automática, unidade de controle de luzes diurnas |
| 15 | 1995-1998: Farol direito (baixo/alto), interruptor de iluminação, unidade de controle de luzes diurnas | |
| 55 | 10 | 1999: Controle de montagem do motor dianteiro |
| 56 | 7,5 | Módulo de controle da carroceria (BCM), comunicador Infiniti (IVCS), sistema de aviso anti-roubo, luzes de entrada |
| 57 | 10 | 1999: Módulo de controle do motor (ECCS), imobilizador Nissan Anti Theft System (NATS), sensor de fluxo de massa de ar, sensor de posição do virabrequim, válvula solenoide de marcha lenta (IACV-ACC), bobinas de ignição, EGR, válvula de controle de volume EGR, sensor de pressão do sistema de controle EVAP |
| 7,5 | 1995-1998: Módulo de controle do motor (ECCS), sensor de fluxo de massa de ar, sensor de posição do virabrequim, válvula solenoide de marcha lenta (IACV-ACC), bobinas de ignição | |
| 58 | 10 | Módulo de controle do motor (ECCS), sensor de fluxo de massa de ar, sensor de posição do virabrequim, válvula solenoide de controle de ar de marcha lenta (IACV-ACC), bobinas de ignição, EGR, válvula de controle de volume EGR, sensor de pressão do sistema de controle EVAP |
| 59 | – | – |
| 60 | 7,5 | Alternador |
| 61 | 7,5 | Relé do ar condicionado, válvula solenoide de controle de ar de marcha lenta (IACV-FICD) |
| 62 | 15 | -1999: rádio e CD player, comunicador Infiniti (IVCS), interruptor IVCS |
| 63 | 15 | Relé dos faróis baixos dianteiros |
| 64 | 10 | Relé da buzina, relé da buzina de aviso anti-roubo, unidade de controle remoto multifuncional |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 65 | 15 | Relé do sinal sonoro de alarme, unidade de controle multifuncional |
| 7,5 | Relé do sinal sonoro de alarme, unidade de controle multifuncional | |
| 66 | 15 | 1999: Relé das luzes traseiras (luzes diurnas, luzes traseiras, luzes de freio, luzes da placa de licença, interruptor de iluminação, controlador de iluminação automática, fusível “5”, “18”) |
| 15 | 1997-1998: Interruptor de iluminação (luzes diurnas, traseiras, de freio, da placa de licença, fusível “5”, “18”) | |
| 10 | 1995-1996: Interruptor de iluminação (luzes diurnas, traseiras, de freio, da placa de licença, fusível “5”, “18”) | |
| 67 | – | – |
| 68 | – | – |
| A | 120 | 1998-1999: Alternador, fusíveis: “B”, “D”, “E”, “F”, “60”, “61”, “62”, “63”, “64”, “65”, “66” |
| 140 | 1995-1997: Alternador, fusíveis: “B”, “D”, “E”, “F”, “60”, “61”, “63”, “64”, “65”, “66” | |
| B | 65 | Relé de acessórios (fusíveis: “6”, “7”, “19”, “20”, “36”), relé do motor do ventilador (fusíveis: “2”, “3”) |
| C | – | – |
| D | 30 | Ventilador de resfriamento |
| E | 30 | Ventilador de resfriamento |
| F | 30 | Interruptor automático nº 1 (assentos elétricos), interruptor automático nº 2 (vidro elétrico, trava elétrica das portas, unidade de controle da porta do motorista/passageiro, unidade de controle da porta traseira, relé do teto solar elétrico, luzes de entrada) |
| G | 30 | ABS/TCS |
| H | 30 | Interruptor de ignição, partida |
| I | 30 | ABS/TCS |
| J | – | – |
| K | 75 | Relé de ignição (fusíveis: “12”, “13”, “14”, “15”, “16”, “28”, “29”, “31”), fusíveis: “10”, “11”, “22”, “24”, “26”, “37”, “38”, “39”, “40” |

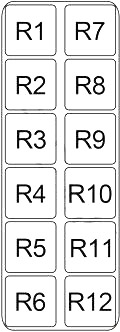

Caixa de fusíveis 1
| Número | Relé |
|---|---|
| R1 | Ar condicionado |
| R2 | 1995-1998: Aviso de roubo |
| R3 | 1999: Luz traseira |
| R4 | 1999: Dispositivo de controle automático de velocidade (ASCD) Hold |
| 1998: Atuador ABS | |
| 1995-1996: Gerenciamento de múltiplos controles remotos (2) | |
| R5 | 1999: Farol direito |
| 1995-1998: Ângulo da luz | |
| R6 | Sinal sonoro anti-roubo |
| R7 | 1995-1997: Dispositivo de controle automático de velocidade (ASCD) Interruptor da embreagem (M/T) |
| R8 | Desembaçador do vidro traseiro |
| R9 | Limpador dianteiro |
| R10 | 1999: Farol esquerdo |
| 1998: Motor ABS | |
| R11 | 1999: Ângulo da luz |
| 1995-1998: Aviso de roubo | |
| R12 | Farol de neblina dianteiro |
Caixa de fusíveis 2
| Número | Relé |
|---|---|
| R1 | Ventilador de resfriamento (nº 3) |
| R2 | Transmissão automática: posição de estacionamento/neutro |
| Transmissão manual: bloqueio da embreagem | |
| R3 | 1999: Motor ABS |
| 1995-1998: Dispositivo de controle automático de velocidade (ASCD) Hold | |
| R4 | 1999: Válvula solenoide ABS |
| R5 | Módulo de controle do motor (ECCS) |
| R6 | Ventilador de resfriamento (nº 2) |
| R7 | Buzina |
| R8 | Ventilador de resfriamento (nº 1) |
Diagrama de fusíveis e relés – Infiniti I30
Aplica-se a veículos fabricados nos anos:
1999, 2000, 2001, 2002, 2003, 2004.
Cabine
- Relé da bomba de combustível
- Relé do desembaçador do vidro traseiro
- 2000-2001: Unidade de controle ABS ou unidade de controle ABS/TCS
- Super conexão multiponto (SMJ)
- Interruptor de circuito
- Caixa de fusíveis
- Unidade de controle de entrada inteligente
- Nissan (NATS)
- 2001-2004: Monitor
- 2001-2004: Unidade de controle Navi
- Relé do motor do ventilador
- Unidade de áudio
- Amplificador automático de ar condicionado
- Unidade do sensor de diagnóstico do airbag
- Módulo de controle da transmissão (TCM)
- Unidade de controle do assento / Módulo de memória do assento
- 2002-2004: Unidade de controle VDC/TCS/ABS
- Módulo de controle do motor (ECM)
- Unidade de controle de economia de bateria nos faróis
- Unidade de conexão do pisca-pisca
- 2000: Relé do vidro elétrico
- 2001-2004: Relé do vidro elétrico
Diagrama da caixa de fusíveis na cabine
O painel de fusíveis está localizado atrás da tampa do painel de instrumentos, no lado do motorista.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 10 | Unidade de controle de entrada inteligente, sensor de luz automático, interruptor de iluminação, piscas e luzes de emergência, computador combinado com hodômetro, unidade de áudio, trocador automático de CD, interruptor de controle, amplificador de antena, interruptor de controle remoto do espelho, telefone, sistema de abertura remota do veículo sem chave, sistema de alarme, unidade de controle Navi, monitor |
| 2 | 15 | Interruptor das luzes de freio, controle automático de velocidade (ASCD), módulo de controle da transmissão (TCM), ABS |
| 3 | 15 | Atuador de abertura do porta-malas, atuador de abertura da tampa de combustível |
| 4 | 20 | Relé do desembaçador do vidro traseiro |
| 5 | 15 | Interruptor de emergência (indicador combinado) |
| 6 | 15 | Relé dos faróis de neblina dianteiros |
| 7 | 20 | Relé do desembaçador do vidro traseiro, amplificador automático de ar condicionado, relé do desembaçador dos espelhos externos |
| 8 | 15 | Sensores de relação ar-combustível, sensores de oxigênio aquecidos |
| 9 | 10 | Assentos dianteiros aquecidos |
| 10 | 10 | Unidade de controle de entrada inteligente, relé de controle aquecido, sensor de luz automático, interruptor de iluminação, piscas e luzes de emergência, iluminação interna, luz de leitura, iluminação do espelho de cortesia, iluminação do porta-malas, iluminação da trava de ignição, faróis dianteiros, interruptor do vidro dianteiro, sinal de aviso, relé do desembaçador do vidro traseiro, amplificador automático de ar condicionado, teto solar, telefone, posicionador de guia automático, vidro elétrico, sistema de abertura remota do veículo sem chave, sistema de alarme, sistema de imobilização do veículo Infiniti (IVIS), unidade de controle Navi |
| 11 | 10 | Módulo de controle da transmissão (TCM), sensor de velocidade, sensor de temperatura do fluido A/T, sensor de rotação do sistema de transmissão |
| 12 | 10 | Computador combinado com hodômetro, relógio, telefone, posicionador de guia automático, interruptor de memória do assento, sistema de alarme, sistema de imobilização do veículo Infiniti (IVIS) |
| 13 | 10 | Unidade de controle de entrada inteligente, interruptor de controle aquecido, sensor de luz automático, interruptor de iluminação, piscas e luzes de emergência, iluminação interna, luz de leitura, iluminação do espelho de cortesia, iluminação do porta-malas, iluminação da trava de ignição, faróis dianteiros, interruptor do vidro dianteiro, interruptor da chave, sinal de aviso, relé do desembaçador do espelho da porta, teto solar, posicionador de guia automático, vidro elétrico, trava elétrica das portas, sistema de abertura remota do veículo sem chave, sistema de alarme, sistema de imobilização do veículo Infiniti (IVIS) |
| 14 | – | – |
| 15 | – | – |
| 16 | 15 | Alimentação |
| 17 | 10 | Injetores, relé da bomba de combustível |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 18 | 10 | Unidade do sensor de diagnóstico do airbag |
| 19 | 10 | Assentos traseiros aquecidos |
| 20 | 15 | Ventilador de resfriamento, sinal de partida, válvula de controle do tanque EVAP, válvula de corte de vácuo, válvula de desvio, sistema de controle de ar de indução variável, sistema de imobilização do veículo Infiniti (IVIS) |
| 21 | 10 | Unidade de controle das luzes diurnas, unidade de controle dos assentos, sinal de partida |
| 22 | 15 | Acendedor de cigarros |
| 23 | 10 | Para-sol traseiro |
| 24 | – | – |
| 25 | 20 | Motor do limpador dianteiro, motor do lavador dianteiro, interruptor do limpador dianteiro |
| 26 | 10 | Interruptor das luzes de emergência (pisca-pisca combinado), relé da luz de canto |
| 27 | – | – |
| 28 | 10 | Unidade de controle das luzes diurnas, amplificador automático de ar condicionado |
| 29 | 15 | Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 30 | 10 | Computador combinado com hodômetro, unidade de controle das luzes diurnas, alternador, interruptor de posição de estacionamento/neutro (luzes traseiras), bússola, espelho automático anti-ofuscamento, posicionador de guia automático, unidade de controle Navi |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Tensão de alimentação | |
| R2 | Ignição | |
| R3 | Acessórios | |
Compartimento do motor
- Caixa de fusíveis
- Caixa de fusíveis do relé nº 2
- Interruptor do capô
- Unidade de controle das luzes diurnas
- Caixa de fusíveis do relé nº 1
- Motor do limpador de para-brisa dianteiro
- Atuador ABS/TCS
Diagrama da caixa de fusíveis no compartimento do motor
Perto da bateria.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 51 | 15 | Motor do ventilador |
| 52 | 15 | Motor do ventilador |
| 53 | – | – |
| 54 | 20 | Farol esquerdo (faróis baixos dianteiros), unidade de controle de entrada inteligente, relé dos faróis de neblina dianteiros, interruptor dos faróis de neblina dianteiros |
| 55 | 20 | Farol direito (faróis baixos dianteiros), unidade de controle de entrada inteligente |
| 56 | 15 | Unidade de áudio, amplificador BOSE, trocador automático de CD, interruptor de controle, unidade de controle Navi, monitor, comunicador Infiniti (IVCS) |
| 57 | 10 | Relé da buzina, comunicador Infiniti (IVCS), sistema de alarme anti-roubo, controle automático de velocidade (ASCD), controle remoto |
| 58 | 15 | Unidade de controle do motor (ECM), bobinas de ignição, válvula solenoide de controle de volume de ventilação do tanque de evaporação EVAP, válvula solenoide de controle de distribuição da válvula de admissão |
| 59 | 15 | Unidade de controle do motor (ECM), sistema de imobilização do veículo Infiniti (IVIS), sensor de massa de ar, sensor de posição do virabrequim, válvula solenoide de controle de volume de ventilação do tanque de evaporação EVAP, válvula solenoide de controle de distribuição da válvula de admissão, sinal de ignição, elemento de suporte do motor dianteiro controlado eletronicamente, elemento de suporte do motor traseiro controlado eletronicamente, sensor de posição do eixo de comando |
| 60 | 10 | Relé das luzes traseiras (interruptor das luzes, luzes de posição laterais, luzes de estacionamento, luzes traseiras, luzes de registro, luzes de freio, unidade de controle de entrada inteligente, relé das luzes de canto, lâmpada do porta-luvas, sinal de aviso, interruptor de controle de iluminação, iluminação: (cinzeiro, transmissão automática, relógio, módulo de áudio, interruptor de emergência, interruptor de controle remoto do espelho, interruptor do volante aquecido, unidade de controle Navi, interruptor do para-sol traseiro, interruptor TCS on/off, amplificador automático de ar condicionado, interruptor VDC, tacômetro combinado)) |
| 61 | 10 | Relé da buzina de segurança do veículo |
| 62 | – | – |
| 63 | 15 | Unidade de controle do motor (ECM) |
| 64 | – | – |
| 65 | – | – |
| 66 | 10 | Relé do ar condicionado |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 67 | 15 | Alto-falante de baixa frequência |
| 68 | 15 | Farol esquerdo (faróis altos), unidade de controle das luzes diurnas |
| 69 | 15 | Farol direito (faróis altos), indicador de faróis altos, unidade de controle das luzes diurnas |
| 70 | 10 | Alternador |
| 71 | – | – |
| 72 | 10 | Relé de controle aquecido, interruptor de controle aquecido |
| B | 80 | Relé de acessórios (Fusíveis: “22”, “23”), Relé de ignição (Fusíveis: “9”, “9”, “10”, “11”), Relé do motor do ventilador (Fusível: “16”), Fusível: “12”, “13” |
| C | 40 | Ignição |
| D | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| E | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| F | – | – |
| G | 40 | Ventilador de resfriamento |
| H | 40 | Ventilador de resfriamento |
| I | 40 | Interruptor de circuito: (vidro elétrico, teto solar, assento elétrico, trava elétrica das portas, sistema de abertura remota do veículo sem chave) |
| J | 80 | Relé de ignição (Fusíveis: “25”, “26”, “28”, “29”, “30”, “31”), Fusíveis: “2”, “3”, “4”, “5”, “6”, “7” |
Caixa de fusíveis 1
| Número | Relé |
|---|---|
| R1 | Desembaçador dos espelhos |
| R2 | Luz traseira |
| R3 | Luz de canto |
| R4 | Farol direito |
| R5 | Buzina |
| R6 | Ar condicionado |
| R7 | Farol de neblina dianteiro |
| R8 | 2001-2004: Buzina de segurança do veículo (nº 2) |
| R9 | Buzina de segurança do veículo |
| R10 | 2000: Muitos controles remotos |
| R11 | Farol esquerdo |
| R12 | – |
Caixa de fusíveis 2
| Número | Relé |
|---|---|
| R1 | Ventilador de resfriamento (nº 3) |
| R2 | Posição de estacionamento/neutro |
| R3 | 2002-2004: Unidade de controle do acelerador |
| R4 | 2000-2001: Válvula solenoide ABS |
| R5 | Módulo de controle do motor (ECM) |
| R6 | Ventilador de resfriamento (nº 2) |
| R7 | 2000-2001: Motor ABS |
| R8 | Ventilador de resfriamento (nº 1) |
Sobre o Infiniti I30 (1995-2004)
O Infiniti I30, fabricado entre 1995 e 2004, é um sedã de luxo de médio porte que se destaca pelo design elegante e desempenho confiável. Este modelo era conhecido por sua condução confortável e alto nível de equipamentos, que incluíam bancos de couro, um sistema de som de qualidade e uma variedade de outros recursos de conforto. Sob o capô, havia várias opções de motor, sendo o motor V6 de 3.0 litros o mais comum, que proporcionava potência suficiente para uma condução dinâmica. O Infiniti I30 era popular por sua confiabilidade e conforto, tornando-o uma escolha ideal para quem buscava uma combinação de luxo e desempenho.
Diagrama da caixa de fusíveis do Infiniti I30
Esta página exibe o diagrama da caixa de fusíveis para o modelo Infiniti I30, que é essencial para a manutenção e reparos adequados do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. O diagrama da caixa de fusíveis fornece uma visão clara de quais fusíveis são responsáveis por cada circuito elétrico, facilitando a identificação e a solução de problemas com o sistema elétrico do veículo.
