Hyundai ix35 (Hyundai Tucson 2) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Hyundai ix35 (Hyundai Tucson 2), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Compartimento de passageiros
Localiza-se sob o painel de instrumentos; para acessá-lo, remova a tampa protetora na direção da seta.

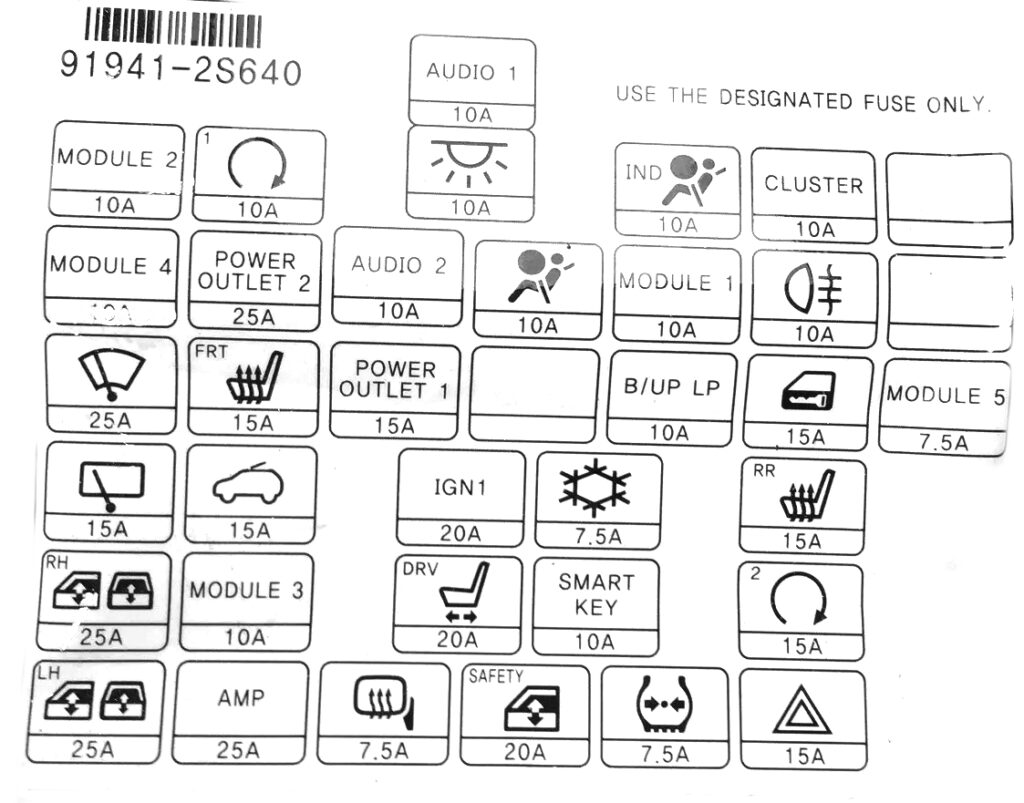

Legenda
Funções
| ÁUDIO 1 | Sistema de áudio, reprodutor audiovisual com navegação, conversor |
| Iluminação da cabine | VSM, controle de climatização, conexão de dados, luz do espelho de cortesia do motorista/passageiro, pisca-pisca, iluminação interna, painel de instrumentos (indicador), iluminação da chave de ignição e sensor de abertura da porta, sensor e fotocélula para controle automático de iluminação, iluminação do porta-malas, relé de iluminação interna, ECU do ar condicionado |
| MÓDULO 3(2) | Módulo de controle automático de distância dos faróis, BCM, interruptor de controle de distância dos faróis, atuador de controle de distância do farol esquerdo/direito, espelho retrovisor eletrocrômico, caixa de fusíveis ICM (relé de aquecimento do banco traseiro esquerdo, relé de aquecimento do banco traseiro direito), ECU de chave eletrônica |
| Partida | Relé do compartimento do motor e caixa de fusíveis (relé 4), interruptor de faixa de transmissão, interruptor de bloqueio de ignição, ECM, ECU de chave eletrônica |
| Indicador de airbag | Painel de instrumentos (indicador) |
| GRUPO | Painel de instrumentos, alternador, interruptor do console, BCM, sistema de áudio, interruptor de aviso de cinto de segurança, interruptor ISG, unidade principal AV com navegação |
| Volante aquecido | Interruptor de contato (volante aquecido) |
| MÓDULO 4 | Relé do compartimento do motor e caixa de fusíveis (relé 1, relé 11, relé 14), unidade diesel (relé 2, relé 3), ECU do ar condicionado, ionizador no painel de instrumentos, motor do teto solar, sensor de chuva |
| TOMADAS DE ENERGIA 2 | Acendedor de cigarros e tomada de energia dianteira, tomada de energia traseira |
| ÁUDIO 2 | Amplificador, regulador elétrico dos espelhos laterais, ECU de chave eletrônica, VSM, conversor |
| Airbag | ECU SRS, indicador de airbag do passageiro |
| MÓDULO 1 | ECU IPS (entrada ON/START), ECU 4WD, interruptor DBC, interruptor multifuncional, sensor de ângulo de direção, interruptor ESP OFF, interruptor das luzes de freio (motor a gasolina), sensor de estacionamento traseiro direito (externo), sensor de estacionamento dianteiro esquerdo/direito, TPMS (sistema de monitoramento da pressão dos pneus), sensor de estacionamento dianteiro esquerdo/direito (central), ECU de assistência de estacionamento inteligente, conversor |
| PTF traseiro | Caixa de fusíveis ICM (relé das luzes de neblina traseiras) |
| Limpador de para-brisa dianteiro | Fusível do compartimento do motor e caixa de fusíveis (relé 12, relé 13), motor do limpador de para-brisa dianteiro, interruptor multifuncional (limpador) |
| Bancos dianteiros aquecidos | Interruptor do console |
| TOMADAS DE ENERGIA 1 | Acendedor de cigarros e tomada de energia dianteira |
| MDPS | Bloco MDPS |
| Iluminação de ré | Farol traseiro esquerdo/direito (interno), espelho com função eletrocrômica, VSM, sistema de áudio, reprodutor audiovisual com navegação |
| MÓDULO 2 | BCM, ECU de chaves eletrônicas |
| Limpador de para-brisa traseiro | Caixa de fusíveis do relé ICM (relé do limpador de para-brisa traseiro), motor do limpador de para-brisa traseiro, interruptor multifuncional (limpador) |
| Tampa superior | Motor da tampa superior |
| IG 1 | Caixa de fusíveis e relé no compartimento do motor (fusíveis – F23, F24, F25) |
| Ar condicionado | ECU do ar condicionado, motor do ventilador |
| Banco traseiro aquecido | Caixa de fusíveis do relé ICM (relé de aquecimento do banco traseiro esquerdo, relé de aquecimento do banco traseiro direito) |
| Vidro elétrico direito | Interruptor principal do vidro, interruptor do vidro do passageiro, interruptor do vidro traseiro direito; |
| Espelhos | Regulador elétrico dos espelhos externos |
| Cadeira elétrica do motorista | Regulador manual da cadeira do motorista |
| CHAVE INTELIGENTE | ECU de chave eletrônica, botão START/STOP |
| PDM | ECU de chaves eletrônicas |
| Vidro elétrico esquerdo | Interruptor principal dos vidros elétricos, interruptor do vidro elétrico do passageiro, interruptor do vidro elétrico traseiro esquerdo |
| AMP | Amplificador, conversor |
| Espelhos aquecidos | PCM / ECM, interruptor do vidro traseiro aquecido, espelho elétrico do motorista/passageiro |
| Controle de vidros com proteção anti-esmagamento | Módulo do vidro elétrico do motorista com proteção anti-esmagamento |
| Módulo 5 | Alavanca de câmbio da transmissão automática, bip de assistência de estacionamento traseiro, TPMS (sistema de monitoramento da pressão dos pneus) |
| Alarme | Caixa de fusíveis do relé ICM (relé da buzina, relé do pisca-pisca e relé do alarme), BCM |
Os fusíveis marcados como POWER OUTLET são responsáveis pela tomada do acendedor de cigarros e USB.
Nesta unidade, também é possível conectar relés não removíveis separados:
- Relé de iluminação interior
- Relé de travamento das portas
- Relé de destravamento das portas
- Relé da porta do porta-malas
- Relé para vidros elétricos
Compartimento do motor
Caixa de fusíveis

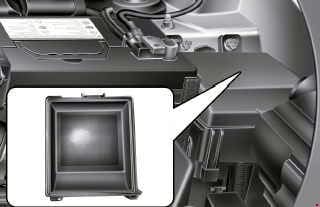

Localiza-se no lado esquerdo do compartimento do motor, atrás da bateria.

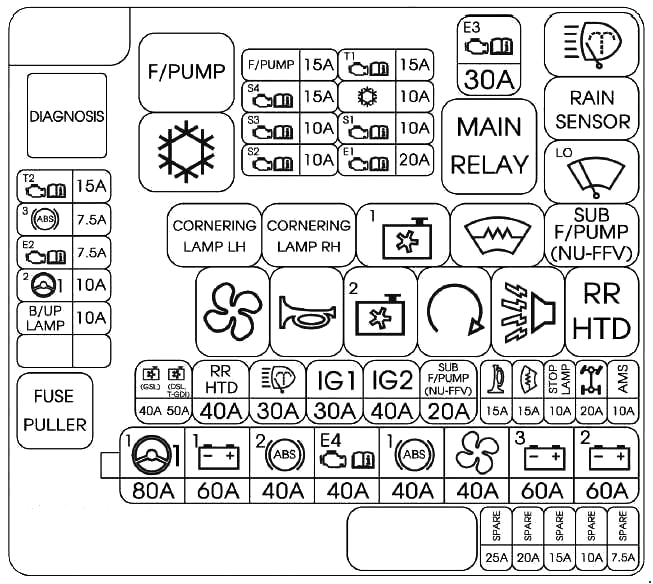

Legenda da tampa

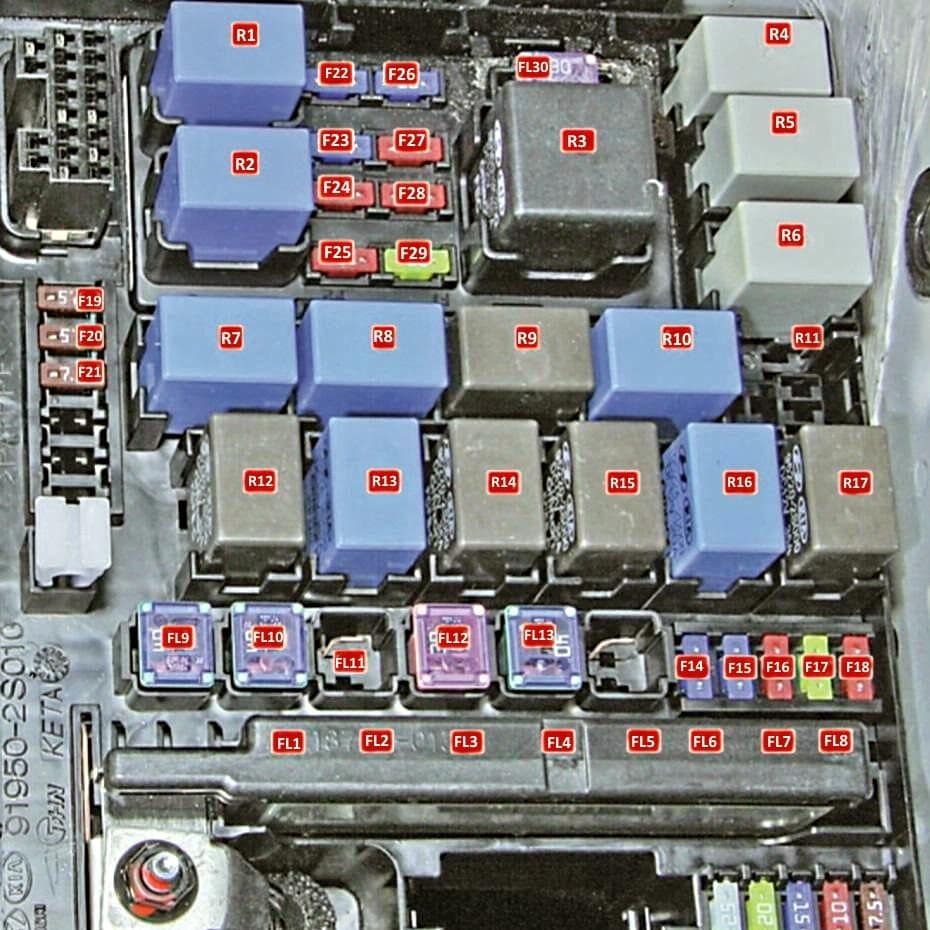

Diagrama
Finalidade
| FL1 | 80A Direção assistida elétrica |
| FL2 | 60A Caixa de fusíveis de conexão do painel de instrumentos |
| FL3 | Unidade de controle ESP e ABS 40A |
| FL4 | 40A Caixa de fusíveis EMS |
| FL5 | Unidade de controle ESP e ABS 40A |
| FL6 | 40A Relé do ventilador do aquecedor |
| FL7 | 60A Caixa de fusíveis de conexão do painel de instrumentos |
| FL8 | 60A Caixa de fusíveis de conexão do painel de instrumentos |
| FL9 | Ventilador de resfriamento 40A |
| FL10 | 40A Vidros traseiros aquecidos |
| FL11 | 30A Lavador de faróis |
| FL12 | 40A Interruptor de ignição (bloqueio) |
| FL.13 | 40A Relé de partida, interruptor de ignição |
| F14 | 15A Relé da sirene do alarme |
| F15 | 15A Vidros dianteiros aquecidos |
| F 16 | 10A Luz de freio |
| F17 | 20A Controle de tração 4×4 |
| F18 | Bobinas de ignição 20A, capacitor |
| F19 | 7,5A Relé de partida, relé de posição de estacionamento/neutro da transmissão automática, sensor MAF, interruptor multifuncional |
| F20 | 7,5 A ESP, unidade de controle ABS e ICM, interruptor universal, módulo de relé das velas de incandescência, sensor de água do filtro de combustível, relé do aquecedor do filtro de combustível |
| F21 | 7,5A Interruptor de seleção da transmissão automática |
| F22 | 15A Bomba de combustível |
| F23 | 15A Sensor de concentração de oxigênio, ventilador de resfriamento *.
Válvula reguladora de pressão de combustível **. Módulo de bloqueio do motor, sensor de posição do eixo de comando, relé da bomba de combustível, válvula reguladora de pressão de combustível, válvula principal reguladora de pressão *** |
| F24 | 10A Ar condicionado, bicos*.
Luz de freio, sensor de concentração de oxigênio, ar condicionado, relé do ventilador de resfriamento **. Sensor de posição do virabrequim, sensor de concentração de oxigênio, ar condicionado *** |
| F25 | 10A Interruptor das luzes de freio *** |
| F26 | 15A RSM *
TCM *** |
| F27 | Ar condicionado 10A |
| F28 | Módulo 10A TCM, válvula solenóide de controle de injeção, sensor de posição do virabrequim, sensor de posição do eixo de comando, válvula de controle de óleo, válvula solenóide de limpeza do tanque *.
Válvula solenóide de resfriamento EGR (recirculação de gases de escape), partida elétrica VGT (sistema de distribuição de gás), módulo de bloqueio automático do motor, sensor CMP, caixa de fusíveis do relé das velas de incandescência, sensor de nível de óleo **. Eletroválvula de resfriamento EGR (recirculação de gases de escape), partida elétrica VGT (sistema de distribuição de gás), sensor de nível de óleo, ventilador de resfriamento do motor *** |
| F29 | 20A Bobinas de ignição *, ECM **, ECM *** |
| FL30 | Relé de controle do motor 30A |
| R1 | Relé da bomba de combustível |
| R2 | Relé do ar condicionado |
| R3 | Relé de controle do motor (relé principal) |
| R4 | Relé de aviso de freio / relé do bico do farol |
| R5 | Relé do limpador (sensor de chuva) |
| R6 | Relé do limpador (modo lento) |
| R7 | Relé do ventilador |
| R8 | Relé da buzina |
| R9 | Relé – ventilador elétrico de resfriamento rápido |
| R10 | Relé do vidro dianteiro aquecido |
| R11 | Relé de controle do motor |
| R12 | Ventilador elétrico do sistema de ar condicionado |
| R13 | Relé da buzina |
| R14 | Relé de resfriamento do ventilador (baixo) |
| R15 | Relé de partida |
| R16 | Relé do alarme sonoro anti-roubo |
| R17 | Relé do vidro traseiro aquecido |

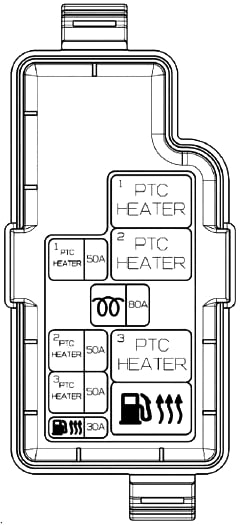

Caixa de fusíveis adicional

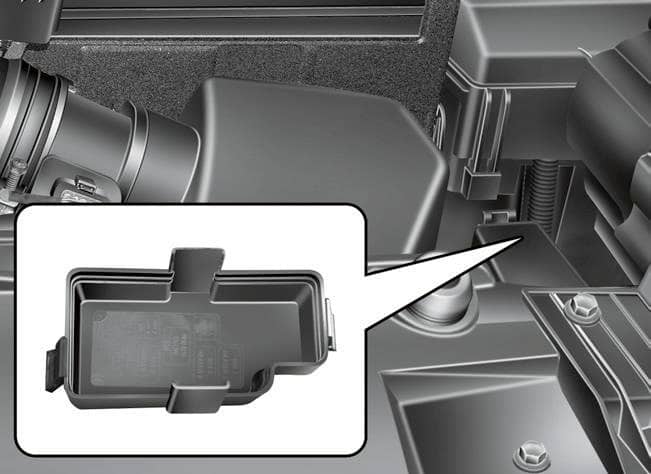

Instalada em modelos com motor Diesel.

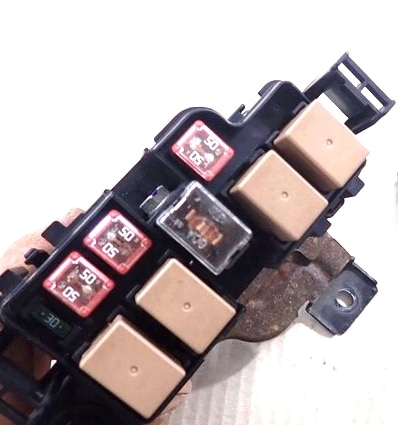

Foto para fins ilustrativos
Diagrama
Fusível principal

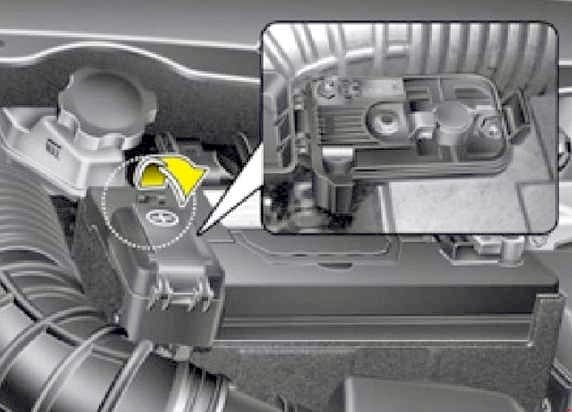

Em muitos carros Hyundai ix35, o fusível principal de alimentação está localizado no terminal positivo da bateria, feito na forma de um fusível de alta potência.

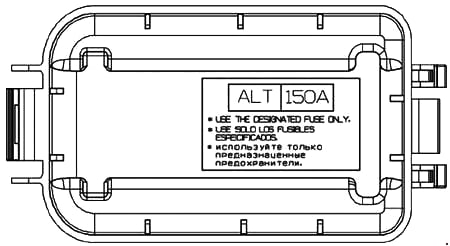

Diagrama
