Ford Galaxy e S-MAX (2015-2022) – caixa de fusíveis

Ford Galaxy e S-MAX (2015-2019) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018, 2019.

Localização da caixa de fusíveis

O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda do volante (o acesso pode ser facilitado removendo o acabamento).

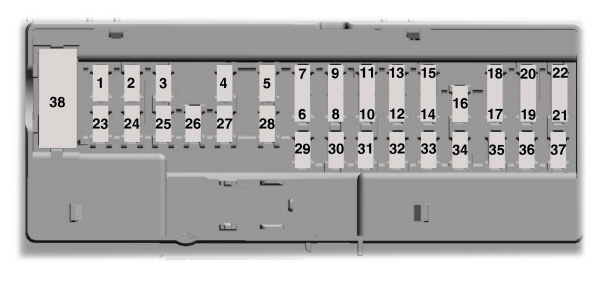

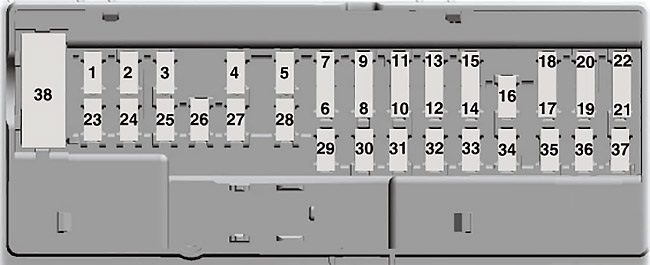

Diagrama da caixa de fusíveis

Atribuição dos fusíveis sob o painel de instrumentos

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	10 A	2015-2017: Iluminação (ambiente, compartimento de passageiros, cortesia, cúpula); 2017-2019: Não utilizado.
2	7,5A	Assentos com memória; Apoio lombar; Espelho elétrico.
3	20A	Destravamento da porta do motorista.
4	5A	Interruptor eletrônico não original e interruptor de freio do reboque.
5	20A	Ignição; Interruptor de ignição por botão.
6	10 A	Bobina do relé do assento aquecido.
7	10 A	Não utilizado (reserva).
8	10 A	Não utilizado (reserva).
9	10 A	Não utilizado (reserva).
10	5A	Teclado; Módulo de porta elétrica.
11	5A	Não utilizado.
12	7,5A	Controle de clima; Seletor de marchas.
13	7,5A	Bloqueio da coluna de direção; Grupo; Lógica de conexão de dados.
14	10 A	Não utilizado.
15	10 A	Módulo de porta de conexão de dados.
16	15A	Proteção para crianças; Destravamento da porta levantada.
17	5A	Não utilizado (reserva).
18	5A	Ignição; Botão de parada de partida.

Nº	Ampere [A]	Descrição
19	7,5A	Indicador de desativação do airbag do passageiro; Indicador de transmissão.
20	7,5A	Não utilizado (reserva).
21	5A	Sensor de umidade e temperatura no carro; Sistema de informação de ponto cego; Câmera traseira; Controle de cruzeiro adaptativo.
22	5A	Sensor de classificação de passageiros.
23	10 A	Acessórios retidos (lógica do inversor de potência, lógica do teto solar).
24	20A	Travamento central.
25	30A	Porta do motorista (janela, espelho).
26	30A	Porta do passageiro dianteiro (janela, espelho).
27	30A	Teto solar
28	20A	Amplificador.
29	30A	Porta traseira do lado do motorista (janela).
30	30A	Porta traseira do lado do passageiro (janela).
31	15A	Não utilizado (reserva).
32	10 A	Sistema de posicionamento global (GPS); Display; Controle de voz; Controle de cruzeiro adaptativo; Rádio.
33	20A	Rádio.
34	30A	Barramento de partida (fusíveis 19, 20, 21, 22, 35, 36, 37, interruptor automático).
35	5A	Módulo de controle de limites.
36	15A	Espelho com função de escurecimento automático; Assento aquecido; Tração nas quatro rodas.
37	15A ou 20A	Alimentação da lógica do módulo de estabilização de tensão.
38	30A	Não utilizado (reserva).

Localização da caixa de fusíveis

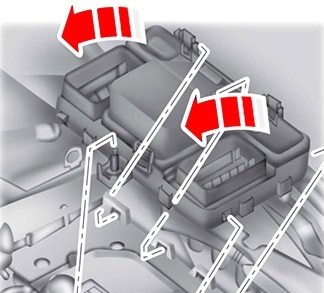

Fusíveis na parte inferior da caixa de fusíveis

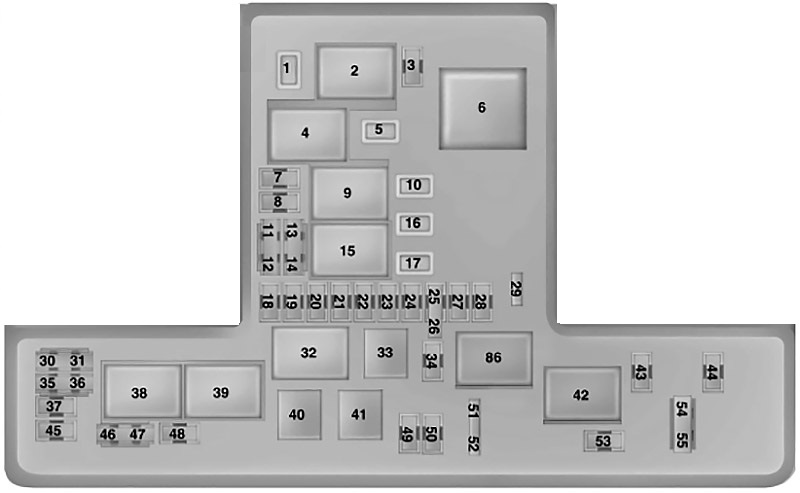

Diagrama da caixa de fusíveis

Atribuição dos fusíveis no compartimento do motor

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	25A	Motor do limpador.
2	–	Relé do motor de partida.
3	15A	Limpador traseiro; Sensor de chuva
4	–	Relé do motor do ventilador.
5	20A	Ponto de alimentação 3 – Parte traseira do console.
6	–	Relé do aquecedor auxiliar nº 2.
7	20A	Módulo de controle do trem de força – potência do veículo 1.
8	20A	Módulo de controle do trem de força – potência do veículo 2.
9	–	Relé do módulo de controle do trem de força.
10	20A	Ponto de alimentação 1 – frente do motorista.
11	15A	Módulo de controle do trem de força – potência do veículo 4.
12	15A	Módulo de controle do trem de força – potência do veículo 3.
13	10 A	Não utilizado (reserva).
14	10 A	Não utilizado (reserva).
15	–	Relé de partida.
16	20A	Ponto de alimentação 2 – console.
17	20A	Ponto de alimentação 4 – porta-malas.
18	10 A	Não utilizado (reserva).
19	10 A	Direção assistida eletrônica no modo Run-Start.
20	10 A	Ligar / ligar iluminação.
21	15A	Controle de transmissão de partida. Ignição e desligamento da bomba de óleo da transmissão.
22	10 A	Válvula solenóide do compressor do ar condicionado.
23	15A	Run-Start; Sistema de informação de ponto cego; Câmera traseira; Controle de cruzeiro adaptativo; Head-up display; Módulo de estabilização de tensão.
24	10 A	Partida de ignição 7.
25	10 A	Sistema de prevenção de bloqueio das rodas durante a partida.
26	10 A	Módulo de controle do trem de força tipo Run-Start.
27	–	Não utilizado.

Nº	Ampere [A]	Descrição
28	10 A	Bomba do limpador traseiro.
29	–	Não utilizado.
30	–	Não utilizado.
31	–	Não utilizado.
32	–	Relé eletrônico do ventilador 1.
33	–	Relé do compressor do ar condicionado.
34	15A	Trava elétrica da coluna de direção.
35	–	Não utilizado.
36	–	Não utilizado.
37	–	Não utilizado.
38	–	Relé eletrônico do ventilador 2
39	–	Relé do ventilador elétrico 2 e 3.
40	–	Relé dos limpadores dos faróis.
41	–	Relé da buzina.
42	–	Relé da bomba de combustível.
43	10 A	Não utilizado (reserva).
44	5A	Bico do limpador aquecido.
45	–	Não utilizado.
46	10 A	Sensor do alternador.
47	10 A	Interruptor e desativador do freio.
48	20A	Buzina
49	25A	Aquecedor a diesel.
50	10 A	Ventilador do trem de força.
51	–	Não utilizado.
52	–	Não utilizado.
53	10 A	Assentos elétricos.
54	5A	Aquecedor de combustível.
55	5A	Aquecedor de combustível.

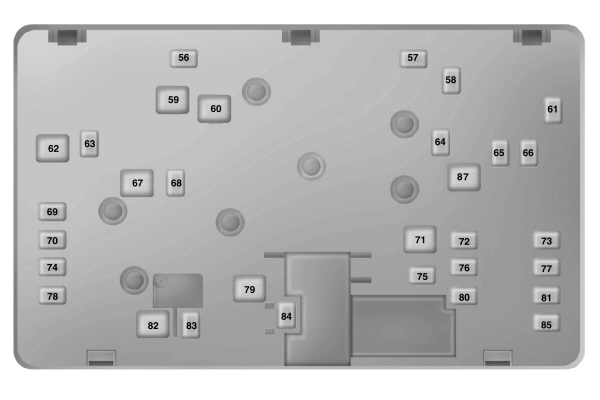

Diagrama da caixa de fusíveis (parte inferior)

Atribuição dos fusíveis no compartimento do motor (parte inferior)

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
56	20A	Lavador de faróis.
57	20A	Evaporador a diesel.
58	30A	Alimentação da bomba de combustível.
59	40A	Ventilador eletrônico 600W 3.
60	40A	Ventilador eletrônico 600W 1; Sistema de redução catalítica seletiva.
61	40A	Desembaçador do para-brisa do lado esquerdo.
62	50A	Módulo de controle da carroceria 1.
63	25A	Ventilador eletrônico 600W 2.
64	30A	Aquecimento auxiliar nº 3.
65	20A	Assento dianteiro aquecido.
66	40A	Desembaçador do para-brisa do lado direito.
67	50A	Módulo de controle da carroceria 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema antibloqueio.
70	30A	Assento do passageiro.

Nº	Ampere [A]	Descrição
71	60A	Aquecedor auxiliar nº 2.
72	30A	Assentos traseiros com acionamento elétrico.
73	20A	Assentos traseiros aquecidos.
74	30A	Módulo do assento do motorista.
75	30A	Aquecedor auxiliar nº 1.
76	20A	Bomba de óleo da transmissão.
77	30A	Módulo do assento com ar condicionado.
78	40A	Módulo de reboque.
79	40A	Motor do ventilador.
80	40A	Módulo da porta traseira elétrica.
81	40A	Inversor 220 V.
82	60A	Bomba do sistema antibloqueio.
83	25A	Motor do limpador nº 1.
84	30A	Válvula solenóide do motor de partida.
85	20A	Aquecedor de combustível.
86	–	Não utilizado.
87	50A	Motor do ventilador auxiliar.

Ford Galaxy e S-MAX – diagrama da caixa de fusíveis

Ano de fabricação: 2020, 2021.

Os fusíveis do isqueiro (tomadas de força) no Ford Galaxy e S-MAX são os fusíveis 10 e 16 (dianteiros), 5 (traseiro), 17 (porta-malas) na caixa de fusíveis do compartimento do motor.

Veículos fabricados a partir de 04.09.2019

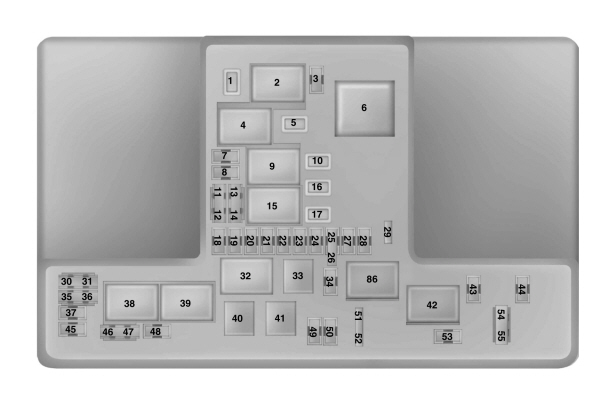

Caixa de fusíveis de alimentação

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	25 A3	Motor do limpador.
2	—	Relé do motor de partida.
3	15 A1	Limpador traseiro; Sensor de chuva.
4	—	Relé do motor do ventilador.
5	20 A3	Alimentação 3 – parte traseira do console.
6	—	Relé do aquecedor auxiliar #2.
7	20 A1	Módulo de controle do trem de força – alimentação do veículo 1.
8	20 A1	Módulo de controle do trem de força – alimentação do veículo 2.
9	—	Relé do módulo de controle do trem de força.
10	20 A3	Alimentação 1 – lado do motorista.
11	15 A2	Módulo de controle do trem de força – alimentação do veículo 4.
12	15 A2	Módulo de controle do trem de força – alimentação do veículo 3.
13	10 A2	Não utilizado (reserva).
14	10 A2	Não utilizado (reserva).
15	—	Relé de ignição/partida.
16	20 A3	Alimentação 2 – console.
17	20 A3	Alimentação 4 – porta-malas.
18	10 A1	Não utilizado (reserva).
19	10 A1	Ignição/partida – sistema eletrônico de assistência à direção.
20	10 A1	Ignição/partida – iluminação.
21	15 A1	Ignição/partida – controle da transmissão; Ativação/desativação da bomba de óleo da transmissão.
22	10 A1	Eletroímã da embreagem do sistema de ar condicionado.
23	15 A1	Ignição/partida; Sistema de monitoramento de ponto cego; Câmera traseira; Sistema de controle de velocidade adaptativo; Head-up display; Módulo de estabilização de tensão.
24	10 A1	Ignição/partida 7.
25	10 A2	Ignição/partida – sistema de prevenção de bloqueio das rodas durante a frenagem.
26	10 A2	Ignição/partida – módulo de controle do trem de força.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A1	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé do ventilador eletrônico 1.
33	—	Relé da embreagem do sistema de ar condicionado.
34	15 A1	Bloqueio elétrico da coluna de direção.
35	—	Não utilizado.
36	—	Não utilizado.
37	—	Não utilizado.
38	—	Relé do ventilador eletrônico 2.
39	—	Relé do ventilador eletrônico 2 e 3.
40	—	Relé dos limpadores dos faróis.
41	—	Relé do sinal acústico.
42	—	Relé da bomba de combustível.
43	10 A1	Não utilizado (reserva).
44	5 A1	Aquecimento do bico do limpador.
45	—	Não utilizado.
46	10 A2	Sensor do alternador.
47	10 A2	Interruptor de ligar/desligar os freios.
48	20 A1	Sinal acústico.
49	25 A1	Aquecedor a diesel.
50	10 A1	Ventilador da caixa de fusíveis.
51	—	Não utilizado.
52	—	Não utilizado.
53	10 A1	Assentos ajustáveis eletricamente.
54	5 A2	Aquecedor de combustível.
55	5 A2	Aquecedor de combustível.

¹Fusível tipo M.

²Fusível duplo.

³Fusível tipo M.

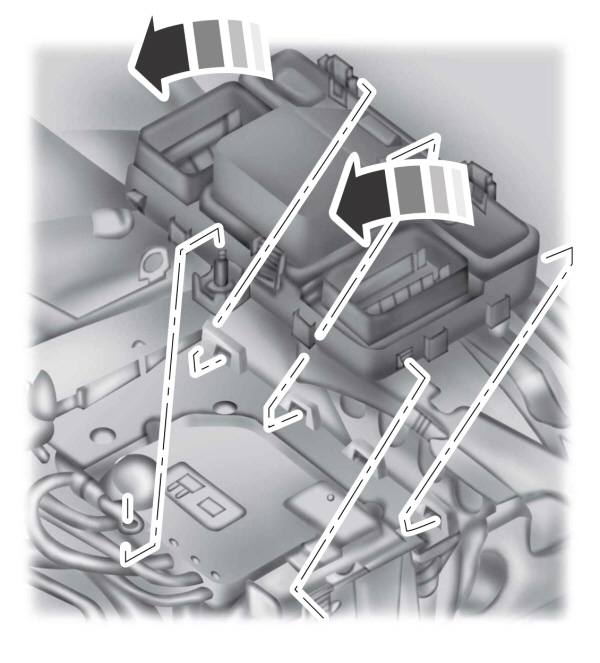

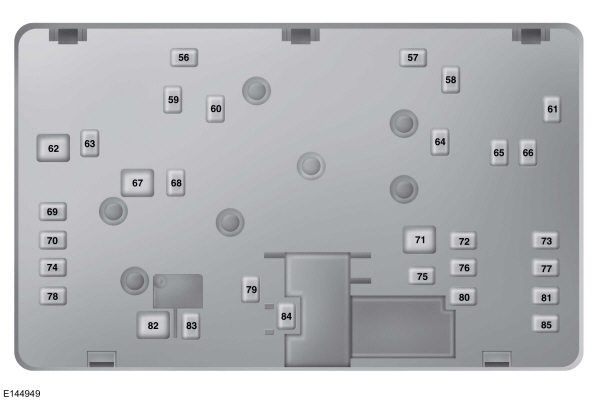

Caixa de fusíveis — parte inferior

Na parte inferior da caixa de fusíveis, encontram-se os fusíveis. Para aceder à parte inferior da caixa de fusíveis:

1. Solte os dois ganchos em ambos os lados da caixa de fusíveis.
2. Levante a parte interna da caixa de fusíveis do suporte.
3. Deslize a caixa de fusíveis em direção ao centro do compartimento do motor.
4. Gire a parte externa da caixa de fusíveis para aceder à parte inferior.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	20 A1	Pulverizador do farol.
57	20 A1	Evaporador do motor Diesel.
58	30 A1	Alimentação da bomba de combustível.
59	40 A2	Ventilador eletrônico 3, 600 W.
60	40 A2	Ventilador eletrônico 1, 600 W; Sistema de redução catalítica seletiva.
61	40 A1	Desembaçador do para-brisa (lado esquerdo).
62	50 A2	Módulo de controle dos sistemas da carroceria 1.
63	25 A1	Ventilador eletrônico 2, 600 W.
64	30 A1	Aquecedor auxiliar 3.
65	20 A1	Assento dianteiro aquecido.
66	40 A1	Desembaçador do para-brisa (lado direito).
67	50 A2	Módulo de controle dos sistemas da carroceria 2.
68	40 A1	Aquecimento do vidro traseiro.
69	30 A1	Válvulas do sistema de prevenção de bloqueio das rodas durante a frenagem.
70	30 A1	Assento do passageiro.

Número	Ampere [A]	Descrição
71	60 A2	Aquecedor auxiliar #2.
72	30 A1	Assentos traseiros ajustáveis eletricamente.
73	20 A1	Assentos traseiros aquecidos.
74	30 A1	Módulo do assento do motorista.
75	30 A1	Aquecedor auxiliar 1.
76	20 A1	Bomba de óleo da transmissão.
77	30 A1	Módulo do assento com sistema de aquecimento e ar condicionado.
78	40 A1	Módulo de reboque.
79	40 A1	Motor do ventilador.
80	40 A1	Módulo da porta traseira elétrica.
81	40 A1	Inversor 220 V.
82	60 A2	Bomba do sistema de prevenção de bloqueio das rodas durante a frenagem.
83	25 A1	Motor do limpador 1.
84	30 A1	Eletroímã do motor de partida.
85	20 A1	Aquecedor de combustível.
86	—	Não utilizado.
87	50 A2	Motor do ventilador auxiliar.

¹ Fusível tipo M.

²Fusível tipo J.

VEÍCULO HÍBRIDO (HEV)

Diagrama de distribuição de energia

Caixa de fusíveis de alimentação

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	25 A	Motor do limpador direito.
2	—	Não utilizado.
3	15 A	Limpadores automáticos (sensor de chuva); Limpador traseiro.
4	—	Relé do motor do ventilador.
5	20 A	Parte traseira da tomada de alimentação auxiliar no console.
6	—	Relé da bomba de água eletrônica (EWP).
7	15 A	Alimentação do veículo 1.
8	20 A	Alimentação do veículo 4.
9	—	Relé do módulo de controle do trem de força.
10	20 A	Tomada de alimentação auxiliar lado do motorista 1.
11	15 A	Alimentação do veículo 2.
12	15 A	Alimentação do veículo 3.
13	10 A	Alimentação do veículo 5.
14	10 A	Alimentação do veículo 6.
15	—	Relé de ignição/partida.
16	20 A	Não utilizado (reserva).
17	20 A	Tomada de alimentação 4.
18	10 A	Módulo de controle do trem de força.
19	10 A	Sistema de assistência à direção.
20	10 A	Faróis; Interruptor dos faróis.
21	15 A	Módulo de controle da transmissão; Interface da transmissão.
22	—	Não utilizado.
23	15 A	Monitoramento de ponto cego; Câmera traseira; Sistema de controle de cruzeiro adaptativo; Luz de aviso de função de alerta de colisão; Módulo de qualidade de tensão; Sensor de qualidade do ar; Head-up display.
24	—	Não utilizado.
25	10 A	Ignição/partida – sistema de prevenção de bloqueio das rodas durante a frenagem.
26	10 A	Ignição/partida – módulo de controle do trem de força; Módulo de controle do sistema de propulsão híbrido; Caixa de fusíveis de distribuição de energia do sistema híbrido.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A	Pulverizador lateral.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Não utilizado.
33	—	Não utilizado.
34	15 A	Trava elétrica da coluna de direção.
35	15 A	Não utilizado (reserva).
36	15 A	Não utilizado (reserva).
37	5 A	Não utilizado (reserva).
38	—	Não utilizado.
39	—	Não utilizado.
40	—	Relé dos limpadores dos faróis.
41	—	Relé do sinal sonoro.
42	—	Relé da bomba de combustível.
43	—	Não utilizado.
44	5 A	Aquecimento do bico do limpador.
45	—	Não utilizado.
46	10 A	Não utilizado (reserva).
47	10 A	Interruptor de ligar/desligar os freios.
48	20 A	Sinal sonoro.
49	15 A	Alimentação do veículo F.
50	—	Não utilizado.
51	—	Não utilizado.
52	—	Não utilizado.
53	10 A	Assentos ajustáveis eletricamente.
54	5 A	Módulo de controle do sistema de propulsão híbrido.
55	5 A	Módulo de controle de energia da bateria; Conversor DC/DC.

Caixa de fusíveis — parte inferior

Na parte inferior da caixa de fusíveis, encontram-se os fusíveis. Para aceder à parte inferior da caixa de fusíveis:

1. Solte os dois ganchos em ambos os lados da caixa de fusíveis.
2. Levante a parte interna da caixa de fusíveis do suporte.
3. Deslize a caixa de fusíveis em direção ao centro do compartimento do motor.
4. Gire a parte externa da caixa de fusíveis para aceder à parte inferior.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	20 A	Dispositivo de pulverização do farol.
58	20 A	Bomba de combustível.
61	40 A	Elemento de aquecimento do para-brisa dianteiro do lado esquerdo.
62	50 A	Módulo de controle dos sistemas da carroceria.
63	—	Não utilizado.
65	20 A	Assento dianteiro aquecido.
66	40 A	Elemento de aquecimento do para-brisa dianteiro do lado direito.
67	50 A	Módulo de controle dos sistemas da carroceria.
68	40 A	Aquecimento do vidro traseiro.
69	40 A	Válvulas ABS.
70	30 A	Assento do passageiro.
71	60 A	Bomba de água elétrica.

Número	Ampere [A]	Descrição
72	30 A	Assentos traseiros ajustáveis eletricamente.
73	20 A	Assento traseiro aquecido.
74	30 A	Módulo do assento do motorista.
75	—	Não utilizado.
76	40 A	Caixa de fusíveis de distribuição de energia do sistema híbrido
77	30 A	Módulo do assento com sistema de aquecimento e ar condicionado.
78	40 A	Módulo de reboque.
79	40 A	Motor do ventilador.
80	30 A	Motor da porta traseira elétrica.
81	40 A	Inversor.
82	60 A	Bomba ABS.
83	25 A	Motor do limpador dianteiro direito.
84	—	Não utilizado.
85	20 A	Não utilizado (reserva).

Ford Galaxy e S-Max – diagrama da caixa de fusíveis

Ano de fabricação: 2022.

Caixa de fusíveis de alimentação

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	25 A3	Compartimento do motor do limpador.
2	—	Relé do motor de partida.
3	15 A1	Limpador traseiro; Sensor de chuva.
4	—	Relé do motor do ventilador.
5	20 A3	No conector de alimentação 3 – parte traseira do console.
6	—	Relé do aquecedor auxiliar #2.
7	20 A1	Módulo de controle da unidade de propulsão – alimentação do veículo 1.
8	20 A1	Módulo de controle da unidade de propulsão – alimentação do veículo 2.
9	—	Relé do módulo de controle da unidade de propulsão.
10	20 A3	No conector de alimentação 1 – parte dianteira do lado do motorista.
11	15 A2	Módulo de controle da unidade de propulsão – alimentação do veículo 4.
12	15 A2	Módulo de controle da unidade de propulsão – alimentação do veículo 3.
13	10 A2	Não utilizado (reserva).
14	10 A2	Não utilizado (reserva).
15	—	Relé de ignição/partida.
16	20 A3	No conector de alimentação 2 – console.
17	20 A3	No conector de alimentação 4 – porta-malas.
18	10 A1	Não utilizado (reserva).
19	10 A1	Ignição/partida – sistema eletrônico de assistência à direção.
20	10 A1	Ignição/partida – iluminação.
21	15 A1	Ignição/partida – controle da transmissão; Ativação/desativação da bomba de óleo da transmissão.
22	10 A1	Eletroímã da embreagem do sistema de ar condicionado.
23	15 A1	Ignição/partida; Sistema de monitoramento de ponto cego; Câmera traseira; Sistema de controle de cruzeiro adaptativo; Head-up display; Módulo de estabilização de tensão.
24	10 A1	Ignição/partida 7.
25	10 A2	Ignição/partida – sistema anti-bloqueio durante a frenagem.
26	10 A2	Ignição/partida – módulo de controle da unidade de propulsão.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A1	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé do ventilador eletrônico 1.
33	—	Relé da embreagem do sistema de ar condicionado.
34	15 A1	Bloqueio elétrico da coluna de direção.
35	—	Não utilizado.
36	—	Não utilizado.
37	—	Não utilizado.
38	—	Relé do ventilador eletrônico 2.
39	—	Relé do ventilador eletrônico 2 e 3.
40	—	Relé dos bicos dos faróis.
41	—	Relé do sinal sonoro.
42	—	Relé da bomba de combustível.
43	10 A1	Não utilizado (reserva).
44	5 A1	Aquecimento do bico do pulverizador.
45	—	Não utilizado.
46	10 A2	Sensor do alternador.
47	10 A2	Interruptor de ignição/freio.
48	20 A1	Sinal sonoro.
49	25 A1	Aquecedor de combustível.
50	10 A1	Ventilador da caixa de fusíveis.
51	—	Não utilizado.
52	—	Não utilizado.
53	10 A1	Assentos ajustáveis eletricamente.
54	5 A2	Aquecedor de combustível.
55	5 A2	Aquecedor de combustível.

¹Microfusível.

²Microfusível duplo.

³Fusível tipo M.

Caixa de fusíveis — parte inferior

Na parte inferior da caixa de fusíveis, encontram-se os fusíveis. Para aceder à parte inferior da caixa de fusíveis:

1. Solte os dois ganchos em ambos os lados da caixa de fusíveis.
2. Levante a parte interna da caixa de fusíveis do suporte.
3. Deslize a caixa de fusíveis em direção ao centro do compartimento do motor.
4. Gire a parte externa da caixa de fusíveis para aceder à parte inferior.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	20 A1	Dispositivo de pulverização do farol.
57	20 A1	Trocador de calor do motor Diesel.
58	30 A1	Alimentação da bomba de combustível.
59	40 A2	Ventilador eletrônico 3, 600 W.
60	40 A2	Ventilador eletrônico 1, 600 W; Sistema de redução catalítica seletiva.
61	40 A1	Desembaçador do para-brisa (lado esquerdo).
62	50 A2	Módulo de controle dos sistemas da carroceria 1.
63	25 A1	Ventilador eletrônico 2, 600 W.
64	30 A1	Aquecedor auxiliar 3.
65	20 A1	Assento dianteiro aquecido.
66	40 A1	Desembaçador do para-brisa (lado direito).
67	50 A2	Módulo de controle dos sistemas da carroceria 2.
68	40 A1	Aquecimento do vidro traseiro.
69	30 A1	Válvulas do sistema anti-bloqueio durante a frenagem.
70	30 A1	Assento do passageiro.

Número	Ampere [A]	Descrição
71	60 A2	Aquecedor auxiliar #2.
72	30 A1	Assentos traseiros ajustáveis eletricamente.
73	20 A1	Assentos traseiros aquecidos.
74	30 A1	Módulo do assento do motorista.
75	30 A1	Aquecedor auxiliar 1.
76	20 A1	Bomba de óleo da transmissão.
77	30 A1	Módulo do assento com sistema de aquecimento e ar condicionado.
78	40 A1	Módulo de reboque.
79	40 A1	Motor do ventilador.
80	40 A1	Módulo da porta traseira elétrica.
81	40 A1	Inversor 220 V.
82	60 A2	Bomba do sistema anti-bloqueio durante a frenagem.
83	25 A1	Motor do limpador 1.
84	30 A1	Eletroímã do motor de partida.
85	20 A1	Aquecedor de combustível.
86	—	Não utilizado.
87	50 A2	Motor do ventilador auxiliar.

¹ Fusível tipo M.

² Fusível tipo J.

Caixa de fusíveis no compartimento de passageiros

A caixa de fusíveis está localizada sob o painel de instrumentos, à esquerda da coluna de direção.

Dica: Para facilitar o acesso à caixa de fusíveis, o painel de acabamento pode ser removido.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	10 A1	Não utilizado.
2	7,5 A1	Assentos com função de memória, apoio lombar, espelho elétrico.
3	20 A1	Destravamento da porta do motorista.
4	5 A1	Interruptor eletrônico do freio do reboque, não de fábrica.
5	20 A1	Interruptor de ignição. Botão do interruptor de ignição.
6	10 A2	Bobina do relé para aquecimento do assento.
7	10 A2	Não utilizado (reserva).
8	10 A2	Não utilizado (reserva).
9	10 A2	Não utilizado (reserva).
10	5 A2	Teclado; Módulo da porta traseira elétrica.
11	5 A2	Não utilizado.
12	7,5 A2	Sistema de aquecimento, ventilação e ar condicionado; Interruptor da transmissão.
13	7,5 A2	Bloqueio da coluna de direção; Conjunto de indicadores; Lógica Datalink.
14	10 A2	Módulo de controle eletrônico da bateria (HEV); Conversor de corrente contínua.
15	10 A2	Porta do conector de diagnóstico.
16	15 A1	Bloqueio de abertura de portas para crianças; Destravamento do porta-malas.
17	5 A2	Não utilizado (reserva).
18	5 A2	Ignição. Botão Start/Stop.

Número	Ampere [A]	Descrição
19	7,5 A2	Luz de controle de desativação do airbag do passageiro; Indicador de transmissão.
20	7,5 A2	Não utilizado (reserva).
21	5 A2	Sensor de umidade e temperatura no veículo; Sistema de monitoramento de ponto cego; Câmera traseira; Sistema de controle de cruzeiro adaptativo.
22	5 A2	Sensor de presença de passageiro no assento.
23	10 A1	atraso na alimentação de acessórios (lógica do conversor, lógica do teto solar).
24	20 A1	Travamento central.
25	30 A1	Porta do motorista (vidro, espelho).
26	30 A1	Porta do passageiro dianteiro (vidro, espelho).
27	30 A1	Teto solar.
28	20 A1	Amplificador.
29	30 A1	Porta traseira do lado do motorista (vidro).
30	30 A1	Porta traseira do lado do passageiro (vidro).
31	15 A1	Não utilizado (reserva).
32	10 A1	Sistema de localização por satélite; Display; Controle de voz; Sistema de controle de cruzeiro adaptativo; Rádio.
33	20 A1	Rádio.
34	30 A1	Barramento de partida/start (fusíveis nº 19, 20, 21, 22, 35, 36, 37, interruptor de instalação).
35	5 A1	Módulo de controle do sistema de segurança suplementar.
36	15 A1	Espelho com função de escurecimento automático; Assento aquecido; Interruptor de pausa controlado por computador; Sistema de assistência à manutenção de faixa; Controle automático de farol alto.
37	15 A1	Volante aquecido.
38	30 A	Não utilizado (reserva).

Sobre o Ford Galaxy e S-MAX (2015-2022)

O Ford Galaxy e o S-MAX são modelos de automóveis populares que foram fabricados entre 2015 e 2022. Estes veículos são conhecidos pela sua amplitude e conforto, o que os torna ideais para viagens em família e longas jornadas. Ambos os modelos oferecem diversas opções de motorização, incluindo motores a gasolina e diesel, que proporcionam um desempenho e eficiência equilibrados. O Ford Galaxy e o S-MAX estão equipados com tecnologias modernas e elementos de segurança que aumentam o conforto e a proteção dos passageiros.

Diagrama da caixa de fusíveis do Ford Galaxy e S-MAX

Esta página apresenta o diagrama da caixa de fusíveis para os modelos Ford Galaxy e S-MAX. A caixa de fusíveis nestes veículos está tipicamente localizada no compartimento do motor e no interior, geralmente perto do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores em ampères e os componentes que protegem. Ao substituir fusíveis, é sempre importante usar fusíveis de substituição com o mesmo valor em ampères para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral da sua disposição e funções.
