Ford Transit Custom/Tourneo Custom (2019-2020…) – caixa de fusíveis

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – diagrama da caixa de fusíveis

Compartimento de passageiros

Duas caixas de fusíveis estão localizadas atrás do painel removível sob o volante – a caixa de fusíveis está localizada à direita e o módulo de controle da carroceria à esquerda (em veículos com volante à direita – vice-versa).

Caixa de pré-fusíveis

Localizada sob o banco do motorista.

Compartimento do motor

2.0L Ecoblue & Veículo Elétrico Híbrido Plug-in (PHEV)

2,2 l Diesel

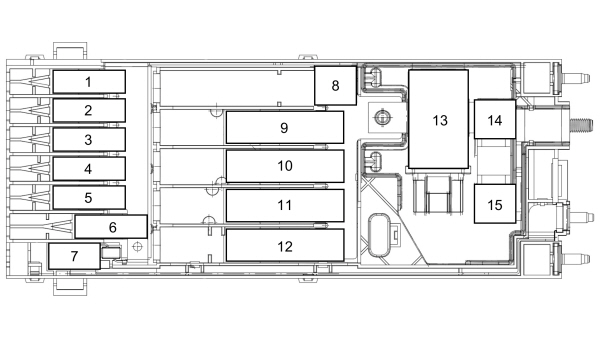

Caixa de pré-fusíveis

Atribuição de fusíveis na caixa de pré-fusíveis (2,0 l Ecoblue e PHEV)

Nº	Ampere [A]	Descrição
1	125A	Módulo de controle da carroceria.
2	80A	Direção assistida eletrônica.
3	150A	Aquecedor auxiliar.
4	–	Não utilizado.
5	–	Não utilizado.
6	150A	Caixa de fusíveis do compartimento de passageiros.
7	60A	Caravana
8	–	Bateria
9	470A	Inversor DC / DC.
10	300A	Caixa de fusíveis do compartimento do motor.
11	–	Não utilizado.
12	150A	Caixa de fusíveis do motorista.
13	–	Relé de descarga de carga.
14	180A	Ponto de alimentação auxiliar 1.
15	60A	Ponto de alimentação auxiliar 2.

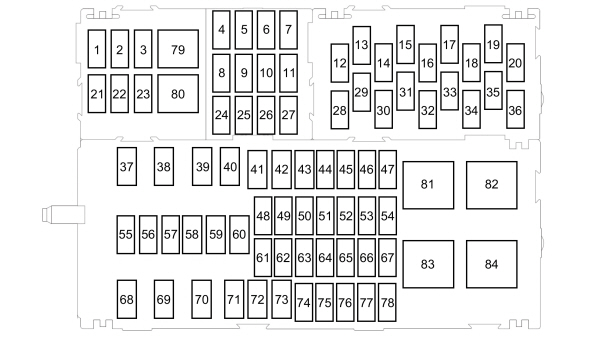

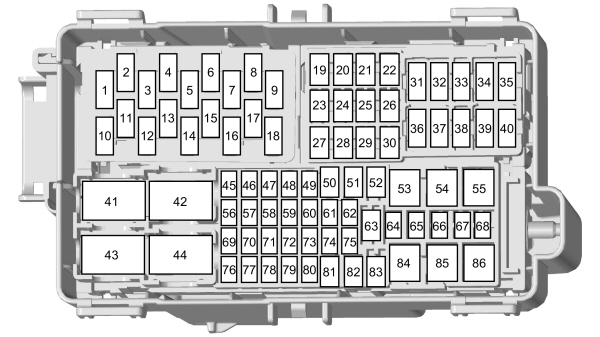

Caixa de fusíveis do compartimento de passageiros

Atribuição de fusíveis no painel de instrumentos (2,0 l Ecoblue)

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	5A	Porta USB.
2	–	Não utilizado.
3	5A	Porta USB.
4	–	Não utilizado.
5	5A	Porta USB.
6	–	Não utilizado.
7	–	Não utilizado.
8	–	Não utilizado.
9	10 A	Espelhos aquecidos.
10	–	Não utilizado.
11	–	Não utilizado.
12	–	Não utilizado.
13	–	Não utilizado.
14	–	Não utilizado.
15	–	Não utilizado.
16	5A	Sensor de chuva.
17	–	Não utilizado.
18	20A	Motor do limpador traseiro.
19	–	Não utilizado.
20	–	Não utilizado.
21	20A	Vidro traseiro aquecido.
22	20A	Vidro traseiro aquecido.
23	20A	Ponto de alimentação auxiliar.
24	20A	Ponto de alimentação auxiliar.
25	25A	Motor do limpador dianteiro.
26	25A	Motor do limpador dianteiro.
27	–	Não utilizado.
28	–	Não utilizado.
29	–	Não utilizado.
30	–	Não utilizado.
31	–	Não utilizado.
32	–	Não utilizado.
33	–	Não utilizado.
34	–	Não utilizado.
35	–	Não utilizado.
36	–	Não utilizado.
37	–	Não utilizado.
38	–	Não utilizado.
39	–	Não utilizado.
40	–	Não utilizado.
41	–	Não utilizado.
42	40A	Relé de partida/parada.

Nº	Ampere [A]	Descrição
43	–	Relé de adaptação.
44	40A	Relé de partida/parada.
45	10 A	Módulo de adaptação.
46	15A	Módulo de reboque.
47	5A	Aquecedor a combustível.
48	–	Não utilizado.
49	10 A	Interruptor do pedal do freio.
50	–	Não utilizado.
51	–	Não utilizado.
52	30A	Assento do motorista com suporte.
53	60A	Bateria
54	60A	Inversor de potência.
55	50A	Módulo de controle da carroceria.
56	–	Não utilizado.
57	–	Não utilizado.
58	10 A	Interface do módulo da carroceria; Módulo de controle da interface do instalador; Segunda caixa de fusíveis.
59	–	Não utilizado.
60	–	Não utilizado.
61	7,5A	Tacógrafo.
62	15A	Módulo de interface do instalador.
63	20A	Ponto de alimentação auxiliar.
64	–	Não utilizado.
65	–	Não utilizado.
66	10 A	Sistema de relé de desconexão aprimorado.
67	–	Não utilizado.
68	5A	Módulo de reboque.
69	30A	Direção assistida eletrônica.
70	–	Não utilizado.
71	10 A	Assentos aquecidos.
72	10 A	Assentos aquecidos.
73	20A	Módulo de iluminação frontal adaptativa; Ajuste dos faróis.
74	–	Não utilizado.
75	10 A	Caixa de fusíveis de distribuição de energia.
76	–	Não utilizado.
77	5A	Interruptor dos faróis.
78	–	Não utilizado.
79	5A	Relé de partida/parada.
80	–	Não utilizado.
81	–	Não utilizado.
82	–	Não utilizado.
83	15A	Módulo de controle da dinâmica do veículo.
84	50A	Módulo de controle da carroceria.
85	–	Não utilizado.
86	50A	Módulo de controle da carroceria.

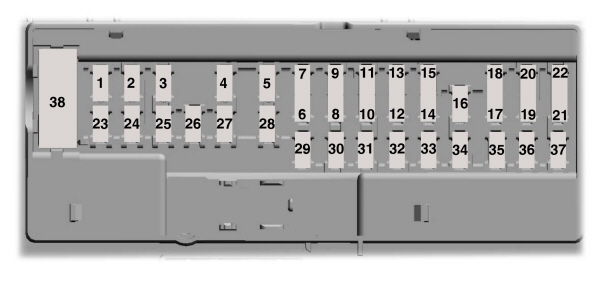

Módulo de controle da carroceria

Atribuição de fusíveis na unidade de controle da carroceria (2,0 l Ecoblue)

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	–	Não utilizado.
2	10 A	Inversor de potência.
3	7,5A	Interruptor da janela elétrica; Espelhos externos operados eletricamente.
4	20A	Não utilizado.
5	–	Não utilizado.
6	10 A	Alarme anti-roubo.
7	10 A	Não utilizado.
8	5A	Modem telemático.
9	5A	Sensor de intrusão; Ar condicionado traseiro.
10	–	Não utilizado.
11	–	Não utilizado.
12	7,5A	Controle do ar condicionado.
13	7,5A	Conexão de dados; Coluna de direção; Painel de instrumentos.
14	15A	Módulo de gerenciamento de energia da bateria – MHEV.
15	15A	Módulo SYNC 3.
16	–	Não utilizado.
17	7,5A	Tacógrafo.
18	7,5A	Não utilizado.

Nº	Ampere [A]	Descrição
19	5A	Alarme acústico alimentado por bateria.
20	5A	Ignição.
21	5A	Controle de aquecimento com coeficiente de temperatura positivo.
22	5A	Módulo de controle de aviso de pedestres.
23	30A	Não utilizado.
24	30A	Não utilizado.
25	20A	Módulo da porta do motorista.
26	30A	Módulo da porta do passageiro.
27	30A	Não utilizado.
28	30A	Não utilizado.
29	15A	Não utilizado.
30	5A	Não utilizado.
31	10 A	Conexão de dados; Receptor de chave remota.
32	20A	Rádio; Módulo telemático.
33	–	Não utilizado.
34	30A	Tacógrafo; Centro de mensagens; Aquecimento com coeficiente de temperatura positivo; Inversor DC / AC; Câmera do sistema de manutenção de faixa; Assistência de estacionamento; Coluna de direção.
35	5A	Não utilizado.
36	15A	Assistência de estacionamento; Câmera do sistema de manutenção de faixa; Módulo de controle da coluna de direção.
37	20A	Não utilizado.
38	30A	Janelas elétricas.

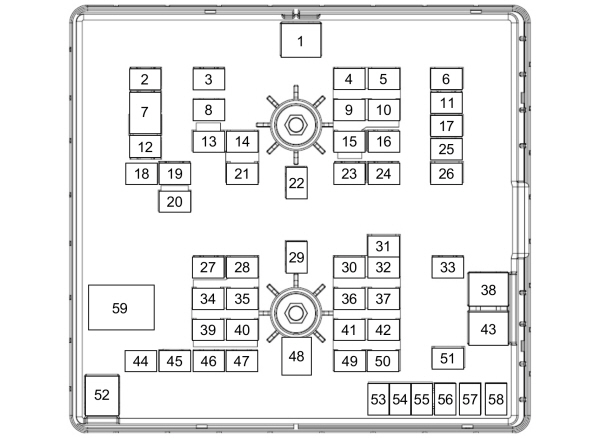

Caixa de fusíveis do compartimento do motor

Atribuição de fusíveis no compartimento do motor (2,0L Ecoblue)

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	50A	Limpadores de para-brisa.
2	–	Não utilizado.
3	40A	Elemento de aquecimento do para-brisa dianteiro direito.
4	15A	Bomba do lavador traseiro.
5	–	Não utilizado.
6	–	Não utilizado.
7	40A	Motor do ventilador dianteiro.
8	40A	Elemento de aquecimento do para-brisa dianteiro esquerdo.
9	15A	Trava da porta traseira.
10	5A	Módulo de controle de energia da bateria – MHEV.
11	40A	Ponto de alimentação auxiliar. Porta USB.
12	20A	Buzina
13	20A	Sistema de redução catalítica seletiva.
14	10 A	Alimentação do veículo 5.
15	–	Não utilizado.
16	–	Não utilizado.
17	10 A	Faróis de alta intensidade à direita.
18	40A	Aquecedor do vidro traseiro.
19	20A	Faróis de neblina dianteiros.
20	10 A	Espelhos retrovisores elétricos.
21	15A	Alimentação do veículo 4.
22	40A	Motor do ventilador traseiro.
23	20A	Bomba de combustível.
24	40A	Relé do motor de partida.
25	40A	Ponto de alimentação auxiliar.
26	10 A	Faróis de alta intensidade à esquerda.
27	40A	Sistema de redução catalítica seletiva.
28	20A	Alimentação do veículo 1.
29	40A	Aquecedor do filtro de combustível.

Nº	Ampere [A]	Descrição
30	15A	Bomba de líquido de arrefecimento.
31	5A	Sistema de prevenção de bloqueio das rodas.
32	15A	Módulo de controle da transmissão.
33	30A	Motor de partida.
34	15A	Sistema de redução catalítica seletiva.
35	15A	Potência do veículo 2.
36	5A	Motor de partida integrado com correia – MHEV.
37	5A	Velas de ignição. Módulo de controle do sistema de propulsão.
38	60A	Velas de ignição.
39	15A	Sistema de redução catalítica seletiva.
40	10 A	Potência do veículo 3.
41	10 A	Monitor das velas de ignição.
42	15A	Unidade de controle da transmissão.
43	60A	Bomba do sistema de prevenção de bloqueio.
44	25A	Ventilador de arrefecimento.
45	30A	Tomada para reboque.
46	–	Não utilizado.
47	40A	Suspensão traseira.
48	50A	Ventilador de arrefecimento.
49	15A	Sensor de óxidos de nitrogênio.
50	5A	Aquecedor de combustível do bloco fechado.
51	10 A	Embreagem do ar condicionado.
52	50A	Ventilador de arrefecimento.
53	5A	Tensor ativo – MHEV.
54	20A	Alarme de emergência.
55	25A	Bomba de óleo da transmissão.
56	20A	Aquecimento auxiliar a combustível.
57	25A	Sistema de prevenção de bloqueio com controle eletrônico de estabilidade.
58	30A	Tomada para reboque.
59	–	Relé do ventilador de arrefecimento.

Caixa de pré-fusíveis

Atribuição de fusíveis na caixa de pré-fusíveis (2,0 l Ecoblue e PHEV)

Nº	Ampere [A]	Descrição
1	125A	Módulo de controle da carroceria.
2	80A	Direção assistida eletrônica.
3	150A	Aquecedor auxiliar.
4	–	Não utilizado.
5	–	Não utilizado.
6	150A	Caixa de fusíveis do compartimento de passageiros.
7	60A	Caravana
8	–	Bateria
9	470A	Inversor DC / DC.
10	300A	Caixa de fusíveis do compartimento do motor.
11	–	Não utilizado.
12	150A	Caixa de fusíveis do motorista.
13	–	Relé de descarga de carga.
14	180A	Ponto de alimentação auxiliar 1.
15	60A	Ponto de alimentação auxiliar 2.

Caixa de fusíveis do compartimento de passageiros

Atribuição de fusíveis no painel de instrumentos (PHEV)

Nº	Ampere [A]	Descrição
1	–	Não utilizado.
2	–	Não utilizado.
3	–	Não utilizado.
4	20A	Vidro traseiro aquecido.
5	20A	Vidro traseiro aquecido.
6	–	Não utilizado.
7	–	Não utilizado.
8	25A	Motor do limpador dianteiro.
9	25A	Motor do limpador dianteiro.
10	20A	Ponto de alimentação auxiliar.
11	20A	Ponto de alimentação auxiliar.
12	10 A	Espelhos externos aquecidos.
13	–	Não utilizado.
14	–	Não utilizado.
15	–	Não utilizado.
16	5A	Porta USB.
17	–	Não utilizado.
18	5A	Porta USB.
19	–	Não utilizado.
20	5A	Porta USB.
21	–	Não utilizado.
22	–	Não utilizado.
23	–	Não utilizado.
24	–	Não utilizado.
25	–	Não utilizado.
26	–	Não utilizado.
27	–	Não utilizado.
28	20A	Motor do limpador traseiro.
29	–	Não utilizado.
30	5A	Limpadores automáticos.
31	–	Não utilizado.
32	15A	Módulo de controle do veículo.
33	15A	Módulo de controle do veículo.
34	15A	Módulo de controle do veículo.
35	–	Não utilizado.
36	–	Não utilizado.
37	50A	Módulo de controle da carroceria.
38	60A	Inversor DC / AC.
39	–	Não utilizado.
40	30A	Assento do motorista com suporte.
41	–	Não utilizado.
42	–	Não utilizado.
43	10 A	Interruptor do freio.
44	–	Não utilizado.
45	10 A	Gerador DC / Inversor AC.
46	15A	Módulo de reboque.
47	10 A	Módulo Upfitter.
48	15A	Interface Upfitter.
49	5A	Tacógrafo.
50	–	Não utilizado.
51	10 A	Sistema de informação de ponto cego.
52	10 A	Caixa de fusíveis do compartimento do motor.
53	–	Não utilizado.
54	–	Não utilizado.
55	5A	Módulo de reboque.
56	–	Não utilizado.
57	10 A	Relé Upfitter.
58	–	Não utilizado.
59	–	Não utilizado.
60	20A	Ponto de alimentação auxiliar.
61	10 A	Caixa de fusíveis do compartimento do motor.
62	–	Não utilizado.
63	20A	Controle de iluminação.
64	10 A	Assentos aquecidos.
65	10 A	Assentos aquecidos.
66	–

Nº	Ampere [A]	Descrição
1	–	Não utilizado.
2	–	Não utilizado.
3	–	Não utilizado.
4	20A	Vidro traseiro aquecido.
5	20A	Vidro traseiro aquecido.
6	–	Não utilizado.
7	–	Não utilizado.
8	25A	Motor do limpador dianteiro.
9	25A	Motor do limpador dianteiro.
10	20A	Ponto de alimentação auxiliar.
11	20A	Ponto de alimentação auxiliar.
12	10 A	Espelhos externos aquecidos.
13	–	Não utilizado.
14	–	Não utilizado.
15	–	Não utilizado.
16	5A	Porta USB.
17	–	Não utilizado.
18	5A	Porta USB.
19	–	Não utilizado.
20	5A	Porta USB.
21	–	Não utilizado.
22	–	Não utilizado.
23	–	Não utilizado.
24	–	Não utilizado.
25	–	Não utilizado.
26	–	Não utilizado.
27	–	Não utilizado.
28	20A	Motor do limpador traseiro.
29	–	Não utilizado.
30	5A	Limpadores automáticos.
31	–	Não utilizado.
32	15A	Unidade de controle do veículo.
33	15A	Unidade de controle do veículo.
34	15A	Unidade de controle do veículo.
35	–	Não utilizado.
36	–	Não utilizado.
37	50A	Unidade de controle da carroceria.
38	60A	Inversor de corrente contínua / corrente alternada.
39	–	Não utilizado.
40	30A	Assento do motorista com suporte.
41	–	Não utilizado.
42	–	Não utilizado.
43	10 A	Interruptor do freio.
44	–	Não utilizado.
45	10 A	Gerador de corrente contínua / inversor de corrente alternada.
46	15A	Unidade de controle do reboque.
47	10 A	Módulo Upfitter.
48	15A	Interface Upfitter.
49	5A	Tacógrafo.
50	–	Não utilizado.
51	10 A	Sistema de informação de ponto cego.
52	10 A	Caixa de fusíveis do compartimento do motor.
53	–	Não utilizado.
54	–	Não utilizado.
55	5A	Unidade de controle do reboque.
56	–	Não utilizado.
57	10 A	Relé Upfitter.
58	–	Não utilizado.
59	–	Não utilizado.
60	20A	Ponto de alimentação auxiliar.
61	10 A	Caixa de fusíveis do compartimento do motor.
62	–	Não utilizado.
63	20A	Controle de iluminação.
64	10 A	Assentos aquecidos.
65	10 A	Assentos aquecidos.
66	–

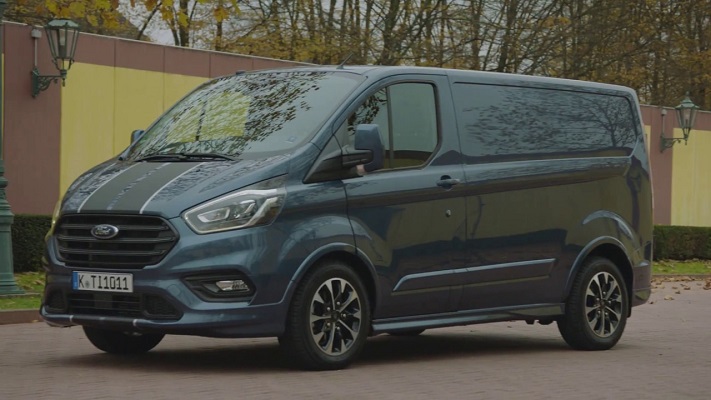

Sobre o Ford Transit Custom/Tourneo Custom (2019-2020…)

O Ford Transit Custom e o Tourneo Custom são modelos populares que se destacam pela sua versatilidade e fiabilidade. Estes veículos são ideais tanto para uso comercial como familiar, tornando-os uma escolha popular entre os condutores. Os modelos de 2019-2020 oferecem várias opções de motor, incluindo variantes a diesel e a gasolina, que proporcionam um equilíbrio ideal entre desempenho e economia de combustível. O interior foi concebido com ênfase no conforto e funcionalidade, oferecendo amplo espaço para passageiros e carga. As tecnologias modernas e os recursos de segurança garantem que a condução não seja apenas confortável, mas também segura.

Diagrama da caixa de fusíveis do Ford Transit Custom/Tourneo Custom

Esta página mostra o diagrama da caixa de fusíveis para os modelos Ford Transit Custom e Tourneo Custom. Nestes veículos, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do condutor e sob o capô. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o bom funcionamento dos sistemas elétricos do veículo, por isso é importante ter uma visão geral da sua disposição e funções.
