Diagrama de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2007.

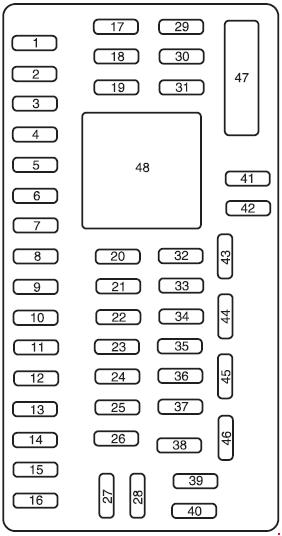

Cabine

O painel de fusíveis está localizado atrás do revestimento à esquerda do espaço para os pés do motorista, perto do freio, atrás da tampa.

Para remover o revestimento, deslize a alavanca de liberação para a direita e, em seguida, puxe o revestimento.
Para remover a tampa do painel de fusíveis, pressione as abas em ambos os lados da tampa e, em seguida, remova a tampa.

Para reinstalar a tampa do painel de fusíveis, posicione a parte superior da tampa no painel de fusíveis e, em seguida, pressione a parte inferior da tampa até que ela se encaixe no lugar. Puxe suavemente a tampa para garantir que esteja segura.

Para reinstalar o revestimento, alinhe as abas na parte inferior do painel com as ranhuras, pressione o painel e deslize a alavanca de liberação para a esquerda para prender o painel.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva)
2	15A	Não utilizado (reserva)
3	15A	Sistema de Entretenimento Familiar (FES); Controle dos bancos traseiros.
4	30A	Não utilizado (reserva)
5	10 A	Iluminação do teclado; Assento da segunda fila; Sistema de Monitoramento da Pressão dos Pneus (TPMS); Bloqueio da Transmissão do Freio (BSI).
6	20A	Sinalizadores de direção
7	10 A	Faróis (esquerdo)
8	10 A	Faróis (direito)
9	15A	Iluminação interior; Luzes do porta-malas.
10	15A	Luz de fundo; Luzes de cortesia.
11	10 A	Tração nas quatro rodas
12	7,5A	Interruptor de alimentação do espelho; Memória do banco elétrico do lado do motorista; Módulo do banco do motorista – manter alimentação (KA).
13	7,5A	Não utilizado (reserva)
14	10 A	Não utilizado (reserva)
15	10 A	Controle de clima
16	15A	Não utilizado (reserva)
17	20A	Alimentação de todos os blocos do motor; Destravamento da tampa traseira; Teto solar.
18	20A	Não utilizado (reserva)
19	25A	Limpador traseiro
20	15A	Conexões de dados
21	15A	Faróis de neblina
22	15A	Luzes de estacionamento
23	15A	Faróis altos

Número	Ampere [A]	Descrição
24	20A	Relé da buzina
25	10 A	Lâmpadas de cortesia; Luzes interiores.
26	10 A	Conjunto de indicadores do painel de instrumentos
27	20A	Ignição
28	5A	Rádio
29	5A	Conjunto de indicadores do painel de instrumentos
30	5A	Interruptor de cancelamento de sobrecarga
31	10 A	Bússola; Regulação automática do espelho.
32	10 A	Não utilizado (reserva)
33	10 A	Não utilizado (reserva)
34	5A	Sensor de ângulo de direção
35	10 A	Assistência de estacionamento traseiro; AWD; Módulo do banco aquecido.
36	5A	Transceptor PATS
37	10 A	Controle de clima
38	20A	Subwoofer/amplificador (rádio de áudio)
39	20A	Rádio
40	20A	Não utilizado (reserva)
41	15A	Função de acesso atrasado para iluminação do rádio e interruptor de travamento
42	10 A	Não utilizado (reserva)
43	10 A	Lógica do limpador traseiro
44	10 A	Canal de acessórios do cliente
45	5A	Lógica do limpador dianteiro; Alimentação do relé do ar condicionado.
46	7,5A	Sensor de Classificação de Ocupantes (OCS); Indicador de Desativação do Airbag do Passageiro (PADI).
47	Disjuntor 30A	Vidros elétricos
48	—	Relé de acessórios atrasados

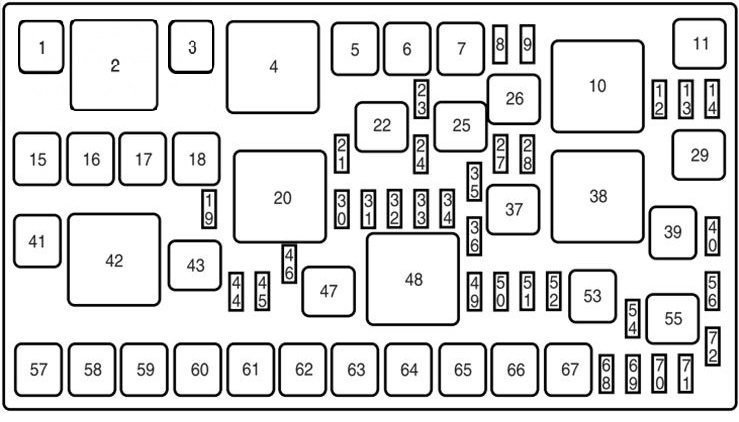

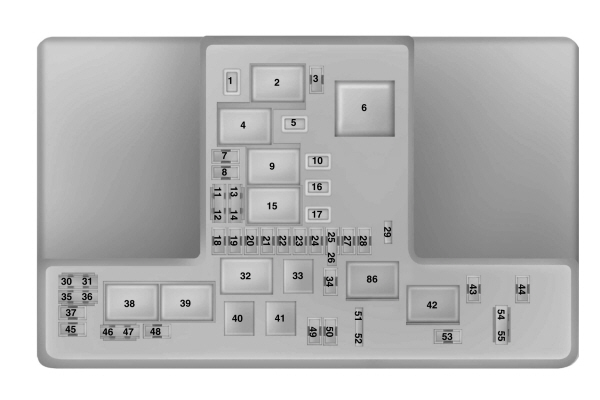

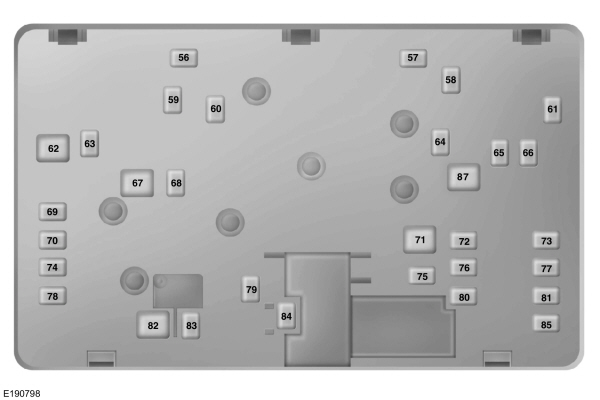

Motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Relé do motor do ventilador
3	—	Não utilizado
4	—	Não utilizado
5	40A**	Ventilador de arrefecimento (veículos com reboque)
5	60A**	Ventilador de arrefecimento (veículos sem reboque)
6	40A**	Ventilador de arrefecimento (apenas reboque)
7	—	Não utilizado
8	10 A*	Alternador
9	20 A*	Luzes de posição do reboque
10	—	Não utilizado
11	—	Relé da luz de posição do reboque
12	—	Não utilizado
13	—	Não utilizado
14	—	Não utilizado
15	40A**	Motor da bomba ABS
16	30A**	Bancos dianteiros aquecidos
17	20A**	Acendedor de cigarros/Ponto de alimentação
18	30A**	Teto solar panorâmico
19	—	Diodo da bomba de combustível
20	—	Relé PCM
21	7,5 A*	PCM – Manter alimentação (KA)
22	—	Relé da luz de freio esquerda do reboque
23	—	Não utilizado
24	15 A*	Luz de freio/reboque esquerdo
25	—	Relé de destravamento do banco traseiro
26	—	Relé da bomba de combustível
27	10 A*	Destravamento do banco traseiro
28	15 A*	Espelho aquecido
29	—	Relé do espelho aquecido
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Não utilizado
35	10 A*	Interruptor do ar condicionado

Número	Ampere [A]	Descrição
36	—	Não utilizado
37	—	Relé do compressor do ar condicionado
38	—	Relé do desembaçador do vidro traseiro
39	40A**	Desembaçador do vidro traseiro
40	—	Não utilizado
41	30A**	Motor de partida
42	—	Relé do motor de partida
43	—	Relé da lâmpada de ré
44	10 A*	Luzes de ré
45	—	Não utilizado
46	15 A*	Luz de freio/luz de reboque direita
47	—	Relé da luz de freio/luz de reboque direita
48	—	Relé de partida
49	10 A*	PCM ISPR
50	10 A*	ABS Início/Partida
51	—	Não utilizado
52	5A*	Bobina do relé da bomba de combustível
53	30A**	SPDJB Início/Partida
54	—	Não utilizado
55	—	Não utilizado
56	—	Diodo do compressor do ar condicionado
57	40A**	Válvulas ABS
58	30A**	Limpadores dianteiros
59	—	Não utilizado
60	30A**	Banco do motorista elétrico
61	30A**	Banco do passageiro elétrico
62	—	Não utilizado
63	40A**	Motor do ventilador
64	20A**	Acendedor de cigarros/Ponto de alimentação
65	20A**	Acendedor de cigarros/Ponto de alimentação
66	20A**	Acendedor de cigarros/Ponto de alimentação
67	—	Não utilizado
68	15 A*	Bomba de combustível
69	—	Não utilizado
70	—	Não utilizado
71	10 A*	Luzes de freio
72	—	Não utilizado
		* Mini fusíveis ** Fusíveis de cartucho

Diagrama de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2008.

Cabine

O painel de fusíveis está localizado atrás do revestimento no lado esquerdo do espaço para os pés do motorista, perto do freio de estacionamento, atrás da tampa.

Para remover o revestimento, deslize a alavanca de liberação para a direita e, em seguida, puxe o revestimento.
Para remover a tampa do painel de fusíveis, pressione as abas em ambos os lados da tampa e, em seguida, remova a tampa.

Para reinstalar a tampa do painel de fusíveis, posicione a parte superior da tampa no painel de fusíveis e, em seguida, pressione a parte inferior da tampa até que ela se encaixe no lugar. Puxe suavemente a tampa para garantir que esteja segura.

Para reinstalar o revestimento, alinhe as abas na parte inferior do painel com as ranhuras, pressione o painel e deslize a alavanca de liberação para a esquerda para prender o painel.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva)
2	15A	Não utilizado (reserva)
3	15A	Sistema de Entretenimento Familiar (FES); Controle dos bancos traseiros; SYNC
4	30A	Vidro dianteiro inteligente do motorista
5	10 A	Iluminação do teclado; Assento da segunda fila; Sistema de Monitoramento da Pressão dos Pneus (TPMS); Bloqueio da alavanca de câmbio (BSI).
6	20A	Sinalizadores de direção
7	10 A	Faróis (esquerdo)
8	10 A	Faróis (direito)
9	15A	Iluminação interior; Luzes do porta-malas.
10	15A	Iluminação; Luzes de boas-vindas.
11	10 A	Tração nas quatro rodas
12	7,5A	Interruptor de alimentação do espelho; Memória do banco elétrico do lado do motorista; Módulo do banco do motorista – manter alimentação (KA).
13	5A	Não utilizado (reserva)
14	10 A	Módulo da porta traseira elétrica
15	10 A	Controle de clima
16	15A	Não utilizado (reserva)
17	20A	Alimentação do motor de travamento; Destravamento da porta traseira; Teto solar.
18	20A	Não utilizado (reserva)
19	25A	Limpador do vidro traseiro
20	15A	Dados de conexão
21	15A	Faróis de neblina
22	15A	Luzes de estacionamento
23	15A	Faróis altos

Número	Ampere [A]	Descrição
24	20A	Relé da buzina
25	10 A	Lâmpadas de cortesia; Luzes interiores.
26	10 A	Conjunto de indicadores do painel de instrumentos
27	20A	Ignição
28	5A	Rádio
29	5A	Conjunto de indicadores do painel de instrumentos
30	5A	Interruptor de cancelamento de sobrecarga
31	10 A	Regulação automática do espelho
32	10 A	Não utilizado (reserva)
33	10 A	Não utilizado (reserva)
34	5A	Sensor de ângulo de direção
35	10 A	Assistência de estacionamento traseiro; AWD; Módulo do banco aquecido
36	5A	Transceptor PATS
37	10 A	Controle de clima
38	20A	Subwoofer/amplificador (rádio de áudio)
39	20A	Rádio
40	20A	Não utilizado (reserva)
41	15A	Função de acesso atrasado para iluminação do rádio e interruptor de travamento
42	10 A	Não utilizado (reserva)
43	10 A	Lógica do limpador traseiro
44	10 A	Canal de acessórios do cliente
45	5A	Lógica dos limpadores dianteiros; Alimentação do relé do ar condicionado.
46	7,5A	Sensor de Classificação de Ocupantes (OCS); Indicador de Desativação do Airbag do Passageiro (PADI)
47	Disjuntor 30A	Vidros elétricos
48	—	Relé de acessórios atrasados

Motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Relé do motor do ventilador
3	—	Não utilizado
4	—	Não utilizado
5	40A**	Ventilador de arrefecimento (veículos com reboque)
5	60A**	Ventilador de arrefecimento (veículos sem reboque)
6	40A**	Ventilador de arrefecimento (apenas reboque)
7	—	Não utilizado
8	10 A*	Alternador
9	20 A*	Luzes de posição do reboque
10	—	Não utilizado
11	—	Relé da luz de posição do reboque
12	—	Não utilizado
13	—	Não utilizado
14	—	Não utilizado
15	40A**	Motor da bomba ABS
16	30A**	Bancos dianteiros aquecidos
17	20A**	Acendedor de cigarros/Ponto de alimentação
18	20A**	Teto solar panorâmico
19	—	Diodo da bomba de combustível
20	—	Relé PCM
21	7,5 A*	PCM – Manter alimentação (KA)
22	—	Relé da luz de freio/ré do reboque esquerdo
23	—	Diodo de partida integrado de um toque (OTIS)
24	10 A*	Luz de freio/reboque esquerdo
25	—	Relé de destravamento do banco traseiro
26	—	Relé da bomba de combustível
27	10 A*	Destravamento do banco traseiro
28	15 A*	Espelho aquecido
29	—	Relé do espelho aquecido
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Não utilizado
35	10 A*	Interruptor do ar condicionado

Número	Ampere [A]	Descrição
36	—	Não utilizado
37	—	Relé do compressor do ar condicionado
38	—	Relé do desembaçador do vidro traseiro
39	40A**	Desembaçador do vidro traseiro
40	—	Não utilizado
41	30A**	Motor de partida
42	—	Relé do motor de partida
43	—	Relé da lâmpada de ré
44	10 A*	Luzes de ré
45	—	Não utilizado
46	10 A*	Luz de freio/reboque direita
47	—	Relé da luz de freio/reboque direita
48	—	Relé de partida/ignição
49	10 A*	PCM ISPR
50	10 A*	ABS Início/Ignição
51	—	Não utilizado
52	5A*	Bobina do relé da bomba de combustível
53	30A**	SPDJB Início/Ignição
54	—	Não utilizado
55	—	Não utilizado
56	—	Diodo do compressor do ar condicionado
57	40A**	Válvulas ABS
58	30A**	Limpadores dianteiros
59	30A**	Porta elétrica
60	30A**	Banco do motorista elétrico
61	30A**	Banco do passageiro elétrico
62	—	Não utilizado
63	40A**	Motor do ventilador
64	20A**	Acendedor de cigarros/ponto de alimentação
65	20A**	Acendedor de cigarros/ponto de alimentação
66	20A**	Acendedor de cigarros/ponto de alimentação
67	—	Não utilizado
68	15 A*	Bomba de combustível
69	—	Não utilizado
70	—	Não utilizado
71	10 A*	Luzes de freio
72	—	Não utilizado
		* Mini fusíveis ** Fusíveis de cartucho

Diagrama de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2009.

Cabine

O painel de fusíveis está localizado atrás do revestimento no lado esquerdo do espaço para os pés do motorista, perto do freio, atrás da tampa.

Para remover o revestimento, deslize a alavanca de liberação para a direita e, em seguida, puxe o revestimento.
Para remover a tampa do painel de fusíveis, pressione as abas em ambos os lados da tampa e, em seguida, remova a tampa.

Para reinstalar a tampa do painel de fusíveis, posicione a parte superior da tampa no painel de fusíveis e, em seguida, pressione a parte inferior da tampa até que ela se encaixe no lugar. Puxe suavemente a tampa para garantir que esteja segura.

Para reinstalar o revestimento, alinhe as abas na parte inferior do painel com as ranhuras, pressione o painel e deslize a alavanca de liberação para a esquerda para prender o painel.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva)
2	15A	Não utilizado (reserva)
3	15A	SYNC
4	30A	Vidro dianteiro inteligente do motorista
5	10 A	Iluminação do teclado; Assento da segunda fila; Sistema de Monitoramento da Pressão dos Pneus (TPMS); Bloqueio do freio (BSI); Unidade de controle inteligente (SJB)
6	20A	Sinalizadores de direção
7	10 A	Faróis (esquerdo)
8	10 A	Faróis (direito)
9	15A	Iluminação interior; Luzes do porta-malas.
10	15A	Iluminação, iluminação de boas-vindas; Iluminação ambiente.
11	10 A	Tração nas quatro rodas
12	7,5A	Interruptor de alimentação do espelho; Memória do banco elétrico do lado do motorista; Módulo do banco do motorista — manter alimentação (KA)
13	5A	Rádio via satélite
14	10 A	Módulo da porta traseira elétrica
15	10 A	Controle de clima
16	15A	Não utilizado (reserva)
17	20A	Alimentação dos motores de travamento; Destravamento da tampa traseira.
18	20A	Bancos aquecidos; Amplificador de quatro canais (amplificador audiófilo).
19	25A	Limpador traseiro
20	15A	Dados de conexão
21	15A	Faróis de neblina
22	15A	Luzes de estacionamento
23	15A	Faróis altos

Número	Ampere [A]	Descrição
24	20A	Relé da buzina
25	10 A	Lâmpadas de cortesia
26	10 A	Conjunto de indicadores do painel de instrumentos
27	20A	Ignição
28	5A	Rádio
29	5A	Conjunto de indicadores do painel de instrumentos
30	5A	Interruptor de cancelamento de sobrecarga
31	10 A	Escurecimento automático do espelho retrovisor
32	10 A	Não utilizado (reserva)
33	10 A	Não utilizado (reserva)
34	5A	Sensor de ângulo de direção
35	10 A	Assistência de estacionamento traseiro; AWD; Módulo de aquecimento dos bancos.
36	5A	Transceptor PATS
37	10 A	Controle de clima
38	20A	Subwoofer/amplificador (rádio audiófilo)
39	20A	Rádio
40	20A	Não utilizado (reserva)
41	15A	Função de acessórios atrasados para iluminação do rádio e interruptor de travamento; Iluminação ambiente.
42	10 A	Não utilizado (reserva)
43	10 A	Lógica do limpador traseiro
44	10 A	Canal de acessórios do cliente
45	5A	Lógica do limpador dianteiro; Alimentação do relé do ar condicionado.
46	7,5A	Sensor de Classificação de Ocupantes (OCS); Indicador de Desativação do Airbag do Passageiro (PADI).
47	Disjuntor automático 30A	Vidros elétricos
48	—	Relé de acessórios atrasados

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Relé do motor do ventilador
3	—	Não utilizado
4	—	Não utilizado
5	40A**	Ventilador de arrefecimento (veículos com reboque)
5	60A**	Ventilador de arrefecimento (veículos sem reboque)
6	40A**	Ventilador de arrefecimento (apenas reboque)
7	—	Não utilizado
8	10 A*	Alternador
9	20A*	Iluminação de posição do reboque
10	—	Não utilizado
11	—	Relé da iluminação de posição do reboque
12	—	Não utilizado
13	—	Não utilizado
14	—	Não utilizado
15	40A**	Motor da bomba ABS
16	30A**	Bancos dianteiros aquecidos
17	20A**	Acendedor de cigarros/ponto de alimentação
18	20A**	Teto solar panorâmico
19	—	Diodo da bomba de combustível
20	—	Relé PCM
21	7,5A*	PCM – Manter alimentação (KA)
22	—	Reboque, relé das luzes de freio e ré esquerdas
23	—	Diodo de partida integrado de um toque (OTIS)
24	10 A*	Luz de freio/luz de reboque esquerda
25	—	Relé de destravamento do banco traseiro
26	—	Relé da bomba de combustível
27	10 A*	Destravamento do banco traseiro
28	15 A*	Espelho aquecido
29	—	Relé do espelho aquecido
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Não utilizado
35	10 A*	Interruptor do ar condicionado

Número	Ampere [A]	Descrição
36	—	Não utilizado
37	—	Relé do compressor do ar condicionado
38	—	Relé do desembaçador do vidro traseiro
39	40A**	Desembaçador do vidro traseiro
40	—	Não utilizado
41	30A**	Motor de partida
42	—	Relé do motor de partida
43	—	Relé da lâmpada de ré
44	10 A*	Luzes de ré
45	—	Não utilizado
46	10 A*	Luz de freio/reboque direita
47	—	Relé das luzes de freio e ré direitas do reboque
48	—	Relé de partida/ignição
49	10 A*	PCM ISPR
50	10 A*	ABS Início/Ignição
51	—	Não utilizado
52	5A*	Bobina do relé da bomba de combustível
53	30A**	SPDJB Início/Ignição
54	—	Não utilizado
55	—	Não utilizado
56	—	Diodo do compressor do ar condicionado
57	40A**	Válvulas ABS
58	30A**	Limpadores dianteiros
59	30A**	Portas elétricas
60	30 A**	Banco do motorista elétrico
61	30A**	Banco do passageiro elétrico
62	—	Não utilizado
63	40A**	Motor do ventilador
64	20A**	Acendedor de cigarros/ponto de alimentação
65	20A**	Acendedor de cigarros/ponto de alimentação
66	20A**	Acendedor de cigarros/ponto de alimentação
67	—	Não utilizado
68	15 A*	Bomba de combustível
69	—	Não utilizado
70	—	Não utilizado
71	10 A*	Luzes de freio
72	—	Não utilizado
		* Mini fusíveis ** Fusíveis de cartucho

Diagrama de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2010.

Cabine

O painel de fusíveis está localizado atrás do revestimento à esquerda do espaço para os pés do motorista, perto do freio de estacionamento, sob a tampa.

Para remover o revestimento, deslize a alavanca de liberação para a direita e, em seguida, puxe o revestimento.
Para remover a tampa do painel de fusíveis, pressione as abas em ambos os lados da tampa e, em seguida, remova a tampa.

Para reinstalar a tampa do painel de fusíveis, posicione a parte superior da tampa no painel de fusíveis e, em seguida, pressione a parte inferior da tampa até que ela se encaixe no lugar. Puxe suavemente a tampa para garantir que esteja segura.

Para reinstalar o revestimento, alinhe as abas na parte inferior do painel com as ranhuras, pressione o painel e deslize a alavanca de liberação para a esquerda para prender o painel.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva)
2	15A	Luz de freio montada na parte superior (freio ligado/desligado)
3	15A	Módulo SYNC®
4	30A	Vidro inteligente do motorista dianteiro
5	10 A	Iluminação do teclado (banco da segunda fila), bloqueio da transmissão do freio (BSI)
6	20A	Sinalizadores de direção
7	10 A	Faróis (esquerdo)
8	10 A	Faróis (direito)
9	15A	Iluminação interior; Luzes do porta-malas.
10	15A	Iluminação, luzes de boas-vindas
11	10 A	Tração nas quatro rodas (AWD)
12	7,5A	Interruptor do espelho elétrico; Memória do banco do motorista; Módulo do banco do motorista.
13	5A	Rádio via satélite
14	10 A	Porta traseira elétrica
15	10 A	Ar condicionado; Módulo GPS.
16	15A	Não utilizado (reserva)
17	20A	Alimentação do motor de travamento das portas; Destravamento da porta traseira.
18	20A	Amplificador
19	25A	Limpador do vidro traseiro
20	15A	Dados de conexão
21	15A	Faróis de neblina
22	15A	Luzes de estacionamento
23	15A	Faróis altos

Número	Ampere [A]	Descrição
24	20A	Relé da buzina
25	10 A	Lâmpadas de cortesia
26	10 A	Conjunto de indicadores do painel de instrumentos
27	20A	Ignição
28	5A	Rádio
29	5A	Conjunto de indicadores do painel de instrumentos
30	5A	Reserva
31	10 A	Não utilizado (reserva)
32	10 A	Módulo de controle do imobilizador
33	10 A	Não utilizado (reserva)
34	5A	Sensor de ângulo de direção
35	10 A	Assistência de estacionamento traseiro; Sensor de inclinação; Bancos aquecidos.
36	5A	Transceptor passivo do sistema antifurto
37	10 A	Controle de clima
38	20A	Subwoofer; Amplificador.
39	20A	Rádio
40	20A	Não utilizado (reserva)
41	15A	Regulação automática do espelho
42	10 A	Não utilizado (reserva)
43	10 A	Lógica do limpador traseiro
44	10 A	Canal de acessórios do cliente
45	5A	Lógica do limpador dianteiro
46	7,5A	Sensor de Classificação de Ocupantes (OCS); Luz indicadora de desativação do airbag do passageiro (PADI).
47	Disjuntor 30A	Vidros elétricos
48	—	Relé de acessórios atrasados

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Relé do motor do ventilador
3	—	Não utilizado
4	—	Não utilizado
5	40A**	Ventilador de arrefecimento (veículos com reboque)
5	60A**	Ventilador de arrefecimento (veículos sem reboque)
6	40A**	Ventilador de arrefecimento (apenas reboque)
7	—	Não utilizado
8	10 A*	Alternador
9	20 A*	Iluminação de posição do reboque
10	—	Não utilizado
11	—	Relé da luz de posição do reboque
12	—	Não utilizado
13	—	Não utilizado
14	—	Não utilizado
15	40A**	Motor da bomba ABS
16	30A**	Bancos dianteiros aquecidos
17	20A**	Acendedor de cigarros/ponto de alimentação
18	20A**	Teto solar panorâmico
19	—	Diodo da bomba de combustível
20	—	Relé do módulo de controle do motor (PCM)
21	7,5 A*	PCM
22	—	Reboque, relé das luzes de freio e ré esquerdas
23	—	Diodo de partida integrado de um toque
24	10 A*	Luz de freio e pisca-pisca esquerdo do reboque
25	—	Relé de destravamento do banco traseiro
26	—	Relé da bomba de combustível
27	10 A*	Destravamento do banco traseiro
28	15 A*	Espelho aquecido
29	—	Relé de aquecimento dos espelhos
30	15 A*	Alimentação do veículo 1
31	10 A*	Alimentação do veículo 3
32	10 A*	Alimentação do veículo 2
33	15 A*	Alimentação do veículo 4
34	—	Não utilizado
35	10 A*	Embreagem do ar condicionado

Número	Ampere [A]	Descrição
36	—	Não utilizado
37	—	Relé da embreagem do ar condicionado
38	—	Relé do desembaçador do vidro traseiro
39	40A**	Desembaçador do vidro traseiro
40	—	Não utilizado
41	30A**	Partida
42	—	Relé de partida
43	—	Relé da lâmpada de ré
44	10 A*	Luzes de ré
45	—	Não utilizado
46	10 A*	Parada/pisca-pisca direito do reboque
47	—	Relé das luzes de parada/pisca-pisca direito do reboque
48	—	Relé de partida/ignição
49	10 A*	PCM ISPR
50	10 A*	Partida/ignição ABS
51	—	Não utilizado
52	5A*	Alimentação do diodo da bomba de combustível
53	30A**	Painel de fusíveis da cabine – partida
54	—	Não utilizado
55	—	Não utilizado
56	—	Diodo da embreagem do ar condicionado
57	40A**	Válvulas do sistema antibloqueio
58	30A**	Limpadores dianteiros
59	30A**	Porta traseira elétrica
60	30A**	Banco do motorista/módulo de memória
61	30A**	Banco do passageiro elétrico
62	—	Não utilizado
63	40A**	Motor do ventilador
64	20A**	Acendedor de cigarros/ponto de alimentação
65	20A**	Acendedor de cigarros/ponto de alimentação
66	20A**	Acendedor de cigarros/ponto de alimentação
67	—	Não utilizado
68	15 A*	Bomba de combustível
69	—	Não utilizado
70	—	Não utilizado
71	10 A*	Interruptor/freio (luzes de parada)
72	—	Não utilizado
		* Mini fusíveis ** Fusíveis de cartucho

Ford Edge – diagrama da caixa de fusíveis

Ano de fabricação: 2011.

Os fusíveis do acendedor de cigarros (tomadas de força) são os fusíveis 9 (Tomada de força #2 (console traseiro)), 20 (Tomada de força #1 (console)), 21 (Tomada de força da área de carga) e 27 (Tomada de força dianteira/acendedor de cigarros) na caixa de fusíveis do compartimento do motor.

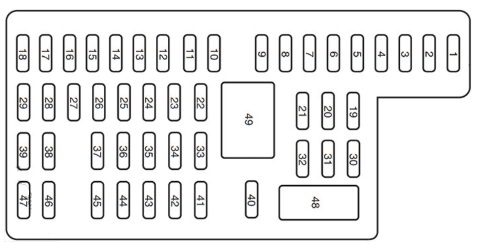

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Vidro inteligente dianteiro do motorista
2	15A	Não utilizado (reserva)
3	30A	Não utilizado (reserva)
4	10 A	Lâmpadas de cortesia
5	20A	Não utilizado (reserva)
6	5A	Módulo RF
7	7,5A	Interruptor do espelho elétrico, interruptor do banco com memória, módulo do banco do motorista
8	10 A	Não utilizado (reserva)
9	10 A	Porta traseira elétrica
10	10 A	Relé de trabalho/acessórios
11	10 A	Conjunto de indicadores do painel de instrumentos, Head-up display
12	15A	Iluminação interior, iluminação de cortesia, luz de fundo
13	15A	Luz de seta/freio direita e pisca-piscas
14	15A	Luz de seta/freio esquerda e pisca-piscas
15	15A	Luz de ré, luzes de freio, luz de freio elevada
16	10 A	Faróis (direito)
17	10 A	Faróis (esquerdo)
18	10 A	Iluminação do teclado, bloqueio da transmissão do freio (BSI), painel de fusíveis da cabine, botão de partida LED, sistema passivo antifurto (PATS), ativação do módulo de controle do motor (PCM), alimentação ligada em sequência
19	20A	Amplificador/subwoofer (Sony)
20	20A	Relé de travamento/destravamento – veículos sem acesso inteligente (LA)
21	10 A	Não utilizado (reserva)
22	20A	Relé da buzina
23	15A	Direção, LA, interruptor de luzes
24	15A	Diagnóstico a bordo (OBDII)

Número	Ampere [A]	Descrição
25	15A	Destravamento da tampa traseira
26	5A	Módulo do sistema de posicionamento global (GPS)
27	20A	IA
28	15A	Ignição (sem IA), Solenoide de travamento da chave, Partida por botão (com IA)
29	20A	Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC®
30	15A	Luzes de posição dianteiras
31	5A	Não utilizado (reserva)
32	15A	Luz de fundo do interruptor de travamento, teto solar, vidros elétricos, bússola/espelho com escurecimento automático
33	10 A	Não utilizado (reserva)
34	10 A	Sistema de sensores de ré, câmera de ré, monitor de ponto cego
35	5A	Display Heads-up, Ajuste dos faróis
36	10 A	Não utilizado (reserva)
37	10 A	Controle de clima
38	10 A	Não utilizado (reserva)
39	15A	Faróis altos
40	10 A	Luzes de posição traseiras
41	7,5A	Sensor de classificação de ocupantes (OCS), módulo de controle de restrições
42	5A	Interruptor de controle de assistência de inclinação
43	10 A	Não utilizado (reserva)
44	10 A	Não utilizado (reserva)
45	5A	Não utilizado (reserva)
46	10 A	Controle de clima
47	15A	Não utilizado (reserva)
48	Disjuntor 30A	Vidros elétricos/teto solar
49	—	Relé de acessórios atrasados

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Não utilizado
3	—	Não utilizado
4	30A**	Limpador de para-brisa
5	40A**	Bomba do sistema de freio antibloqueio (ABS)
6	—	Não utilizado
7	30A**	Porta elétrica
8	20A**	Teto solar
9	20A**	Ponto de alimentação #2 (console traseiro)
10	—	Não utilizado
11	—	Relé do desembaçador do vidro traseiro/vidro traseiro aquecido
12	—	Não utilizado
13	—	Relé de partida
14	—	Não utilizado
15	—	Relé da bomba de combustível
16	—	Não utilizado
17	—	Não utilizado
18	40A**	Motor do ventilador
19	30A**	Partida
20	20A**	Ponto de alimentação #1 (cesto do console)
21	20A**	Ponto de alimentação da área de carga
22	—	Não utilizado
23	30A**	Módulo do assento do motorista
24	—	Não utilizado
25	—	Não utilizado
26	40A**	Desembaçador do vidro traseiro
27	20A**	Ponto de alimentação frontal/isqueiro
28	30A**	Assentos climatizados
29	—	Não utilizado
30	—	Não utilizado
31	—	Não utilizado
32	—	Não utilizado
33	—	Não utilizado
34	—	Relé do motor do ventilador
35	—	Não utilizado
36	—	Relé do assento traseiro
37	—	Relé das luzes de freio/ré do reboque direito (TT)
38	—	Não utilizado
39	40A**	Ventilador de resfriamento (veículos com TT)
39	60A**	Ventilador de resfriamento (veículos sem TT)
40	40A**	Ventilador de resfriamento (somente TT)
41		Não utilizado
42	30A**	Assento do passageiro
43	30A**	Válvulas ABS
44	—	Relé do limpador traseiro
45	5A*	Sensor de chuva
46	—	Não utilizado
47	—	Não utilizado
48	—	Não utilizado

Número	Ampere [A]	Descrição
49	—	Não utilizado
50	15 A*	Espelho aquecido
51	—	Não utilizado
52	—	Relé da luz de freio
53	—	Relé da luz de freio/seta esquerda TT
54	—	Não utilizado
55	—	Relé do limpador
56	—	Não utilizado
57	20 A*	Faróis de alta intensidade (HID) esquerdos
58	10 A*	Sensor do alternador
59	10 A*	Interruptor/parada do freio
60	15 A*	Luzes de freio
61	10 A*	Destravamento do assento traseiro
62	10 A*	Embreagem do ar condicionado
63	15 A*	Relé da luz de freio/seta TT
64	20 A*	Motor do limpador traseiro
65	15 A*	Bomba de combustível
66	—	Relé do módulo de controle do motor (PCM)
67	20 A*	Alimentação do veículo (VPWR) #2
68	15 A*	VPWR #4
69	15 A*	VPWR #1
70	10 A*	Relé do ar condicionado, módulo de tração nas quatro rodas
71	—	Não utilizado
72	—	Não utilizado
73	—	Não utilizado
74	—	Não utilizado
75	—	Embreagem do ar condicionado LED
76	—	Não utilizado
77	—	Relé da luz de posição TT
78	20 A*	Faróis HID direitos
79	5A*	Controle de cruzeiro adaptativo
80	—	Não utilizado
81	—	Não utilizado
82	15 A*	Vedação traseira
83	—	Não utilizado
84	20 A*	Luzes de estacionamento TT
85	—	Não utilizado
86	7,5A*	Manutenção do PCM, relé do PCM
87	5A*	Relé de partida/ignição
88	—	Relé de partida/ignição
89	—	Não utilizado
90	10 A*	PCM
91	10 A*	Controle de cruzeiro adaptativo
92	10 A*	Módulo ABS
93	5A*	Motor do ventilador/relé do desembaçador do vidro traseiro
94	30A**	Painel de fusíveis da cabine – partida/ignição
95	—	Não utilizado
96	—	Não utilizado
97	—	Não utilizado
98	—	Relé da embreagem do ar condicionado
		* Mini fusíveis ** Fusíveis de cartucho

Ford Edge – diagrama de fusíveis

Ano de fabricação: 2012.

Os fusíveis do isqueiro (tomadas de força) são os fusíveis 9 (Ponto de alimentação #2 (console traseiro)), 20 (Ponto de alimentação #1 (console)), 21 (Ponto de alimentação na área de carga) e 27 (Ponto de alimentação frontal/isqueiro) no painel de fusíveis do compartimento do motor.

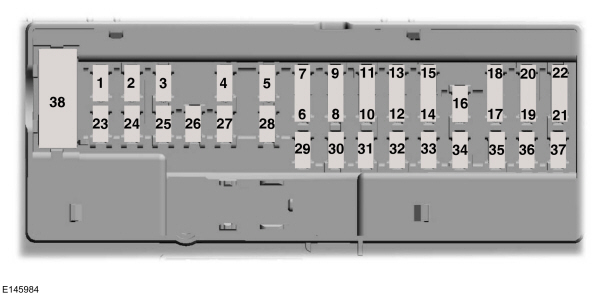

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Vidro inteligente do motorista dianteiro
2	15A	Não utilizado (reserva)
3	30A	Não utilizado (reserva)
4	10 A	Luzes de solicitação
5	20A	Não utilizado (reserva)
6	5A	Módulo RF
7	7,5A	Interruptor do espelho elétrico, interruptor do assento com memória, módulo do assento do motorista
8	10 A	Não utilizado (reserva)
9	10 A	Porta elétrica
10	10 A	Relé de trabalho/acessórios
11	10 A	Conjunto de indicadores do painel de instrumentos, display Head-up
12	15A	Iluminação interna, luzes do porta-malas, luz de fundo
13	15A	Luzes de seta/freio direitas e piscas
14	15A	Luzes de seta/freio esquerdas e piscas
15	15A	Luzes de ré, luzes de freio, luzes de freio altas
16	10 A	Faróis de neblina (direita)
17	10 A	Faróis de neblina (esquerda)
18	10 A	Iluminação do teclado, bloqueio da transmissão do freio (BSI), botão de partida LED, sistema passivo antifurto (PATS), ativação do módulo de controle do motor (PCM), ativação da alimentação do segundo estágio
19	20A	Amplificador/subwoofer (Sony)
20	20A	Relé de travamento/destravamento — veículos sem acesso inteligente (LA)
21	10 A	Não utilizado (reserva)
22	20A	Relé da buzina
23	15A	Controle de direção, acesso inteligente (IA), interruptor de luzes
24	15A	Diagnóstico do sistema de bordo (OBDII)

Número	Ampere [A]	Descrição
25	15A	Destravamento da tampa traseira
26	5A	Módulo do sistema de posicionamento global (GPS)
27	20A	Acesso inteligente (IA)
28	15A	Ignição (sem IA), Eletroímã de travamento da chave, Partida por botão (com IA)
29	20A	Rádio, display multifuncional, acabamento eletrônico, módulo SYNC®
30	15A	Luzes de posição dianteiras
31	5A	Não utilizado (reserva)
32	15A	Luz de fundo do interruptor de travamento, teto solar, vidros elétricos, bússola/espelho com escurecimento automático
33	10 A	Não utilizado (reserva)
34	10 A	Sistema de sensores de ré, câmera de ré, monitor de ponto cego
35	5A	Display Heads-up, nivelamento dos faróis
36	10 A	Não utilizado (reserva)
37	10 A	Ar condicionado (motores 3,5 l/3,7 l)
38	10 A	Não utilizado (reserva)
39	15A	Faróis altos
40	10 A	Luzes de posição traseiras, luzes da placa de licença
41	7,5A	Sensor de classificação de passageiros (OCS), módulo de controle de restrições
42	5A	Interruptor de controle de assistência (motor 2,0 l)
43	10 A	Não utilizado (reserva)
44	10 A	Não utilizado (reserva)
45	5A	Não utilizado (reserva)
46	10 A	Controle de clima
47	15A	Espelhos de seta LED
48	Interruptor automático 30A	Vidros elétricos
49	—	Relé de acessórios atrasados

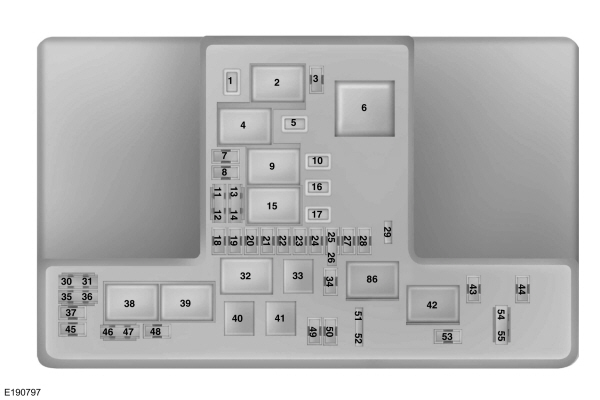

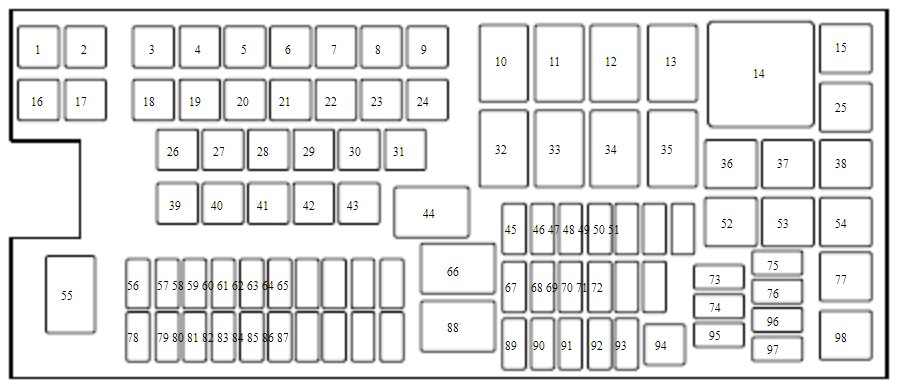

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Não utilizado
3	—	Não utilizado
4	30A**	Limpador de para-brisa
5	40A**	Bomba do sistema de freio antibloqueio (ABS)
6	—	Não utilizado
7	30A**	Porta elétrica
8	20A**	Teto solar
9	20A**	Ponto de alimentação #2 (console traseiro)
10	—	Não utilizado
11	—	Relé do desembaçador do vidro traseiro/vidro traseiro aquecido
12	—	Não utilizado
13	—	Relé de partida
14	—	Não utilizado
15	—	Relé da bomba de combustível
16	—	Não utilizado
17	—	Não utilizado
18	40A**	Motor do ventilador
19	30A**	Motor de partida
20	20A**	Ponto de alimentação #1 (cesto do console)
21	20A**	Ponto de alimentação da área de carga
22	—	Não utilizado
23	30A**	Módulo do assento do motorista
24	—	Não utilizado
25	—	Não utilizado
26	40A**	Desembaçador do vidro traseiro
27	20A**	Ponto de alimentação frontal/isqueiro
28	30A**	Assentos climatizados
29	—	Não utilizado
30	—	Não utilizado
31	—	Não utilizado
32	—	Não utilizado
33	—	Não utilizado
34	—	Relé do motor do ventilador
35	—	Não utilizado
36	—	Relé do assento traseiro
37	—	Relé das luzes de freio/ré do reboque direito (TT)
38	—	Não utilizado
39	40A**	Ventilador de resfriamento (veículos com TT)
39	60A**	Ventilador de resfriamento (veículos sem TT)
40	40A**	Ventilador de resfriamento (somente TT)
41	—	Não utilizado
42	30A**	Assento do passageiro
43	25A**	Válvulas ABS
44	—	Relé do limpador traseiro
45	5A*	Sensor de chuva
46	—	Não utilizado
47	—	Não utilizado
48	—	Não utilizado
49	—	Não utilizado
50	15 A*	Espelho aquecido

Número	Ampere [A]	Descrição
51	—	Não utilizado
52	—	Relé do interruptor da lâmpada
53	—	Relé da luz de freio/seta esquerda TT
54	—	Não utilizado
55	—	Relé do limpador
56	15 A*	Módulo de controle da transmissão (TCM) (motor 2,0 l)
57	20 A*	Faróis de alta intensidade (HID) esquerdos
58	10 A*	Sensor do alternador
59	10 A*	Interruptor/parada do freio
60	15 A*	Luzes de freio
61	10 A*	Destravamento do assento traseiro
62	10 A*	Embreagem do ar condicionado
63	15A*	Relé da luz de freio/seta TT
64	20 A*	Motor do limpador do vidro traseiro
65	15A*	Bomba de combustível
66	—	Relé do módulo de controle do motor (PCM)
67	20 A*	Alimentação do veículo (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motores 3,5/3,7 l)
69	20 A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé do ar condicionado, VPWR #3, módulo de tração nas quatro rodas (motores 3,5/3,7 l), proteção ativa da grade (AGS) (motor 2,0 l)
71	—	Não utilizado
72	—	Não utilizado
73	—	Não utilizado
74	—	Não utilizado
75	—	Embreagem do ar condicionado LED (motores 3,5/3,7 l)
76	—	Não utilizado
77	—	Relé da luz de posição TT
78	20 A*	Faróis HID direitos
79	5A*	Controle de cruzeiro adaptativo
80	—	Não utilizado
81	—	Não utilizado
82	15A*	Vedação traseira
83	—	Não utilizado
84	20 A*	Luzes de estacionamento TT
85	—	Não utilizado
86	7,5 A*	Relé do PCM, manutenção da atividade do PCM (motores 3,5/3,7 l)
87	5A*	Relé de partida/ignição
88	—	Relé de partida/ignição
89	—	Não utilizado
89	5A*	Motores de ajuste da posição dos faróis (somente China)
90	10 A*	PCM
91	10 A*	Controle de cruzeiro adaptativo (motores 3,5/3,7 l)
91	5A*	Aquecimento da transmissão automática (motor 2,0 l)
92	10 A*	Módulo ABS
93	5A*	Motor do ventilador/relé do desembaçador do vidro traseiro
94	30A**	Painel de fusíveis da cabine – partida/ignição
95	—	Não utilizado
96	—	Eletroímã de purga do tanque LED (CPS) (motor 2,0 l)
97	—	Aquecimento da transmissão automática LED (motor 2,0 l)
98	—	Relé da embreagem do ar condicionado
		* Mini fusíveis ** Fusíveis de cartucho

Ford Edge – diagrama de fusíveis

Ano de fabricação: 2013.

Os fusíveis do isqueiro (tomadas de força) são os fusíveis 9 (Ponto de alimentação #2 (console traseiro)), 20 (Ponto de alimentação #1 (console)), 21 (Ponto de alimentação na área de carga) e 27 (Ponto de alimentação frontal/isqueiro) na caixa de fusíveis do compartimento do motor.

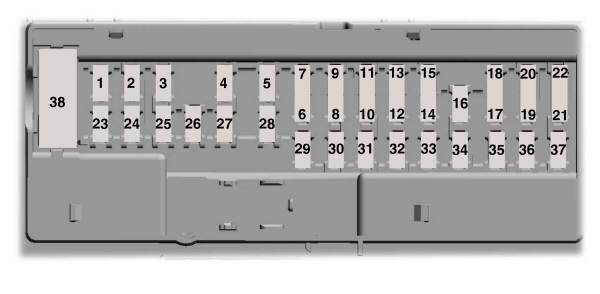

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Vidro inteligente do motorista dianteiro
2	15A	Não utilizado (reserva)
3	30A	Não utilizado (reserva)
4	10 A	Relé das luzes de solicitação
5	20A	Não utilizado (reserva)
6	5A	Módulo de radiofrequência
7	7,5A	Interruptor do espelho elétrico, interruptor do assento com memória, módulo do assento do motorista
8	10 A	Não utilizado (reserva)
9	10 A	Porta elétrica
10	10 A	Relé de trabalho/acessórios
11	10 A	Conjunto de indicadores do painel de instrumentos, display Head-up
12	15A	Iluminação interna, luzes do porta-malas, luz de fundo
13	15A	Seta direita
14	15A	Seta esquerda
15	15A	Luzes de ré, luzes de freio, luzes de freio altas
16	10 A	Faróis de neblina (direita)
17	10 A	Faróis de neblina (esquerda)
18	10 A	Iluminação do teclado, bloqueio do freio, botão de partida LED, sistema passivo antifurto, ativação do módulo de controle do sistema de tração, ativação da alimentação da segunda fila
19	20A	Amplificador (Sony)
20	20A	Relé de travamento/destravamento — veículos sem acesso inteligente (LA)
21	10 A	Não utilizado (reserva)
22	20A	Relé da buzina
23	15A	Controle do volante, acesso inteligente (IA), interruptor de luzes
24	15A	Diagnóstico do sistema de bordo

Número	Ampere [A]	Descrição
25	15A	Destravamento da tampa traseira
26	5A	Módulo de posicionamento global
27	20A	Acesso inteligente (IA)
28	15A	Interruptor de ignição (sem LA), Eletroímã de travamento da chave, Partida por botão (com LA)
29	20A	Rádio, display multifuncional, acabamento eletrônico, módulo SYNC®
30	15A	Luzes de posição dianteiras, luzes de posição auxiliares
31	5A	Não utilizado (reserva)
32	15A	Luz de fundo do interruptor de travamento, teto solar, vidros elétricos (motorista dianteiro), bússola/espelho com escurecimento automático
33	10 A	Não utilizado (reserva)
34	10 A	Sistema de sensores de ré, câmera de ré, monitor de ponto cego
35	5A	Display Heads-up, nivelamento dos faróis
36	10 A	Não utilizado (reserva)
37	10 A	Ar condicionado (motores 3,5 l/3,7 l)
38	10 A	Não utilizado (reserva)
39	15A	Faróis altos
40	10 A	Luzes de posição traseiras, luzes da placa de licença
41	7,5A	Sensor de classificação de passageiros, módulo de controle de restrições
42	5A	Interruptor de controle de assistência (motor 2,0 l)
43	10 A	Não utilizado (reserva)
44	10 A	Não utilizado (reserva)
45	5A	Não utilizado (reserva)
46	10 A	Controle de clima
47	15A	Espelhos de seta LED
48	Interruptor automático 30A	Vidros elétricos
49	—	Relé de acessórios atrasados

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Não utilizado
3	—	Não utilizado
4	30A**	Limpador de para-brisa
5	40 A**	Bomba do sistema de freio antibloqueio (ABS)
6	—	Não utilizado
7	30A**	Porta elétrica
8	20A**	Teto solar
9	20A**	Ponto de alimentação #2 (console traseiro)
10	—	Não utilizado
11	—	Relé do desembaçador do vidro traseiro/vidro traseiro aquecido
12	—	Não utilizado
13	—	Relé do motor de partida
14	—	Não utilizado
15	—	Relé da bomba de combustível
16	—	Não utilizado
17	—	Não utilizado
18	40 A**	Motor do ventilador
19	30A**	Motor de partida
20	20A**	Ponto de alimentação #1 (cesto do console)
21	20A**	Ponto de informação da área de carga
22	—	Não utilizado
23	30A**	Módulo do assento do motorista
24	—	Não utilizado
25	—	Não utilizado
26	40 A**	Desembaçador do vidro traseiro
27	20A**	Ponto de alimentação frontal/isqueiro
28	30A**	Assentos climatizados
29	—	Não utilizado
30	—	Não utilizado
31	—	Não utilizado
32	—	Não utilizado
33	—	Não utilizado
34	—	Relé do motor do ventilador
35	—	Não utilizado
36	—	Relé do assento traseiro
37	—	Relé das luzes de freio/ré do reboque direito (TT)
38	—	Não utilizado
39	40 A**	Ventilador de resfriamento (veículos com TT)
39	60A**	Ventilador de resfriamento (veículos sem TT)
40	40 A**	Ventilador de resfriamento (somente TT)
41	—	Não utilizado
42	30A**	Assento do passageiro
43	25A**	Válvulas ABS
44	—	Relé do limpador traseiro
45	5A*	Sensor de chuva
46	—	Não utilizado
47	—	Não utilizado
48	—	Não utilizado
49	—	Não utilizado
50	15A*	Espelho aquecido

Número	Ampere [A]	Descrição
51	—	Não utilizado
52	—	Interruptor de desligamento da lâmpada
53	—	Relé das luzes de freio/seta esquerda TT
54	—	Não utilizado
55	—	Relé do limpador
56	15A*	Módulo de controle da transmissão (TCM) (motor 2,0 l)
57	20A*	Faróis de alta intensidade (HID) esquerdos
58	10 A*	Sensor do alternador
59	10 A*	Interruptor/parada do freio
60	15A*	Interruptor de desligamento
61	10 A*	Liberação do assento traseiro
62	10 A*	Embreagem do ar condicionado
63	15A*	Relé das luzes de freio/seta TT
64	20A*	Motor do limpador traseiro
65	15A*	Bomba de combustível
66	—	Relé do módulo de controle do sistema de tração (PCM)
67	20A*	Alimentação do veículo (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motores 3,5/3,7 l)
69	20A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé do ar condicionado, VPWR #3, módulo de tração nas quatro rodas (motores 3,5/3,7 l), proteção ativa da grade (AGS) (motor 2,0 l)
71	—	Não utilizado
72	—	Não utilizado
73	—	Não utilizado
74	—	Não utilizado
75	—	Embreagem do ar condicionado LED (motores 3,5/3,7 l)
76	—	Não utilizado
77	—	Relé das luzes de estacionamento TT
78	20A*	Faróis HID direitos
79	5A*	Controle de cruzeiro adaptativo
80	—	Não utilizado
81	—	Não utilizado
82	15A*	Rolamento traseiro
83	—	Não utilizado
84	20A*	Luzes de estacionamento TT
85	—	Não utilizado
86	7,5A*	Relé do PCM, manutenção da atividade do PCM (motores 3,5/3,7 l)
87	5A*	Relé de partida/ignição
88	—	Relé de partida/ignição
89	—	Não utilizado
89	5A*	Motores de ajuste da posição dos faróis (somente China)
90	10 A*	PCM, módulo de controle da transmissão (TCM) (motor 2,0 l)
91	10 A*	Controle de cruzeiro adaptativo (motores 3,5/3,7 l)
91	5A*	Aquecimento da transmissão automática (motor 2,0 l)
92	10 A*	Módulo ABS
93	5A*	Motor do ventilador/relé do desembaçador traseiro
94	30A**	Painel de fusíveis da cabine – partida/ignição
95	—	Não utilizado
96	—	Eletroímã de purga do tanque LED (CPS) (motor 2,0 l)
97	—	Aquecimento da transmissão automática LED (motor 2,0 l)
98	—	Relé da embreagem do ar condicionado
		* Mini fusíveis ** Fusíveis de cartucho

Ford Edge – diagrama da caixa de fusíveis

Ano de fabricação: 2014.

Os fusíveis do isqueiro (tomadas de força) são os fusíveis 9 (Ponto de alimentação #2 (console traseiro)), 20 (Ponto de alimentação #1 (console)), 21 (Ponto de alimentação na área de carga) e 27 (Ponto de alimentação frontal/isqueiro) na caixa de fusíveis do compartimento do motor.

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Vidro inteligente do motorista dianteiro
2	15A	Não utilizado (reserva)
3	30A	Não utilizado (reserva)
4	10 A	Relé dos faróis sob demanda
5	20A	Não utilizado (reserva)
6	5A	Módulo de radiofrequência
7	7,5A	Interruptor do espelho elétrico, interruptor do assento com memória, módulo do assento do motorista
8	10 A	Não utilizado (reserva)
9	10 A	Porta traseira elétrica
10	10 A	Relé de trabalho/acessórios
11	10 A	Conjunto de indicadores do painel de instrumentos, display Head-up
12	15A	Iluminação interna, luzes do porta-malas, luz de fundo
13	15A	Faróis direitos
14	15A	Faróis esquerdos
15	15A	Luzes de ré, luzes de freio, luzes de freio altas
16	10 A	Faróis baixos (direita)
17	10 A	Faróis baixos (esquerda)
18	10 A	Iluminação do teclado, bloqueio da transmissão do freio, botão de partida LED, sistema passivo antifurto, ativação do módulo de controle do sistema de transmissão, alimentação da ignição da segunda fila
19	20A	Amplificador (Sony)
20	20A	Relé de travamento/destravamento – veículos sem acesso inteligente
21	10 A	Não utilizado (reserva)
22	20A	Relé da buzina
23	15A	Controle do volante, acesso inteligente, interruptor dos faróis
24	15A	Diagnóstico do sistema de bordo

Número	Ampere [A]	Descrição
25	15A	Destravamento da tampa traseira
26	5A	Módulo do sistema de posicionamento global
27	20A	Acesso inteligente
28	15A	Interruptor de ignição (sem acesso inteligente), Eletroímã de travamento da chave, Partida por botão (com acesso inteligente)
29	20A	Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC
30	15A	Luzes de posição dianteiras, luzes de posição auxiliares
31	5A	Não utilizado (reserva)
32	15A	Luz de fundo do interruptor de travamento, teto solar, vidros elétricos (motorista dianteiro), bússola/espelho com escurecimento automático
33	10 A	Não utilizado (reserva)
34	10 A	Sistema de sensores de ré, câmera de ré, monitor de ponto cego
35	5A	Display Heads-up, nivelamento dos faróis
36	10 A	Não utilizado (reserva)
37	10 A	Ar condicionado (motores 3,5 l/3,7 l)
38	10 A	Não utilizado (reserva)
39	15A	Faróis altos
40	10 A	Luzes de posição traseiras, luzes da placa de licença
41	7,5A	Sensor de classificação de passageiros, módulo de controle de restrições
42	5A	Interruptor de controle de assistência (motor 2,0 l)
43	10 A	Não utilizado (reserva)
44	10 A	Não utilizado (reserva)
45	5A	Não utilizado (reserva)
46	10 A	Controle de clima
47	15A	Espelhos indicadores LED
48	Interruptor automático 30A	Vidros elétricos
49	—	Relé de acessórios atrasados

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado
2	—	Não utilizado
3	—	Não utilizado
4	30A**	Limpador de para-brisa
5	40A**	Bomba do sistema de freio antibloqueio
6	—	Não utilizado
7	30A**	Porta traseira elétrica
8	20A**	Teto solar
9	20A**	Ponto de alimentação #2 (console traseiro)
10	—	Não utilizado
11	—	Desembaçador do vidro traseiro e relé do espelho aquecido
12	—	Não utilizado
13	—	Relé de partida
14	—	Não utilizado
15	—	Relé da bomba de combustível
16	—	Não utilizado
17	—	Não utilizado
18	40A**	Motor do ventilador
19	30A**	Partida
20	20A**	Ponto de alimentação #1 (cesto do console)
21	20A**	Ponto de alimentação da área de carga
22	—	Não utilizado
23	30A**	Módulo do assento do motorista
24	—	Não utilizado
25	—	Não utilizado
26	40A**	Desembaçador do vidro traseiro
27	20A**	Ponto de alimentação frontal ou isqueiro
28	30A**	Assentos climatizados
29	—	Não utilizado
30	—	Não utilizado
31	—	Não utilizado
32	—	Não utilizado
33	—	Não utilizado
34	—	Relé do motor do ventilador
35	—	Não utilizado
36	—	Relé do assento traseiro
37	—	Relé das luzes de freio/ré do reboque direito
38	—	Não utilizado
39	40A**	Ventilador de resfriamento (veículos com reboque)
39	60A**	Ventilador de resfriamento (veículos sem reboque)
40	40A**	Ventilador de resfriamento (somente reboque)
41	—	Não utilizado
42	30A**	Assento do passageiro
43	25A**	Válvulas do sistema de freio antibloqueio
44	—	Relé do limpador traseiro
45	5A*	Sensor de chuva
46	—	Não utilizado
47	—	Não utilizado
48	—	Não utilizado
49	—	Não utilizado
50	15A*	Espelho aquecido

Número	Ampere [A]	Descrição
51	—	Não utilizado
52	—	Relé da lâmpada de freio
53	—	Relé das luzes de freio/seta esquerda do reboque
54	—	Não utilizado
55	—	Relé do limpador
56	15 A*	Módulo de controle da transmissão (motor 2.0L)
57	20 A*	Faróis de alta intensidade esquerdos
58	10 A*	Sensor do alternador
59	10 A*	Interruptor/bloqueio do freio
60	15A*	Luzes de freio
61	10 A*	Destravamento do assento traseiro
62	10 A*	Embreagem do ar condicionado
63	15A*	Relé das luzes de freio/seta do reboque
64	20 A*	Motor do limpador traseiro
65	15A*	Bomba de combustível
66	—	Relé do módulo de controle do sistema de transmissão
67	20 A*	Alimentação do veículo #2
68	15A*	Alimentação do veículo #4
69	15A*	Alimentação do veículo #1 (motores 3,5/3,7 l)
69	20 A*	Alimentação do veículo #1 (motor 2,0 l)
70	10 A*	Relé do ar condicionado, Alimentação do veículo #3, Módulo de tração nas quatro rodas (motores 3,5/3,7 l), Grade ativa (motor 2,0 l)
71	—	Não utilizado
72	—	Não utilizado
73	—	Não utilizado
74	—	Não utilizado
75	—	Embreagem do ar condicionado LED (motores 3,5/3,7L)
76	—	Não utilizado
77	—	Relé das luzes de estacionamento do reboque
78	20 A*	Faróis de alta intensidade direitos
79	5A*	Controle de cruzeiro adaptativo
80	—	Não utilizado
81	—	Não utilizado
82	15A*	Drenagem traseira
83	—	Não utilizado
84	20 A*	Luzes do reboque
85	—	Não utilizado
86	7,5 A*	Relé do módulo de controle do sistema de transmissão, manutenção da atividade do módulo de controle do sistema de transmissão (motores 3,5/3,7 l)
87	5A*	Relé de partida/ignição
88	—	Relé de partida/ignição
89	—	Não utilizado
89	5A*	Motores de ajuste da posição dos faróis (somente China)
90	10 A*	Módulo de controle do sistema de transmissão, módulo de controle da transmissão (motor 2,0 l)
91	10 A*	Controle de cruzeiro adaptativo (motores 3,5/3,7 l)
91	5A*	Aquecimento da transmissão automática (motor 2,0 l)
92	10 A*	Módulo do sistema de freio antibloqueio
93	5A*	Motor do ventilador/relé do desembaçador traseiro
94	30A**	Painel de fusíveis da cabine – partida/ignição
95	—	Não utilizado
96	—	Eletroímã de purga do tanque LED (motor 2,0 l)
97	—	Aquecimento da transmissão automática LED (motor 2,0 l)
98	—	Relé da embreagem do ar condicionado
		* Mini fusíveis ** Fusíveis de cartucho

Ford Edge – diagrama da caixa de fusíveis

Ano de fabricação: 2015.

Os fusíveis do isqueiro (tomada) no Ford Edge são os fusíveis nº 5 (ponto de alimentação 3 – traseira do console), nº 10 (ponto de alimentação 1 – dianteiro do motorista), nº 16 (ponto de alimentação 2 – recipiente do console) e nº 17 (ponto de alimentação 4 – porta-malas) na caixa de fusíveis do compartimento do motor.

Localização da caixa de fusíveis

Compartimento de passageiros

O painel de fusíveis está localizado sob o painel de instrumentos à esquerda da coluna de direção.
O acesso ao painel de fusíveis pode ser mais fácil se você remover o acabamento.

Compartimento do motor

A caixa de distribuição de energia está localizada no compartimento do motor (lado esquerdo).

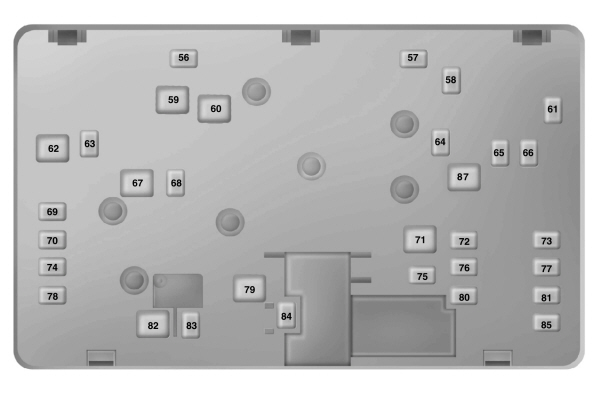

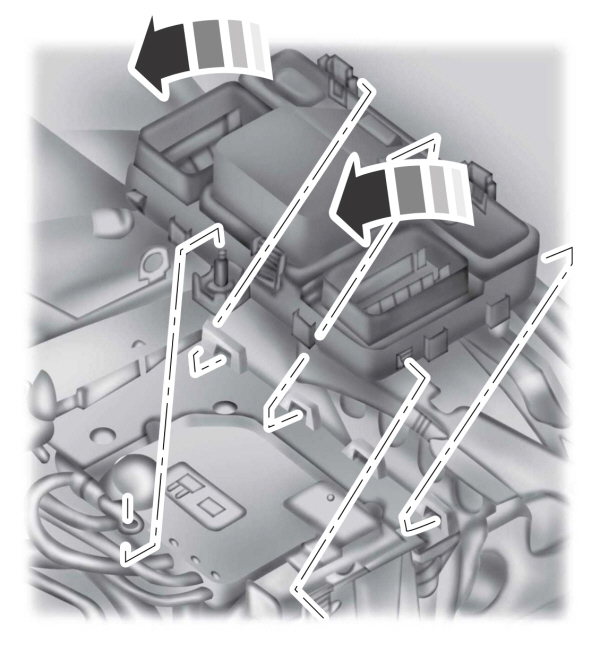

Caixa de distribuição de energia – parte inferior

Os fusíveis estão localizados na parte inferior da caixa de fusíveis.

Compartimento de passageiros

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	10 A	Iluminação sob demanda (tomada, espelho, cúpula). Bobina do relé de economia de bateria. Bobina do relé de fácil dobra da segunda fila.
2	7,5A	Posições de memória. Lombar. Espelhos elétricos. Alimentação lógica do módulo do assento do motorista.
3	20A	Destravamento da porta do motorista.
4	5A	Não utilizado (reserva).
5	20A	Não utilizado (reserva).
6	10 A	Não utilizado (reserva).
7	10 A	Não utilizado (reserva).
8	10 A	Não utilizado (reserva).
9	10 A	Não utilizado (reserva).
10	5A	Teclado de botão. Alimentação lógica do módulo da tampa traseira. Módulo da tampa traseira sem as mãos.
11	5A	Não utilizado (reserva).
12	7,5 A	Módulo de controle de clima.
13	7,5 A	Grupo. Módulo de controle da coluna de direção. Módulo de conexão de dados inteligente (gateway).
14	10 A	Não utilizado (reserva).
15	10 A	Alimentação da conexão de dados.
16	15A	Não utilizado (reserva).
17	5A	Não utilizado (reserva).
18	5A	Ignição. Interruptor ativado por botão. Eletroímã de travamento da chave.

Número	Ampere [A]	Descrição
19	7,5A	Não utilizado (reserva).
20	7,5A	Lógica de assistência de direção ativa dianteira.
21	5A	Sensor de umidade e temperatura do carro.
22	5A	Sensor de classificação de passageiros.
23	10 A	Acessórios com atraso (lógica do inversor de potência, lógica do teto solar, alimentação do interruptor dos vidros do motorista).
24	20A	Destravamento central.
25	30A	Porta do motorista (vidro, espelho). Módulo da porta do motorista. Indicador de travamento da porta do motorista. Iluminação do interruptor de travamento do motorista.
26	30A	Porta do passageiro dianteiro (vidro, espelho). Módulo da porta do passageiro dianteiro. Indicador de travamento do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (vidro, travamento).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não utilizado (reserva).
30	30A	Não utilizado (reserva).
31	15 A	Não utilizado (reserva).
32	10 A	Sistema de posicionamento global. Display central. Controle de voz (SYNC). Módulo transceptor.
33	20A	Rádio.
34	30A	Fusível de partida (fusíveis 19, 20, 21, 22, 35, 36, 37, interruptor 38).
35	5A	Módulo de controle de limites.
36	15A	Espelho com escurecimento automático. Assento aquecido. Módulo de farol alto automático/espelhos que se afastam da faixa. Alimentação lógica do módulo do assento traseiro aquecido.
37	15A	Módulo do volante aquecido (sem sistema de direção ativa dianteira).
38	30A	Vidros elétricos traseiros. Iluminação do interruptor do vidro traseiro.

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva).
2	—	Relé do motor de partida.
3	15 A	Limpador traseiro. Sensor de chuva
4	—	Relé do motor do ventilador.
5	20A	Ponto de alimentação 3 – traseira do console.
6	—	Não utilizado.
7	20A	Módulo de controle do trem de força – alimentação do veículo 1.
8	20A	Módulo de controle do trem de força – alimentação do veículo 2.
9	—	Relé do módulo de controle do sistema de tração.
10	20A	Ponto de alimentação 1 – dianteiro do motorista.
11	15A	Módulo de controle do trem de força – alimentação do veículo 4.
12	15A	Módulo de controle do trem de força – alimentação do veículo 3.
13	—	Não utilizado.
14	—	Não utilizado.
15	—	Relé de partida.
16	20A	Ponto de alimentação 2 – recipiente do console.
17	20A	Ponto de alimentação 4 – porta-malas.
18	20A	Farol HID direito.
19	10 A	Assistência de direção eletrônica durante a partida.
20	10 A	Luz de ligar/desligar.
21	15A	Energia lógica da bomba de óleo da transmissão (start/stop).
22	10 A	Eletroímã da embreagem do ar condicionado.
23	15A	Start-stop 6. Sistema de informação de ponto cego. Câmera traseira. Controle de cruzeiro adaptativo. Display heads-up. Módulo de qualidade de tensão (start/stop). Câmera frontal com visão dividida. Módulo da câmera frontal com visão dividida.
24	10 A	Não utilizado (reserva).
25	10 A	Sistema de prevenção de bloqueio dos freios durante a partida.
26	10 A	Módulo de controle do sistema de tração de partida.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A	Bomba do limpador traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé do ventilador eletrônico 1.
33	—	Relé da embreagem do ar condicionado.
34	15 A	Não utilizado (reserva).
35	—	Não utilizado.
36	—	Não utilizado.
37	10 A	Ventilador do módulo de transmissão de potência.
38	—	Relé do ventilador eletrônico 2
39	—	Relé do ventilador elétrico 3.
40	—	Relé da buzina.
41	—	Não utilizado.
42	—	Relé da bomba de combustível.
43	10 A	Assento rebatível fácil da segunda fila.
44	20A	Farol HID esquerdo.
45	—	Não utilizado.
46	—	Não utilizado.
47	—	Não utilizado.
48	—	Não utilizado.
49	—	Não utilizado.
50	20A	Buzina.
51	—	Não utilizado.
52	—	Não utilizado.
53	—	Não utilizado.
54	10 A	Interruptor do freio.
55	10 A	Sensor ALT.

Compartimento do motor, parte inferior

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	—	Não utilizado.
57	—	Não utilizado.
58	30A	Alimentação da bomba de combustível.
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	—	Não utilizado.
62	50A	Módulo de controle da carroceria 1.
63	25A	Ventilador eletrônico 2.
64	—	Não utilizado.
65	20A	Assento dianteiro aquecido.
66	—	Não utilizado.
67	50A	Módulo de controle da carroceria 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema de freio antibloqueio.
70	30A	Assento do passageiro.

Número	Ampere [A]	Descrição
71	—	Não utilizado.
72	20A	Bomba de óleo da transmissão (start/stop).
73	20A	Assentos traseiros aquecidos.
74	30A	Módulo do assento do motorista.
75	25 A	Motor do limpador 1.
76	30A	Módulo da tampa traseira.
77	30A	Módulo do assento climatizado.
78	40A	Módulo de iluminação do reboque.
79	40A	Motor do ventilador.
80	25 A	Motor do limpador 2.
81	40A	Inversor 110 V.
82	—	Não utilizado.
83	20A	Não utilizado (reserva).
84	30A	Eletroímã do motor de partida.
85	—	Não utilizado.
86	—	Não utilizado.
87	60A	Bomba do sistema de freio antibloqueio.

Ford Edge – diagrama da caixa de fusíveis

Ano de fabricação: 2016, 2017.

Os fusíveis do isqueiro (tomada) no Ford Edge são os fusíveis nº 5 (alimentação 3 – console traseiro), nº 10 (alimentação 1 – motorista dianteiro), nº 16 (alimentação 2 – recipiente do console) e nº 17 (alimentação 4 – porta-malas) na caixa de fusíveis do compartimento do motor.

Localização da caixa de fusíveis

Cabine

O painel de fusíveis está localizado sob o painel de instrumentos à esquerda da coluna de direção.
O acesso ao painel de fusíveis pode ser mais fácil se você remover o acabamento decorativo.

Compartimento do motor

A caixa de distribuição está localizada no compartimento do motor (lado esquerdo).

Caixa de distribuição – parte inferior

Os fusíveis estão localizados na parte inferior da caixa de fusíveis.

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	10 A	Iluminação solicitada (compartimento do motor, espelho, cúpula). Bobina do relé de economia de bateria. Bobina do relé do segundo assento rebatível fácil.
2	7,5A	Memórias de posição. Lombar. Alimentação lógica do módulo do assento do motorista.
3	20A	Destravamento da porta do motorista.
4	5A	Não utilizado (reserva).
5	20A	Não utilizado (reserva).
6	10 A	Não utilizado (reserva).
7	10 A	Não utilizado (reserva).
8	10 A	Não utilizado (reserva).
9	10 A	Não utilizado (reserva).
10	5A	Teclado de botão. Alimentação lógica do módulo da porta do porta-malas. Módulo da porta do porta-malas sem as mãos.
11	5A	Não utilizado (reserva).
12	7,5 A	Módulo de controle de clima.
13	7,5A	Grupo. Módulo de controle da coluna de direção. Módulo de conector de dados inteligente (gateway).
14	10 A	Módulo de alimentação estendida.
15	10 A	Alimentação da conexão de dados.
16	15 A	Não utilizado (reserva).
17	5A	Não utilizado (reserva).
18	5A	Interruptor ativado por botão.

Número	Ampere [A]	Descrição
19	7,5A	Módulo de potência estendida.
20	7,5A	Não utilizado (reserva).
21	5A	Sensor de umidade e temperatura do carro.
22	5A	Sistema de classificação de passageiros.
23	10 A	Acessórios com atraso (lógica do inversor de potência, lógica do teto solar, alimentação do interruptor dos vidros do motorista).
24	20A	Destravamento central.
25	30A	Porta do motorista (vidro, espelho). Módulo da porta do motorista. Indicador de travamento da porta do motorista. Iluminação do interruptor de travamento do motorista.
26	30A	Porta do passageiro dianteiro (vidro, espelho). Módulo da porta do passageiro dianteiro. Indicador de travamento do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (vidro, travamento).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não utilizado (reserva).
30	30A	Não utilizado (reserva).
31	15A	Não utilizado (reserva).
32	10 A	Sistema de posicionamento global. Display central da bateria. Controle de voz (SYNC). Módulo transceptor.
33	20A	Rádio.
34	30A	Fusível de partida (fusíveis 19,20,21,22,35,36,37, interruptor automático 38).
35	5A	Não utilizado (reserva).
36	15A	Espelho retrovisor com escurecimento automático. Assento aquecido. Módulo de farol alto automático/espelhos que saem da faixa. Alimentação lógica do módulo do assento traseiro aquecido.
37	20A	Módulo do volante aquecido. Volante dianteiro ativo.
38	30A	Vidros elétricos traseiros. Iluminação do interruptor do vidro traseiro.

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva).
2	—	Relé do motor de arranque.
3	15 A	Limpador do vidro traseiro. Sensor de chuva. Bobina do relé da bomba do limpador do vidro traseiro.
4	—	Relé do motor do ventilador.
5	20A	Ponto de alimentação 3 – console traseiro.
6	—	Não utilizado.
7	20A	Módulo de controle do trem de força – potência do veículo 1.
8	20A	Módulo de controle do trem de força – potência do veículo 2.
9	—	Relé do módulo de controle do trem de força.
10	20A	Ponto de alimentação 1 – lado do motorista dianteiro.
11	15A	Módulo de controle do trem de força – potência do veículo 4.
12	15A	Módulo de controle do trem de força – potência do veículo 3.
13	—	Não utilizado.
14	—	Não utilizado.
15	—	Relé de partida.
16	20A	Ponto de alimentação 2 – compartimento do console.
17	20A	Ponto de alimentação 4 – porta-malas.
18	20A	Farol RH HID.
19	10 A	Assistência eletrônica de direção durante a partida.
20	10 A	Ligar/iniciar iluminação. Interruptor de nível dos faróis.
21	15 A	Alimentação lógica da bomba de óleo da transmissão (start/stop).
22	10 A	Eletroímã da embreagem do ar condicionado.
23	15 A	Partida 6. Sistema de informação de ponto cego. Câmera traseira. Piloto automático adaptativo. Display heads-up. Módulo de qualidade de tensão (start/stop). Câmera frontal com visão dividida. Módulo da câmera frontal com visão dividida.
24	10 A	Não utilizado (reserva).
25	10 A	Sistema de prevenção de travamento dos freios durante a partida.
26	10 A	Módulo de controle do sistema de propulsão na partida.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé eletrônico do ventilador 1.
33	—	Relé da embreagem do ar condicionado.
34	15 A	Não utilizado (reserva).
35	—	Não utilizado.
36	—	Não utilizado.
37	10 A	Ventilador do módulo de transmissão de potência.
38	—	Relé eletrônico do ventilador 2
39	—	Relé do ventilador elétrico 3.
40	—	Relé da buzina.
41	—	Não utilizado.
42	—	Relé da bomba de combustível.
43	10 A	Rebatimento simples do banco da segunda fila.
44	20A	Farol esquerdo HID.
45	—	Não utilizado.
46	—	Não utilizado.
47	—	Não utilizado.
48	15 A	Bloqueio da coluna de direção.
49	—	Não utilizado.
50	20A	Buzina.
51	—	Não utilizado.
52	—	Não utilizado.
53	—	Não utilizado.
54	10 A	Interruptor do freio.
55	10 A	Sensor ALT.

Vão do motor, parte inferior

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	—	Não utilizado.
57	—	Não utilizado.
58	30A	Alimentação da bomba de combustível. Injetores de combustível (3,5L).
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	—	Não utilizado.
62	50A	Módulo de controle da carroceria 1.
63	25 A	Ventilador eletrônico 2.
64	—	Não utilizado.
65	20A	Assento dianteiro aquecido.
66	15A	Aquecimento do limpador de estacionamento.
67	50A	Módulo de controle da carroceria 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema antibloqueio.
70	30A	Assento do passageiro.

Número	Ampere [A]	Descrição
71	—	Não utilizado.
72	20A	Bomba de óleo da transmissão (start/stop).
73	20A	Assentos traseiros aquecidos.
74	30A	Módulo do banco do motorista. Banco elétrico do motorista (sem memória).
75	25 A	Motor do limpador 1.
76	30A	Módulo da porta do porta-malas.
77	30A	Módulo do assento com ar condicionado.
78	40A	Módulo de iluminação do reboque.
79	40A	Motor do ventilador.
80	25A	Motor do limpador 2.
81	40a	Inversor 110 V.
82	—	Não utilizado.
83	20A	Não utilizado (reserva).
84	30A	Eletroímã do motor de arranque.
85	—	Não utilizado.
86	—	Não utilizado.
87	60A	Bomba do sistema antibloqueio.

Ford Edge – esquema da caixa de fusíveis

Ano de fabricação: 2018, 2019.

Os fusíveis do acendedor de cigarros (tomada) no Ford Edge são os fusíveis nº 5 (alimentação 3 – parte traseira do console), nº 10 (alimentação 1 – parte dianteira do motorista), nº 16 (alimentação 2 – compartimento do console) e nº 17 (alimentação 4 – porta-malas) na caixa de fusíveis no compartimento do motor.

Localização da caixa de fusíveis

Cabine

O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda da coluna de direção.O acesso ao painel de fusíveis pode ser mais fácil se você remover o revestimento.

Compartimento do motor

A caixa de distribuição de energia está localizada no compartimento do motor (à esquerda).

Caixa de distribuição de energia – parte inferior

Na parte inferior da caixa de fusíveis, encontram-se os fusíveis.

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado.
2	7,5A	Memórias. Lombar. Alimentação lógica do módulo do banco do motorista.
3	20A	Destravamento da porta do motorista.
4	5A	Não utilizado (reserva).
5	20A	2018: Não utilizado (reserva). 2019: Amplificador de áudio
6	10 A	Não utilizado (reserva).
7	10 A	Não utilizado (reserva).
8	10 A	Não utilizado (reserva).
9	10 A	Não utilizado (reserva).
10	5A	Teclado. Alimentação lógica do módulo da tampa traseira. Módulo da tampa traseira sem as mãos. Modem integrado (2019).
11	5A	Não utilizado (reserva).
12	7,5A	Módulo do ar condicionado.
13	7,5 A	Grupo. Módulo de controle da coluna de direção. Módulo de interface inteligente (gateway).
14	10 A	Módulo de alimentação estendida.
15	10 A	Alimentação da conexão de dados.
16	15A	Não utilizado (reserva).
17	5A	Não utilizado (reserva).
18	5A	Interruptor ativado por botão.

Número	Ampere [A]	Descrição
19	7,5 A	Módulo de potência estendido.
20	7,5 A	Não utilizado (reserva).
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Sistema de classificação de passageiros.
23	10 A	Acessórios atrasados (lógica do inversor de potência, lógica do teto solar, alimentação do interruptor dos vidros do motorista).
24	20A	Travamento/destravamento central.
25	30A	Porta do motorista (vidro, espelho). Módulo da porta do motorista. Indicador de travamento da porta do motorista. Iluminação do interruptor de travamento do motorista.
26	30A	Porta do passageiro dianteiro (vidro, espelho). Módulo da porta do passageiro dianteiro. Indicador de travamento do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (vidro, trava).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não utilizado (reserva).
30	30A	Não utilizado (reserva).
31	15 A	Não utilizado (reserva).
32	10 A	Sistema de posicionamento global (2018). Display do console central. Controle de voz (SYNC). Módulo transmissor/receptor.
33	20A	Rádio.
34	30A	Fusível de partida (fusíveis 19,20,21,22,35,36,37, disjuntor 38).
35	5A	Não utilizado (reserva).
36	15 A	Espelho retrovisor com escurecimento automático. Assento aquecido (2018). Módulo de faróis/espelhos automáticos que saem da faixa de rodagem. Alimentação lógica do módulo do assento traseiro aquecido.
37	20A	Módulo do volante aquecido. Volante ativo dianteiro.
38	30A	Vidros traseiros elétricos. Iluminação do interruptor do vidro traseiro.

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	30A	Não utilizado (reserva).
2	—	Relé do motor de arranque.
3	15 A	Limpador do vidro traseiro. Sensor de chuva. Bobina do relé da bomba do limpador do vidro traseiro.
4	—	Relé do motor do ventilador.
5	20A	Ponto de alimentação 3 – console traseiro.
6	—	Não utilizado.
7	20A	Módulo de controle do trem de força – potência do veículo 1.
8	20A	Módulo de controle do trem de força – potência do veículo 2.
9	—	Relé do módulo de controle do sistema de propulsão.
10	20A	Ponto de alimentação 1 – lado do motorista dianteiro.
11	15 A	Módulo de controle do trem de força – potência do veículo 4.
12	15 A	Módulo de controle do sistema de propulsão – potência do veículo 3. Bobina do relé do módulo de tração nas quatro rodas (2019).
13	—	Não utilizado.
14	—	Não utilizado.
15	—	Relé de partida.
16	20A	Ponto de alimentação 2 – compartimento do console.
17	20A	Ponto de alimentação 4 – porta-malas.
18	20A	2018: Farol RH HID. 2019: Não utilizado (reserva)
19	10 A	Assistência eletrônica de direção durante a partida.
20	10 A	2018: Iluminação de condução/partida. 2019: Motores de regulagem da posição dos faróis.
21	15A	2018: Energia lógica da bomba de óleo da transmissão (start/stop). 2019: Não utilizado (reserva)
22	10 A	Eletroímã da embreagem do ar condicionado.
23	15 A	Partida 6. Sistema de informação de ponto cego. Câmera traseira. Piloto automático adaptativo (2018). Display heads-up (2018). Módulo de qualidade de tensão (start/stop). Câmera frontal com visão dividida. Módulo da câmera frontal com visão dividida.
24	10 A	Não utilizado (reserva).
25	10 A	Sistema de prevenção de travamento dos freios durante a partida.
26	10 A	Módulo de controle do sistema de propulsão na partida.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé eletrônico do ventilador 1.
33	—	Relé da embreagem do ar condicionado.
34	15 A	Não utilizado (reserva).
35	—	Não utilizado.
36	—	Não utilizado.
37	10 A	Ventilador do módulo de transmissão de potência.
38	—	Relé eletrônico do ventilador 2
39	—	Relé do ventilador elétrico 3.
40	—	Relé da buzina.
41	—	2018: Não utilizado. 2019: Relé de aceitação dos faróis baixos.
42	—	Relé da bomba de combustível.
43	10 A	Rebatimento simples do banco da segunda fila.
44	20A	Farol esquerdo HID.
45	—	Não utilizado.
46	—	Não utilizado.
47	—	Não utilizado.
48	15 A	2018: Não utilizado (reserva). 2019: Potência do relé de travamento da coluna de direção
49	—	Não utilizado.
50	20A	Buzina.
51	—	Não utilizado.
52	—	Não utilizado.
53	—	Não utilizado.
54	10 A	Interruptor do freio.
55	10 A	Sensor do alternador
86	—	Não utilizado.

Compartimento do motor, parte inferior

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	—	Não utilizado.
57	—	Não utilizado.
58	30A	Alimentação da bomba de combustível. Injetores de combustível (3,5L).
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	—	Não utilizado.
62	50A	Módulo de controle da carroceria 1.
63	25A	Ventilador eletrônico 2.
64	—	Não utilizado.
65	20A	Assento dianteiro aquecido.
66	15 A	Aquecimento do limpador de estacionamento.
67	50A	Módulo de controle da carroceria 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema antibloqueio.
70	30A	Assento do passageiro.

Número	Ampere [A]	Descrição
71	—	Não utilizado.
72	20A	2018: Bomba de óleo da transmissão (start/stop). 2019: Não utilizado (reserva)
73	20A	Assentos traseiros aquecidos.
74	30A	Módulo do banco do motorista. Banco elétrico do motorista (menos memórias).
75	25A	Motor do limpador 1.
76	30A	Módulo da tampa traseira.
77	30A	Módulo do assento com ar condicionado.
78	40A	Módulo de iluminação do reboque.
79	40A	Motor do ventilador.
80	25 A	Motor do limpador 2.
81	40A	Inversor 110 V.
82	—	Não utilizado.
83	20A	Não utilizado (reserva).
84	30A	Eletroímã do motor de arranque.
85	—	Não utilizado.
87	60A	Bomba do sistema antibloqueio.

Esquema de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2020.

Veículos fabricados a partir de 02.09.2019

Unidade de controle de energia

A unidade de controle de energia está localizada no compartimento do motor. É equipada com fusíveis de alta corrente que protegem os principais sistemas elétricos do veículo contra sobrecarga.

Após desconectar e reconectar a bateria, algumas funções precisam ser restauradas.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	25 A1	Motor do limpador de para-brisa 2.
2	—	Relé do motor de partida.
3	15 A2	Limpador traseiro; Sensor de chuva.
4	—	Relé do motor do ventilador.
5	20 A1	Ponto de alimentação 3 – console traseiro.
6	—	Relé do controlador das velas de ignição.
7	20 A2	Módulo de controle do trem de força – alimentação do veículo 1.
8	20 A2	Módulo de controle do trem de força – alimentação do veículo 2; Bomba de ureia.
9	—	Relé do módulo de controle do trem de força.
10	20 A1	Ponto de alimentação 1 – lado do motorista dianteiro.
11	15 A3	Módulo de controle do trem de força – alimentação do veículo 4; Módulo das velas de ignição.
12	15 A3	Compressor do sistema de ar condicionado; Bobina do relé do controlador das velas de ignição; Módulo de controle do trem de força – alimentação do veículo 3; Aletas ativas da grade de entrada de ar; Relé do ventilador de resfriamento único.
13	10 A3	Não utilizado (reserva).
14	10 A3	Não utilizado (reserva).
15	—	Relé de ignição/partida.
16	20 A1	Ponto de alimentação 2 – console.
17	20 A1	Ponto de alimentação 4 – porta-malas.
18	15 A2	Módulo de dosagem de ureia.
19	10 A2	Ignição/partida – sistema eletrônico de assistência à direção.
20	10 A2	Ignição/partida – iluminação; Motores de regulagem dos faróis.
21	15 A2	Ignição/partida – controle da transmissão; Módulo de dosagem de ureia (bateria ligada).
22	10 A2	Eletroímã da embreagem do sistema de ar condicionado.
23	15 A2	Ignição/partida; Módulo de estabilização de tensão (Start-Stop); Sistema de monitoramento de ponto cego; Câmera traseira; Câmera frontal.
24	10 A2	Não utilizado (reserva).
25	10 A3	Ignição/partida – sistema de prevenção de travamento das rodas durante a frenagem.
26	10 A3	Ignição/partida – módulo de controle do trem de força.
27	15 A2	Módulo de dosagem de ureia.

Número	Ampere [A]	Descrição
28	10 A2	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé do ventilador elétrico 1.
33	—	Relé da embreagem do sistema de ar condicionado.
34	15 A2	Bloqueio elétrico da coluna de direção.
35	—	Não utilizado.
36	—	Não utilizado.
37	15 A2	Módulo de dosagem de ureia.
38	—	Não utilizado.
39	—	Relé do ventilador elétrico 3.
40	—	Relé dos limpadores dos faróis.
41	—	Relé do sinal acústico.
42	—	Relé da bomba de combustível.
43	10 A2	Rebatimento dos bancos da segunda fila.
44	5 A2	Aquecimento do bico do limpador.
45	—	Não utilizado.
46	10 A3	Sensor do alternador.
47	10 A3	Interruptor de freio on/off.
48	20 A2	Sinal acústico.
49	25 A2	Sistema de detecção de água no combustível (WFS).
50	10 A2	Ventilador da unidade de controle.
51	—	Não utilizado.
52	—	Não utilizado.
53	—	Não utilizado.
54	5 A3	Aquecedor de combustível.
55	5 A3	Não utilizado (reserva).
86	–	Não utilizado.

¹Fusível tipo M.

²Microfusível 2.

³Microfusível 3.

Unidade de controle de energia – parte inferior

Na parte inferior da unidade de controle, encontram-se os fusíveis. Para acessar a parte inferior da unidade de controle:

1. Solte os dois ganchos em ambos os lados da unidade de controle.
2. Levante a parte interna da unidade de controle do suporte.
3. Deslize a unidade de controle em direção ao centro do compartimento do motor.
4. Gire a parte externa da unidade de controle para acessar a parte inferior.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	20 A4	Sistema de lavagem dos faróis.
57	20 A4	Não utilizado (reserva).
58	30 A4	Alimentação da bomba de combustível.
59	40 A5	Não utilizado (reserva).
60	40 A5	Módulo de tração nas quatro rodas (AWD).
61	40 A4	Desembaçamento do para-brisa (lado esquerdo).
62	50 A5	Módulo de controle dos sistemas da carroceria 1.
63	25 A4	Não utilizado (reserva).
64	30 A4	Aquecimento auxiliar 3.
65	20 A4	Assento dianteiro aquecido.
66	40 A4	Desembaçamento do para-brisa (lado direito).
67	50 A5	Módulo de controle dos sistemas da carroceria 2.
68	40 A4	Aquecimento do vidro traseiro.
69	30 A4	Válvulas do sistema de prevenção de travamento das rodas durante a frenagem.
70	30 A4	Alimentação do assento do passageiro.

Número	Ampere [A]	Descrição
71	60 A5	Controlador das velas de ignição.
72	30 A4	Não utilizado (reserva).
73	20 A4	Assentos traseiros aquecidos.
74	30 A4	Módulo do banco do motorista; Alimentação do banco do motorista.
75	30 A4	Aquecimento auxiliar 1.
76	20 A4	Módulo de controle da transmissão.
77	30 A4	Módulo do assento com sistema de aquecimento e ar condicionado.
78	40 A4	Módulo de reboque.
79	40 A4	Motor do ventilador.
80	30 A4	Módulo da porta traseira elétrica.
81	40 A4	Inversor 220 V.
82	60 A5	Bomba do sistema de prevenção de travamento das rodas durante a frenagem.
83	25 A4	Motor do limpador de para-brisa 1.
84	30 A4	Eletroímã do motor de partida.
85	20 A4	Aquecedor de combustível.
87	–	Não utilizado.

⁴Fusível tipo M.

⁵Fusível tipo J.

Unidade de controle de fusíveis no compartimento de passageiros

A unidade de controle de fusíveis está localizada sob o painel de instrumentos, no lado esquerdo da coluna de direção.

Dica:   Para facilitar o acesso à unidade de controle de fusíveis, é possível remover o revestimento.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado.
2	7,5 A6	Assentos com função de memória; Apoio lombar; Carregador sem fio.
3	20 A6	Destravamento da porta do motorista; Travamento duplo da porta.
4	5 A6	Não utilizado (reserva).
5	20 A6	Amplificador de áudio.
6	10 A7	Não utilizado (reserva).
7	10 A7	Não utilizado (reserva).
8	10 A7	Não utilizado (reserva).
9	10 A7	Não utilizado (reserva).
10	5 A7	Módulo da porta traseira elétrica; Modem integrado; Módulo da porta traseira do veículo com abertura/fechamento sem as mãos.
11	5 A7	Módulo de segurança integrado.
12	7,5 A7	Módulo de controle de aquecimento, ventilação e ar condicionado; Módulo da transmissão.
13	7,5 A7	Conjunto de indicadores de direção; Módulo de controle da coluna de direção; Módulo (gateway) da porta de diagnóstico inteligente.
14	10 A7	Não utilizado (reserva).
15	10 A7	Alimentação da porta de diagnóstico.
16	15 A6	Bloqueio de abertura de portas para crianças.
17	5 A7	Sirene de alarme alimentada por bateria.
18	5 A7	Ignição; Botão Start/Stop.

Número	Ampere [A]	Descrição
19	7,5 A7	Não utilizado (reserva).
20	7,5 A7	Módulo de controle dos faróis.
21	5 A7	Sensor de umidade e temperatura no veículo.
22	5 A7	Não utilizado (reserva).
23	10 A6	Atraso de desativação de acessórios (lógica do conversor, lógica do teto solar, interruptor do vidro do lado do motorista).
24	20 A6	Travamento/destravamento central.
25	30 A6	Porta do motorista (vidro, espelho).
26	30 A6	Porta do passageiro dianteiro (vidro, espelho).
27	30 A6	Teto solar.
28	20 A6	Amplificador.
29	30 A6	Porta traseira esquerda (vidro).
30	30 A6	Porta traseira direita (vidro).
31	15 A6	Não utilizado (reserva).
32	10 A6	Display; Controle de voz (SYNC); Receptor de radiofrequência.
33	20 A6	Rádio.
34	30 A6	Ignição/partida – barramento (fusíveis 19, 20, 21, 22, 35, 36, 37, interruptor de instalação).
35	5 A6	Módulo de controle do sistema de segurança auxiliar.
36	15 A6	Espelho com função de escurecimento automático; Módulo do assento traseiro aquecido.
37	20 A6	Módulo do volante aquecido; Sistema de direção adaptativa das rodas dianteiras.
38	—	Não utilizado.

Esquema de fusíveis e relés – Ford Edge

Aplica-se a veículos fabricados nos anos:

2021, 2022.

Cabine

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	–	Não utilizado.
2	10 A	Acessórios com atraso — lógica do inversor de potência, lógica do teto solar e interruptor de alimentação do vidro do motorista.
3	7,5 A	Memórias. Apoio lombar. Carregamento sem fio de acessórios.
4	20 A	Amplificador do subwoofer.
5	–	Não utilizado.
6	10 A	Não utilizado (reserva).
7	10 A	Módulo de mudança de marcha.
8	5 A	Módulo da tampa traseira. Módulo da tampa traseira sem toque. Modem integrado.
9	5 A	Teclado de botão.
10	–	Não utilizado.
11	–	Não utilizado.
12	7,5 A	Módulo do ar condicionado. Módulo aprimorado da tampa central.
13	7,5 A	Painel de instrumentos. Módulo de controle da coluna de direção.
14	15 A	Não utilizado (reserva).
15	15 A	Módulo SYNC.
16	–	Não utilizado.
17	7,5 A	Módulo de controle dos faróis.
18	7,5 A	Não utilizado (reserva).

Número	Ampere [A]	Descrição
19	5 A	Não utilizado (reserva).
20	5 A	Interruptor de ignição com botão.
21	5 A	Sensor de temperatura e umidade no veículo.
22	5 A	Não utilizado (reserva).
23	30 A	Vidro e espelho da porta do motorista. Módulo da porta do motorista. Indicador de travamento da porta do motorista. Iluminação do interruptor de travamento do motorista.
24	30 A	Teto solar.
25	20 A	Amplificador.
26	30 A	Vidro e espelho da porta do passageiro dianteiro. Módulo da porta do passageiro dianteiro. Indicador de travamento do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro.
27	30 A	Não utilizado (reserva).
28	30 A	Não utilizado (reserva).
29	15 A	Alimentação aprimorada da porta central – conector OBD.
30	5 A	Não utilizado (reserva).
31	10 A	Módulo transceptor. Display multifuncional. Painel de controle integrado.
32	20 A	Rádio.
33	–	Não utilizado.
34	30 A	Circuito de partida (fusível 17,18, 21, 22, 35, 36, 37, disjuntor 38).
35	5 A	Indicador de desativação do airbag do passageiro.
36	15 A	Módulo do assento traseiro aquecido.
37	20 A	Volante aquecido. Espelho com escurecimento automático. Módulo de faróis automáticos e espelhos laterais que evitam a saída da faixa de rodagem.
38	30 A	Disjuntor. Vidro elétrico da janela traseira direita. Vidro elétrico da janela traseira esquerda.

Compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	—	Não utilizado.
2	—	Relé do motor de arranque.
3	15 A	Limpador do vidro traseiro. Sensor de chuva. Bobina do relé da bomba do limpador do vidro traseiro.
4	—	Relé do motor do ventilador.
5	20 A	Ponto de alimentação 3 – console traseiro.
6	—	Não utilizado.
7	20 A	Módulo de controle do sistema de propulsão – potência do veículo 1.
8	20 A	Módulo de controle do sistema de propulsão – alimentação do veículo 2. Ventilação do tanque. Válvula de bloqueio de vapores. Coluna de oxigênio aquecida.
9	—	Relé do módulo de controle do sistema de propulsão.
10	20 A	Ponto de alimentação 1 – lado do motorista dianteiro.
11	15 A	Módulo de controle do sistema de propulsão – potência do veículo 4.
12	15 A	Módulo de controle do sistema de propulsão – alimentação do veículo 3. Bobina do relé do módulo de tração nas quatro rodas. Persianas ativas. Aquecimento da transmissão ativa. Resfriamento auxiliar. Desvio do compressor elétrico. Válvula de dosagem de pressão negativa. Compressor do ar condicionado.
13	—	Não utilizado.
14	—	Não utilizado.
15	—	Relé de partida.
16	20 A	Ponto de alimentação 2 – compartimento do console.
17	20 A	Ponto de alimentação 4 – porta-malas.
18	—	Não utilizado.
19	10 A	Assistência eletrônica de direção durante a partida.
20	10 A	Ajuste dos faróis.
21	—	Não utilizado.
22	10 A	Eletroímã da embreagem do ar condicionado.
23	15 A	Sistema de informação de ponto cego. Câmera traseira. Radar de rastreamento frontal. Módulo de qualidade de tensão (start/stop). Câmera frontal dividida. Módulo da câmera frontal dividida.
24	—	Não utilizado.
25	10 A	Sistema antibloqueio dos freios durante a partida.
26	10 A	Módulo de controle do sistema de partida do motor.
27	—	Não utilizado.

Número	Ampere [A]	Descrição
28	10 A	Bomba do limpador do vidro traseiro.
29	—	Não utilizado.
30	—	Não utilizado.
31	—	Não utilizado.
32	—	Relé eletrônico do ventilador 1.
33	—	Relé da embreagem do ar condicionado.
34	—	Não utilizado.
35	—	Não utilizado.
36	—	Não utilizado.
37	—	Não utilizado.
38	—	Relé eletrônico do ventilador 2.
39	—	Relé eletrônico do ventilador 3.
40	—	Relé da buzina.
41	—	Relé de bloqueio da coluna de direção.
42	—	Relé da bomba de combustível.
43	10 A	Rebatimento simples do banco da segunda fila.
44	—	Não utilizado.
45	—	Não utilizado.
46	—	Não utilizado.
47	—	Não utilizado.
48	15 A	Alimentação do relé de bloqueio da coluna de direção.
49	—	Não utilizado.
50	20 A	Buzina.
51	—	Não utilizado.
52	—	Não utilizado.
53	—	Não utilizado.
54	10 A	Interruptor do freio.
55	10 A	Sensor do alternador.
86	—	Não utilizado.

Compartimento do motor, parte inferior

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
56	—	Não utilizado.
57	—	Não utilizado.
58	30 A	Alimentação da bomba de combustível.
59	40 A	Ventilador eletrônico 3.
60	40 A	Ventilador eletrônico 1.
61	—	Não utilizado.
62	50 A	Módulo de controle da carroceria 1.
63	25 A	Ventilador eletrônico 2.
64	—	Não utilizado.
65	20 A	Assento dianteiro aquecido.
66	15 A	Não utilizado (reserva).
67	50 A	Módulo de controle da carroceria 2.
68	40 A	Vidro traseiro aquecido.
69	30 A	Válvulas do sistema antibloqueio.
70	30 A	Assento do passageiro.

Número	Ampere [A]	Descrição
71	—	Não utilizado.
72	—	Não utilizado.
73	20 A	Assentos traseiros aquecidos.
74	30 A	Módulo do banco do motorista. Alimentação do banco do motorista
75	25 A	Motor do limpador 1.
76	30 A	Módulo da tampa traseira.
77	30 A	Módulo do assento com ar condicionado.
78	40 A	Módulo de iluminação do reboque.
79	40 A	Motor do ventilador.
80	25 A	Motor do limpador 2.
81	40 A	Inversor 110 V.
82	—	Não utilizado.
83-	—	Não utilizado.
84	30 A	Eletroímã do motor de arranque.
85	—	Não utilizado.
87	60 A	Bomba do sistema antibloqueio.

Sobre o Ford Edge (2007-2022)

O Ford Edge é um modelo SUV popular, lançado em 2007 e fabricado até 2022. Este automóvel é conhecido pelo seu interior confortável, design moderno e desempenho confiável. O Ford Edge oferece várias opções de motorização, incluindo variantes a gasolina e diesel, que garantem potência suficiente para a condução diária e viagens mais longas. Ao longo dos anos, passou por várias modernizações que trouxeram melhorias em tecnologia, segurança e conforto. O seu interior espaçoso e as funcionalidades avançadas fazem do Ford Edge uma escolha ideal para famílias e indivíduos que procuram um veículo confiável e elegante.

Esquema da caixa de fusíveis do Ford Edge

Esta página apresenta o esquema da caixa de fusíveis do Ford Edge, essencial para a identificação e substituição de fusíveis. A caixa de fusíveis está tipicamente localizada no compartimento do motor e na cabine do veículo, permitindo fácil acesso aos fusíveis. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro e confiável do seu veículo, por isso é importante ter conhecimento do seu conteúdo e funções.
