Citroën C8 (2002-2008) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën C8 2002-2008, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Citroën C8
Aplica-se a veículos fabricados nos anos:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Para o isqueiro (tomadas de energia) no Citroën C8, o fusível F9 (isqueiro) na caixa de fusíveis do painel de instrumentos e os fusíveis F11 (tomada de 12 V na terceira fila) e F12 (tomada de 12 V na segunda fila) na bateria são responsáveis.
Três caixas de fusíveis estão localizadas sob o painel de instrumentos, na bandeja da bateria e sob o capô.

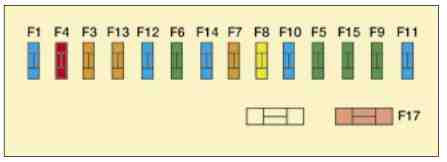

Caixa de fusíveis do painel de instrumentos
| Número | Amperes [A] | Descrição |
|---|---|---|
| F1 | 15 A | Limpador de para-brisa traseiro |
| F3 | 5 A | Airbag |
| F4 | 10 A | Sensor de ângulo de direção; ESP;
Espelho retrovisor interno fotocromático; Tomada de diagnóstico; Embreagem; Ar condicionado; Suspensão; Filtro de partículas. |
| F5 | 30 A | Teto solar; Vidro dianteiro. |
| F6 | 30 A | Vidro traseiro |
| F7 | 5 A | Luzes internas; Espelhos de cortesia;
Caixa de fusíveis do porta-luvas. |
| F8 | 20 A | Display; Alarme;
Rádio; Trocador de CD; Sistema de aditivos para diesel; Detecção de deflação; Porta lateral deslizante. |
| F9 | 30 A | Isqueiro |
| F10 | 15 A | Módulo de relé do reboque; Elementos de controle no volante. |
| F11 | 15 A | Tomada de diagnóstico; Sirene;
Câmbio automático; Ignição. |
| F12 | 15 A | Luz de aviso dos cintos de segurança; Porta deslizante;
Airbag; Assistência de estacionamento; Memória do banco do motorista; Banco elétrico do passageiro; Sistema mãos-livres. |
| F13 | 5 A | Relé do reboque |
| F14 | 15 A | Sensor de chuva; Teto solar;
Ar condicionado; Controle da luz de aviso do tacômetro; Painel de instrumentos; Telemática. |
| F15 | 30 A | Fechamento; Travamento duplo;
Segurança infantil. |
| F17 | 40 A | Vidro traseiro aquecido |

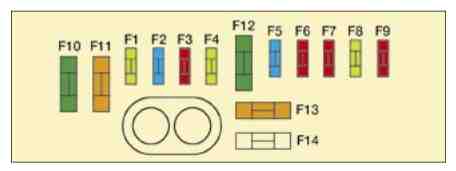

Caixa de fusíveis no compartimento do motor
Para abrir a caixa de fusíveis no compartimento do motor, desconecte o reservatório do líquido do limpador de para-brisa e, em seguida, remova a tampa.
| Número | Amperes [A] | Descrição |
|---|---|---|
| F1 | 20 A | ECU do motor; Válvula solenóide de recirculação de gases de escape;
Válvula solenóide de regulação de alta pressão do diesel; Válvula solenóide EGR. |
| F2 | 15 A | Buzina |
| F3 | 10 A | Bomba do limpador dianteiro/traseiro |
| F4 | 20 A | Bomba do limpador de faróis |
| F5 | 15 A | Bomba de combustível; Válvula solenóide de regulação. |
| F6 | 10 A | Transmissão; Direção assistida;
Amperímetro; Aquecedor; Nível de óleo do motor; Freios; Regulação dos faróis. |
| F7 | 10 A | ESP |
| F8 | 20 A | Partida |
| F9 | 10 A | ECU do motor |
| F10 | 30 A | Válvulas solenóides; Sonda Lambda;
Injetores; Bobina de ignição; ECU; Aquecedor de diesel. |
| F11 | 40 A | Fluxo de ar |
| F12 | 30 A | Limpador de para-brisa dianteiro |
| F13 | 40 A | Interface do sistema integrado (ignição+) |
| F14 | – | Vazio |
Fusíveis na bateria
Levante o tapete, desconecte a tampa localizada sob o piso, sob o banco dianteiro direito para acesso.
| Número | Amperes [A] | Descrição |
|---|---|---|
| F1 | – | Vazio |
| F2 | – | Vazio |
| F3 | 5 A | Freios |
| F4 | 25 A | Memória do banco do motorista |
| F5 | 25 A | Memória do banco do passageiro; Teto solar. |
| F6 | 20 A | Teto solar |
| F7 | 20 A | Teto solar |
| F8 | 10 A | Banco do passageiro aquecido |
| F9 | 10 A | Banco do motorista aquecido |
| F10 | 15 A | Sinalização |
| F11 | 20 A | Tomada de acessórios 12 V terceira fila |
| F12 | 20 A | Tomada de acessórios 12 V segunda fila |

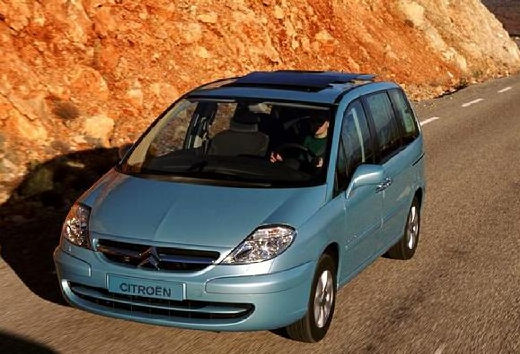

Sobre o Citroën C8 (2002-2008)
O Citroën C8 é um MPV familiar que foi produzido entre 2002 e 2008. Este modelo foi projetado com ênfase no conforto e espaço, tornando-o ideal para famílias maiores ou viagens longas. O Citroën C8 oferecia várias opções de motorização, incluindo motores a gasolina e diesel, que proporcionavam um desempenho e eficiência equilibrados. O interior do veículo era flexível, com a possibilidade de configurar os bancos conforme a necessidade, permitindo o máximo aproveitamento do espaço. Graças às tecnologias modernas e aos elementos de segurança, o Citroën C8 era uma escolha popular entre os motoristas que procuravam um veículo confiável e prático.
Diagrama da caixa de fusíveis do Citroën C8
Esta página exibe o diagrama da caixa de fusíveis para o Citroën C8, que é essencial para a identificação e manutenção dos componentes elétricos do veículo. A caixa de fusíveis geralmente está localizada no compartimento do motor ou sob o painel de instrumentos. O diagrama mostra os números dos fusíveis, seus valores em amperes e os componentes protegidos, o que permite uma fácil orientação ao substituir os fusíveis. É importante sempre usar fusíveis de reposição com o mesmo valor em amperes para evitar danos ao sistema elétrico. Graças a este diagrama da caixa de fusíveis, você pode resolver efetivamente problemas com os circuitos elétricos do seu Citroën C8.
