Mitsubishi Canter 6 (1993-2002) – caixa de fusíveis
Diagram de fusíveis e relés – Mitsubishi Canter 6
Aplica-se a veículos fabricados nos anos:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

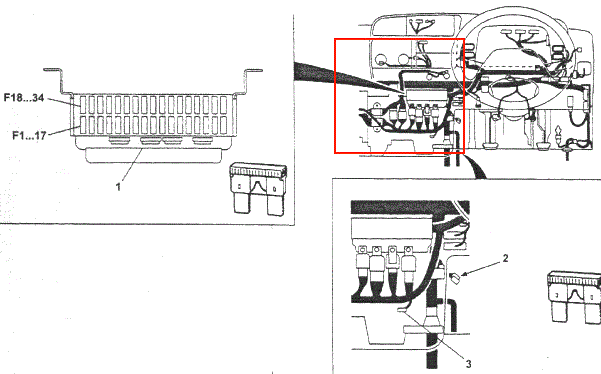

Caixa de fusíveis do compartimento de passageiros
Caixa de fusíveis
Localizada atrás da tampa protetora no painel central.
Descrição
| F1 | 10/15A Farol do lado esquerdo |
| F2 | 10/15A Farol do lado direito |
| F3 | 10/15A Luzes de freio, buzina, unidade de controle do freio motor (códigos de reinicialização) |
| F4 | 10/15A Piscas |
| F5 | 5A Interrupção de combustível E/dv |
| F6 | 10A Iluminação interna |
| F7 | 10A Equipamento opcional |
| F8 | 25/30A Vidros elétricos, travamento central |
| F9 | Suspensão pneumática 25A |
| F10 | 15A Unidade de controle da transmissão automática (códigos de cancelamento) |
| F11 | 25A Direção hidráulica |
| F12 | 25A Sistema EZGO |
| F13 | Acendedor de cigarros 15A |
| F14 | 10A Equipamento de rádio |
| F15 | 10A Equipamento opcional |
| F 16 | 10A Controle de espelhos |
| F17 | 5/10A Relé de interrupção de combustível (24V) |
| F18 | Motor de partida 10/30A |
| F19 | 10A Luzes de ré, unidade de controle de recirculação de gases de escape (códigos de reinicialização) (4D33, 35) |
| F20 | 10A Conjunto de piscas |
| F21 | 10A Limpador de para-brisa dianteiro |
| F22 | 10A Equipamento opcional |
| F23 | Transmissão automática 10A, sistema EZGO |
| F24 | Transmissão automática 10A |
| F25 | 10A Sistema de recirculação de gases de escape |
| F26 | Retardador 10A |
| F27 | Freio de escape 10A |
| F29 | 10A ABS |
| F30 | 10A Ar condicionado automático |
| F32 | Ar condicionado 10A |
| F33 | 25/30A Ventilador do aquecedor |
| F34 | Dimensões 15A |
Separadamente, na parte inferior, podem ser encontrados: 2 – fusível ASR (10 A), 3 – fusível do amperímetro (1 A)

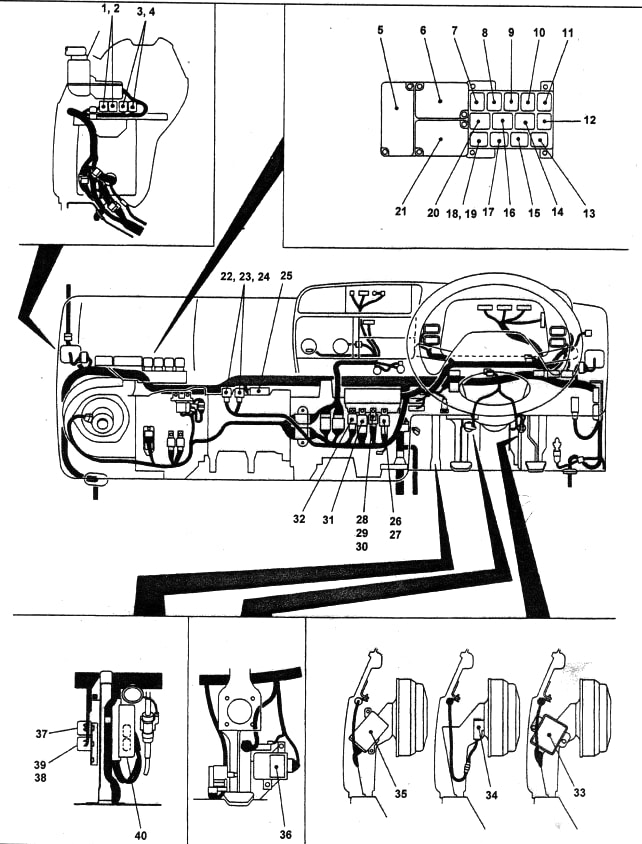

Caixa de fusíveis
Instalada no painel em frente ao banco do passageiro.
Descrição
- relé de controle do espelho (dobrável)
- relé de controle dos espelhos (posição de trabalho)
- relé de travamento central (bloqueio)
- relé de travamento central (desbloqueio)
- Unidade MU-TIC ou MULAC
- relé do pisca (e relé dos piscas – modificações)
- relé de sinal da mesa (modelos com freio de esvaziamento)
- relé do termostato (FE, FF, FG)
- relé de tamanho
- relé de farol alto
- relé de farol baixo
- relé do ventilador do aquecedor
- relé de sinal da TDF
- relé do limpador de baixa velocidade
- relé do freio de estacionamento
- relé rápido do limpador
- relé do freio de subida (ABS / ASR)
- relé do freio de subida (ABS)
- relé do sistema de aquecimento intensivo do motor (FB, FD)
- relé indicador de baixo nível de óleo do motor
- Bloco LAC
- relé do compressor (FF)
- relé do compressor (FF)
- relé principal da suspensão pneumática
- unidade de controle do freio motor
- relé de mudança de marcha (FG38)
- sensor de luz de freio (NÃO PADRÃO)
- relé do radiador de fluido da transmissão automática (FE)
- relé do radiador de fluido da transmissão automática (FB)
- Relé da buzina EZGO
- relé de interrupção de combustível
- Relé de ativação do modo 4WD
- Unidade de controle PPS (FE, FF); unidade de controle de espelhos
- unidade de travamento central (modelos com transmissão automática)
- unidade de controle da transmissão (FG38)
- controlador de bloqueio do diferencial (FG38)
- , 38, 39 – relé da embreagem da TDF. 40 – unidade de controle da transmissão automática.

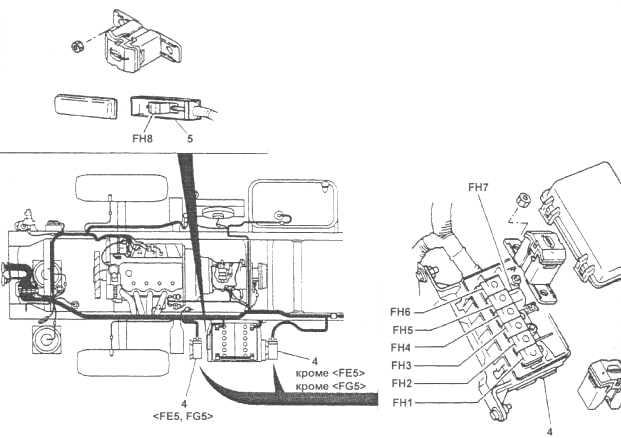

Caixa de fusíveis perto da bateria
Outra caixa de fusíveis e relés está localizada fora do veículo, ao lado da bateria.
Descrição
| FH1 | 50A Fusíveis F1 … 4 |
| FH2 | 50A Fusíveis F5 … 12 |
| FH3 | 30А ABS |
| FH4 | 30A ABS |
| FH5 | 50A Saída “B” da ignição |
| FH6 | Fusíveis F31 … 34 |
| FH7 | Gerador 100A |
| FH8 | 80A Segundo gerador;
50A Retardador. |
Sobre o Mitsubishi Canter 6 (1993-2002)
O Mitsubishi Canter 6, fabricado entre 1993 e 2002, é um modelo popular de caminhão leve que se provou em várias indústrias. Este modelo é conhecido por sua confiabilidade, durabilidade e flexibilidade, tornando-o ideal para transporte urbano e interurbano. O Canter 6 oferece várias opções de motorização, sendo os motores diesel os mais comuns, proporcionando potência e eficiência suficientes. O veículo é projetado para lidar com cargas pesadas, e sua construção permite fácil manutenção e longa vida útil.
Diagrama da caixa de fusíveis do Mitsubishi Canter 6
Esta página exibe o diagrama da caixa de fusíveis do Mitsubishi Canter 6, essencial para a manutenção e reparo adequados do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada sob o painel ou no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração.
