Ford Aspire (1994-1997) – caixa de fusíveis
Diagram de fusíveis e relés – Ford Aspire
Aplica-se a novos veículos nos anos:
1994, 1995, 1996, 1997.
Bloco de fusíveis principal
Para remover o bloco de fusíveis principal e substituir um fusível:
- Desconecte o cabo negativo da bateria.
- Desaperte as porcas em ambas as extremidades.
- Levante o bloco de fusíveis e abra as tampas laterais do bloco de fusíveis.
- Desaperte os parafusos em ambos os lados do bloco.
- Substitua o fusível por um novo com o mesmo valor.
Para instalar o bloco de fusíveis:
- Coloque a tampa do bloco de fusíveis de volta no lugar e aperte os parafusos em ambos os lados.
- Fixe as porcas em ambas as extremidades do bloco de fusíveis.
- Reconecte o cabo negativo da bateria.
| Número | Amperagem [A] | Descrição |
| 1 | 30 | Ventilador de arrefecimento |
| 2 | 60 | ABS |
| 3 | 80 | Monitor de diagnóstico de airbags, |
| Unidade de controlo do sistema de travagem antibloqueio, | ||
| Relé do sistema de travagem antibloqueio, | ||
| Sistema de áudio, | ||
| Lâmpada de reserva, | ||
| Unidade do sistema de travagem, | ||
| Relé do motor do ventilador, | ||
| Lâmpada de carga, | ||
| Unidade central, | ||
| Acendedor de cigarros, | ||
| Relé do ventilador de arrefecimento, | ||
| Relé das luzes diurnas, | ||
| Piscas, | ||
| Lâmpada de posição dianteira, | ||
| Limpador e lavador dianteiro, |
| Lâmpada de controlo, | ||
| Buzina, | ||
| Bobina de ignição, | ||
| Iluminação (interruptor do ar condicionado, painel, interruptor do desembaciador traseiro, indicador de mudança de marcha), | ||
| Luzes indicadoras do painel de instrumentos (prontidão do airbag, sistema de travagem antibloqueio, sistema de travagem, carregamento, verificação do motor, combustível, pressão do óleo, desembaciador traseiro, cinto de segurança, tacómetro), | ||
| Lâmpada interior, | ||
| Lâmpada da matrícula, | ||
| Módulo de controlo do sistema de tração, | ||
| Desembaciador traseiro, | ||
| Relé do desembaciador traseiro, | ||
| Limpador e lavador traseiro, | ||
| Lâmpada traseira, | ||
| Relé das luzes traseiras, | ||
| Piscas, | ||
| Luz de travagem | ||
| 4 | 30 | Monitor de diagnóstico de airbags, |
| Módulo de controlo do sistema de tração | ||
| 5 | 30 | Faróis |

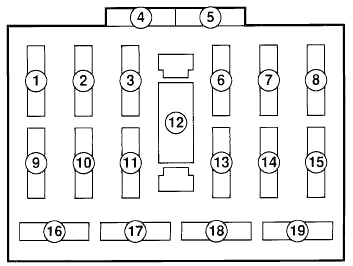

Painel de fusíveis no painel de instrumentos
| Número | Amperagem [A] | Descrição |
| 1 | 10 | Sistema de airbags, |
| Sistema de travagem antibloqueio, | ||
| Relé do sistema de travagem antibloqueio, | ||
| Relé do motor do ventilador, | ||
| Relé do ventilador de arrefecimento, | ||
| Relé principal de ignição | ||
| 2 | 15 | Lâmpadas de reserva, |
| Unidade central, | ||
| Piscas, | ||
| Luzes indicadoras do painel de instrumentos (prontidão do airbag, sistema de travagem antibloqueio, sistema de travagem, carregamento, verificação do motor, pressão do óleo, cinto de segurança, desembaciador traseiro, mudança de marcha), | ||
| Indicadores do painel de instrumentos (combustível, atuador da transmissão, tacómetro, piscas), | ||
| Piscas, | ||
| Relé do desembaciador traseiro | ||
| 3 | 20 | Desembaciador do vidro traseiro |
| 4 | 20 | Fusível de reserva |
| 5 | 15 | Fusível de reserva |
| 6 | – | – |
| 7 | 15 | Faróis de nevoeiro dianteiros |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | Interruptor do ar condicionado |
| Relé do ar condicionado | ||
| Motor do ventilador do condensador, |
| Limpadores e lavadores do para-brisas | ||
| 11 | 15 | Grupo do motor do ventilador, |
| Sistema de luzes diurnas, | ||
| Limpador e lavador do vidro traseiro | ||
| 12 | 30 | Motor do ventilador do ar condicionado |
| 13 | 15 | Luzes de emergência |
| 14 | 15 | Unidade do sistema de travagem antibloqueio, |
| Luzes de travagem, | ||
| Lâmpada de iluminação, | ||
| Buzina | ||
| 15 | 15 | Luzes laterais dianteiras, |
| Iluminação do painel de instrumentos, | ||
| Lâmpadas da matrícula, | ||
| Luzes de estacionamento, | ||
| Luzes traseiras, | ||
| Acender a luz indicadora | ||
| 16 | 15 | Sistema de áudio, |
| Acendedor de cigarros | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Sistema de áudio, |
| Lâmpadas de reserva, | ||
| Módulo central, | ||
| Lâmpada de aquecimento interior Módulo de controlo do sistema de tração |

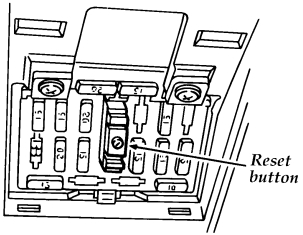

Interruptor de circuito
Os sistemas de ar condicionado requerem alta corrente. Se a corrente nominal for excedida, o interruptor de proteção abrirá.
Se o circuito for interrompido pelo interruptor automático, desative todos os interruptores de aquecimento e ar condicionado e restaure o circuito pressionando o botão de restauração localizado no painel de fusíveis interno.
