Ford Expedition U222 (2003-2006) – caixa de fusíveis

Diagrama de fusíveis e relés – Ford Expedition U222

Aplica-se a veículos fabricados nos anos:

2003, 2004, 2005, 2006.

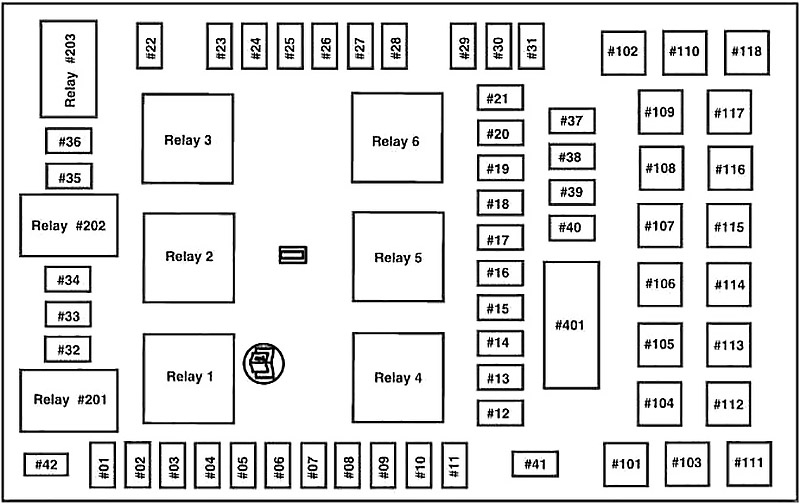

Diagrama da caixa de fusíveis da cabine

A caixa de fusíveis está localizada sob o lado direito do painel de instrumentos. Remova a tampa do painel para acessar os fusíveis.

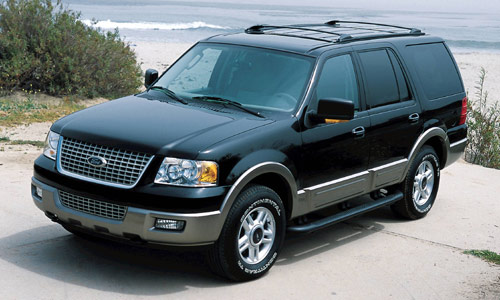

Sobre o Ford Expedition U222 (2003-2006)

O Ford Expedition U222, fabricado entre 2003 e 2006, é um SUV robusto que oferece um interior espaçoso e desempenho potente. Este modelo é conhecido pela sua capacidade de lidar com vários terrenos e proporciona uma condução confortável para famílias grandes ou grupos. O Ford Expedition U222 foi equipado com várias motorizações, incluindo o popular motor V8 de 5,4 litros, que oferece bastante potência para reboque pesado e condução diária. O veículo foi projetado com foco na segurança e conforto, tornando-o ideal tanto para viagens longas quanto para uso diário.

Diagrama da caixa de fusíveis do Ford Expedition U222

Esta página exibe o diagrama da caixa de fusíveis para o Ford Expedition U222, que é crucial para a identificação e manutenção dos sistemas elétricos do veículo. As localizações típicas da caixa de fusíveis para este modelo incluem o espaço sob o painel de instrumentos e o compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, sua amperagem e os componentes protegidos, o que é essencial para a manutenção adequada. Sempre use fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é uma parte importante do veículo, e é por isso que é importante ter uma visão geral do seu conteúdo e função.

Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
1	7,5	Partida/Acessórios – Motor do limpador de para-brisa,
		Painel de instrumentos,
		Motor do limpador de vidro traseiro
2	20	Sinalizadores de direção/sirene de emergência,
		Interruptor da luz de freio,
		Luzes de freio,
		Luz de freio central superior (CHMSL),
		Ligar luzes de sinalização
3	7,5	Interruptor de espelho elétrico,
		Espelhos elétricos (sem memória),
		Interruptor do banco do motorista (memória),
		Módulo de memória (energia lógica)
4	15	Reprodutor de DVD,
		Controle de áudio do banco traseiro,
		CDDJ (rádio de navegação)
5	7,5	Módulo de controle do sistema de propulsão (PCM) (alimentação KA),
		Interruptor de controle de velocidade,
		Interruptor de modo manual do ar condicionado,
		Interruptor da luz de freio,
		Solenoide de travamento da transmissão (BSI),
		Cabeça de controle EATC,
		Módulo de segurança da carroceria (BSM) (alimentação KA),
		Bobinas do relé dos bancos da terceira fila,
		Diodo de segurança SecuriLock
6	15	Interruptor dos faróis (faróis e interruptor de iluminação),
		Luzes de posição,
		Luzes da placa de licença,
		Bobina do relé das luzes de neblina,
		Controlador de freio elétrico para reboque (iluminação),
		BSM (lâmpada do carro, luzes de posição) Indicador das luzes de neblina
7	5	Rádio (sinal de partida)
8	10	Interruptor de desembaçamento do vidro traseiro,
		Indicador de desembaçamento do vidro traseiro (cabeça do ar condicionado),
		Espelhos aquecidos
9	–	Não utilizado
10	20	Relé das luzes de reboque,
		Conector de 7 fios para reboque (luzes de posição),
		Relé das luzes de posição do reboque,
		Conectores de 7 e 4 polos para reboque (luzes de posição)
11	10	Relé de ativação do compressor do ar condicionado,
		Solenoide de ativação do compressor do ar condicionado,
		Solenoide 4×4 de acoplamento integrado das rodas (IWE)
12	15	Relé da bomba de combustível,
		Interruptor da bomba de combustível,
		Módulo controlador da bomba de combustível,
		Motor da bomba de combustível
13	10	Interruptor de modo manual do ar condicionado,
		Bobina do relé de desembaçamento do vidro traseiro,
		Interruptor do recipiente de refrigerante do ar condicionado,
		Interruptor de desembaçamento do ar condicionado,
		Interruptor de baixa pressão do ar condicionado,
		Cabeça de controle DATC,
		Eletroválvulas DATC,
		Controle do ventilador DATC,
		Bobina do relé de carregamento da bateria do reboque
14	10	Bobina do relé de ativação das luzes diurnas (DRL),
		Luzes de ré com sensor de transmissão digital (DTRS),
		Bobina do relé das luzes de emergência do reboque,
		Espelho eletrocrômico,
		Atuador manual da porta do ar condicionado
15	5	AdvanceTrac® com interruptor RSC, conjunto de indicadores (canal Run/Start)
16	10	BS/AdvanceTrac® com módulo RSC (alimentação Run/Start)
17	15	Luzes de neblina
18	10	Atuador auxiliar da porta de mistura de temperatura do ar condicionado,
		Controle auxiliar frontal do ar condicionado,
		Pisca-pisca,
		Espelho eletrocrômico,
		Motor de modo auxiliar
19	10	Módulo de controle de restrições (RCM)
20	30	BSM (travas das portas, relé de liberação da janela),
		Motor de liberação da janela,
		Motores de travamento das portas/aba da janela
21	15	Painel de instrumentos (B+),
		Luzes internas (iluminação),
		Luzes da cabine (espelhos externos)
22	10	Iluminação do interruptor do teto solar,
		Rádio (alimentação de acessórios atrasada),
		Interruptor da janela,
		Motores de abertura das janelas,
		Amplificador de antena EHAM (rádio de navegação)
23	10	Luz de posição direita
24	15	Luzes internas sob demanda (luz de mapa/cúpula frontal, luz de cúpula/mapa da segunda fila, luz do porta-luvas, luz de carga, luzes de cortesia, luzes dos espelhos de cortesia),
		Bobina do relé de economia de bateria,
		Alimentação do relé de economia de bateria,
		Válvula de ventilação aquecida da base (PCV)
25	10	Luz de posição esquerda
26	20	Relé da buzina,
		Buzina
27	5	Módulo da bússola
		Módulo do sistema de sensor de ré,
		Solenoide de travamento da transmissão,
		Número	Amperes [A]	Descrição
33	–	Não utilizado
34	15	PCM,
		Injetores de combustível,
		Sensor de fluxo de massa de ar (MAF)
35	20	Indicador das luzes baixas no painel de instrumentos,
		Faróis baixos
36	10	Luzes de direção/freio do reboque à direita
37	20	Ponto de alimentação na área de carga
38	25	Motor do limpador de vidro traseiro,
		Bomba do lavador (para lavar o vidro traseiro)
39	20	Pontos de alimentação do console (frente e traseira do console),
		Tomadas de alimentação no painel de instrumentos (banco do sofá)
40	20	Relé DRL, luzes de neblina DRL,
		Bobina do relé do farol DRL,
		Interruptor das luzes (faróis),
		Interruptor multifuncional (flash-to-pass),
		BSM (relé dos faróis automáticos),
		Bobina do relé dos faróis baixos,
		Fusível 25 (faróis baixos à esquerda),
		Fusível 23 (farol baixo à direita)
41	20	Acendedor de cigarros,
		Conector de diagnóstico OBD II
42	10	Luzes de direção/freio do reboque à esquerda
101	30	Relé do motor de partida,
		Solenoide de partida
102	30	Alimentação do interruptor de ignição
103	30	ABS/AdvanceTrac® com módulo RSC (motor da bomba)
104	30	Relé do banco da terceira fila à esquerda,
		Interruptor do banco da terceira fila LH,
		Motor do banco da terceira fila à esquerda
105	30	Reserva
106	30	Relé de carregamento da bateria do reboque,
		Conector de 7 polos para reboque (carregamento da bateria)
107	30	Relé do ventilador auxiliar do ar condicionado,
		Motor do ventilador auxiliar do ar condicionado
108	30	Interruptor do motor do banco do passageiro
109	30	Interruptor do motor do banco do motorista (sem memória),
		Módulo de memória,
		Espelhos de memória,
		Interruptor e motor ajustável dos pedais
110	30	Reserva
111	50	Compressor da suspensão pneumática,
		Relé do compressor da suspensão pneumática
112	30	ABS/AdvanceTrac® com módulo RSC (válvulas)
113	30	Motor do limpador de para-brisa,
		Bomba do lavador (para limpadores)
114	40	Relé de desembaçamento do vidro traseiro,
		Grade de desembaçamento do vidro traseiro,
		Espelhos aquecidos (fusível 8)
115	30	Motor da caixa de fusíveis da transmissão,
		Relé 4×4
116	40	Relé do ventilador frontal,
		Motor do ventilador frontal
117	30	Relé do banco da terceira fila à direita,
		Interruptor do banco da terceira fila à direita,
		Motor do banco da terceira fila à direita
118	30	Módulo do ar condicionado para motorista e passageiro
401	30	Vidros elétricos (interruptor),
		Interruptor principal da janela,
		Motores para janelas,
		Interruptores das janelas,
		Módulo do teto solar
R01		Relé do motor de partida:
		Solenoide do motor de partida
R02		Relé auxiliar atrasado:
		fusível 22,
		CB 401,
		Vidros elétricos,
		Ligar iluminação,
		Rádio,
		Teto solar,
		Trocar janelas,
		Amplificador da antena de navegação
R03		Relé dos faróis baixos:
		Fusível # 35,
		Faróis baixos,
		Indicador dos faróis baixos
R04		Relé de desembaçamento do vidro traseiro:
		Fusível 8 (espelhos aquecidos),
		Desembaçador do vidro traseiro,
		Espelhos externos aquecidos,
		Indicador de desembaçamento do vidro traseiro (controlador do ar condicionado)
R05		Relé de carregamento da bateria do reboque:
		Conector de 7 fios para reboque (carregamento da bateria)
R06		Relé do ventilador frontal:
		Motor do ventilador frontal
R201		Relé das luzes de estacionamento do reboque:
		Conectores de 7 e 4 fios para reboque (luzes de posição)
R202		Relé das luzes de neblina:
		Faróis de neblina dianteiros
R203		Relé PCM:
		fusível 32,
