Fiat Sedici (2006-2014) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat Sedici (2006-2014), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Fiat Sedici (2006-2014) – diagrama da caixa de fusíveis
Ano de produção: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
O fusível do isqueiro (tomada de força) no Audi A6 C5 (1997-2005) é o fusível (?) na caixa de fusíveis do painel.

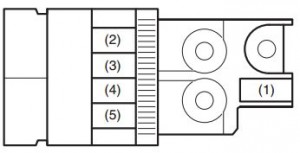

Caixa de fusíveis no compartimento do motor
Motor a gasolina

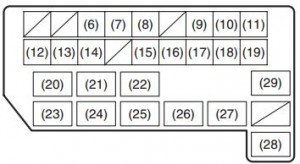

Fiat Sedici – caixa de fusíveis – compartimento do motor (gasolina)
| Número | Amperes [A] | Descrição |
| (1) | 80 | Carga elétrica total |
| (2) | 50 | Vidro elétrico; Interruptor do limpador;
Motor de partida. |
| (3) | 50 | Farol traseiro; Desembaçador traseiro;
Travamento das portas; Luzes de emergência; Buzina; Iluminação de boas-vindas. |
| (4) | 80 | Aquecedor; Compressor de ar;
Direção assistida. |
| (5) | 15 | Ventilador do radiador; Farol dianteiro de neblina;
Farol dianteiro. |
| (6) | 15 | Fusível do farol principal (direito) |
| (7) | 15 | Fusível do farol principal (esquerdo) |
| (8) | 20 | Fusível do farol dianteiro de neblina |
| (9) | 60 | Fusível do módulo de controle da direção assistida |
| (10) | 40 | Fusível do módulo de controle do ABS |
| (11) | 30 | Fusível do ventilador do radiador |
| (12) | 30 | Fusível do módulo de controle do ABS |
| (13) | 30 | Fusível do motor de partida |
| (14) | 50 | Fusível do interruptor de partida |
| (15) | 30 | Fusível do ventilador do aquecedor |
| (16) | 20 | Fusível do compressor de ar |
| (17) | 15 | Fusível do motor do corpo da borboleta |
| (18) | 15 | Fusível da transmissão automática (se presente). |
| (19) | 15 | Fusível da injeção de combustível |
| (20) | – | Fusível da transmissão automática (se presente). |
| (21) | – | Relé do compressor de ar |
| (22) | – | Relé da bomba de combustível |
| (23) | – | Relé do ventilador do condensador |
| (24) | – | Relé dos faróis de neblina dianteiros |
| (25) | – | Relé do motor do corpo da borboleta |
| (26) | – | PRINCIPAL FI |
| (27) | – | Relé do motor de partida |
| (28) | – | Relé do ventilador do radiador |

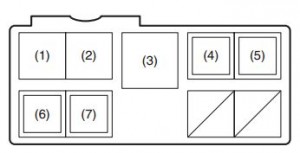

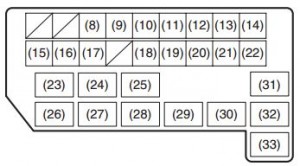

Motor a diesel
| Número | Amperes [A] | Descrição |
| (1) | 80 | Iluminação |
| (2) | 30 | Aquecedor de combustível |
| (3) | Carga elétrica total | |
| (4) | 50 | Farol |
| (5) | 30 | Aquecedor |
| (6) | 30 | Aquecedor |
| (7) | 30 | Aquecedor |
| (8) | 15 | Fusível do farol principal (direito) |
| (9) | 15 | Fusível do farol principal (esquerdo) |
| (10) | 20 | Fusível do farol de neblina dianteiro |
| (11) | 50 | Ignição |
| (12) | 60 | Fusível do módulo de controle da direção assistida. |
| (13) | 40 | Fusível do módulo de controle do ABS |
| (14) | 30 | Fusível do ventilador do radiador |
| (15) | 30 | Fusível do módulo de controle do ABS |
| (16) | 30 | Fusível do motor de partida |
| (17) | 50 | Ignição |
| (18) | 30 | Fusível do ventilador do aquecedor |
| (19) | 10 | Fusível do compressor de ar |
| (20) | 20 | Fusível da bomba de combustível |
| (21) | 30 | Fusível do ventilador do condensador |
| (22) | 20 | Fusível da injeção de combustível |
| (23) | – | Relé do elemento de aquecimento 3 |
| (24) | – | Relé do compressor de ar |
| (25) | – | Relé da bomba de combustível |
| (26) | – | Relé do ventilador do condensador |
| (27) | – | Relé dos faróis de neblina dianteiros |
| (28) | – | Relé do elemento de aquecimento 2 |
| (29) | – | Relé do elemento de aquecimento |
| (30) | – | Relé do motor de partida |
| (31) | – | Relé do ventilador do radiador |
| (32) | – | Relé do ventilador do radiador |
| (33) | – | Relé do ventilador do radiador |
| (34) | – | Aquecimento de combustível |
| (35) | – | Injeção principal de combustível |
| (36) | 10 | EPI |
| (37) | 10 | Injeção de combustível |
| (38) | 15 | DVR INJ |

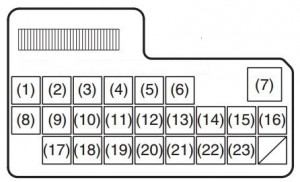

Caixa de fusíveis sob o painel
| Número | Amperes [A] | Descrição |
| (1) | 15 | Limpador traseiro |
| (2) | 15 | Bobina de ignição |
| (3) | 10 | Farol de reserva |
| (4) | 10 | Sinalizadores de direção (?) |
| (5) | 15 | Acessórios |
| (6) | 15 | Equipamento 2 |
| (7) | 30 | Controle de janelas |
| (8) | 30 | Limpador de para-brisa |
| (9) | 10 | IGI SIG |
| (10) | 15 | Airbag |
| (11) | 10 | Sistema de prevenção de travamento das rodas |
| (12) | 10 | Farol traseiro |
| (13) | 10 | Luz de freio |
| (14) | 20 | Trava da porta |
| (15) | 15 | Lucciola 4WD |
| (16) | 10 | ST SIG |
| (17) | 15 | Aquecimento do assento |
| (18) | 10 | IG 2 SIG |
| (19) | 10 | Farol de neblina traseiro |
| (20) | 15 | Cúpula |
| (21) | 30 | Aquecedor traseiro |
| (22) | 15 | Buzina; Luzes de emergência. |
| (23) | 10 | Buzina; Fiat CODE (imobilizador). |
Sobre o Fiat Sedici (2006-2014)
O Fiat Sedici é um SUV compacto que foi produzido entre 2006 e 2014. Este modelo foi desenvolvido em colaboração com a Suzuki e é conhecido pela sua fiabilidade e praticidade. O Fiat Sedici oferece tração nas quatro rodas, o que o torna um veículo ideal para diversos terrenos e condições climáticas. O veículo estava disponível com várias motorizações, incluindo motores a gasolina e diesel. As suas dimensões compactas e a maior altura ao solo garantem uma condução confortável tanto em ambiente urbano como fora dele.
Diagrama da caixa de fusíveis do Fiat Sedici
Esta página mostra o diagrama da caixa de fusíveis do Fiat Sedici, que é essencial para a identificação e substituição dos fusíveis. A caixa de fusíveis neste modelo está geralmente localizada sob o painel, no lado do condutor, e no compartimento do motor. Os diagramas mostram os números dos fusíveis, os seus valores em amperes e os componentes que protegem. Ao substituir os fusíveis, é importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o bom funcionamento dos sistemas elétricos do veículo.
