Fiat Stilo (2001-2008) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat Stilo (2001-2008), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Fiat Stilo (2001-2008) – esquema de fusíveis
Ano de fabricação: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
O fusível do isqueiro (tomada de força) no Fiat Stilo (2001-2008) é o fusível F44 na caixa de fusíveis do painel.

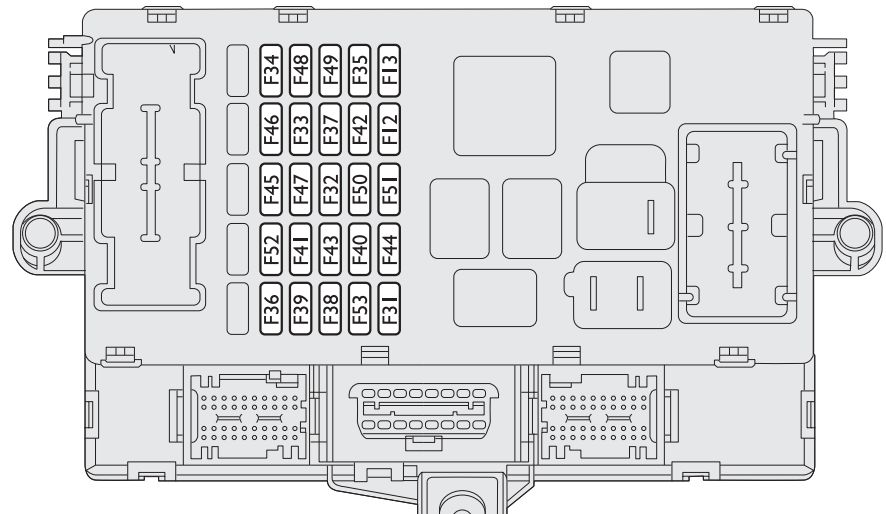

Caixa de fusíveis no painel

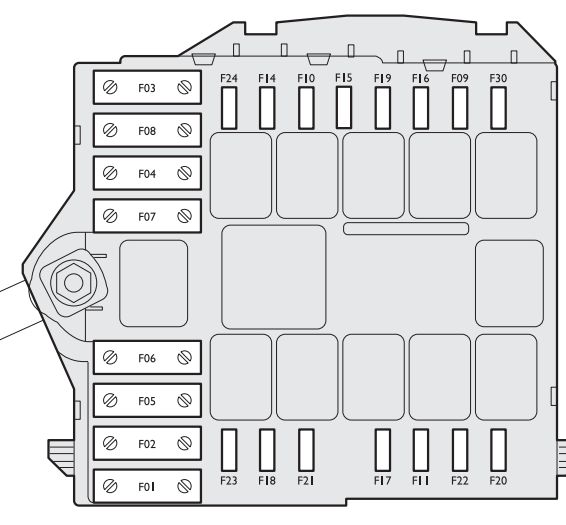

Caixa de fusíveis ao lado da bateria

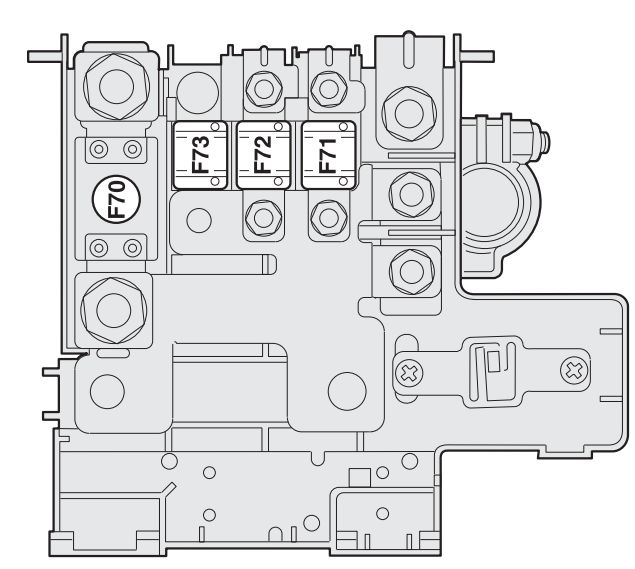

Caixa de fusíveis no polo positivo da bateria

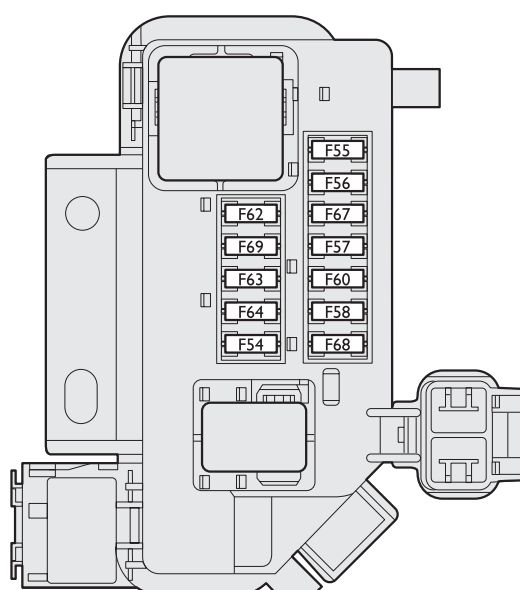

Caixa de fusíveis no porta-malas
Tabela de fusíveis
| Iluminação | Número | Amperagem [A] |
| Faróis baixos direitos | F12 | 15 |
| Farol baixo esquerdo | F13 | 15 |
| Farol alto direito | F14 | 10 |
| Farol alto esquerdo | F15 | 10 |
| Faróis de neblina dianteiros | F30 | 15 |
| Luz de freio; Terceira luz de freio. | F31 | 7,5 |
| Luz de ré | F32 | 7,5 |
| Iluminação do teto dianteiro e traseiro | F31 | 10 |
| Iluminação da porta / espaço | F32 | 10 |
| +30 faróis de neblina traseiros | F53 | 7,5 |
| Caixa de fusíveis das luzes direitas, esquerdas
(versões com luzes de descarga) |
F37 | 7,5 |
| Descrição | Número | Amperagem [A] |
| Bomba da caixa de câmbio Selespeed (versões 2.420V) | F05(MAXI) | 30 |
| Chave de ignição | F03(MAXI) | 20 |
| Regulador dos faróis | F13 | 15 |
| Compressor do ar condicionado | F19 | 7,5 |
| Sensor de poluição (versões com ar condicionado automático bi-zona);
Relé do limpador de faróis; Computador de bordo; Ventilador do ar condicionado. |
F31 | 7,5 |
| Controle dos espelhos elétricos (movimento, iluminação ideográfica). | F51 | 7,5 |
| + 30 Sistema de áudio; Connect-Navigator;
Unidade de controle de aquecimento e ar condicionado; Tomada de diagnóstico do sistema EOBD; Sensores volumétricos anti-intrusão; Sirene de alarme; Controlador do sistema Bluetooth. |
F39 | 10 |
| Relé de aquecimento do banco do limpador do vidro traseiro. | F52 | 15 |
| Vidro elétrico traseiro esquerdo | F33 | 20 |
| Vidro elétrico traseiro direito | F34 | 20 |
| Vidro traseiro aquecido | F40 | 30 |
| Limpador; Lavador do para-brisa;
Lavador do vidro traseiro. |
F43 | 30 |
| Tomada de força da cabine (versões sedan);
Tomada de força (versões MultiWagon); Isqueiro. |
F44 | 20 |
| Dispositivo anti-embaçante dos espelhos externos; Bicos dos vidros aquecidos. | F41 | 7,5 |
| Piloto automático | F35 | 7,5 |
| Unidade de controle da direção assistida elétrica. | F02(MAXI) | 70 |
| Unidade de controle do compartimento do motor | F70(MAXI) | 150 |
| Unidade de controle no painel | F71(MIDI) | 70 |
| +30 unidade de controle eletrônica da porta (atuadores da fechadura da porta, fechadura de segurança,
porta-malas, vidro traseiro aquecido); Unidade de controle do reboque, se presente. |
F36 | 20 |
| Livre | F38 | – |
| Lavador de faróis | F09 | 20 |
| Serviços básicos (injeção eletrônica) | F17 | 10 |
| Serviços adicionais (injeção eletrônica) | F11 | 15 |
| Sensor de presença de água no filtro de diesel (versões Multijet);
Medidor de fluxo (versões Multijet). |
F35 | 7,5 |
| Vidro dianteiro do lado do motorista | F47 | 20 |
| Vidro dianteiro do lado do passageiro | F48 | 20 |
| Lista de janelas automatizadas | F49 | 7,5 |
| Sinal do interruptor no pedal do freio para as unidades de controle eletrônicas. | F35 | 7,5 |
| Painel (controlado por chave positiva) | F37 | 10 |
| Painel (+30) | F53 | 10 |
| Unidade de controle ABS/ASR/ESP (sensor de inclinação com ESP) | F42 | 7,5 |
| Unidade de controle ABS/ASR/ESP | F01(MAXI) | 60 |
| Unidade de controle do airbag; Sensor OCS (versões com airbags laterais traseiros). | F50 | 7,5 |
| +30 Sistema de injeção eletrônica | F18 | 7,5 |
| Unidade de controle no painel | F72(MIDI) | 60 |
| Ventilador do ar condicionado | F08(MAXI) | 30 |
| Ventilador do radiador (baixa velocidade – versões
1.416V, 1.616V, 1.816V, Multijet). |
F06(MAXI) | 30 |
| Ventilador do radiador (alta velocidade – versões
1.416V, 1.616V, 1.816V, Multijet). |
F07(MAXI) | 50 |
| Eletroventilador e radiador (versão 1.816Vi JTD). | F06(MAXI) | 50 |
| Ventilador e radiador (versões 2.420V). | F06(MAXI) | 60 |
| Buzina | F10 | 15 |
| Bomba de combustível | F21 | 15 |
| Serviços básicos de injeção eletrônica (versões a gasolina). | F22 | 15 |
| Sistema de injeção eletrônica; Sistema Selespeed
(versões 2.4 20V); Controlador do ventilador do radiador (versões 2.4 20V) (controlado por chave positiva) |
F16 | 7,5 |
| Cortina de canto Skywindow | F45 | 20 |
| Teto solar Skywindow | F46 | 20 |
| Aquecedor auxiliar (versões Multijet). | F73(MIDI) | 50 |
| Aquecimento das velas de incandescência (versões Multijet). | F04(MAXI) | 50 |
| Livre | F20 | – |
| Serviços básicos de injeção eletrônica (versões Multijet). | F22 | 20 |
| +30 Selespeed | F23 | 7,5 |
| Direção assistida elétrica (controlada por chave). | F24 | 10 |
| Amplificador de rádio externo | F54 | 25 |
| Aquecimento do banco do motorista | F57 | 10 |
| Aquecimento do banco dianteiro do passageiro | F67 | 10 |
| Controles no volante; Connect/Navigator;
Sensores de estacionamento; Sensor de chuva, luzes diurnas; Painel de controle na console central; Unidade de controle de aquecimento, ar condicionado; Unidade de controle do sistema Bluetooth; Iluminação Ideograph; Conjunto de interruptores para controle de iluminação e Ajuste de acesso ao menu; ajuste de volume e proteção contra acidentes botões para desativar os sensores; Iluminação do teto dianteiro; Controle do teto solar (controlado por chave). |
F49 | 7,5 |
Sobre o Fiat Stilo (2001-2008)
O Fiat Stilo, fabricado entre 2001 e 2008, é um automóvel compacto que estava disponível em várias versões de carroceria, incluindo hatchback e perua. Este modelo se destaca pelo design moderno e interior confortável, que oferece bastante espaço para passageiros e bagagem. O Fiat Stilo foi equipado com uma ampla gama de motores, desde os a gasolina de 1.2 litros até as unidades diesel mais potentes de 1.9 litros. Graças às suas características de condução e inovações tecnológicas, como o sistema Blue&Me, ele ganhou popularidade entre os motoristas que procuram um veículo confiável e prático.
Esquema da caixa de fusíveis do Fiat Stilo
Esta página exibe o esquema da caixa de fusíveis do Fiat Stilo, que é essencial para a manutenção e reparos corretos do sistema elétrico do veículo. A caixa de fusíveis neste modelo geralmente está localizada no espaço sob o painel do lado do motorista e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e confiabilidade do veículo, por isso é importante ter uma visão geral de seu esquema e da função de cada fusível.
