Fiat Panda (2011-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat Panda (2011-2019), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Fiat Panda (2011-2019) – diagrama de fusíveis
Ano de produção: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
O fusível do isqueiro (tomada de alimentação) no Fiat Panda (2011-2019) é o fusível F20 na caixa de fusíveis do compartimento do motor.

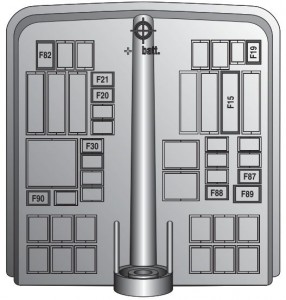

Caixa de fusíveis do compartimento do motor
Localiza-se ao lado da bateria.
| Descrição | Número | Amperagem [A] |
| Módulo da unidade de controle | F01 | 60 |
| Ventilador da cabine | F08 | 40 |
| Faróis de neblina | F09 | 15 |
| Buzina | F10 | 15 |
| Faróis baixos | F14 | 15 |
| Para-brisa aquecido | F15 | 70 |
| Compressor do ar condicionado | F19 | 7,5 |
| Tomada de alimentação dianteira (com ou sem isqueiro). | F20 | 15 |
| Bomba de combustível | F21 | 15 |
| Ventilação | F30 | 5 |
| Motor do teto solar | F82 | 20 |
| +15 (*) luzes de ré | F87 | 5 |
| Espelhos aquecidos | F88 | 7,5 |
| Vidro traseiro aquecido | F89 | 30 |
| Sensor de estado de carga da bateria | F90 | 5 |
(*) + 15 = terminal positivo com alimentação

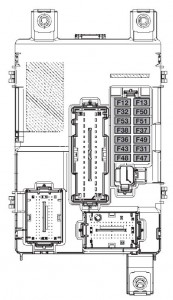

Diagrama de fusíveis no painel de instrumentos
A unidade de controle está localizada perto do lado esquerdo, ao lado da coluna de direção.
| Descrição | Número | Amperagem [A] |
| +15 (*) corretor de ângulo dos faróis | F13 | 5 |
| +15 (*) Controle por ignição com bloqueio durante a partida do motor. | F31 | 5 |
| +30 (**) | F36 | 10 |
| +15 (*) interruptor do pedal do freio (NA) | F37 | 7,5 |
| Travamento central das portas | F38 | 20 |
| Bomba bidirecional para lavagem dos vidros. | F43 | 20 |
| Vidro elétrico dianteiro (lado do motorista). | F47 | 20 |
| Vidro elétrico dianteiro (lado do passageiro). | F48 | 20 |
| +15 (*) | F49 | 7,5 |
| +15 (*) | F50 | 7,5 |
| +15 (*) | F51 | 5 |
| +30 (**) | F53 | 7,5 |
(*) + 15 = terminal positivo ativado a partir da partida
(**) + 30 = polo positivo direto da bateria (sem partida)
Sobre o Fiat Panda (2011-2019)
O Fiat Panda, produzido entre 2011 e 2019, é um veículo urbano compacto que goza de grande popularidade devido à sua praticidade e operação econômica. Este modelo oferece várias opções de motor, incluindo unidades a gasolina e diesel, que variam de 0,9 litros TwinAir a 1,3 litros Multijet. O Fiat Panda é conhecido pelo seu tamanho compacto, ideal para o ambiente urbano, e ao mesmo tempo oferece espaço suficiente para passageiros e bagagem. O veículo está equipado com tecnologias modernas e recursos de segurança, tornando-o um parceiro confiável para o dia a dia.
Diagrama da caixa de fusíveis do Fiat Panda
Esta página exibe o diagrama da caixa de fusíveis para o Fiat Panda, que é essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada no espaço sob o painel de instrumentos no lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo, e, portanto, é importante ter uma visão geral de sua configuração e função.
