Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat 500 (2007-2022), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Fiat 500 (2007-2010) – diagrama de fusíveis

Ano de produção: 2007, 2008, 2009, 2010.

O fusível do isqueiro (tomada de força) no Fiat 500 (2007-2010) é o fusível F85 no painel de fusíveis do compartimento do motor.

Painel de fusíveis no painel de instrumentos

Descrição	Número	Amperagem [A]
Alimentação da luz de médios direita	F12	7,5
Alimentação da luz de médios esquerda e regulador de direção dos faróis.	F13	7,5
Interruptor do grupo de controle da válvula de bypass do compartimento do motor/	F31	5
Luzes das lâmpadas de iluminação dianteiras e traseiras; Iluminação do porta-malas e das portas.	F32	7,5
Porta de diagnóstico; Rádio do carro; Ar condicionado; EOBD.	F36	10
Interruptor das luzes de freio; Nó do painel de instrumentos.	F37	5
Travamento central das portas	F38	20
Bomba do limpador de para-brisa dianteiro e traseiro.	F43	15
Vidro elétrico do lado do motorista	F47	20
Vidro elétrico do lado do passageiro	F48	20
Sensor de estacionamento; Controles de iluminação; Espelhos elétricos.	F49	5
Nó do airbag	F50	7,5
Interruptor do rádio do carro; Convergência; Ar condicionado; Luzes de freio; Embreagem.	F51	7,5
Nó do painel de instrumentos	F53	5

Diagrama de fusíveis no compartimento do motor

Descrição	Número	Amperagem [A]
Ventilador do sistema de ar condicionado	F08	30
Reboque	F09	15
Sinais sonoros	F10	15
sistema de controle do motor (cargas secundárias).	F11	10
Faróis principais	F14	15
Motor do teto solar	F15	20
+15 Controlador do motor; Controle de transmissão robotizada Dualogic; Bobina do relé T20.	F 16	7,5
Unidade de controle do motor	F17	10
Unidade de controle do motor (1.2 8 V)	F18	7,5
Controlador do motor; Bobina do relé T09 (1.3 Multijet, 1.4 16V).	F18	7,5

Compressor do ar condicionado	F19	7,5
Vidro traseiro aquecido; Desembaçamento dos espelhos.	F20	30
Bomba de combustível	F21	15
Bobina de ignição; injetores (1.2 8V).	F22	15
Unidade de controle do motor (1.3 Multijet)	F22	20
Sistema de freio (unidade de controle, válvulas)	F23	20
+15 Sistema de freio, direção elétrica, Sensor de inclinação.	F24	7,5
Faróis de neblina	F30	15
Transmissão Dualogic (unidade de controle, válvulas solenoides)	F84	10
Tomada dianteira (com ou sem tomada de isqueiro).	F85	15
+15 para luzes de ré, medidor de fluxo, sensor de água no diesel, bobinas dos relés T02, T05, T14 e T19.	F87	7,5

Descrição	Número	Amperagem [A]
Faróis	T02	20
Sinalizadores acústicos	T03	20
Compressor do ar condicionado	T05	20
Ventilador de resfriamento do motor em uma velocidade; Ventilador de resfriamento do motor em baixas velocidades.	T06	30
Ventilador de resfriamento do motor em alta velocidade	T07	50
Ventilador do sistema de ar condicionado	T08	30
Sistema de gerenciamento do motor (relé principal).	T09	30
Reserva	T10	20
Faróis de neblina	T14	20
Bomba de combustível	T17	30
Evaporação	T19	30
Inicia a prevenção da transmissão robotizada.	T20	30
Bomba com bloqueio de transmissão Dualogic	T30	50
Tomadas dianteiras (com ou sem tomada de isqueiro).	T51	30

Fiat 500 (2010-2014) – diagrama da caixa de fusíveis

Ano de produção: 2010, 2011, 2012, 2013, 2014.

O fusível do isqueiro (tomada de força) no Fiat 500 (2010-2014) é o fusível F85 na caixa de fusíveis do compartimento do motor.

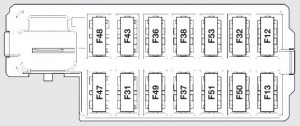

Caixa de fusíveis no painel de instrumentos

Descrição	Número	Amperagem [A]
Alimentação da luz de médios direita	F12	7,5
Alimentação da luz de médios esquerda e controlador de direção dos faróis	F13	7,5
Luzes das lâmpadas internas dianteiras e traseiras; Iluminação do porta-malas e das portas.	F32	7,5
Porta de diagnóstico; Rádio do carro; Ar condicionado; EOBD.	F36	10
Interruptor das luzes de freio; Nó do painel de instrumentos.	F37	5
Travamento central das portas	F38	20
Bomba do limpador de para-brisa dianteiro, traseiro	F43	15
Vidro elétrico do lado do motorista	F47	20
Vidro elétrico do lado do passageiro	F48	20
Sensor de estacionamento; Interruptores de iluminação; Espelhos elétricos.	F49	5
Interruptor do rádio do carro; Convergência; Ar condicionado; Luzes de freio; Embreagem.	F51	7,5
Nó do painel de instrumentos	F53	5

Caixa de fusíveis no compartimento do motor

Descrição	Número	Amperagem [A]
Ventilador do sistema de ar condicionado	F08	30
Display	F09	15
Dispositivos de sinalização	F10	15
Unidade de controle do motor (cargas secundárias)	F11	10
Faróis principais	F14	15
Motor do teto solar	F15	20
Vidro traseiro aquecido; Desembaçamento dos espelhos.	F20	30
Faróis de neblina	F30	15
Tomada dianteira (com ou sem tomada de isqueiro).	F85	15

Fiat 500 (2015-2019) – diagrama da caixa de fusíveis

Ano de produção: 2015, 2016, 2017, 2018, 2019.

O fusível do isqueiro (tomada de força) no Fiat 500 é o fusível F85 na caixa de fusíveis do compartimento do motor.

Caixa de fusíveis no painel de instrumentos

Descrição	Número	Amperagem [A]
Alimentação dos faróis de médios do lado esquerdo e da unidade de controle de orientação dos faróis.	F13	5 *
Conector de diagnóstico; Rádio; Ar condicionado; EOBD.	F36	15
Interruptor das luzes de freio; Núcleo do painel de instrumentos.	F37	5
Travamento central	F38	20
Bomba do limpador de para-brisa dianteiro e traseiro	F43	15
Vidro elétrico do lado do motorista	F47	20
Vidro elétrico do lado do passageiro	F48	20
Sensores de estacionamento; Controle de iluminação; Espelhos elétricos.	F49	5
Ar condicionado; Luzes de freio; Embreagem; Teto solar; Espelhos elétricos.	F51	7,5
Núcleo da cabine	F53	5

* Para versões / mercados onde é previsto

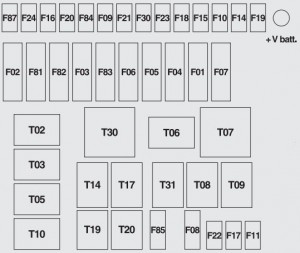

Diagrama de fusíveis no compartimento do motor

Descrição	Número	Amperagem [A]
HI-FI	F02	20
Ventilador do ar condicionado	F08	30
Sistema de lavagem dos faróis	F09	30
Buzina	F10	10
Faróis altos	F14	15
Motor elétrico para teto solar	F15	20
Alimentação (Power+) para a unidade de controle da transmissão Dualogic.	F 16	7,5
Vidro traseiro aquecido	F20	30
Faróis de neblina	F30	15
Unidade de controle da transmissão Dualogic	F84	10
Tomada de alimentação dianteira (com ou sem isqueiro)	F85	20

Diagrama de fusíveis e relés – Fiat 500

Aplica-se a veículos fabricados nos anos:

2020, 2021.

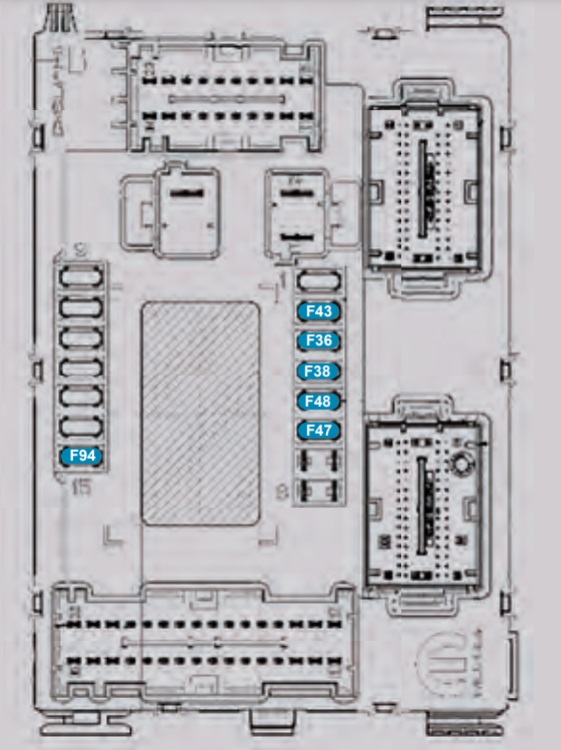

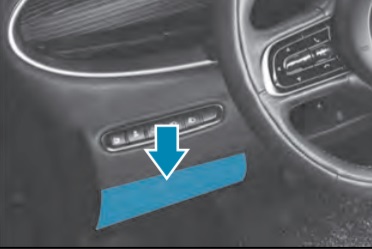

Caixa de fusíveis do painel de instrumentos

Número	Descrição	Amperagem [A]
F36	Alimentação do sistema de ar condicionado; FIAT Link &; Drive; Porta de dados USB; Display Uconnect™; Controle do freio de estacionamento elétrico; Porta EOBD.	15A
F38	Bloqueio da tampa traseira	20A
F43	Bomba do limpador de para-brisa dianteiro	20A
F47	Vidro elétrico dianteiro (lado do motorista)	20A
F48	Vidro elétrico dianteiro (lado do passageiro)	20A
F94	Fonte 12V	15A

Caixa de fusíveis no compartimento do motor

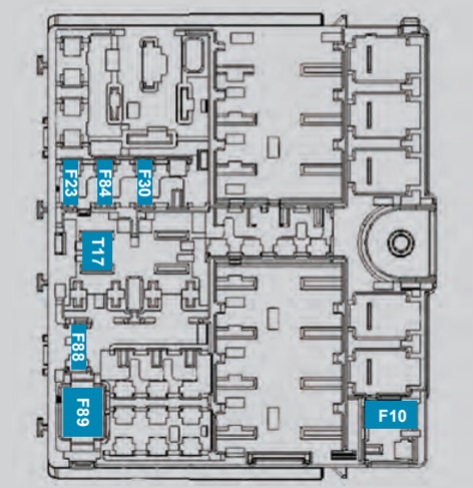

Caixa de fusíveis A

Número	Descrição	Amperagem [A]
F10	Buzina	10
F23	Assentos aquecidos (se previsto)	20
F30	Para-brisa aquecido (onde previsto)	20
F84	Alimentação de partida 12 V	20
F88	Espelhos laterais aquecidos (onde previsto)	7,4
F89	Para-brisa traseiro aquecido	20
T17	Desembaçamento dos espelhos externos; Para-brisa traseiro aquecido.	30

Caixa de fusíveis B

Número	Descrição	Amperagem [A]
T02	Assentos aquecidos (se previsto)	30
T03	Buzina	20
T06	Assentos aquecidos (se previsto)	30
T14	Alimentação para partida 12 V	20
T90	Para-brisa aquecido (onde previsto)	30

Caixa de fusíveis C

Número	Descrição	Amperagem [A]
F02	Travamento elétrico do lado do motorista	10
F09	Travamento elétrico do lado do passageiro	10
F12	Amplificador de áudio (onde previsto)	20
F13	Movimento do teto solar (se previsto)	20

Diagrama de fusíveis e relés – Fiat 500

Aplica-se a veículos fabricados nos anos:

2022

Caixa de fusíveis do painel de instrumentos

Número	Descrição	Amperagem [A]
F36	Alimentação do sistema de ar condicionado; FIAT Link &; Drive; Porta de dados USB; Display Uconnect™; Controle do freio de estacionamento elétrico; Porta EOBD.	15A
F38	Bloqueio da tampa traseira	20A
F43	Bomba do limpador de para-brisa	20A
F47	Vidro elétrico dianteiro (lado do motorista)	20A
F48	Vidro elétrico dianteiro (lado do passageiro)	20A
F94	Tomada 12V	15A

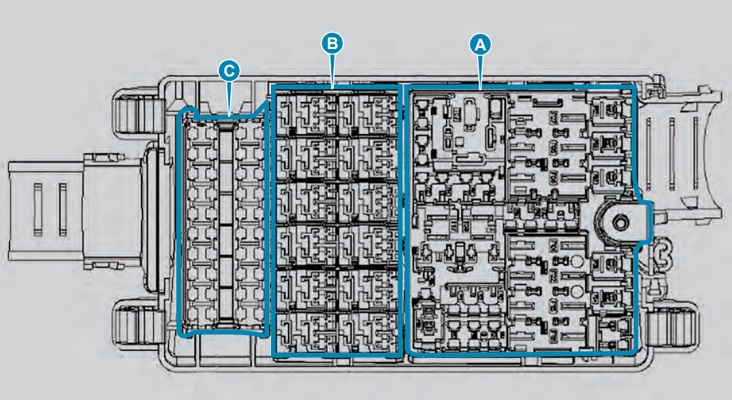

Caixa de fusíveis no compartimento do motor

Caixa de fusíveis A

Número	Descrição	Amperagem [A]
F10	Buzina	10
F23	Assentos aquecidos (se previsto)	20
F30	Para-brisa aquecido (onde previsto)	20
F84	Alimentação de partida 12 V	20
F88	Espelhos laterais aquecidos (onde previsto)	7,4
F89	Para-brisa traseiro aquecido	20
T17	Desembaçamento dos espelhos externos; Para-brisa traseiro aquecido.	30

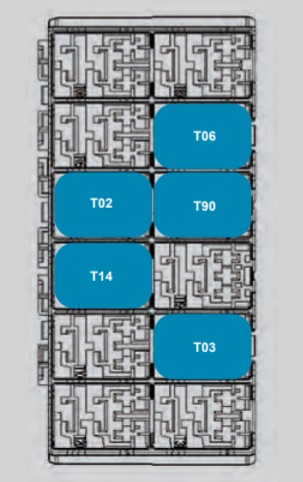

Caixa de fusíveis B

Número	Descrição	Amperagem [A]
T02	Assentos aquecidos (se previsto)	30
T03	Buzina	20
T06	Assentos aquecidos (se previsto)	30
T14	Alimentação para partida 12 V	20
T90	Para-brisa aquecido (onde previsto)	30

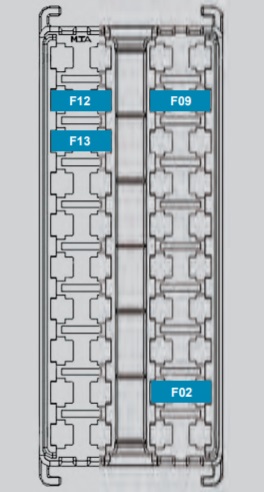

Caixa de fusíveis C

Número	Descrição	Amperagem [A]
F02	Travamento elétrico do lado do motorista	10
F09	Travamento elétrico do lado do passageiro	10
F12	Amplificador de áudio (onde previsto)	20
F13	Movimento do teto solar (se previsto)	20

Sobre o Fiat 500 (2007-2022)

O Fiat 500, lançado em 2007, é um carro urbano icônico que rapidamente se tornou popular por seu design retrô e dimensões compactas. Este modelo oferece diversas variantes de motor, incluindo opções a gasolina e diesel, permitindo aos motoristas escolher de acordo com suas preferências e necessidades. O Fiat 500 é conhecido por sua agilidade em ambientes urbanos e oferece uma condução confortável e elegante. O interior do veículo é projetado com atenção aos detalhes e oferece tecnologias modernas que aumentam o conforto e a segurança dos passageiros.

Diagrama da caixa de fusíveis do Fiat 500

Esta página exibe o diagrama da caixa de fusíveis do Fiat 500, que é essencial para a manutenção adequada e a solução de problemas do sistema elétrico do veículo. As localizações típicas da caixa de fusíveis para este modelo incluem o espaço sob o painel de instrumentos e o compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo e o funcionamento correto de seus componentes elétricos.
