Fiat 500L Living (2012-2016) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat 500L Living (2012-2016), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Fiat 500L Living (2012-2016) – diagrama da caixa de fusíveis
Ano de fabricação: 2012, 2013, 2014, 2015, 2016.
O fusível do isqueiro (tomada de força) no Fiat 500L Living é o fusível F85 na caixa de fusíveis do compartimento do motor.

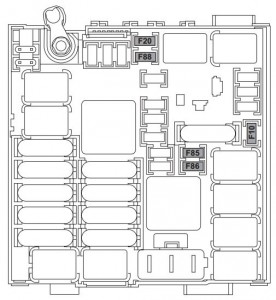

Caixa de fusíveis no compartimento do motor
A caixa de fusíveis está localizada ao lado da bateria.
| Descrição | Número | Amp [A] |
| Buzina | F10 | 15 |
| Vidro traseiro aquecido | F20 | 30 |
| Isqueiro; Fonte de alimentação frontal. | F85 | 15 |
| Fonte de alimentação no porta-malas | F86 | 15 |
| Desembaçadores dos espelhos externos | F88 | 7,5 |

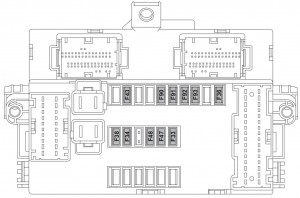

Caixa de fusíveis sob o painel
| Descrição | Número | Amp [A] |
| Vidro traseiro elétrico (lado esquerdo) | F33 | 20 |
| Vidro traseiro elétrico (lado direito) | F34 | 20 |
| +30 Rádio, UConnect®;
Iluminação da posição traseira (direita e esquerda). |
F36 | 10 |
| Travamento central | F38 | 20 |
| Bomba de spray do para-brisa bilateral. | F43 | 20 |
| Vidro dianteiro elétrico (lado do motorista). | F47 | 20 |
| Vidro dianteiro elétrico (lado do passageiro). | f48 | 20 |
| Faróis altos (lado esquerdo) | F90 | 7,5 |
| Faróis altos (lado direito) | F91 | 7,5 |
| Farol de neblina (lado esquerdo) | F92 | 7,5 |
| Farol de neblina (lado direito) | F93 | 7,5 |
Sobre o Fiat 500L Living (2012-2016)
O Fiat 500L Living, produzido entre 2012 e 2016, é um modelo prático e espaçoso que oferece mais espaço para passageiros e bagagem. Este modelo é ideal para famílias que precisam de mais espaço, mas não querem abrir mão de um design elegante. O Fiat 500L Living está disponível com várias motorizações, incluindo motores a gasolina e diesel, que proporcionam potência suficiente e consumo de combustível eficiente. O interior do veículo é projetado com ênfase no conforto e funcionalidade, oferecendo tecnologias modernas e recursos de segurança que aumentam o conforto de condução.
Esquema da caixa de fusíveis do Fiat 500L Living
Esta página exibe o esquema da caixa de fusíveis do Fiat 500L Living, que é essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada no compartimento do motor e no interior do veículo, geralmente sob o painel. Os esquemas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, e, portanto, é importante ter as informações corretas sobre sua configuração.
