Fiat Multipla (1998-2004) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat Multipla (1998-2004), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Fiat Multipla
Aplica-se a veículos fabricados nos anos:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

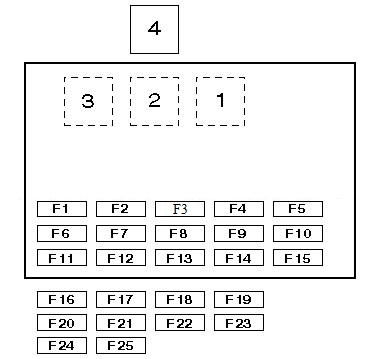

Caixa de fusíveis no habitáculo
A caixa de fusíveis está localizada sob a bandeja de moedas no lado do motorista.
| 1 | Relé de circuitos de alimentação auxiliar 1 |
| 2 | Relé do vidro traseiro aquecido |
| 3 | Relé da buzina |
| 4 | Relé de circuitos de alimentação auxiliar 2 |
| F1 | (10A) Farol direito – médios |
| F2 | (10A) Farol esquerdo – médios |
| F3 | (20A) Vidros elétricos, interruptor combinado, farol de nevoeiro traseiro, teto de abrir, sistema de navegação |
| F4 | (10A) Farol esquerdo – máximos |
| F5 | (30A) Motor do ventilador AC/aquecedor |
| F6 | (10A) Luz da unidade de áudio, luz do isqueiro, luz do sistema de navegação, luz da matrícula direita, luzes laterais/traseiras direitas |
| F7 | (10A) Luz de controlo do aquecedor, luz da matrícula esquerda, luzes laterais/traseiras esquerdas |
| F8 | (10A) Ajuste dos faróis, farol direito – médios |
| F9 | (15A) Embraiagem do compressor do ar condicionado, isqueiro |
| F10 | (20A) Lavador de faróis, lavador/limpador do vidro traseiro, lavador/limpador do para-brisas |
| F11 | (20A) Buzina |
| F12 | (10A) Sistema de alarme, sensor de sinal de alarme/fecho centralizado, sistema de áudio, conector de dados (DLC), luzes interiores, painel de instrumentos, iluminação dos instrumentos, telefone |
| F13 | (15A) Airbag, sistema de alarme, sistema de travagem antibloqueio (ABS), sistema de áudio, interruptor de posição do pedal da embraiagem (CPP) (Diesel), piscas/luzes de aviso, painel de instrumentos, sensores de estacionamento, luzes de marcha-atrás, luzes de travagem, telefone |
| F14 | (10A) Piscas/luzes de aviso |
| F15 | (30A) Espelhos laterais aquecidos, vidro traseiro aquecido |
| F 16 | (7,5A) Relé de circuitos de dispositivos auxiliares de arranque |
| F17 | (7,5A) Motor de circulação de corrente alternada, espelhos laterais elétricos, relé do motor do ventilador de corrente alternada/aquecedor de ar quente |
| F18 | (20A) Fecho centralizado |
| F19 | (25A) Tomada de alimentação auxiliar |
| F20 | (15A) Faróis de nevoeiro |
| F21 | (25A) Bancos elétricos |
| F22 | (7,5A) Espelhos laterais aquecidos |
| F23 | (7,5A) Airbag |
| F24 | (25A) Vidros elétricos (traseiros) |
| F25 | (25A) Sistema de navegação, frigorífico, teto de abrir |

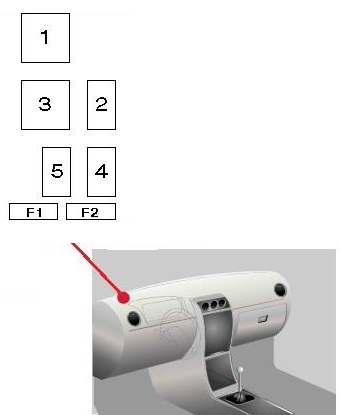

Caixa de fusíveis n.º 2 no habitáculo.
Localizada no lado esquerdo do volante.
| 1 | Módulo de controlo dos vidros elétricos (ELX) |
| 2 | Relé de circuitos de dispositivos auxiliares de alimentação 3 |
| 3 | Módulo de controlo do fecho centralizado |
| 4 | Relé dos vidros elétricos, dianteiros/traseiros (SX) |
| 5 | Relé dos faróis de nevoeiro |
| F1 | (30A) Vidros elétricos dianteiros (ELX) |
| F2 | (20A) Vidro elétrico do lado do passageiro (SX) |
Caixa de fusíveis no compartimento do motor
| 1 | Relé da bomba de combustível |
| 2 | Relé do motor do ventilador de arrefecimento do motor |
| 3 | Relé do motor do ventilador de arrefecimento do motor |
| 4 | Relé de atraso da bomba do lavador de faróis |
| 5 | Relé da embraiagem do compressor AC |
| 6 | Relé do aquecedor de combustível |
| F1 | (20A) Aquecedor auxiliar |
| F2 | (7,5A) Imobilizador |
| F3 | (10A) Controlo do motor (Euro3) |
| F4 | (10A) Sistema de travagem antibloqueio (ABS) |
| F5 | (20A) Controlo do motor |
| F6 | (20A) Lavador de faróis |
| F7 | (7,5A) Controlo do motor, imobilizador |
Caixa de fusíveis n.º 2 no compartimento do motor.
| F1 | (80A) Caixa de fusíveis da consola/placa de relés 1 |
| F2 | (60A) Relé dos vidros elétricos, caixa de fusíveis da consola/placa de relés 1, relé das luzes com médios, relé de circuitos de alimentação auxiliar |
| F3 | (30A) Interruptor de arranque |
| F4 | (30A) Controlo do motor |
| F5 | – |
Fusíveis e relés adicionais no compartimento do motor
Relé J35 Relé do ventilador
Relé J34 Ventilador do compressor do ar condicionado, estágio 1
Fusível B57 Pacote táxi 7,5 A
Fusível B8 Ventilador de arrefecimento (40 A com ar condicionado) 30,0 A
Fusível B37 Não utilizado 60,0 A
Fusível B7 Unidade de controlo ABS ou ESP 60,0 A
Sobre o Fiat Multipla (1998-2004)
O Fiat Multipla, produzido entre 1998 e 2004, é conhecido pelo seu design único e praticidade. Este modelo foi concebido como um MPV compacto com capacidade para transportar até seis passageiros em duas filas de três bancos. O Multipla destaca-se pelo seu interior espaçoso e um grande para-brisas que oferece excelente visibilidade. Em termos de motorização, o Fiat Multipla estava disponível com vários motores a gasolina e diesel, que ofereciam um equilíbrio entre desempenho e consumo de combustível. Graças à sua versatilidade e soluções práticas, tornou-se um veículo popular para famílias e uso comercial.
Diagrama da caixa de fusíveis do Fiat Multipla
Esta página mostra o diagrama da caixa de fusíveis para o modelo Fiat Multipla, que é essencial para a manutenção e reparação corretas dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo está geralmente localizada na área sob o painel de instrumentos no lado do motorista, e outra pode estar localizada no compartimento do motor. Os nossos diagramas mostram detalhadamente os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e fiabilidade do seu veículo.
