Neste artigo, você encontrará diagramas da caixa de fusíveis do Ferrari F430 (2004–2009), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

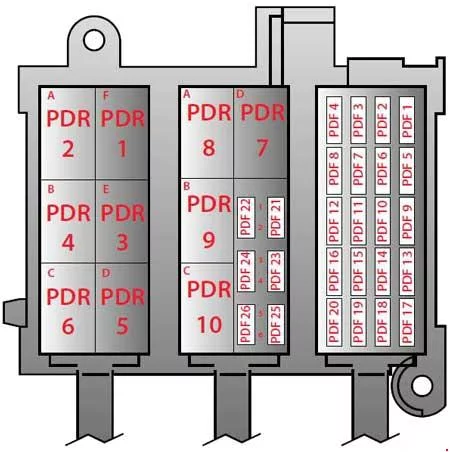

Fusíveis e relés no compartimento de passageiros direito
Número
Amperagem [A]
Descrição
PDF1
10
+15 Motronic RH, pino 86 nos relés PDR8 e PDR9
PDF2
7,5
Faróis de nevoeiro traseiros
PDF3
7,5
Aquecedor do espelho retrovisor externo
PDF4
15
Sondas lambda direitas
PDF5
15
Faróis de freio
PDF6
25
+30 Limpador de para-brisa
PDF7
30
Vidro traseiro aquecido
PDF8
10
Positivo do relé principal RH. (PDR10)
PDF9
20
+15 Rádio, interruptor do espelho retrovisor, tampa do tanque de combustível, interruptor dos piscas, acendedor de cigarros, sensores de estacionamento
PDF10
30
+30 Rádio, amplificador de rádio, sensores de estacionamento
PDF11
—
Posição disponível
PDF12
15
Amperímetro, válvula de bypass do escape, bomba de diagnóstico para prevenção de evaporação, válvula anti-evaporação, relé do imobilizador, válvula do coletor de admissão, relé AC
PDF13
5
+15 Sistema de alarme, imobilizador
PDF14
5
+30 Sistema de alarme, imobilizador
PDF15
—
Posição disponível
PDF16
15
Bobinas de ignição direitas, injetores direitos
PDF17
15
Limpador/lavador de para-brisa
PDF18
15
+30 chave
PDF19
—
Posição disponível
PDF20
10
Variadores de distribuição direitos
PDF21
7,5
+30 Motronic RH
PDF22
—
Posição disponível
PDF23
30
Motronic RH (principal)
PDF24
10
+15 ABS – ASR – ESP
PDF25
15
+30 relé da bomba de combustível 1 (PDR8) e relé da bomba de combustível 2 (PDR9)
PDF26
10
+87 Sistema de monitoramento da pressão dos pneus (TPMS)

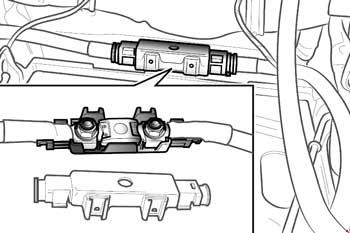

Ferrari F430 – diagrama de fusíveis – megafusívelFerrari F430 – diagrama de fusíveis – megafusível
Sobre o Ferrari F430 (2004-2009)
O Ferrari F430, produzido entre 2004 e 2009, é um veículo esportivo icônico que personifica a combinação de desempenho e elegância. Este modelo é equipado com um motor V8 de 4,3 litros, que entrega 490 cavalos de potência, permitindo uma aceleração de 0 a 100 km/h em aproximadamente 4 segundos. O F430 é conhecido por sua dirigibilidade precisa, garantida por um sistema de suspensão avançado e um design aerodinâmico. O interior do veículo é luxuosamente equipado, oferecendo conforto e tecnologia típicos da marca Ferrari. Este modelo tornou-se popular entre os entusiastas de automóveis por seu som de motor inconfundível e experiência de condução excepcional.
Diagrama da caixa de fusíveis do Ferrari F430

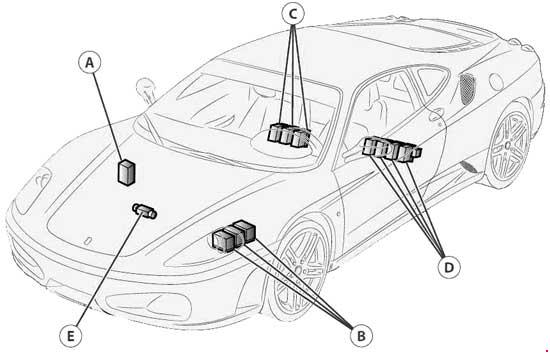

Esta página exibe o diagrama da caixa de fusíveis para o Ferrari F430, essencial para a manutenção e reparos corretos do veículo. Neste modelo, as caixas de fusíveis estão localizadas na parte dianteira do veículo e no interior, especificamente sob o painel. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante verificar regularmente seu estado e substituir os fusíveis danificados, se necessário.
