Ferrari 599 (2006-2012) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Ferrari 599 (2006–2012), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Ferrari 599

Aplica-se a veículos fabricados nos anos:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

Localização

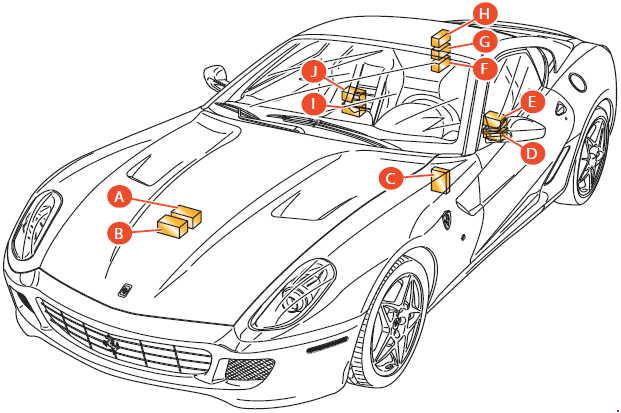

Ferrari 599 GTB Fiorano

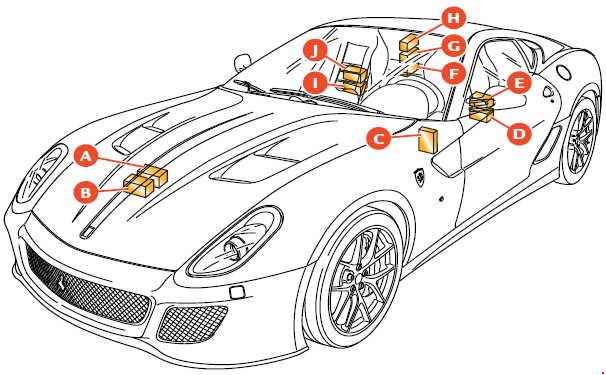

Ferrari 599 GTO

Número	Localização
A	Fusíveis e relés no compartimento do motor
b	Fusíveis e relés no compartimento do motor
C	Fusíveis e relés do computador de bordo
D	Fusíveis e relés no compartimento de passageiros do lado do motorista
E	Fusíveis e relés no compartimento de passageiros do lado do motorista
F	Fusíveis e relés no porta-malas
g	Fusíveis e relés no porta-malas
h	Fusíveis e relés no porta-malas
i	Fusíveis e relés no compartimento de passageiros do lado do passageiro
J	Fusíveis e relés no compartimento de passageiros do lado do passageiro

Fusíveis e relés no compartimento do motor

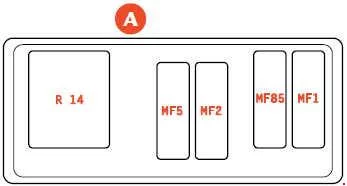

A

Número	Amperagem [A]	Descrição
MF5	40	+30 unidades de ar condicionado
MF2	60	+30 Bomba de ar (Link Box)
MF85	40	Instrumentos conectados ao compartimento de passageiros 2
MF1	40	+30 ABS (bomba) (Link Box)
Relé
R14	50	Bomba de ar

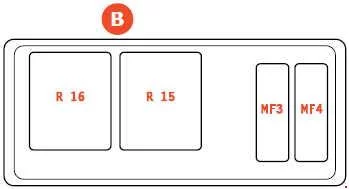

B

Número	Amperagem [A]	Descrição
MF3	40	+30 ventilador direito (Link Box)
MF4	40	+30 ventilador esquerdo (Link Box)
Relé
R16	50	ventiladores esquerdos
R15	50	ventiladores direitos



Fusíveis e relés da unidade de controle

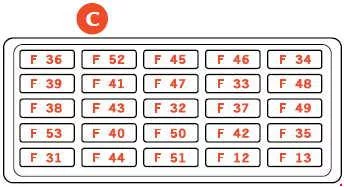

C

Número	Amperagem [A]	Descrição
F36	10	+30 Compartimento do motor do porta-luvas
F52	15	Aquecimento do banco do motorista (relé do dispositivo conectado ao INT/A)
F45	25	—
F46	15	—
F34	20	—
F39	10	+30 para NIM, NCL, conector de diagnóstico OBD, CSA, CAV, rádio/NTT, opção de telefone
F41	15	—
F47	20	—
F33	20	—
F48	20	—
F38	15	+30 Compartimento do motor do mecanismo de travamento do porta-malas
F43	30	Limpadores/esguichos do para-brisa (relé do dispositivo conectado ao INT/A)

F32	10	+30 luzes de iluminação
F37	10	+15 NQS, +15 CLA (NO), terceira luz de freio
F49	7,5	+15 para CSG, CSP, NIM, NCL, rádio/NIT, CEM, CRP, opção de telefone, painel de luzes de iluminação, controle do limpador, ajuste da coluna de direção
F53	10	+30 luz de neblina traseira
F40	30	+30 vidro traseiro aquecido (relé INT/A)
F50	7,5	+15 sistema de airbag
F42	7,5	+15 NFR
F35	7,5	+15 CLA (NC), IFR, saída de sinal do motor, bobinas de relé (esguichos dos faróis, luz de ré, faróis baixos)
F31	7,5	INT/A para ar condicionado, NBC
F44	20	+30 acendedor de cigarros, aquecimento do banco do passageiro (relé do dispositivo conectado ao INT/A)
F51	7,5	+15 NCR, painel de controle FI
F12	15	+30 faróis baixos direitos
F13	15	+30 faróis baixos esquerdos

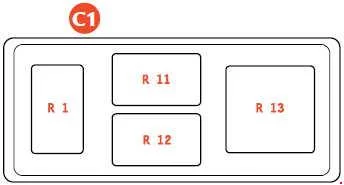

C1

Número	Amperagem [A]	Descrição
R01	20	Iluminação com luz baixa
R11	30	Vidro traseiro aquecido
R12	30	Dispositivos conectados 1 (controlados pela ignição INT/A)
R13	50	Dispositivos conectados 2 (controlados por NBC) (opção)

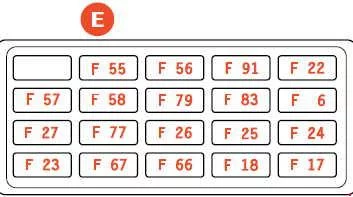

E

Número	Amperagem [A]	Descrição
F55	20	+30 Ajuste da coluna de direção (apenas na versão básica do banco)
F56	30	+30 Ajuste do banco do passageiro
F91	7,5	+30 NAP (eletrônica)
F22	20	Relé de injeção principal esquerdo
F57	7,5	+15 Alternador, NVO, interruptor de partida
F58	5	+30 NTP
F79	5	+30 NQS
F83	30	+30 alimentação NPG
F6	25	+30 Ignição
F27	10	+15 injeção esquerda
F77	15	Relé principal do sensor de oxigênio + 87 LH
F26	15	+87 Relé principal injetores, bobinas LH
F25	10	Válvulas solenoides, medidor de fluxo de ar, bomba de diagnóstico LH
F24	10	Relé principal +87 LH
F23	7,5	+30 injeção LH
F67	5	+30 Dianteiro RH – pisca traseiro esquerdo
F66	5	+30 Dianteiro LH – pisca traseiro direito
F18	10	Faróis baixos +30 direito
F17	10	Faróis baixos +30 esquerdo

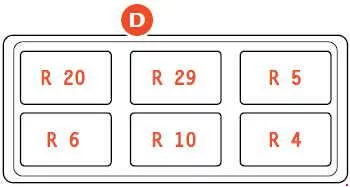

D

Número	Amperagem [A]	Descrição
R4	20	GTB Fiorano: Buzina GTO: Compressor do ar condicionado
R10	20	Injeção do lado esquerdo
R6	20	Faróis de neblina
R5	30	Esguichos dos faróis
R29	20	Motor do porta-luvas
R20	20	Pisca



Fusíveis e relés no compartimento de passageiros (lado do passageiro)

J

Número	Amperagem [A]	Descrição
F76	15	Relé principal do sensor de oxigênio + 87 RH
F11	15	+87 relé principal injetores direito, bobinas
F10	10	+87 Relé principal, medidor de fluxo de ar, válvulas solenoides RH
F9	10	+F887 RH relé principal (pino F03)
F8	7,5	injeção +30 RH (pino F62)
F60	20	+30 NPG, atuador da trava da porta NPP
F80	25	+30 sistema Hi-Fi (graves e subwoofer)
F84	30	+30 alimentação “NPP”
F61	7,5	+30 NAG (eletrônica)
F7	30	+30 Relé principal de injeção, relé da bobina principal RH

F19	30	+30 Partida
F30	30	+30 Ajuste do banco do motorista (e ajuste da coluna de direção, apenas para bancos confortáveis)
F15	5	+15 ECU sensor de massa (apenas para EUA)
F14	10	+15 injeção direita (bobinas, relé da bomba de combustível)
F 16	7,5	+30 Compressor do ar condicionado
F20	25	+30 Esguicho do farol
F21	15	+30 Buzina
F28	25	+30 ABS (válvulas solenoides)
F54	10	+30 ABS (eletrônica)
F56	30	+30 Ajuste do banco do passageiro (apenas versão com volante à direita)
F83	30	Alimentação +30 NPG (apenas versão com volante à direita)
F91	7,5	+30 NAP (eletrônica) (apenas versão com volante à direita)

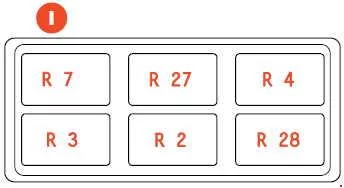

i

Número	Amperagem [A]	Descrição
R7	20	Partida
R27	20	Instrumentos desligados após a ignição
R4	20	GTB Fiorano: Compressor do ar condicionado GTO: Buzina
R3	20	Imobilizador
R2	20	Relé principal de injeção direita
R28	20	Interrupção da ignição via carregador



Fusíveis e relés no porta-malas

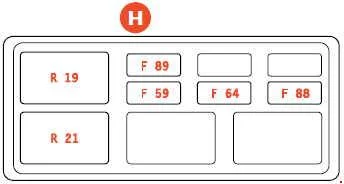

h

Número	Amperagem [A]	Descrição
F89	5	+15 NSP e NCS
F59	10	+30 Caixa de fusíveis
F64	7,5	+30 Retromarcia, NSP
F88	30	+30 NCS
Relé
R19	20	Marcha à ré
R21	20	Caixa de fusíveis

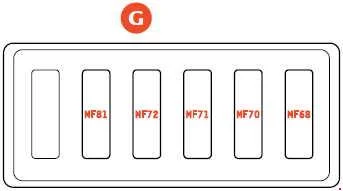

g

Número	Amperagem [A]	Descrição
MF81	60	+30 Dispositivos conectados ao compartimento de passageiros 1
MF72	40	+30 Dispositivos conectados ao porta-malas (+bobina do relé do pisca)
MF71	60	+30 Dispositivos conectados ao compartimento de passageiros 3
MF70	30	Bomba da transmissão +30 FI
MF68	30	+30 sistema Hi-Fi (amplificador)

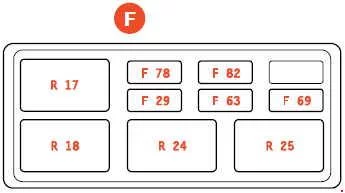

F

Número	Amperagem [A]	Descrição
F78	20	+30 bomba de combustível LH
F82	5	+30 Detecção do alternador
F29	15	GTB Fiorano: +30 Carregador GTO: Ar condicionado da bateria
F63	20	+30 bombas de combustível RH
F69	25	+30 NCR
Relé
R17	20	Bomba de combustível 1ª velocidade, banco RH
R18	20	Bomba de combustível 2ª velocidade, banco RH
R24	20	Bomba de combustível 1ª velocidade, banco LH
R25	20	Bomba de combustível 2ª velocidade, banco LH
