Dodge Journey (2009-2019) – caixa de fusíveis
Diagram de fusíveis e relés – Dodge Journey
Aplica-se a veículos novos nos anos:
2009, 2010.
Os fusíveis M6, M7 e M36 na caixa de fusíveis do compartimento do motor são responsáveis pelo isqueiro/tomadas elétricas no Dodge Journey.

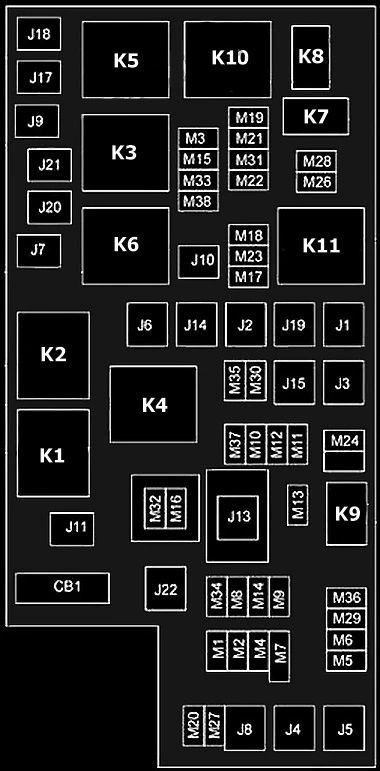

O Módulo de Potência Integrado (IPM) está localizado no compartimento do motor, próximo à montagem do filtro de ar.A etiqueta de identificação para cada elemento pode ser impressa ou gravada na parte interna da tampa.
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
| J1 | 40 A verde | — | Assento rebatível elétrico |
| J2 | 30 Amp Rosa | — | Módulo da caixa de fusíveis — se presente |
| J3 | 30 Amp Rosa | — | Módulo da porta traseira |
| J4 | 25 Amp Natural | — | Nó da porta do motorista |
| J5 | 25 Amp Natural | — | Nó da porta do passageiro |
| J6 | 40 A verde | — | Bomba do sistema de travagem antibloqueio (ABS) / programa eletrónico de estabilidade (ESP) |
| J7 | 30 Amp Rosa | — | Válvula do sistema de travagem antibloqueio (ABS) / programa eletrónico de estabilidade (ESP) |
| J8 | 40 A verde | — | Assento com memória elétrica — se presente |
| J9 | 40 A verde | — | Motor Flex Fuel/PZEV – se presente |
| J10 | 30 Amp Rosa | — | (se presente) Relé do limpa-faróis – (BUX), válvula de controlo do coletor |
| J11 | 30 Amp Rosa | — | (se presente) Estabilizador/segurança Thatchum (BUX)/porta deslizante elétrica |
| J13 | 60 A amarelo | — | Consumo após desligamento do motor (IOD) Principal |
| J14 | 40 A verde | — | Iluminação elétrica (EBL) |
| J15 | 30 Amp Rosa | — | Ventilador traseiro – se presente |
| J17 | 40 A verde | — | Eletroímã do motor de arranque |
| J18 | 20 A azul | — | NGC (módulo de controlo do sistema de propulsão)/gama da transmissão |
| J19 | 60 A amarelo | — | Motor do ventilador do radiador |
| J20 | 30 Amp Rosa | — | Limpa-para-brisas dianteiro alto/baixo |
| J21 | 20 A azul | — | Sistema de pulverização dianteiro/traseiro |
| J22 | 25 Amp Natural | Módulo do teto solar – se presente | |
| M1 | — | 15 A azul | Luz de travagem central montada na parte superior (CHMSL) |
| M2 | — | 20 A amarelo | Luzes do reboque – se presentes |
| M3 | — | 20 A amarelo | Eixo dianteiro/traseiro, Mod AWD |
| M4 | — | 10 A vermelho | Reboque – se presente |
| M5 | — | 25 Amp Natural | Inversor de potência — se presente |
| M6 | — | 20 A amarelo | Alimentação nº 1 / acessórios (ACC) Sensor de chuva |
| M7 | — | 20 A amarelo | Alimentação nº 2 (seleção de bateria ou acessórios (ACC)) |
| M8 | — | 20 A amarelo | Bancos dianteiros aquecidos — se presentes |
| M9 | — | 20 A amarelo | Bancos traseiros aquecidos — se presentes |
| M10 | — | 15 A azul | Iluminação de boas-vindas/módulo mãos-livres (HFM) – se presente, ecrã remoto – se presente, recetor de áudio digital por satélite (SDARS) – se presente, mecanismo universal de abertura de portas de garagem (UGDO) – se presente, iluminação de boas-vindas, sistema de entretenimento de vídeo (VES)™ – se presente |
| M11 | — | 10 A vermelho | Controlo automático de temperatura (ATC) — se presente, iluminação sob o capô |
| M12 | — | 30 A verde | Rádio, amplificador (AMP) |
| M13 | — | 20 A amarelo | Nó da cabine (CCN), interruptor multifunções/módulo da sirene, ITM |
| M14 | — | 20 A amarelo | Reboque (BUX) — se presente |
| Soquete | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M15 | — | 20 A amarelo | Espelho com função de escurecimento automático — se presente, sensor infravermelho (IR) — se presente, interruptor multifunções, sistema de monitorização da pressão dos pneus (TPMS) — se presente, módulo da caixa de fusíveis — se presente |
| M16 | — | 10 A vermelho | Controlador de imobilização de passageiros (ORC)/ Módulo de classificação de passageiros (OCM) |
| M17 | — | 15 A azul | Pisca-pisca esquerdo/luzes laterais/de circulação/luzes traseiras, luzes de matrícula |
| M18 | — | 15 A azul | Pisca-pisca direito/luzes laterais/de circulação/luzes traseiras |
| M19 | — | 25 Amp Natural | Desativação automática (ASD) #1 e #2 |
| M20 | — | 15 A azul | Centro de informações eletrónicas do veículo (EVIC) — dependendo do equipamento, iluminação interior, interruptores do volante — dependendo do equipamento, grupo de interruptores |
| M21 | — | 20 A amarelo | Desativação automática (ASD) #3 |
| M22 | — | 10 A vermelho | Buzina direita |
| M23 | — | 10 A vermelho | Buzina esquerda |
| M24 | — | 25 Amp Natural | Limpa-para-brisas traseiro |
| M25 | — | 20 A amarelo | Bomba de combustível/bomba de diesel |
| M26 | — | 10 A vermelho | Interruptor de alimentação do espelho/Interruptor da janela do motorista |
| M27 | — | 10 A vermelho | Bloqueio da coluna de direção, sistema de nó sem fios (WIN)/PEM |
| M28 | — | 10 A vermelho | NGC (módulo de controlo do sistema de propulsão) / alimentação da transmissão (batt) |
| M29 | — | 10 A vermelho | Módulo de classificação de passageiros (OCM) |
| M30 | — | 15 A azul | Módulo do limpa-para-brisas / espelho rebatível elétrico, J1962 Diag Feed |
| M31 | — | 20 A amarelo | Luzes de marcha-atrás |
| M32 | — | 10 A vermelho | Controlador de imobilização de passageiros (ORC) |
| M33 | — | 10 A vermelho | Alimentação da bateria NGC (módulo de controlo do sistema de propulsão)/TCM |
| M34 | — | 10 A vermelho | Módulo de assistência à alimentação, módulo HVAC, bicos dos faróis, módulo da bússola – se presente, lanterna – se presente, ventilador RAD Diesel |
| M35 | — | 10 A vermelho | Espelhos aquecidos – se presentes |
| M36 | — | 20 A amarelo | Alimentação nº 3 (bateria) |
| M37 | — | 10 A vermelho | Sistema de travagem antibloqueio (ABS), programa eletrónico de estabilidade (ESP), interruptor da luz de travagem |
| M38 | — | 25 Amp Natural | Motores de bloqueio/desbloqueio |
| K1 | — | — | Relé de arranque/acessórios de ignição |
| K2 | — | — | Relé de arranque da ignição |
| K3 | — | — | Relé eletromagnético do motor de arranque |
| K4 | — | — | Relé de arranque/ignição |
| K5 | — | — | (NGC) Relé do módulo de controlo do sistema de propulsão/PCM |
| K6 | — | — | Relé de iluminação elétrica (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Relé do ventilador traseiro |
| K10 | — | — | Relé ASD (alimentação para M19 e M21) |
| K11 | — | — | Relé de baixa velocidade do ventilador do radiador |
Dodge Journey (2011-2019) – diagrama da caixa de fusíveis
Ano de fabrico: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 e 2019.
Fusíveis internos
Localização da caixa de fusíveis
O diagrama de fusíveis interno está localizado no lado do passageiro, sob o painel de instrumentos.

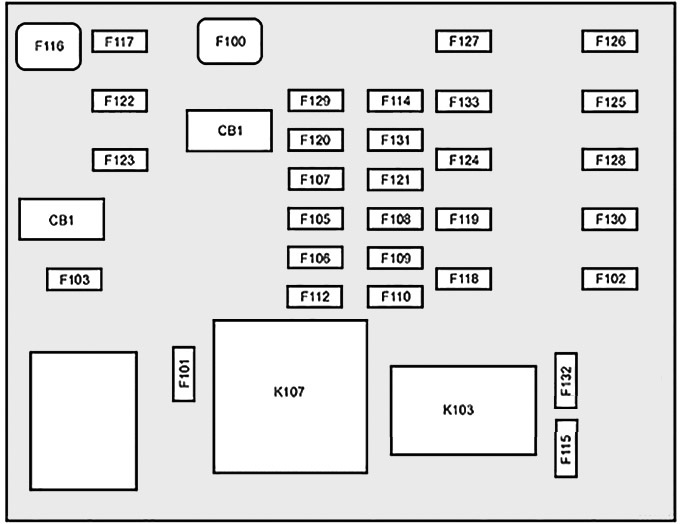

Diagrama da caixa de fusíveis
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
|---|---|---|---|
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
| F100 | 30 A rosa | – | Conversor 110V AC – Se presente |
| F101 | – | 10 A vermelho | Luzes interiores |
| F102 | – | 20 Amp Amarelo | Isqueiro no painel de instrumentos / tomada de alimentação traseira esquerda |
| F103 | – | 20 Amp Amarelo | Tomada de alimentação no compartimento da consola;
Tomada de alimentação na parte traseira da consola. |
| F105 | – | 20 Amp Amarelo | Bancos aquecidos – se presentes |
| F106 | – | 20 Amp Amarelo | Tomada de alimentação traseira |
| F107 | – | 10 A vermelho | Câmara traseira – se presente |
| F108 | – | 15 A azul | Painel de instrumentos |
| F109 | – | 10 A vermelho | Ar condicionado / HVAC |
| F110 | – | 10 A vermelho | Controlo de segurança dos passageiros |
| F112 | – | 10 A vermelho | Reserva |
| F114 | – | 20 Amp Amarelo | Ventilador traseiro / motor HVAC |
| F115 | – | 20 Amp Amarelo | Motor do limpa-para-brisas traseiro |
| F116 | 30 A rosa | – | Aquecedor do vidro traseiro (EBL) |
| F117 | – | 10 A vermelho | Espelhos aquecidos |
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
|---|---|---|---|
| F118 | – | 10 A vermelho | Controlo de segurança dos passageiros |
| F119 | – | 10 A vermelho | Módulo de controlo da coluna de direção |
| F120 | – | 10 A vermelho | Tração integral – dependendo do equipamento |
| F121 | – | 15 A azul | Módulo de ignição sem fios |
| F122 | – | 25 Amp Transparente | Módulo da porta do motorista |
| F123 | – | 25 Amp Transparente | Módulo da porta do passageiro |
| F124 | – | 10 A vermelho | Espelhos |
| F125 | – | 10 A vermelho | Módulo de controlo da coluna de direção |
| F126 | – | 25 Amp Transparente | Amplificador de áudio |
| F127 | – | 20 Amp Amarelo | Reboque – se presente |
| F128 | – | 15 A azul | Rádio |
| F129 | – | 15 A azul | Vídeo / DVD – se presente |
| F130 | – | 15 A azul | Ar condicionado / painel de instrumentos |
| F131 | – | 10 A vermelho | Assistência ao passageiro / Sistema mãos-livres – se presente |
| F132 | – | 10 A vermelho | Módulo de pressão dos pneus |
| F133 | – | 10 A vermelho | Gateway de cibersegurança – se presente |
Fusíveis sob o capô (centro de distribuição de energia)

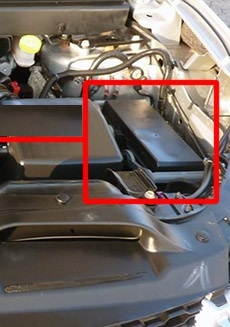

Localização da caixa de fusíveis
O Centro de Distribuição de Energia (PDC) está localizado no compartimento do motor.
A etiqueta de identificação de cada elemento está impressa no interior da tampa.

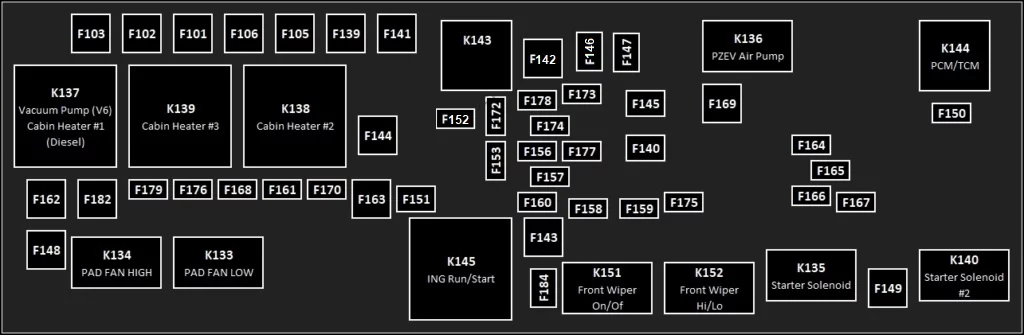

Diagrama da caixa de fusíveis
Atribuição de fusíveis sob o capô
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
|---|---|---|---|
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
| F101 | 60 Amp amarelo | – | Barra de distribuição de energia interna |
| F102 | 60 Amp amarelo | – | Barra de distribuição de energia interna |
| F103 | 60 Amp amarelo | – | Barra de distribuição de energia interna |
| F105 | 60 Amp amarelo | Relé de ativação da barra de distribuição de energia interna | |
| F106 | 60 Amp amarelo | – | Centro de distribuição de energia interna;
Relé da barra / acessórios. |
| F139 | 40 A verde | – | Ventilador do sistema de ar condicionado |
| F140 | 30 A rosa | – | Bloco de alimentação |
| F141 | 40 A verde | – | Sistema de prevenção de bloqueio das rodas |
| F142 | 40 A verde | – | Velas de incandescência – se presentes |
| F143 | 40 A verde | – | Luzes externas 1 |
| F144 | 40 A verde | – | Luzes externas 2 |
| F145 | 30 A rosa | – | Para o computador de bordo – lâmpada |
| F146 | 30 A rosa | – | Reserva |
| F147 | 30 A rosa | – | Reserva |
| F148 | 40 A verde | – | Motor do ventilador do radiador |
| F149 | 30 A rosa | – | Válvula solenoide para o motor de arranque |
| F150 | – | 25 Amp transparente | Módulos de controlo do sistema de propulsão |
| F151 | 30 A rosa | – | Motor do limpa-faróis – se presente |
| F152 | – | 25 Amp transparente | Aquecedor a diesel – dependendo do equipamento |
| F153 | – | 20 Amp Amarelo | Bomba de combustível |
| F156 | – | 10 A vermelho | Travão;
Módulo de controlo eletrónico de estabilidade. |
| F157 | – | 10 A vermelho | Módulo do módulo de transmissão de potência – se presente |
| Nº | Fusível de cartucho | Mini-fusível | Descrição |
|---|---|---|---|
| F158 | – | 10 A vermelho | Módulo do capô ativo – se presente |
| F159 | – | 10 A vermelho | Reserva |
| F160 | – | 20 Amp Amarelo | Luzes interiores |
| F161 | – | 20 Amp Amarelo | Buzina |
| F162 | 40 A vermelho / 20 A azul | – | Aquecedor da cabine nº 1 / bomba de vácuo – se presente |
| F163 | 50 A vermelho | – | Aquecedor da cabine nº 2 – se presente |
| F164 | – | 25 Amp transparente | Desativação automática do sistema de propulsão |
| F165 | – | 20 Amp Amarelo | Desativação do sistema de propulsão |
| F166 | – | 20 Amp Amarelo | Reserva |
| F167 | – | 30 A verde | Desativação do sistema de propulsão |
| F168 | – | 10 A vermelho | Embraiagem do ar condicionado |
| F169 | 40 A verde | Emissões – motor do veículo de emissões parcialmente zero | |
| F170 | 15 A azul | Emissões – elementos ativos de veículos de emissões parcialmente zero | |
| F172 | – | 20 Amp Amarelo | Reserva |
| F173 | – | 25 Amp transparente | Válvulas antibloqueio |
| F174 | – | 20 Amp Amarelo | Sirene – se presente |
| F175 | – | 30 A verde | Reserva |
| F176 | – | 10 A vermelho | Módulos de controlo da unidade de propulsão |
| F177 | – | 20 Amp Amarelo | Módulo de tração integral – dependendo do equipamento |
| F178 | – | 25 Amp transparente | Teto solar – dependendo do equipamento |
| F179 | – | 10 A vermelho | Sensor da bateria |
| F181 | 100 A azul | – | Sistema de direção eletromecânica (EHPS) – se presente |
| F182 | 50 A vermelho | – | Aquecedor da cabine nº 3 – se presente |
| F184 | 30 A rosa | – | Motor do limpa-para-brisas dianteiro |
