Dodge Durango (2011-2022) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Dodge Durango (2011–2022), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a novos veículos nos anos:
2011, 2012, 2013.

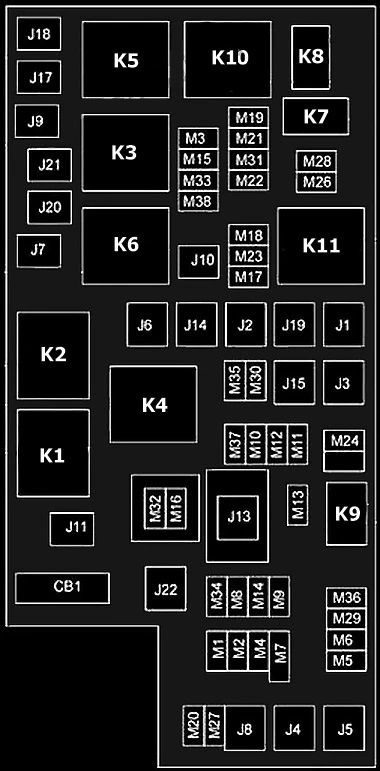

Módulo de Potência Integrado
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número do slot de cada fusível é impresso na tampa interna.
| Slot | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| Slot | Fusível de cartucho | Mini fusível | Descrição |
| J01 | 40 A verde | Suspensão pneumática | |
| J02 | 30 Amp Rosa | Módulo atuador da tampa traseira | |
| J03 | 30 Amp Rosa | Reboque | |
| J04 | 25 Amp Natural | Nó da porta do motorista | |
| J05 | 25 Amp Natural | Nó da porta do passageiro | |
| J06 | 40 A verde | Bomba do sistema de freio antibloqueio/controle de estabilidade | |
| J07 | 30 Amp Rosa | Válvula do sistema de freio antibloqueio/controle de estabilidade | |
| J08 | 40 A verde | Assento elétrico | |
| J09 | 30 Amp Rosa | Freio elétrico | |
| J10 | 30 Amp Rosa | Contato do relé do limpador do farol | |
| J11 | 30 Amp Rosa | Módulo de controle do sistema de transmissão | |
| J12 | 30 Amp Rosa | Lavador do vidro traseiro | |
| J13 | 60 A amarelo | Drenagem de desligamento de ignição principal (IOD) | |
| J14 | 20 A azul | Luzes do reboque/Luzes de estacionamento | |
| J15 | 40 A verde | Ventilador dianteiro/ventilador da cabine | |
| J17 | 40 A verde | Solenoide do motor de partida | |
| J18 | 20 A azul | Módulo de controle do sistema de transmissão/Passagem do módulo de controle do sistema de transmissão | |
| J19 | 60 A amarelo | Motor do ventilador do radiador alto/baixo | |
| J20 | 30 Amp Rosa | Limpador dianteiro | |
| J21 | 20 A azul | Controle do limpador dianteiro/traseiro | |
| J22 | 25 Amp Natural | Módulo do teto solar | |
| M1 | 15 A azul | Luz de freio | |
| M2 | 20 A amarelo | Diferencial eletrônico de deslizamento limitado/suspensão pneumática | |
| M3 | 20 A amarelo | Relé de destravamento da tampa traseira/DRL | |
| M5 | 25 Amp Natural | Inversor 115 V AC | |
| M6 | 20 A amarelo | Sensor de chuva/isqueiro | |
| M7 | 20 A amarelo | Fonte de alimentação nº 2 (comutável) | |
| M8 | 20 A amarelo | Assento dianteiro aquecido e volante |
| Slot | Fusível de cartucho | Mini fusível | Descrição |
|---|---|---|---|
| M9 | 20 A amarelo | Assentos traseiros aquecidos | |
| M10 | 15 A azul | Vídeo/abridor de porta de garagem universal | |
| M11 | 10 A vermelho | Aquecimento, ventilação e ar condicionado (sistema de controle climático) | |
| M12 | 30 A verde | Rádio/amplificador | |
| M13 | 20 A amarelo | Painel de instrumentos | |
| M14 | 20 A amarelo | Câmera de ré | |
| M15 | 20 A amarelo | Módulo(s) de assentos aquecidos/controle de cruzeiro adaptativo/telemetria de áudio/relé de luzes diurnas/módulo de suspensão pneumática/kit de pisca-pisca | |
| M16 | 10 A vermelho | Controlador de dispositivos de retenção de passageiros | |
| M18 | 15 A azul | Luz de freio (2012, 2013) | |
| M19 | 25 Amp Natural | Desativação automática 1 e 2 | |
| M20 | 15 A azul | Painel de instrumentos | |
| M21 | 20 A amarelo | Desativação automática 3 | |
| M22 | 10 A vermelho | Buzina (baixa/alta) — direita | |
| M23 | 10 A vermelho | Buzina (baixa/alta) — esquerda | |
| M24 | 25 Amp Natural | Limpador traseiro | |
| M25 | 20 A amarelo | Saída do motor da bomba de combustível/bomba de elevação de diesel (somente exportação) | |
| M26 | 10 A vermelho | Banco de interruptores da porta do motorista | |
| M27 | 10 A vermelho | Interruptor de ignição/módulo de controle sem fio/módulo de acesso sem chave | |
| M28 | 15 A azul | Controlador do sistema de transmissão/controlador da caixa de transferência | |
| M29 | 10 A vermelho | Monitor de pressão dos pneus | |
| M30 | 15 A azul | Conector de diagnóstico J1962 | |
| M31 | 20 A amarelo | Luzes de ré | |
| M32 | 10 A vermelho | Controlador de dispositivos de retenção de passageiros | |
| M33 | 10 A vermelho | Controlador do sistema de transmissão/controlador da caixa de transferência | |
| M34 | 10 A vermelho | Módulo de assistência de estacionamento/módulo do sistema de ar condicionado/sensor infravermelho/módulo de bússola | |
| M35 | 15 A azul | Luzes de posição traseiras esquerdas | |
| M36 | 20 A amarelo | Conector de alimentação | |
| M37 | 10 A vermelho | Sistema de freio antibloqueio/módulo do sistema de controle de estabilidade/sensor do interruptor da luz de freio | |
| M38 | 25 Amp Natural | Todos os travamentos e destravamentos de portas |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a novos veículos nos anos:
2014.

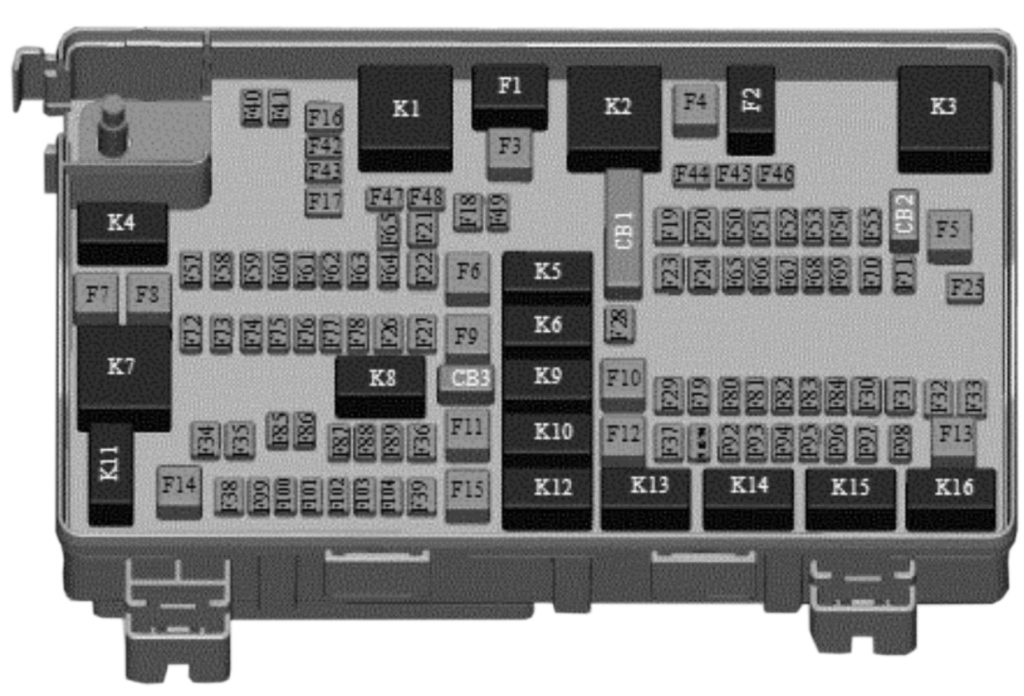

Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Cavidade | Fusível de cartucho | Micro fusível | Descrição |
|---|---|---|---|
| Cavidade | Fusível de cartucho | Micro fusível | Descrição |
| F03 | 60 A amarelo | Ventilador do radiador | |
| F05 | 40 A verde | Compressor de suspensão pneumática — se presente | |
| F06 | 40 A verde | Bomba do sistema de freio antibloqueio / controle eletrônico de estabilidade | |
| F07 | 40 A verde | Solenoide do motor de partida | |
| F08 | 40 A verde | Sensores de emissão (somente motor diesel) | |
| F09 | 40 A verde | Aquecedor de diesel (somente motor diesel) | |
| F10 | 40 A verde | Controlador da carroceria / iluminação externa #2 | |
| F11 | 30 Amp Rosa | Freio elétrico para reboque — dependendo do equipamento | |
| F12 | 40 A verde | Controlador da carroceria #3 / iluminação interna | |
| F13 | 40 A verde | Ventilador do motor dianteiro | |
| F14 | 40 A verde | Controlador da carroceria #4 / blocos de alimentação | |
| F17 | 30 Amp Rosa | Liberação do encosto de cabeça – se presente | |
| F20 | 30 Amp Rosa | Módulo da porta do passageiro | |
| F22 | 20 A azul | Módulo de controle do motor | |
| F23 | 30 Amp Rosa | Controlador da carroceria #1 | |
| F24 | 30 Amp Rosa | Módulo da porta do motorista | |
| F25 | 30 Amp Rosa | Limpadores dianteiros | |
| F26 | 30 Amp Rosa | Sistema antibloqueio / módulo de controle de estabilidade / válvulas | |
| F28 | 20 A azul | Luzes traseiras do reboque — se presentes | |
| F29 | 20 A azul | Luzes de retenção para reboque — se presentes | |
| F30 | 30 Amp Rosa | No engate do reboque – se presente | |
| F32 | 30 Amp Rosa | Módulo de controle do sistema de tração | |
| F34 | 30 Amp Rosa | Controle do mecanismo do diferencial de deslizamento limitado | |
| F35 | 30 Amp Rosa | Teto solar — se presente | |
| F36 | 30 Amp Rosa | Desembaçador traseiro | |
| F37 | 30 Amp Rosa | Ventilador traseiro – se presente | |
| F38 | 30 Amp Rosa | Inversor de potência 115 V AC — se presente | |
| F39 | 30 Amp Rosa | Porta elétrica — se presente | |
| F40 | 10 A vermelho | Luzes diurnas | |
| F42 | 20 A amarelo | Buzina | |
| F44 | 10 A vermelho | Porta de diagnóstico | |
| F46 | 10 A vermelho | Monitor de pressão dos pneus – se presente | |
| F49 | 10 A vermelho | Unidade de controle integrada / controle de clima | |
| F50 | 20 A amarelo | Módulo de controle de suspensão pneumática — se presente | |
| F51 | 10 A vermelho | Módulo de travamento da ignição / ignição sem chave / travamento da coluna de direção | |
| F52 | 5 A Marrom | Sensor da barra | |
| F53 | 20 A amarelo | Reboque — piscas/luzes de freio à esquerda — se presentes |
| Cabeça | Fusível de cartucho | Micro fusível | Descrição |
|---|---|---|---|
| F56 | 15 A azul | Conteúdo adicional (somente motor Diesel) | |
| F57 | 15 A azul | Transmissão | |
| F59 | 10 A vermelho | Bomba de limpeza (somente motor Diesel) | |
| F60 | 15 A azul | Módulo de controle da transmissão | |
| F62 | 10 A vermelho | Embreagem do ar condicionado | |
| F63 | 20 A amarelo | Bobinas de ignição (gasolina), aquecedor de ureia (diesel) | |
| F64 | 25 Amp Natural | Injetores de combustível / sistema de tração | |
| F66 | 10 A vermelho | Interruptores do teto solar / janela do passageiro / sensor de chuva | |
| F67 | 15 A azul | CD/DVD/módulo Bluetooth mãos-livres – se presente | |
| F68 | 20 A amarelo | Motor do limpador traseiro | |
| F70 | 20 A amarelo | Motor da bomba de combustível | |
| F71 | 30 A verde | Amplificador de áudio | |
| F73 | 15 A azul | Faróis HID direitos | |
| F74 | 20 A amarelo | Bomba de vácuo dos freios — se presente | |
| F76 | 10 A vermelho | Sistema de freio antibloqueio / controle eletrônico de estabilidade | |
| F77 | 10 A vermelho | Módulo de controle do sistema de tração / módulo de desconexão do eixo dianteiro | |
| F78 | 10 A vermelho | Módulo de controle do motor / direção assistida elétrica – dependendo do equipamento | |
| F80 | 10 A vermelho | Abridor de porta de garagem universal / bússola / módulo antifurto | |
| F81 | 20 A amarelo | Iluminação de curva/parada do reboque à direita | |
| F82 | 10 A vermelho | Módulo de controle da coluna de direção/ controle de cruzeiro | |
| F83 | 10 A vermelho | Tampa do tanque de combustível | |
| F84 | 15 A azul | Interruptor do painel de instrumentos / painel de instrumentos | |
| F85 | 10 A vermelho | Módulo do airbag | |
| F86 | 10 A vermelho | Módulo do airbag | |
| F87 | 10 A vermelho | Suspensão pneumática — se presente / reboque / módulo de controle da coluna de direção | |
| F88 | 15 A azul | Painel de instrumentos | |
| F90/F91 | 20 A amarelo | No gancho de alimentação (bancos traseiros) conforme seleção | |
| F92 | 10 A vermelho | Luz traseira do console — se presente | |
| F93 | 20 A amarelo | Isqueiro | |
| F94 | 10 A vermelho | Módulo da caixa de transferência / caixa de fusíveis | |
| F95 | 10 A vermelho | Câmera de ré / Assistente de estacionamento | |
| F96 | 10 A vermelho | Interruptor de aquecimento do banco traseiro / carregador de lâmpada flash – se presente | |
| F97 | 25 Amp Natural | Bancos traseiros aquecidos e volante aquecido – dependendo do equipamento | |
| F98 | 25 Amp Natural | Bancos dianteiros aquecidos — se presentes | |
| F99 | 10 A vermelho | Módulo de ar condicionado / sistemas de assistência ao motorista | |
| F100 | 10 A vermelho | Amortecimento ativo — se presente | |
| F101 | 15 A azul | Espelho eletrocrômico / faróis inteligentes – se presentes | |
| F103 | 10 A vermelho | Aquecedor da cabine (somente motor Diesel) | |
| F104 | 20 A amarelo | Tomadas de energia (painel / console central) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a novos veículos nos anos:
2015.
Centro de Distribuição de Energia
A descrição do fusível e do dispositivo pode ser impressa na parte interna, no terceiro caso, o número da cavidade de cada usuário é impresso na parte interna.
| Cavidade | Fusível de cartucho | Micro fusível | Descrição |
|---|---|---|---|
| Cavidade | Fusível de cartucho | Micro fusível | Descrição |
| F03 | 60 A amarelo | — | Ventilador do radiador |
| F05 | 40 A verde | — | Compressor de suspensão pneumática — se presente |
| F06 | 40 A verde | — | Bomba antibloqueio / controle eletrônico de estabilidade |
| F07 | 40 A verde | — | Solenoide do motor de partida |
| F08 | 20 A azul | — | Sensores de emissão (somente motor diesel) |
| F09 | 30 Amp Rosa | — | Aquecedor de combustível (somente motor diesel) |
| F10 | 40 A verde | — | Controlador da carroceria / iluminação externa #2 |
| F11 | 30 Amp Rosa | — | Freio elétrico para reboque — dependendo do equipamento |
| F12 | 40 A verde | — | Controlador da carroceria #3 / Bloqueio de energia |
| F13 | 40 A verde | — | Ventilador do motor dianteiro |
| F14 | 40 A verde | — | Controlador da carroceria #4 / Luzes internas #2 |
| F17 | 30 Amp Rosa | — | Lavalampada dos faróis — se presente |
| F19 | 20 A azul | — | Solenoide do encosto de cabeça — se presente |
| F20 | 30 Amp Rosa | — | Módulo da porta do passageiro |
| F22 | 20 A azul | — | Módulo de controle do motor |
| F23 | 30 Amp Rosa | — | Iluminação interna #1 |
| F24 | 30 Amp Rosa | — | Módulo da porta do motorista |
| F25 | 30 Amp Rosa | — | Limpadores dianteiros |
| F26 | 30 Amp Rosa | — | Sistema antibloqueio/módulo de controle de estabilidade/válvulas |
| F28 | 20 A azul | — | Luzes de ré do reboque — se presentes |
| F29 | 20 A azul | — | Luzes de estacionamento para reboque — se presentes |
| F30 | 30 Amp Rosa | — | Tomada de reboque – se presente |
| F32 | 30 Amp Rosa | — | Módulo de controle do sistema de transmissão |
| F34 | 30 Amp Rosa | — | Controle do mecanismo do diferencial |
| F35 | 30 Amp Rosa | — | Teto solar — se presente |
| F36 | 30 Amp Rosa | — | Lavalampada traseira |
| F37 | 25 A Limpa | — | Motor do limpador traseiro — se presente |
| F38 | 30 Amp Rosa | — | Inversor de potência 115 V AC — se presente |
| F39 | 30 Amp Rosa | — | Porta elétrica — se presente |
| F40 | — | 10 A vermelho | Luzes diurnas/ajuste dos faróis |
| F42 | — | 20 A amarelo | Buzina |
| F44 | — | 10 A vermelho | Porta de diagnóstico |
| F46 | — | 10 A vermelho | Monitoramento da pressão dos pneus – se presente |
| F49 | — | 10 A vermelho | Unidade de controle integrada / controle de clima |
| F50 | — | 20 A amarelo | Módulo de controle de suspensão pneumática — se presente |
| F51 | — | 15 A azul | Módulo da unidade de controle de ignição / ignição sem chave / travamento da coluna de direção |
| F52 | — | 5 A Bronzeado | Sensor da bateria |
| F53 | — | 20 A amarelo | Reboque — piscas/freios à esquerda — se presentes |
| F55 | — | 10 A vermelho | DTV / DSRC |
| Cavidade | Fusível de cartucho | Micro fusível | Descrição |
|---|---|---|---|
| F56 | — | 15 A azul | Conteúdo adicional (somente motor Diesel) |
| F57 | — | 15 A azul | Farol HID esquerdo – se presente |
| F59 | — | 10 A vermelho | Bomba de limpeza (somente motor Diesel) |
| F60 | — | 15 A azul | Módulo de controle da transmissão |
| F61 | — | 10 A vermelho | Módulo de controle da transmissão/sensor PM (somente motor Diesel) |
| F62 | — | 10 A vermelho | Embreagem do ar condicionado |
| F63 | — | 20 A amarelo | Bobinas de ignição (gasolina), aquecedor de ureia (diesel) |
| F64 | — | 25 A limpa | Injetores de combustível / sistema de transmissão |
| F66 | — | 10 A vermelho | Interruptores do teto solar / janela do passageiro / sensor de chuva |
| F67 | — | 15 A azul | Módulo mãos-livres CD/DVD/Bluetooth (se presente) |
| F68 | — | 20 A amarelo | Motor do limpador do vidro traseiro |
| F69 | — | 15 A azul | Canal Spotlight – se presente |
| F70 | — | 20 A amarelo | Motor da bomba de combustível |
| F71 | — | 30 A verde | Amplificador de áudio |
| F73 | — | 15 A azul | Farol HID direito – se presente |
| F74 | — | 20 A amarelo | Bomba de vácuo dos freios — se presente |
| F76 | — | 10 A vermelho | Sistema ABS/controle eletrônico de estabilidade |
| F77 | — | 10 A vermelho | Módulo de controle do sistema de transmissão/módulo de desconexão do eixo dianteiro |
| F78 | — | 10 A vermelho | Módulo de controle do motor/assistência elétrica da direção – dependendo do equipamento |
| F80 | — | 10 A vermelho | Abridor de porta de garagem universal / bússola / módulo antifurto |
| F81 | — | 20 A amarelo | Luzes de direção/freio individuais do reboque à direita |
| F82 | — | 10 A vermelho | Módulo de controle da coluna de direção/ controle de cruzeiro |
| F83 | — | 10 A vermelho | Porta do tanque de combustível |
| F84 | — | 15 A azul | Interruptor do painel de instrumentos/painel de instrumentos |
| F85 | — | 10 A vermelho | Módulo do airbag |
| F86 | — | 10 A vermelho | Módulo do airbag |
| F87 | — | 10 A vermelho | Suspensão pneumática — dependendo do equipamento / reboque / módulo de controle da coluna de direção |
| F88 | — | 15 A azul | Painel de instrumentos |
| F90/F91 | — | 20 A amarelo | Fonte de alimentação (bancos traseiros) conforme seleção |
| F92 | — | 10 A vermelho | Luz traseira do console — se presente |
| F93 | — | 20 A amarelo | Isqueiro |
| F94 | — | 10 A vermelho | Módulo da caixa de transferência / redutor |
| F95 | — | 10 A vermelho | Câmera traseira / ParkSense® |
| F96 | — | 10 A vermelho | Interruptor de aquecimento do banco traseiro / carregador de lâmpada flash – se presente |
| F97 | — | 20 A amarelo | Bancos traseiros aquecidos e volante aquecido – dependendo do equipamento |
| F98 | — | 20 A amarelo | Bancos dianteiros aquecidos — se presentes |
| F99 | — | 10 A vermelho | Módulo de ar condicionado / sistemas de assistência ao motorista |
| F100 | — | 10 A vermelho | Amortecimento ativo — se presente |
| F101 | — | 15 A azul | Espelho eletrocrômico/ faróis altos inteligentes — se presentes |
| F103 | — | 10 A vermelho | Aquecedor da cabine (somente motor Diesel)/aquecimento, ventilação e ar condicionado traseiro |
| F104 | — | 20 A amarelo | Portas de alimentação (painel/console central) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a veículos novos nos anos:
2016, 2017, 2018.
Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
|---|---|---|---|
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
| F03 | 60 A amarelo | — | Ventilador do radiador |
| F05 | 40 A verde | — | Compressor da suspensão a ar — se presente |
| F06 | 40 A verde | — | Bomba antibloqueio / controle eletrônico de estabilidade |
| F07 | 30 Amp Rosa | — | Solenoide do motor de partida |
| F09 | 30 Amp Rosa | — | Aquecedor de combustível diesel (somente motor diesel) / bomba de vácuo do freio |
| F10 | 40 A verde | — | Controlador da carroceria / iluminação externa #2 |
| F11 | 30 Amp Rosa | — | Freio elétrico de reboque — dependendo do equipamento |
| F12 | 40 A verde | — | Controlador da carroceria #3 / Travas elétricas |
| F13 | 40 A verde | — | Motor do ventilador dianteiro |
| F14 | 40 A verde | — | Controlador da carroceria #4 / Iluminação externa #1 |
| F17 | 30 Amp Rosa | — | Lavadores de faróis — se presentes |
| F19 | 20 A azul | — | Solenoide do apoio de cabeça — se presente |
| F20 | 30 Amp Rosa | — | Módulo da porta do passageiro |
| F22 | 20 A azul | — | Módulo de controle do motor |
| F23 | 30 Amp Rosa | — | Iluminação interna #1 |
| F24 | 30 Amp Rosa | — | Módulo da porta do motorista |
| F25 | 30 Amp Rosa | — | Limpadores de para-brisa dianteiros |
| F26 | 30 Amp Rosa | — | Sistema antibloqueio / módulo de controle de estabilidade / válvulas |
| F28 | 20 A azul | — | Luzes de ré do reboque — se presentes |
| F29 | 20 A azul | — | Luzes de estacionamento do reboque — se presentes |
| F30 | 30 Amp Rosa | — | Engate de reboque – se presente |
| F32 | 30 Amp Rosa | — | Módulo de controle do sistema de tração |
| F34 | 30 Amp Rosa | — | Controle do diferencial de deslizamento limitado |
| F35 | 30 Amp Rosa | — | Teto solar — se presente |
| F36 | 30 Amp Rosa | — | Aquecedor do vidro traseiro |
| F37 | 25 A Transparente | — | Motor do ventilador traseiro — se presente |
| F38 | 30 Amp Rosa | — | Inversor de energia 115 V AC — se presente |
| F39 | 30 Amp Rosa | — | Porta elétrica — se presente |
| F40 | — | 10 A vermelho | Luzes diurnas / nivelamento dos faróis |
| F42 | — | 20 A amarelo | Buzina |
| F44 | — | 10 A vermelho | Porta de diagnóstico |
| F49 | — | 10 A vermelho | Unidade de controle integrada / controle climático |
| F50 | — | 20 A amarelo | Módulo de controle da suspensão a ar — se presente |
| F51 | — | 15 A azul | Módulo do nó de ignição / ignição sem chave / trava da coluna de direção |
| F52 | — | 5 A Marrom | Sensor da bateria |
| F53 | — | 20 A amarelo | Reboque — piscas/luzes de freio esquerdas — se presentes |
| F56 | — | 15 A azul | Conteúdo adicional (somente motor diesel) |
| F57 | — | 20 A amarelo | Sensor NOx |
| F58 | — | 15 A azul | Faróis HID esquerdos – se presentes |
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
|---|---|---|---|
| F59 | — | 10 A vermelho | Bomba de limpeza (somente motor diesel) |
| F60 | — | 15 A azul | Módulo de controle da transmissão |
| F61 | — | 10 A vermelho | Módulo de controle da transmissão / sensor PM (somente motor diesel) |
| F62 | — | 10 A vermelho | Embreagem do ar condicionado |
| F63 | — | 20 A amarelo | Bobinas de ignição (gasolina), aquecedor de ureia (diesel) |
| F64 | — | 25 A transparente | Injetores de combustível / sistema de tração |
| F66 | — | 10 A vermelho | Interruptores do teto solar / janela do passageiro / sensor de chuva |
| F67 | — | 15 A azul | Módulo CD/DVD/Bluetooth mãos-livres – se presente |
| F68 | — | 20 A amarelo | Motor do limpador do vidro traseiro |
| F69 | — | 15 A azul | Canal Spotlight – se presente |
| F70 | — | 20 A amarelo | Motor da bomba de combustível |
| F71 | — | 30 A verde | Amplificador de áudio |
| F72 | — | 10 A vermelho | PCM (se presente) |
| F73 | — | 15 A azul | Farol HID direito – se presente |
| F75 | — | 10 A vermelho | Controle de bateria dupla (se presente) |
| F76 | — | 10 A vermelho | Sistema ABS / controle eletrônico de estabilidade |
| F77 | — | 10 A vermelho | Módulo de controle do sistema de tração / módulo de desconexão do eixo dianteiro |
| F78 | — | 10 A vermelho | Módulo de controle do motor / direção assistida elétrica |
| F80 | — | 10 A vermelho | Mecanismo universal de abertura de porta de garagem / bússola / módulo antifurto |
| F81 | — | 20 A amarelo | Reboque — piscas/luzes de freio direitas |
| F82 | — | 10 A vermelho | Módulo de controle da coluna de direção / controle de cruzeiro / DTV |
| F83 | — | 10 A vermelho | Porta do tanque de combustível |
| F84 | — | 15 A azul | Interruptor do painel / painel de instrumentos |
| F85 | — | 10 A vermelho | Módulo do airbag |
| F86 | — | 10 A vermelho | Módulo do airbag |
| F87 | — | 10 A vermelho | Suspensão a ar — dependendo do equipamento / reboque / módulo de controle da coluna de direção |
| F88 | — | 15 A azul | Painel de instrumentos |
| F90/F91 | — | 20 A amarelo | Na conexão de energia (bancos traseiros) para seleção |
| F92 | — | 10 A vermelho | Luz traseira do console — se presente |
| F93 | — | 20 A amarelo | Acendedor de cigarros |
| F94 | — | 10 A vermelho | Módulo da transmissão / caixa de transferência |
| F95 | — | 10 A vermelho | Câmera traseira / ParkSense |
| F96 | — | 10 A vermelho | Interruptor do aquecedor do banco traseiro / carregador de lanterna – se presente |
| F97 | — | 20 A amarelo | Bancos traseiros aquecidos e volante aquecido – dependendo do equipamento |
| F98 | — | 20 A amarelo | Bancos dianteiros aquecidos — se presentes |
| F99 | — | 10 A vermelho | Módulo de ar condicionado / sistemas de assistência ao motorista / DSRC |
| F100 | — | 10 A vermelho | Amortecimento ativo — se presente |
| F101 | — | 15 A azul | Espelho eletrocrômico / luzes inteligentes – se presentes |
| F103 | — | 10 A vermelho | Aquecedor da cabine (somente motor diesel) / aquecimento, ventilação e ar condicionado traseiro |
| F104 | — | 20 A amarelo | Tomadas de energia (painel / console central) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a veículos novos nos anos:
2019.
Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
|---|---|---|---|
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
| F03 | 60 A amarelo | – | Ventilador do radiador — se presente |
| F05 | 40 A verde | – | Compressor da suspensão a ar — se presente |
| F06 | 40 A verde | – | Bomba antibloqueio / controle eletrônico de estabilidade |
| F07 | 30 Amp Rosa | – | Solenoide do motor de partida |
| F09 | 30 Amp Rosa | – | Aquecedor de combustível diesel (somente motor diesel) / bomba de vácuo do freio |
| F10 | 40 A verde | – | Controlador da carroceria / Iluminação externa #2 |
| F11 | 30 Amp Rosa | – | Freio elétrico de reboque — dependendo do equipamento |
| F12 | 40 A verde | – | Controlador da carroceria #3 / Travas elétricas |
| F13 | 40 A verde | – | Motor do ventilador dianteiro |
| F14 | 40 A verde | – | Controlador da carroceria #4 / Iluminação externa #1 |
| F15 | 40 A verde | – | Bomba de resfriamento do motor LTR (radiador de baixa temperatura) — se presente |
| F17 | 30 Amp Rosa | – | Lavador de faróis — se presente |
| F19 | 20 A azul | – | Solenoide do apoio de cabeça — se presente |
| F20 | 30 Amp Rosa | – | Módulo da porta do passageiro |
| F22 | 20 A azul | – | Módulo de controle do motor |
| F23 | 30 Amp Rosa | – | Iluminação interna #1 |
| F24 | 30 Amp Rosa | – | Módulo da porta do motorista |
| F25 | 30 Amp Rosa | – | Limpadores de para-brisa dianteiros |
| F26 | 30 Amp Rosa | – | Módulo antibloqueio / controle de estabilidade, ECU e válvulas |
| F28 | 20 A azul | – | Luzes de ré do reboque — se presentes |
| F29 | 20 A azul | – | Luzes de posição do reboque — se presentes |
| F30 | 30 Amp Rosa | – | Engate de reboque (tomada) / engate de reboque (freio elétrico separado) / engate de reboque (BUX) — dependendo do equipamento |
| F32 | 30 Amp Rosa | – | Módulo de controle do sistema de transmissão |
| F34 | 30 Amp Rosa | – | Controle do diferencial de deslizamento — se presente |
| F35 | 30 Amp Rosa | – | Teto solar — se presente |
| F36 | 30 Amp Rosa | – | Desembaçador traseiro |
| F37 | 25 A Transparente | – | Motor do ventilador traseiro — se presente |
| F38 | 30 Amp Rosa | – | Inversor 115 V AC — se presente |
| F39 | 30 Amp Rosa | – | Porta elétrica — se presente |
| F40 | – | 10 A vermelho | Luzes diurnas / nivelamento dos faróis |
| F42 | – | 20 A amarelo | Buzina |
| F44 | – | 10 A vermelho | Porta de diagnóstico |
| F45 | – | 5 A Marrom | Gateway de segurança do computador |
| F49 | – | 10 A vermelho | Pilha central integrada / ar condicionado |
| F50 | – | 20 A amarelo | Módulo de controle da suspensão a ar / diferencial de deslizamento — dependendo do equipamento |
| F51 | – | 15 A azul | MOZZO KIN/RF/trava da coluna de direção — se presente |
| F53 | – | 20 A amarelo | Reboque — piscas / freio esquerdo — se presentes |
| F56 | – | 15 A azul | Conteúdo adicional (somente motor diesel) |
| F57 | – | 20 A amarelo | Sensor NOX — se presente |
| F58 | – | 15 A azul | Faróis HID esquerdos — se presentes |
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
|---|---|---|---|
| F59 | – | 10 A vermelho | Bomba de limpeza (somente motor diesel) |
| F60 | – | 15 A azul | Módulo de controle da transmissão |
| F61 | – | 10 A vermelho | Módulo de controle da transmissão / sensor PM (somente motor diesel) |
| F62 | – | 10 A vermelho | Embreagem do ar condicionado |
| F63 | – | 20 A amarelo | Bobinas de ignição / capacitores das bobinas de ignição / atuador da válvula de curso curto — dependendo do equipamento (Gasolina) Aquecedor de ureia (Diesel) |
| F64 | – | 25 A Transparente | Injetores de combustível / sistema de transmissão |
| F66 | – | 10 A vermelho | Teto solar / sensor de chuva / espelho interno / porta USB / DSCR / DTV — dependendo do equipamento |
| F67 | – | 15 A azul | Porta de carregamento CD/DVD/UCI/USB |
| F68 | – | 20 A amarelo | Motor do limpador do vidro traseiro |
| F69 | – | 15 A azul | Canal Spotlight — se presente |
| F70 | – | 20 A amarelo | Motor da bomba de combustível |
| F71 | – | 30 A verde | Amplificador / ANCM — se presente |
| F72 | – | 10 A vermelho | ECM |
| F73 | – | 15 A azul | Farol HID direito — se presente |
| F75 | – | 10 A vermelho | Controle de bateria dupla — se presente |
| F76 | – | 10 A vermelho | Sistema ABS / controle eletrônico de estabilidade |
| F77 | – | 10 A vermelho | Módulo de controle do sistema de transmissão / módulo de desconexão do eixo dianteiro — dependendo do equipamento |
| F78 | – | 10 A vermelho | Módulo de controle do motor / direção assistida elétrica |
| F80 | – | 10 A vermelho | Mecanismo universal de abertura de porta de garagem / módulo antifurto — dependendo do equipamento / sirene — dependendo do equipamento |
| F81 | – | 20 A amarelo | Luzes de direção / luz de freio direita do reboque — se presentes |
| F82 | – | 10 A vermelho | Módulo de controle da coluna de direção / controle de cruzeiro / DTV — dependendo do equipamento |
| F83 | – | 10 A vermelho | Porta de combustível |
| F84 | – | 15 A azul | Painel de instrumentos |
| F85 | – | 10 A vermelho | Módulo do airbag |
| F86 | – | 10 A vermelho | Módulo do airbag |
| F87 | – | 10 A vermelho | Suspensão a ar — se presente |
| F88 | – | 15 A azul | Painel de instrumentos / SGW / ITBM — se presente |
| F90/F91 | – | 20 A amarelo | Fonte de alimentação (bancos traseiros) para seleção |
| F92 | – | 10 A vermelho | Luz traseira do console — se presente |
| F93 | – | 20 A amarelo | Acendedor de cigarros |
| F94 | – | 10 A vermelho | Módulo da transmissão / caixa de transferência |
| F95 | – | 10 A vermelho | Câmera traseira / sensor de ponto cego — se presente |
| F96 | – | 10 A vermelho | Interruptor do aquecedor do banco traseiro / carregador de lanterna — se presente |
| F97 | – | 20 A amarelo | Bancos traseiros aquecidos e volante aquecido — se presentes |
| F98 | – | 20 A amarelo | Bancos ventilados / bancos dianteiros aquecidos — se presentes |
| F99 | – | 10 A vermelho | Módulo dos sistemas de ar condicionado / assistência ao motorista / HALF / assistência de estacionamento |
| F100 | – | 10 A vermelho | Amortecimento ativo — se presente |
| F101 | – | 15 A azul | Sensor de temperatura / umidade do carro |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A vermelho | Aquecedor da cabine (somente motor diesel) / sistema HVAC traseiro — dependendo do equipamento ‘ |
| F104 | – | 20 A amarelo | Portas de alimentação (painel / console central / porta-malas — dependendo do equipamento) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a veículos novos nos anos:
2020.
Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
| F03 | 60 A amarelo | – | Ventilador do radiador — se presente |
| F05 | 40 A verde | – | Compressor da suspensão a ar — se presente |
| F06 | 40 A verde | – | Bomba ABS |
| F07 | 30 Amp Rosa | – | Solenoide do motor de partida |
| F09 | 30 Amp Rosa | – | Aquecedor de combustível (somente motor diesel)/bomba de vácuo do freio |
| F10 | 40 A verde | – | CBC #2/Iluminação exterior |
| F11 | 30 Amp Rosa | – | Freio elétrico de reboque — dependendo do equipamento |
| F12 | 40 A verde | – | CBC #3/Travas elétricas |
| F13 | 40 A verde | – | Motor do ventilador dianteiro |
| F14 | 40 A verde | – | Controlador da carroceria #4/Iluminação exterior #1 |
| F15 | 40 A verde | – | Radiador de baixa temperatura (LTR) Bomba de resfriamento do motor — dependendo do equipamento |
| F17 | 30 Amp Rosa | – | Lavador de faróis — se presente |
| F19 | 20 A azul | – | Solenoide do apoio de cabeça — se presente |
| F20 | 30 Amp Rosa | – | Módulo da porta do passageiro |
| F22 | 20 A azul | – | Módulo de controle do motor |
| F23 | 30 Amp Rosa | – | CBC #1/Iluminação interna |
| F24 | 30 Amp Rosa | – | Módulo da porta do motorista |
| F25 | 30 Amp Rosa | – | Limpadores de para-brisa dianteiros |
| F26 | 30 Amp Rosa | – | Válvulas ESP/ECU |
| F28 | 20 A azul | – | Luzes de ré do reboque — se presentes |
| F29 | 20 A azul | – | Luzes de estacionamento do reboque — se presentes |
| F30 | 30 Amp Rosa | – | Engate de reboque (tomada) / engate de reboque (freio elétrico separado) / engate de reboque (BUX) — dependendo do equipamento |
| F32 | 30 Amp Rosa | – | Módulo de controle do sistema de tração |
| F34 | 30 Amp Rosa | – | Controle do diferencial de deslizamento — se presente |
| F35 | 30 Amp Rosa | – | Teto solar — se presente |
| F36 | 30 Amp Rosa | – | Luzes traseiras/iluminação eletrônica (EBL) |
| F37 | 25 A Transparente | – | Motor do ventilador traseiro — se presente |
| F38 | 30 Amp Rosa | – | Inversor 115 V AC — se presente |
| F39 | 30 Amp Rosa | – | Porta elétrica — se presente |
| F40 | – | 10 A vermelho | Luzes diurnas/regulagem dos faróis |
| F42 | – | 20 A amarelo | Buzina |
| F44 | – | 10 A vermelho | Porta de diagnóstico |
| F45 | – | 5 A Marrom | Gateway de segurança de TI |
| F49 | – | 10 A vermelho | Pilha central integrada/ar condicionado |
| F50 | – | 20 A amarelo | Módulo de controle da suspensão a ar/diferencial de deslizamento – dependendo do equipamento |
| F51 | – | 15 A azul | PIASTRA KIN/RF/trava da coluna de direção — se presente |
| F53 | – | 20 A amarelo | Reboque — piscas/freio esquerdo — se presentes |
| F56 | – | 15 A azul | PCM |
| F57 | – | 20 A amarelo | Sensor NOX/Sensor PM/Aquecedor de combustível |
| F58 | – | 15 A azul | Faróis HID esquerdos — se presentes |
| Cavidade | Fusível de cartucho | Microfusível | Descrição |
| F59 | – | 10 A vermelho | Relé das bombas SCR |
| F60 | – | 15 A azul | Módulo de controle da transmissão |
| F61 | – | 10 A vermelho | Módulo de controle da transmissão/sensor PM (somente motor diesel) |
| F62 | – | 10 A vermelho | Embreagem do ar condicionado |
| F63 | – | 20 A amarelo | Bobinas de ignição / Capacitores das bobinas de ignição / Atuador da válvula de curso curto — dependendo do equipamento (Gasolina) Aquecedor de ureia (Diesel) |
| F64 | – | 25 A transparente | Injetores de combustível/sistema de tração |
| F66 | – | 10 A vermelho | Teto solar/sensor de chuva/espelho interno/porta USB/DSCR/DTV — dependendo do equipamento |
| F67 | – | 15 A azul | CDM/UCI/porta USB |
| F68 | – | 20 A amarelo | Motor do limpador do vidro traseiro |
| F69 | – | 15 A azul | Canal Spotlight — se presente |
| F70 | – | 20 A amarelo | Motor da bomba de combustível |
| F71 | – | 30 A verde | Amplificador/ANCM — se presente |
| F72 | – | 10 A vermelho | ECM/PCM |
| F73 | – | 15 A azul | Farol HID direito — se presente |
| F75 | – | 10 A vermelho | Controle de bateria dupla — se presente |
| F76 | – | 10 A vermelho | Sistema ABS/controle eletrônico de estabilidade |
| F77 | – | 10 A vermelho | Módulo de controle do sistema de tração/módulo de desconexão do eixo dianteiro — dependendo do equipamento |
| F78 | – | 10 A vermelho | Módulo de controle do motor (ECM)/direção assistida elétrica/PCM |
| F80 | – | 10 A vermelho | Mecanismo universal de abertura de porta de garagem/módulo antifurto — dependendo do equipamento/sirene — dependendo do equipamento |
| F81 | – | 20 A amarelo | Luzes de direção/freio direita do reboque — se presentes |
| F82 | – | 10 A vermelho | Módulo de controle da coluna de direção/cruise control/DTV — dependendo do equipamento |
| F83 | – | 10 A vermelho | Porta do tanque de combustível |
| F84 | – | 15 A azul | Painel de instrumentos |
| F85 | – | 10 A vermelho | Módulo do airbag |
| F86 | – | 10 A vermelho | Módulo do airbag |
| F87 | – | 10 A vermelho | Suspensão a ar — se presente |
| F88 | – | 15 A azul | Painel de instrumentos/SGW/ITBM — se presente |
| F90/F91 | – | 20 A amarelo | Fonte de alimentação (bancos traseiros) para seleção |
| F92 | – | 10 A vermelho | Luz traseira do console — se presente |
| F93 | – | 20 A amarelo | Acendedor de cigarros |
| F94 | – | 10 A vermelho | Módulo da transmissão/caixa de transferência |
| F95 | – | 10 A vermelho | Câmera traseira/sensor de ponto cego — se presente |
| F96 | – | 10 A vermelho | Interruptor do aquecedor do banco traseiro / carregador de lanterna flash — se presente |
| F97 | – | 20 A amarelo | Bancos traseiros aquecidos e volante aquecido — se presente |
| F98 | – | 20 A amarelo | Bancos ventilados/bancos dianteiros aquecidos — se presentes |
| F99 | – | 10 A vermelho | Módulo dos sistemas de ar condicionado/assistência ao motorista/HALF/assistência de estacionamento |
| F100 | – | 10 A vermelho | Amortecimento ativo — se presente |
| F101 | – | 15 A azul | HI-Travi ECCM/SMRT |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A vermelho | Aquecedor da cabine (somente motor diesel)/aquecimento, ventilação e ar condicionado traseiro — dependendo do equipamento |
| F104 | – | 20 A amarelo | Portas de alimentação (painel/console central/porta-malas — dependendo do equipamento) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a veículos novos nos anos:
2021.
Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se incluído como equipamento padrão | |||
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se incluído como equipamento padrão | |||
| F01 | – | – | Reserva |
| F02 | – | – | Reserva |
| F03 | 60 A Amarelo | – | Ventilador do radiador* |
| F04 | 60 A Amarelo | – | Bomba ESC SEM SRT |
| F05 | 40 A Verde | – | Compressor de suspensão pneumática* |
| F06 | 40 A Verde | – | Bomba ABS SRT |
| F07 | 30 Amp Rosa | – | Solenoide do motor de partida |
| F08 | – | – | Reserva |
| F09 | 30 Amp Rosa | – | Aquecedor de combustível (somente motor diesel)/Bomba de vácuo do freio* |
| F10 | 40 A Verde | – | CBC #2/Iluminação externa |
| F11 | 30 Amp Rosa | – | Freio elétrico do reboque* |
| F12 | 40 A Verde | – | CBC #3/Bloqueio de energia |
| F13 | 40 A Verde | – | Motor do ventilador frontal |
| F14 | 40 A Verde | – | Controlador da carroceria #4/Luzes externas |
| F15 | 40 A Verde | – | Bomba de resfriamento do motor de baixa temperatura (LTR)* |
| F 16 | – | – | Reserva |
| F17 | 30 Amp Rosa | – | Lavadores de faróis* |
| F18 | – | – | Reserva |
| F19 | 20 A Azul | – | Solenoide do apoio de cabeça* |
| F20 | 30 Amp Rosa | – | Módulo da porta do passageiro |
| F21 | – | – | Reserva |
| F22 | 20 A Azul | – | Módulo de controle do motor/Módulo de controle de potência* |
| F23 | 30 Amp Rosa | – | CBC #1/Iluminação interna |
| F24 | 30 Amp Rosa | – | Módulo da porta do motorista |
| F25 | 30 Amp Rosa | – | Limpadores dianteiros |
| F26 | 30 Amp Rosa | – | Válvulas ESP/ECU |
| F27 | – | – | Reserva |
| F28 | 20 A Azul | – | Luzes de ré do reboque* |
| F29 | 20 A Azul | – | Luzes de posição do reboque* |
| F30 | 30 Amp Rosa | – | Reboque (tomada) / Reboque (freio elétrico separado) / Reboque (BUX)* |
| F31 | – | – | Reserva |
| F32 | 30 Amp Rosa | – | Módulo de controle do sistema de tração |
| F33 | – | – | Reserva |
| F34 | 30 Amp Rosa | – | ELSD* |
| F35 | 30 Amp Rosa | – | Teto solar* |
| F36 | 30 Amp Rosa | – | Iluminação eletrônica (EBL) |
| F37 | 25 A Transparente | – | Motor do ventilador HVAC traseiro* |
| F38 | 30 Amp Rosa | – | Inversor de potência |
| F39 | 30 Amp Rosa | – | Porta elevatória elétrica |
| F40 | – | 10 A Vermelho | Luzes diurnas/ajuste de faróis* |
| F41 | – | – | Reserva |
| F42 | – | 20 A Amarelo | Buzina |
| F43 | – | – | Reserva |
| F44 | – | 10 A Vermelho | Porta de diagnóstico |
| F45 | – | 5 A Marrom | MOD de segurança cibernética |
| F46 | – | – | Reserva |
| F47 | – | – | Reserva |
| F48 | – | – | Reserva |
| F49 | – | 10 A Vermelho | Pilha central integrada/Ar condicionado |
| F50 | – | 20 A Amarelo | Módulo de controle de suspensão pneumática*/Diferencial de deslizamento limitado* |
| F51 | – | 15 A Azul | KIN/RF HUB/Bloqueio da coluna de direção* |
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se incluído como equipamento padrão | |||
| F52 | – | – | Reserva |
| F53 | – | 20 A Amarelo | Reboque – piscas/parada esquerda* |
| F54 | – | – | Reserva |
| F55 | – | – | Reserva |
| F56 | – | 15 A Azul | PCM* |
| F57 | – | 20 A Amarelo | Sensor NOX*/Sensor PM*/Aquecedor de combustível* |
| F58 | – | 15 A Azul | Faróis HID esquerdos* |
| F59 | – | 10 A Vermelho | Relé da bomba SCR* |
| F60 | – | 15 A Azul | Módulo de controle da transmissão |
| F61 | – | 10 A Vermelho | Sensor PM |
| F62 | – | 10 A Vermelho | Embreagem do ar condicionado |
| F63 | – | 20 A Amarelo | Bobinas de ignição / Capacitores das bobinas de ignição / Atuador da válvula de curso curto — dependendo do equipamento (Gasolina) Aquecedor de ureia (Diesel)* |
| F64 | – | 25 A Transparente | Injetores de combustível/PCM/ECM |
| F65 | – | – | Reserva |
| F66 | – | 10 A Vermelho | Teto solar*/LRSM*/RVM/DSRC/Porta USB/DTV*/WCP* |
| F67 | – | 15 A Azul | Porta CDM/UCI/Porta USB |
| F68 | – | 20 A Amarelo | Motor do limpador do vidro traseiro |
| F69 | – | 15 A Azul | Canal distinguido* |
| F70 | – | 20 A Amarelo | Motor da bomba de combustível |
| F71 | – | 30 A Verde | Amplificador/ANCM* |
| F72 | – | 10 A Vermelho | ECM*/PCM* |
| F73 | – | 15 A Azul | Farol HID direito* |
| F74 | – | – | Reserva |
| F75 | – | 10 A Vermelho | Controle de bateria dupla* |
| F76 | – | 10 A Vermelho | ESP |
| F77 | – | 10 A Vermelho | Módulo de controle do sistema de tração/ELSD* |
| F78 | – | 10 A Vermelho | Módulo de controle do motor (ECM)/Assistência elétrica da direção (EPS)/PCM |
| F79 | – | – | Reserva |
| F80 | – | 10 A Vermelho | Módulo universal de abertura de porta de garagem / Módulo anti-roubo — /Sirene |
| F81 | – | 20 A Amarelo | Piscas/parada do reboque à direita* |
| F82 | – | 10 A Vermelho | Módulo de controle da coluna de direção/controle de cruzeiro/DTV* |
| F83 | – | 10 A Vermelho | Porta de combustível |
| F84 | – | 15 A Azul | Painel de instrumentos |
| F85 | – | 10 A Vermelho | Módulo do airbag |
| F86 | – | 10 A Vermelho | Módulo do airbag |
| F87 | – | 10 A Vermelho | MOD de suspensão pneumática* |
| F88 | – | 15 A Azul | Painel de instrumentos/SGW/ITBM* |
| F89 | – | – | Reserva |
| F90 | – | – | Reserva |
| F91 | – | 20 A Amarelo | Compartimento de carga de energia |
| F92 | – | 10 A Vermelho | Luz traseira do console*/Alimentação RR |
| F93 | – | 20 A Amarelo | Acendedor de cigarros |
| F94 | – | 10 A Vermelho | Módulo de transmissão/transmissão |
| F95 | – | 10 A Vermelho | Câmera traseira / Sensor de ponto cego * |
| F96 | – | 10 A Vermelho | Interruptor de aquecimento dos bancos traseiros * |
| F97 | – | 20 A Amarelo | Bancos traseiros aquecidos/Volante aquecido* |
| F98 | – | 20 A Amarelo | Bancos ventilados/Bancos dianteiros aquecidos* |
| F99 | – | 10 A Vermelho | Módulo de sistemas de ar condicionado/assistente de motorista/HALF/Parktronx |
| F100 | – | 10 A Vermelho | Amortecimento ativo* |
| F101 | – | 15 A Azul | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A Azul | Reserva |
| F103 | – | 10 A Vermelho | PTC/Aquecimento, ventilação e ar condicionado dos bancos traseiros * |
| F104 | – | 20 A Amarelo | Portas de alimentação (painel de instrumentos/console central/porta-malas traseiro) |
Diagrama de fusíveis e relés – Dodge Durango
Aplica-se a veículos novos nos anos:
2022.
Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser impressa na tampa interna, caso contrário, o número da cavidade de cada fusível é impresso na tampa interna.
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se presente | |||
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se presente | |||
| F01 | – | – | Reserva |
| F02 | – | – | Reserva |
| F03 | 60 A Amarelo | – | Ventilador do radiador * |
| F04 | 60 A Amarelo | – | Bomba ESP |
| F05 | – | – | Reserva |
| F06 | 40 A Verde | – | Bomba ABS * |
| F07 | 30 Amp Rosa | – | Solenoide do motor de partida |
| F08 | – | – | Reserva |
| F09 | 30 Amp Rosa | – | BOMBA DE VÁCUO * |
| F10 | 40 A Verde | – | CBC #2 / Luz EXT |
| F11 | 30 Amp Rosa | – | Freio do reboque * |
| F12 | 40 A Verde | CBC #3 / Bloqueio de energia | |
| F13 | 40 A Verde | Motor do ventilador HVAC | |
| F14 | 40 A Verde | CBC #4 / Luz externa | |
| F15 | 40 A Verde | Resfriamento do motor LTR * | |
| F 16 | Reserva | ||
| F17 | Reserva | ||
| F18 | Reserva | ||
| F19 | 20 A Azul | Apoios de cabeça eletromagnéticos * | |
| F20 | 30 Amp Rosa | Ajuste da porta de passagem | |
| F21 | Reserva | ||
| F22 | 20 A Azul | SKE * | |
| F23 | 30 Amp Rosa | CBC #1 / Luz interna | |
| F24 | 30 Amp Rosa | Ajuste da porta do motorista | |
| F25 | 30 Amp Rosa | Limpadores dianteiros | |
| F26 | 30 Amp Rosa | Válvulas ESP/ECU | |
| F27 | Reserva | ||
| F28 | 20 A Azul | Luzes de ré do reboque * | |
| F29 | 20 A Azul | Luzes de posição para reboque* | |
| F30 | 30 Amp Rosa | Reboque (tomada) / Reboque (freio elétrico separado) / Reboque (BUX)* | |
| F31 | Reserva | ||
| F32 | 30 Amp Rosa | DTCM | |
| F33 | Reserva | ||
| F34 | 30 Amp Rosa | ELSD * | |
| F35 | 30 Amp Rosa | Teto solar * | |
| F36 | 30 Amp Rosa | EBL | |
| F37 | 25 A Transparente | Motor do ventilador traseiro do HVAC* | |
| F38 | 30 Amp Rosa | Inversor de potência | |
| F39 | 30 Amp Rosa | PLG | |
| F40 | 10 A Vermelho | Luzes diurnas/regulagem de faróis * | |
| F41 | Reserva | ||
| F42 | 20 A Amarelo | Buzina | |
| F43 | Reserva | ||
| F44 | 10 A Vermelho | Porta de diagnóstico | |
| F45 | 5 A Marrom | MOD de segurança cibernética | |
| F46 | Reserva | ||
| F47 | Reserva | ||
| F48 | Reserva | ||
| F49 | 10 A Vermelho | ICS / HVAC | |
| F50 | 20 A Amarelo | ELSD * | |
| F51 | 15 A Azul | KIN/RF HUB/Bloqueio da coluna de direção | |
| Compartimento | Fusível de cartucho | Microfusível | Descrição |
| * Se presente | |||
| F52 | – | – | Reserva |
| F53 | – | 20 A Amarelo | Reboque – pisca/luz de freio esquerda* |
| F54 | – | – | Reserva |
| F55 | – | – | Reserva |
| F56 | – | – | Reserva |
| F57 | – | – | Reserva |
| F58 | – | 15 A Azul | Faróis HID esquerdos* |
| F59 | – | – | Reserva |
| F60 | – | 15 A Azul | TCM |
| F61 | – | – | Reserva |
| F62 | – | 10 A Vermelho | Compressor do ar condicionado |
| F63 | – | 20 A Amarelo | Bobinas de ignição */ Capacitores da bobina de ignição* |
| F64 | – | 25 A Transparente | Injetores de combustível / ECM |
| F65 | – | – | Reserva |
| F66 | – | 10 A Vermelho | Teto solar */ LRSM */ RVM / DSRC / Porta USB / DTV * / WCP * |
| F67 | – | 15 A Azul | Porta CDM/UCI/Porta USB |
| F68 | – | 20 A Amarelo | Motor do limpador traseiro |
| F69 | – | 15 A Azul | Canal de luz pontual * |
| F70 | – | 20 A Amarelo | Motor da bomba de combustível |
| F71 | – | 30 A Verde | Amplificador */ ANCM * |
| F72 | – | 10 A Vermelho | SKE * |
| F73 | – | 15 A Azul | Farol HID direito* |
| F74 | – | – | Reserva |
| F75 | – | 10 A Vermelho | Controle de bateria dupla* |
| F76 | – | 10 A Vermelho | ESP |
| F77 | – | 10 A Vermelho | DTCM / ELSD * |
| F78 | – | 10 A Vermelho | ECM / EPS |
| F79 | – | – | Reserva |
| F80 | – | 10 A Vermelho | UGDO |
| F81 | – | 20 A Amarelo | Pisca/luz de freio para reboque à direita* |
| F82 | – | 10 A Vermelho | SCCM / Controle de cruzeiro / DTV * |
| F83 | – | 10 A Vermelho | Porta de combustível |
| F84 | – | 15 A Azul | Grupo |
| F85 | – | 10 A Vermelho | ORC (airbag) |
| F86 | – | 10 A Vermelho | ORC (airbag) |
| F87 | – | – | Reserva |
| F88 | – | 15 A Azul | Cluster / CSG * / ITBM * |
| F89 | – | – | Reserva |
| F90 | – | – | Reserva |
| F91 | – | 20 A Amarelo | Compartimento de carga – fonte de alimentação |
| F92 | – | 10 A Vermelho | Luz traseira do console*/alimentação RR |
| F93 | – | 20 A Amarelo | Acendedor de cigarros |
| F94 | – | 10 A Vermelho | Módulo de transmissão/transmissão |
| F95 | – | 10 A Vermelho | Câmera traseira / sensor de ponto cego * |
| F96 | – | 10 A Vermelho | Interruptor de aquecimento dos bancos traseiros* |
| F97 | – | 20 A Amarelo | Bancos traseiros aquecidos/volante aquecido* |
| F98 | – | 20 A Amarelo | Bancos ventilados/bancos dianteiros aquecidos* |
| F99 | – | 10 A Vermelho | Módulo de ar condicionado/assistente de motorista/HALF/Parktronx |
| F100 | – | 10 A Vermelho | Amortecimento ativo * |
| F101 | – | 15 A Azul | Sensor de temperatura/sensor de umidade no carro |
| F102 | – | 15 A Azul | Reserva |
| F103 | – | 10 A Vermelho | HVAC frontal * |
| F104 | – | 20 A Amarelo | Portas de alimentação (painel de instrumentos/console central/porta-malas traseiro) |
Sobre o Dodge Durango (2011-2022)
O Dodge Durango é um SUV popular que foi fabricado entre 2011 e 2022. Este modelo é conhecido por sua robustez e interior espaçoso, que oferece assentos confortáveis para até sete passageiros. O Durango é equipado com várias opções de motorização, incluindo motores V6 eficientes e potentes motores V8 HEMI, que proporcionam excelente desempenho e capacidade de reboque. O veículo também é equipado com tecnologias modernas e recursos de segurança, tornando-o uma escolha ideal para famílias e aventureiros que procuram um veículo confiável e versátil.
Diagrama da caixa de fusíveis do Dodge Durango
Esta página exibe o diagrama da caixa de fusíveis para o Dodge Durango, que é essencial para identificar e substituir fusíveis. Neste modelo, a caixa de fusíveis geralmente está localizada sob o capô e no interior do veículo. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o bom funcionamento dos sistemas elétricos do veículo, e por isso é importante ter uma visão geral de sua disposição e funções.
