Dodge Challenger (2009-2014) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Dodge Challenger (2009–2014), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Dodge Challenger

Aplica-se a veículos novos nos anos:

2009, 2010.

Compartimento do motor

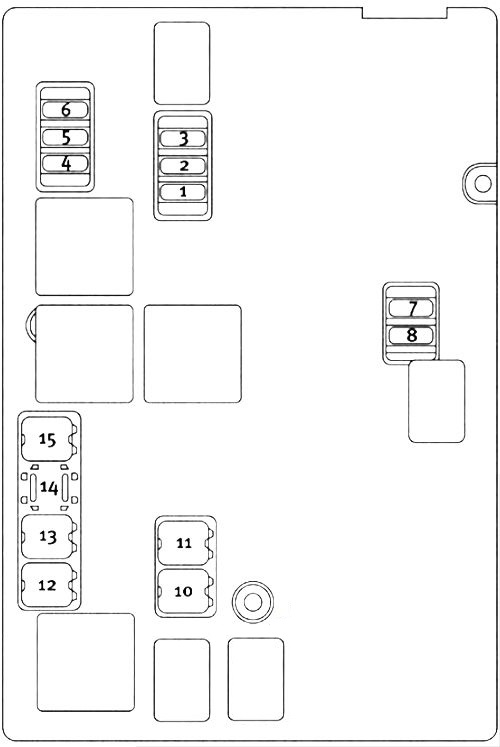

Módulo de Potência Integrado

O Módulo de Potência Integrado (IPM) está localizado no compartimento do motor, no lado do passageiro.

Soquete	Fusível de cartucho	Mini fusível	Descrição
Soquete	Fusível de cartucho	Mini fusível	Descrição
1	—	15 A azul	Motor do limpador
2	—	25 Amp Natural	Módulo de Controle do Powertrain (PCM)/Alimentação do Módulo NGS (bat)
3	—	25 Amp Natural	Ignição Partida/Arranque
4	—	25 Amp Natural	Solenoide/Alternador EGR
5	—	—	—
6	—	25 Amp Natural	Bobinas de Ignição/Injetores
7	—	—	—
8	—	30 A verde	Motor de partida
9	—	—	—
10	30 Amp Rosa	—	Limpador dianteiro

Soquete	Fusível de cartucho	Mini fusível	Descrição
11	30 Amp Rosa	—	Válvulas do Sistema de Freio Antibloqueio (ABS)
12	40 A verde	—	Ventilador do radiador baixo/alto
13	50 A vermelho	—	Motor da bomba do Sistema de Freio Antibloqueio (ABS)
14	—	—	—
15	50 A vermelho	—	Ventilador do radiador
16	—	—	—
17	—	—	—
18	—	—	—
19	—	—	—
20	—	—	—
21	—	—	—
22	—	—	—

Compartimento de bagagem

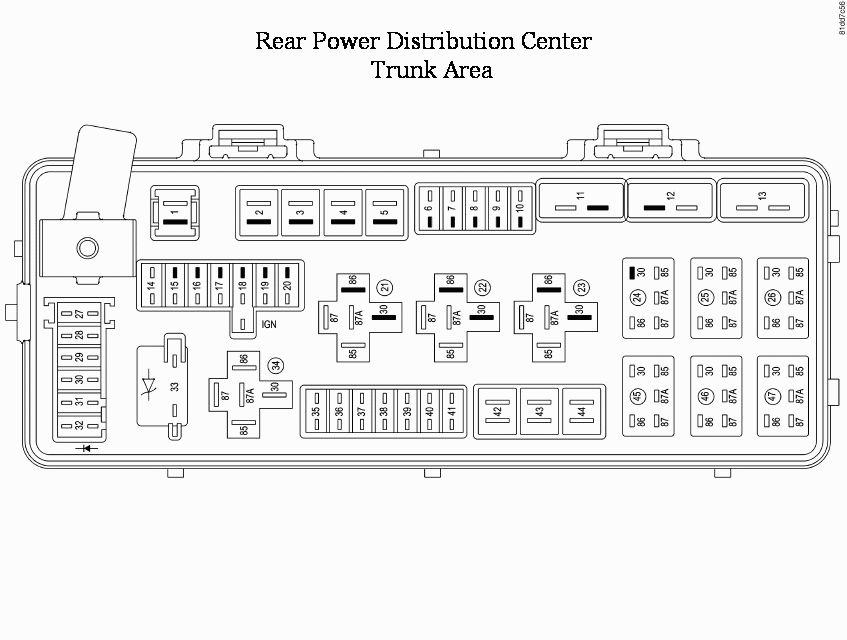

Centro de Distribuição de Energia Traseiro

No compartimento de bagagem, sob o painel de acesso ao pneu sobressalente, também está localizado o centro de distribuição de energia.

Soquete	Fusível de cartucho	Mini fusível	Descrição
Soquete	Fusível de cartucho	Mini fusível	Descrição
1	60 A amarelo		Consumo após desligamento da ignição (IOD) O soquete 1 na caixa de distribuição de energia traseira contém um fusível IOD preto necessário para o processamento do veículo durante a montagem. A peça de reposição é um fusível de cartucho amarelo de 60 A.
2	40 A verde	—	Módulo de Potência Integrado (IPM)
3	—	—	—
4	40 A verde	—	Módulo de Potência Integrado (IPM)
5	30 Amp Rosa	—	Assentos aquecidos – se presentes
6	—	20 A amarelo	Bomba de combustível
7	—	15 A azul	Amplificador de áudio – se presente
8		15 A azul	Conector de Diagnóstico (DLC) / Módulo de Controle Sem Fio (WCM) / Interruptor de Ignição Sem Fio (WIN)
9	—	20 A amarelo	Pré-fusível
10	—	25 Amp Natural	Bomba de vácuo — se presente
11	Disjuntor de 25 A	—	Conjunto de indicadores e interruptor do banco do motorista (os soquetes 11, 12 e 13 contêm fusíveis (interruptores) de reinicialização automática que só podem ser manuseados por um revendedor autorizado)
12	Disjuntor de 25 A	—	Interruptor do banco do passageiro (os soquetes 11, 12 e 13 contêm fusíveis (interruptores) de reinicialização automática que só podem ser manuseados por um revendedor autorizado)
13	Disjuntor de 25 A	—	Módulos das portas, interruptor de controle da janela do motorista e interruptor de controle da janela do passageiro (os soquetes 11, 12 e 13 contêm fusíveis (interruptores) de reinicialização automática que só podem ser manuseados por um revendedor autorizado)
14	—	10 A vermelho	Controle AC/aquecimento/módulo de segurança – se presente
15	—	20 A amarelo	Amortecedor ativo – se presente
16	—	20 A amarelo	Módulo do banco aquecido – se presente
17	—	20 A amarelo	Painel de instrumentos
18	—	20 A amarelo	Acendedor de cigarros (painel de instrumentos)
19	—	10 A vermelho	Luzes de freio
20	—	—	—
21	—	—	—

Soquete	Fusível de cartucho	Mini fusível	Descrição
22	—	—	—
23	—	—	—
24	—	—	—
25	—	—	—
26	—	—	—
27	—	10 A vermelho	Controlador de Imobilização de Ocupantes (ORC)
28	—	15 A azul	Ignição de partida, controle de aquecimento AC/controlador de imobilização de ocupantes (ORC)
29		5 A marrom	Painel de instrumentos/controle eletrônico de estabilidade (ESC)/módulo de controle do powertrain (PCM)/interruptor da LUZ DE FREIO
30	—	10 A vermelho	Módulos das portas/espelhos elétricos/módulo de controle da direção (SCM)
31	—	—	—
32	—	—	—
33	—	—	—
34	—	—	—
35	—	5 A marrom	Módulo da antena – se presente/espelhos elétricos
36	—	25 Amp Natural	Kit mãos-livres — se presente/rádio/amplificador
37	—	15 A azul	Troca
38	—	10 A vermelho	Módulo de luzes de carga/informações do veículo – se presente
39	—	10 A vermelho	Espelhos aquecidos – se presentes
40	—	5 A laranja	Espelho retrovisor automático/assentos aquecidos – se presentes/interruptor de banco
41	—	—	—
42	30 Amp Rosa	—	Motor do ventilador dianteiro
43	30 Amp Rosa	—	Aquecedor do vidro traseiro
44	20 A azul	—	Amplificador/teto solar – se presente
