Citroën Xsara Picasso (1998-2012) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën Xsara Picasso 1998-2012, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Citroën Xsara Picasso (1998-2012) – diagrama da caixa de fusíveis
Ano de fabricação: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

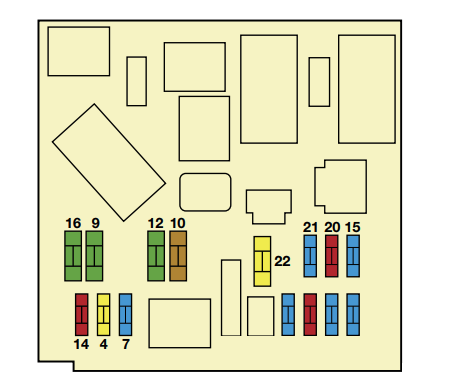

Caixa de fusíveis do painel de instrumentos
Para aceder aos fusíveis sob o painel de instrumentos, abra a tampa
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| Nr | Amperagem [A] | Descrição |
| F1 | 15 A | Tomada de diagnóstico; Engate de reboque. |
| F2 | – | Não utilizado |
| F3 | – | Não utilizado |
| F4 | 20 A | ECU do sistema de navegação; Painel de instrumentos;
Sistema de áudio; Sistema de aditivos para diesel; Comandos no volante. |
| F5 | 15 A | – |
| F6 | 10 A | Tomada de diagnóstico |
| F7 | 15 A | Sensor de chuva e luz solar |
| F8 | – | Não utilizado |
| F9 | 30 A | Teto solar; Vidros elétricos traseiros. |
| F10 | 40 A | Vidro traseiro aquecido; Desembaciamento do espelho. |
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| F11 | 15 A | Limpador do vidro traseiro |
| F12 | 30 A | Vidros elétricos dianteiros |
| F13 | – | Não utilizado |
| F14 | 10 A | Comandos no volante; Sistema de aditivos para diesel;
Airbag; Assistência ao estacionamento. |
| F15 | 15 A | Painel de instrumentos; Rádio;
Ar condicionado; Navegação. |
| F16 | 30 A | Fecho centralizado |
| F17 | – | Não utilizado |
| F18 | – | Não utilizado |
| F19 | – | Não utilizado |
| F20 | 10 A | Luz de travão direita |
| F21 | 15 A | Luz de travão esquerda |
| F22 | 20 A | Iluminação interior; Acendedor de cigarros;
Iluminação 12V; Iluminação do porta-luvas. |

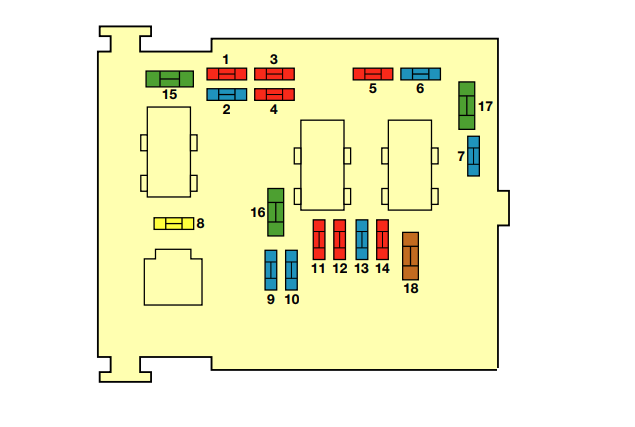

Fusíveis do compartimento do motor
Para aceder aos fusíveis na caixa de fusíveis sob o capô, remova a tampa.
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| F1 | 10 A | Luz de marcha-atrás; Sensor de água no diesel;
Líquido de refrigeração. |
| F2 | 15 A | Bomba de combustível |
| F3 | 10 A | ECU do ABS |
| F4 | 10 A | ECU do motor; ECU da transmissão automática. |
| F5 | 10 A | Transmissão automática; Sistema de aditivos para diesel. |
| F6 | 15 A | Faróis de nevoeiro dianteiros |
| F7 | 15 A | Iluminação automática |
| F8 | 20 A | ECU do motor |
| F9 | 15 A | Farol baixo esquerdo |
| F10 | 15 A | Farol baixo direito |
| F11 | 10 A | Feixe principal esquerdo |
| F12 | 10 A | Feixe principal direito |
| F13 | 15 A | Aviso |
| F14 | 10 A | Bomba do limpador dianteiro/traseiro |
| F15 | 30 A | Sensores do motor; Bobinas de ignição;
Injetores; Válvulas solenoides. |
| F 16 | 30 A | Bomba de ar |
| F17 | 30 A | Limpadores |
| F18 | 40 A | Ventilador do ar condicionado |

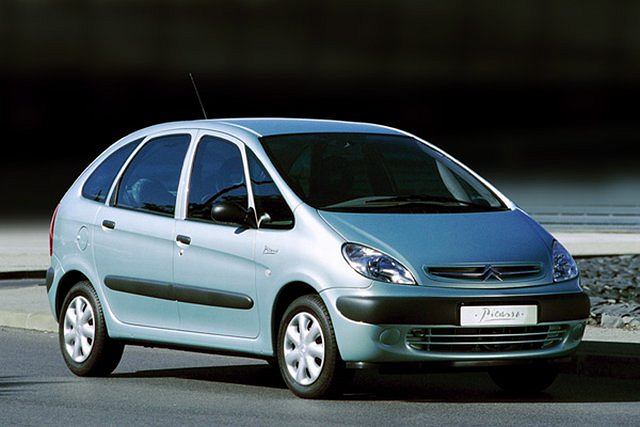

Sobre o Citroën Xsara Picasso (1998-2012)
O Citroën Xsara Picasso é um MPV compacto que foi produzido de 1998 a 2012. Este modelo era popular pela sua amplitude e conforto, tornando-o ideal para famílias. O Xsara Picasso oferecia várias opções de motorização, incluindo variantes a gasolina e diesel, que proporcionavam um desempenho equilibrado e um consumo de combustível eficiente. O design do veículo era caracterizado pelas suas formas arredondadas e grandes janelas, que garantiam boa visibilidade e um interior luminoso. Graças à sua fiabilidade e praticidade, este modelo conquistou muitos fãs em todo o mundo.
Diagrama da caixa de fusíveis do Citroën Xsara Picasso
Esta página mostra o diagrama da caixa de fusíveis do Citroën Xsara Picasso, que é crucial para a identificação e substituição dos fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos, no lado do condutor, e no compartimento do motor. O diagrama indica os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é essencial para o bom funcionamento do veículo, por isso é importante ter uma visão geral da sua disposição e das funções dos fusíveis individuais.
