Citroen C6 (2005-2012) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën C6 2005-2012, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Citroen C6 (2005-2012) – diagrama da caixa de fusíveis
Ano de fabricação: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
O fusível do isqueiro (tomada de força) no Citroën C6 (2005-2012) é o fusível F9 na caixa de fusíveis (caixa C).
Caixa de fusíveis sob o painel
Existem duas caixas de fusíveis sob o painel, uma no compartimento do motor e outra no porta-malas, sob o revestimento do para-lama esquerdo.
Para acessar os fusíveis sob o painel, abra o porta-luvas e remova a tampa do compartimento.
Fusíveis do painel (caixa B)
| Nr | Amperagem [A] | Descrição |
| G29 | 5 | Detecção de deflação – trocador de 6 CDs |
| G30 | 5 | Tomada de diagnóstico |
| G31 | 5 | Telemática conforme especificado |
| G32 | 25 | Amplificador |
| G33 | 10 | Suspensão hidráulica |
| G34 | 15 | Transmissão automática |
| G35 | 15 | Assento dianteiro do passageiro aquecido |
| G36 | 15 | Assento do motorista aquecido |
| G37 | – | – |
| G38 | 30 | Assento elétrico do motorista |
| G39 | – | – |
| G40 | 30 | Assento elétrico do passageiro |
Fusíveis do painel (caixa de fusíveis C)
| Número | Amp [A] | Descrição |
| F1 | – | – |
| F2 | – | – |
| F3 | 5 | Airbag |
| F4 | 10 | Sistema de freio; Capô ativo;
Controle de cruzeiro; Espelho fotocromático; Conector de diagnóstico; Motor de inclinação do display multifuncional. |
| F5 | 30 | Janela dianteira; Teto solar. |
| F6 | 30 | Janela traseira |
| F7 | 5 | Iluminação do para-sol; Iluminação do porta-luvas;
Luzes internas; Isqueiro traseiro. |
| F8 | 20 | Controles do volante; Display;
Abertura de janelas (Micro-redução); Alarme; Rádio. |
| F9 | 30 | Isqueiro dianteiro |
| F10 | 15 | Módulo de relé de partida; Módulo de relé de reboque. |
| F11 | 15 | Bloqueio da direção |
| F12 | 15 | Luz de advertência do cinto de segurança; Abertura de janelas;
Assentos elétricos; Assistência de estacionamento; Sistema de áudio JBL. |
| F13 | 5 | Capô ativo; Sensor de chuva e luz;
Limpador de para-brisa; Alimentação do módulo de relé do motor. |
| F14 | 15 | Sistema de aviso de saída de faixa;
Ar condicionado; Painel de instrumentos; Head-up display; Airbag; Bluetooth® (mãos-livres); Relé BHI. |
| F15 | 30 | Travamento central; Segurança infantil. |
| F16 | VAZIO | – |
| F17 | 40 | Ventilação |
Caixa de fusíveis no compartimento do motor
Para acessar a caixa de fusíveis no compartimento do motor, desparafuse cada parafuso em 1/4 de volta.
| Nr | Amp [A] | Descrição |
| F1 | 20 | Unidade de controle do motor; Ventilador de resfriamento. |
| F2 | 15 | Buzina |
| F3 | 10 | Bomba de fluido do lavador de para-brisa |
| F4 | 20 | Sistema de lavagem dos faróis |
| F5 | 15 | Bomba de combustível (gasolina); Aquecimento;
Injeção (Diesel). |
| F6 | 10 | Sistema de freio |
| F7 | 10 | Transmissão automática |
| F8 | 20 | Motor de partida |
| F9 | 10 | Teto ativo; Faróis de xenônio de dupla função. |
| F10 | 30 | Injetores; Bobina de ignição;
Válvulas solenoides (gasolina); Unidade de controle do motor; Alimentação de combustível (Diesel). |
| F11 | 40 | Ar condicionado (ventilador) |
| F12 | 30 | Limpadores de para-brisa |
| F13 | 40 | BSI |
| F14 | – | – |
Caixa de fusíveis no porta-malas
Para acessar a caixa de fusíveis localizada sob o revestimento do para-lama esquerdo:
- Remova a fita à esquerda.
- Remova os cabos elétricos conectados à caixa de fusíveis
- Abra a caixa de fusíveis
| Nr | Amp [A] | Descrição |
| F1 | 15 | Porta de combustível esportiva |
| F2 | – | – |
| F3 | – | – |
| F4 | 15 | Spoiler (defletor) |
| F5 | 40 | Vidro traseiro aquecido |
| G36 | 15/25 | Assento traseiro esquerdo aquecido eletricamente (pacote Lounge) |
| G37 | 15/25 | Assento traseiro direito aquecido eletricamente (pacote Lounge) |
| G38 | 30 | Ajuste elétrico dos assentos traseiros (pacote Lounge) |
| G39 | 30 | Isqueiro; Tomada de acessórios traseira. |
| G40 | 25 | Freio de estacionamento elétrico |
Sobre o Citroen C6 (2005-2012)

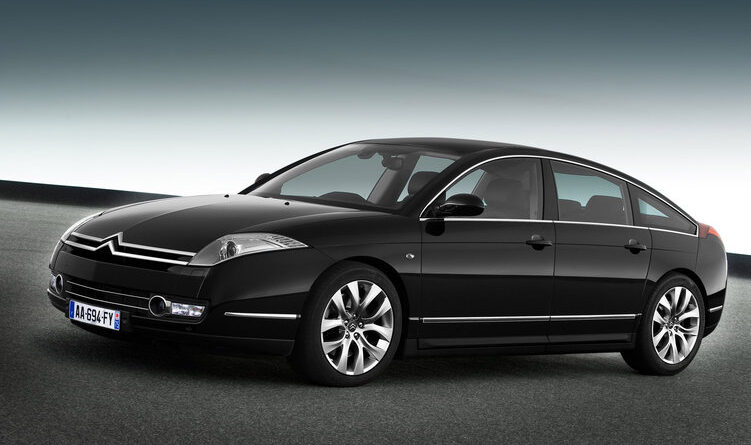

O Citroen C6, fabricado entre 2005 e 2012, é um carro de luxo de classe média alta, caracterizado por seu design elegante e tecnologias avançadas. Este modelo é conhecido por seu conforto de condução, garantido pela suspensão hidropneumática. O Citroen C6 estava disponível com várias motorizações, incluindo motores a gasolina e diesel. Entre os motores mais comuns estavam o 2.7 HDi V6 diesel e o 3.0 V6 gasolina. Este modelo também oferecia uma série de recursos modernos, como faróis adaptativos, head-up display e um sistema de navegação avançado, tornando-o atraente para os amantes de tecnologia e conforto.
Diagrama da caixa de fusíveis do Citroen C6
Esta página exibe o diagrama da caixa de fusíveis para o Citroen C6, essencial para a identificação e substituição de fusíveis. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, geralmente perto do painel. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo e a manutenção adequada pode prolongar a vida útil dos componentes elétricos.
