Chevrolet Volt (2016-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Chevrolet Volt (2016–2019), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Chevrolet Volt (2016-2019) – diagrama da caixa de fusíveis
Ano de fabricação: 2016, 2017, 2018, 2019.
Os fusíveis do acendedor de cigarros (tomada de força) no Chevrolet Volt são os disjuntores automáticos CB1 (tomada de força dianteira) e CB2 (tomada de força traseira) na caixa de fusíveis do painel de instrumentos.
Localização da caixa de fusíveis
Localiza-se no lado do motorista, no painel de instrumentos, atrás da tampa.

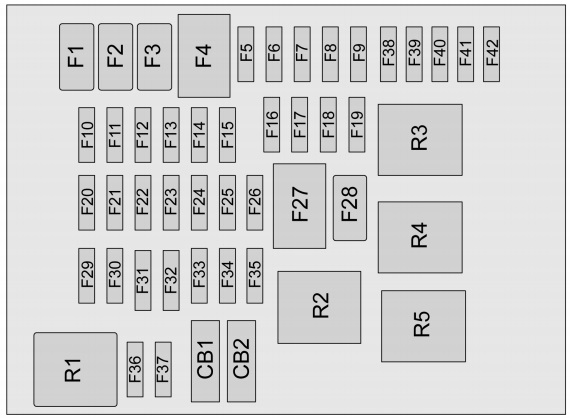

Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no painel de instrumentos (2016-2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| F1 | Vazio |
| F2 | Vazio |
| F3 | Vazio |
| F4 | Aquecimento, ventilação e ventilador do ar condicionado |
| F5 | Módulo de controle da carroceria 2 |
| F6 | Vazio |
| F7 | 2016-2017:
Vazio; 2018-2019: CGM. |
| F8 | Módulo de controle da carroceria 3 |
| F9 | Módulo da bomba de combustível |
| F10 | Vazio |
| F11 | Vazio |
| F12 | Vazio |
| F13 | Vazio |
| F14 | Vazio |
| F15 | Vazio |
| F 16 | Vazio |
| F17 | Conector de dados |
| F18 | Módulo de controle da carroceria 7 |
| F19 | Grupo |
| F20 | Módulo de controle da carroceria 1 |
| F21 | Módulo de controle da carroceria 4 |
| F22 | Módulo de controle da carroceria 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Display |
| Nº | Descrição |
|---|---|
| F26 | 2016-2018:
Infotainment; 2019: Barramento de comunicação universal. |
| F27 | Vazio |
| F28 | Console superior |
| F29 | Rádio;
Infotainment. |
| F30 | Controles do volante |
| F31 | Módulo de controle da carroceria 8 |
| F32 | Aquecimento, ventilação e ar condicionado;
Sensor de luz solar integrado. |
| F34 | Entrada passiva;
Partida passiva. |
| F35 | Travamento traseiro |
| F36 | Carregador |
| F37 | Vazio |
| F38 | Vazio |
| F39 | Vazio |
| F40 | Vazio |
| F41 | Vazio |
| F42 | Vazio |
| Disjuntores automáticos | |
| CB1 | Tomada de força dianteira |
| CB2 | Tomada de força traseira |
| Relés | |
| R1 | Vazio |
| R2 | Alimentação de acessórios mantida |
| R3 | Teto solar |
| R4 | Vazio |
| R5 | Vazio |
Localização da caixa de fusíveis
Localiza-se no compartimento do motor, no lado do motorista.

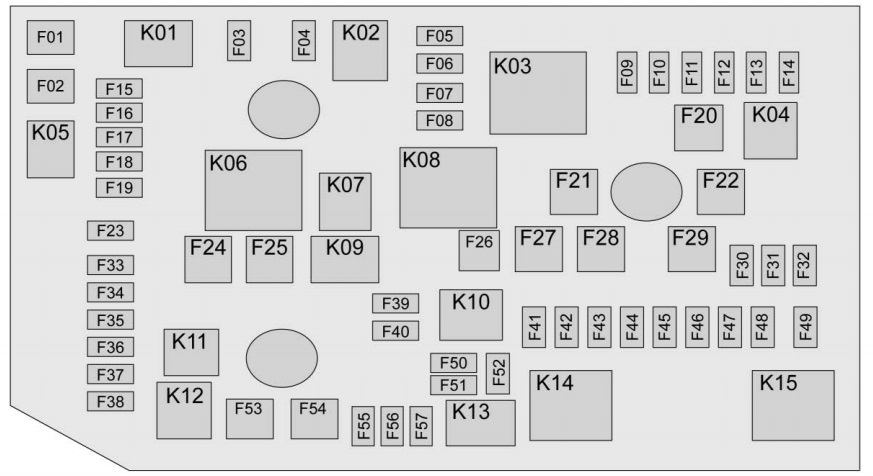

Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor (2016-2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| F01 | Vazio |
| F02 | Vazio |
| F03 | Não walk home |
| F04 | Módulo de controle do motor |
| F05 | Aeroshutter |
| F06 | Módulo inversor de potência 1 |
| F07 | Módulo inversor de potência 2 |
| F08 | Módulo de controle do motor |
| F09 | Módulo de controle do ar condicionado |
| F10 | Módulo de controle de integração do veículo |
| F11 | Assistência elétrica aos freios |
| F12 | Sistema de armazenamento de energia para múltiplas cargas |
| F13 | Módulo de controle de aquecimento da cabine |
| F14 | Módulo de controle de aquecimento do líquido de arrefecimento |
| F15 | Emissões |
| F 16 | Bobinas de ignição |
| F17 | Módulo de controle do motor |
| F18 | Vazio |
| F19 | Vazio |
| F20 | Assistência elétrica aos freios |
| F21 | Limpador dianteiro |
| F22 | Bomba do sistema antibloqueio |
| F23 | Limpador de para-brisa |
| F24 | Vazio |
| F25 | Vazio |
| F26 | Vazio |
| F27 | Módulo do sistema antibloqueio |
| F28 | Alimentação da janela esquerda |
| F29 | Desembaçador da janela traseira |
| F30 | Espelhos aquecidos |
| F31 | Vazio |
| F32 | Funções variáveis |
| F33 | Vazio |
| F34 | Buzina |
| F35 | Sistema de armazenamento de energia para múltiplas cargas de líquido de arrefecimento |
| F36 | Farol baixo direito |
| F37 | Farol baixo esquerdo |
| F38 | Vazio |
| F39 | Vazio |
| F40 | Vazio |
| Nº | Descrição |
|---|---|
| F41 | Executar
Mecanismo de manivela |
| F42 | Executar;
Mecanismo de manivela 3. |
| F43 | Vazio |
| F44 | Funcionamento do módulo de temperatura da corrente de tensão, manivela |
| F45 | Volante aquecido |
| F46 | Início do módulo de controle de integração do veículo, manivela |
| F47 | Vazio |
| F48 | Vazio |
| F49 | Vazio |
| F50 | Vazio |
| F51 | Vazio |
| F52 | Módulo de controle do motor;
Módulo inversor de potência. |
| F53 | Ventilador de arrefecimento esquerdo |
| F54 | Ventilador de arrefecimento direito |
| F55 | Bomba elétrica |
| F56 | Vazio |
| F57 | Vazio |
| Relés | |
| K01 | Vazio |
| K02 | Vazio |
| K03 | Módulo de controle do motor |
| K04 | 2016-2018:
Vazio; 2019: Função de alerta para pedestres. |
| K05 | Vazio |
| K06 | Vazio |
| K07 | Vazio |
| K08 | Vazio |
| K09 | Vazio |
| K10 | Vazio |
| K11 | Vazio |
| K12 | Faróis altos |
| K13 | Vazio |
| K14 | Executar;
Mecanismo de manivela. |
| K15 | Desembaçador da janela traseira |
| K16 | Relé da buzina PCB |
| K17 | Vazio |
| K18 | Vazio |
| K19 | Relé da bomba de líquido de arrefecimento PCB |
| K20 | Vazio |
| K21 | Vazio |
| K22 | Vedação dianteira |
| K23 | Vazio |
Localização da caixa de fusíveis
Localiza-se no centro do compartimento traseiro, sob o piso de carga.

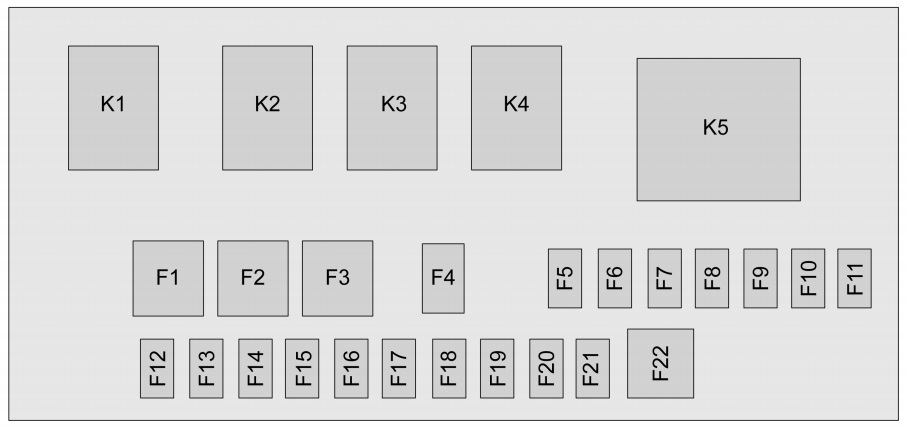

Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no porta-malas (2016-2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| F1 | 2016-2018:
Vazio; 2019: Assento elétrico. |
| F2 | Vazio |
| F3 | Vazio |
| F4 | 2016-2018:
Vazio; 2019: Apoio lombar do motorista; Keypass. |
| F5 | Proteção de pedestres |
| F6 | Módulo de carregamento integrado |
| F7 | Assento dianteiro aquecido |
| F8 | Assento dianteiro aquecido |
| F9 | Interruptores da porta do motorista/espelho |
| F10 | Vazio |
| F11 | Amplificador |
| F12 | Iluminação do interruptor do volante |
| F13 | Vazio |
| F14 | Vazio |
| Nº | Descrição |
|---|---|
| F15 | Vazio |
| F 16 | Vazio |
| F17 | Vazio |
| F18 | Vazio |
| F19 | Detecção de obstáculos |
| F20 | Combustível |
| F21 | Assento traseiro aquecido |
| F22 | Janelas elétricas direitas |
| Relés | |
| K1 | Vazio |
| K2 | Vazio |
| K3 | Vazio |
| K4 | Vazio |
| K5 | Vazio |
Sobre o Chevrolet Volt (2016-2019)
O Chevrolet Volt de 2016 a 2019 é um veículo híbrido plug-in que combina propulsão elétrica com um motor a gasolina, proporcionando flexibilidade e eficiência na condução. Este modelo é equipado com uma bateria de íon de lítio que permite uma autonomia puramente elétrica de até 85 quilômetros, dependendo das condições de condução. Após o esgotamento da autonomia elétrica, o motor a gasolina de 1.5 litros é automaticamente acionado, servindo como gerador para carregar a bateria e estender a autonomia total do veículo. O Chevrolet Volt é conhecido por sua condução silenciosa, design moderno e recursos tecnológicos avançados, que incluem um sistema de infoentretenimento com suporte para Apple CarPlay e Android Auto.
