BMW X3 F25 (2011-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW X3 (F25) 2011-2017, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
BMW X3 F25 – diagrama de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

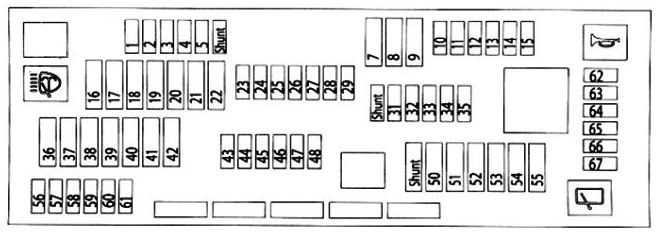

Diagrama de fusíveis

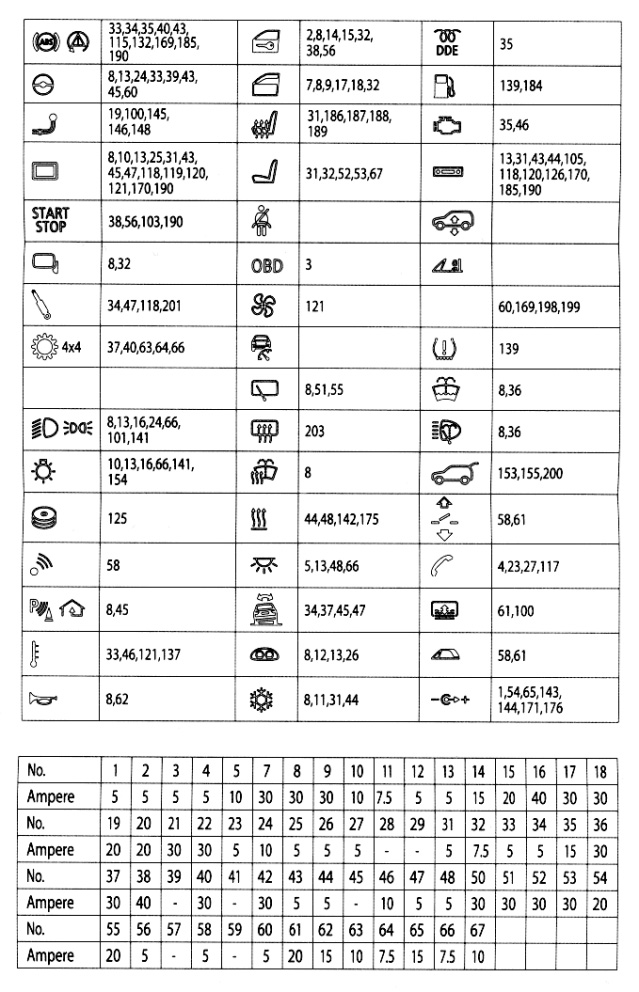

Atribuição dos fusíveis

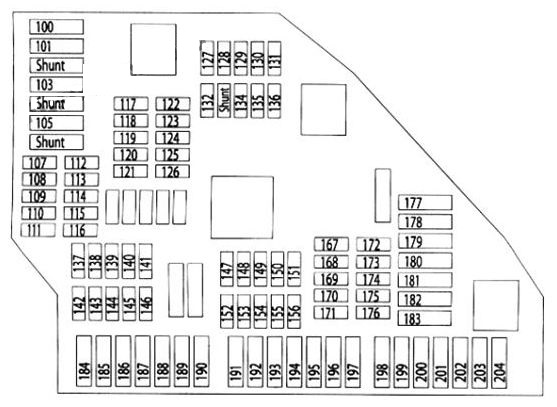

Diagrama da caixa de fusíveis no porta-malas
Localização da caixa de fusíveis
Abra a tampa no lado direito da barra e remova o isolamento acústico.
Diagrama da caixa de fusíveis
Atribuição dos fusíveis

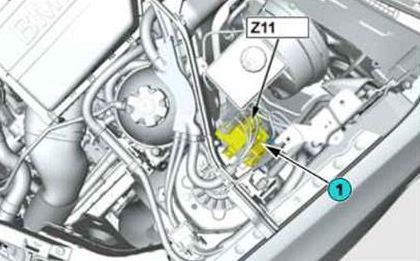

Módulo de distribuição de energia
Localizado no compartimento do motor, no lado esquerdo.
Também contém alguns relés, por exemplo, para o reboque.
Significado dos símbolos dos fusíveis BMW
A lista será atualizada regularmente. Se tiver sugestões, deixe um comentário ou envie um e-mail!
| Número | Símbolo | Descrição |
| 1 |  |
ABS (sistema de prevenção de bloqueio das rodas durante a travagem), DSC (controlo dinâmico de estabilidade) |
| 2 |  |
Módulo de controlo da função da coluna de direção |
| 3 |  |
Módulo de reboque, engate de reboque |
| 4 |  |
Ecrã Head-Up (HUD) no para-brisas |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espelhos elétricos |
| 7 |  |
Sistema de suspensão pneumática |
| 8 |  |
Caixa de velocidades; DSC – controlo dinâmico de estabilidade;
SMG – caixa de velocidades manual sequencial. |
| 9 |  |
Faróis principais; Sensor de chuva;
Sensor de luz; Controlo eletrónico da altura da direção. |
| 10 |  |
Módulo de luzes |
| 11 |  |
Trocador de CD; Módulo Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Sensores de estacionamento / Home link (abridor de garagem) |
| 14 |  |
Ventilador elétrico |
| 15 |  |
Buzina |
| 16 |  |
Módulo da porta; Fecho automático suave. |
| 17 |  |
Vidros elétricos |
| 18 |  |
Bancos aquecidos |
| 19 |  |
Ajuste dos bancos |
| 20 |  |
Cintos de segurança |
| 21 |  |
OBD |
| 22 |  |
Aquecimento;Aquecimento independente.
Aquecimento do para-brisas. |
| 23 |  |
Controlo de velocidade de cruzeiro |
| 24 |  |
Relé do limpa para-brisas traseiro |
| 25 |  |
Desembaciador do vidro traseiro (aquecimento do vidro traseiro) |
| 26 |  |
Aquecedor do líquido de lavagem dos vidros |
| 27 |  |
Ventilador |
| 28 |  |
Luzes interiores |
| 29 |  |
Painel de instrumentos; Odômetro |
| 30 |   |
Sistema de ar condicionado |
| 31 | DDE | Eletrónica Digital Diesel (DDE) |
| 32 |  |
Relé da bomba de combustível; Controlo da bomba de combustível. |
| 33 |  |
DME – Eletrónica Digital do Motor; Módulo de Tensão Integrado – IVM. |
| 34 |  |
BDC (Controlador da Carroçaria) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Rádio (?). |
| 36 |  |
Controlo da pressão dos pneus RDV |
| 37 |  |
Lavagem frontal |
| 38 |  |
Sistema de lavagem dos faróis |
| 39 |  |
Teto de abrir; Vidro panorâmico;
Módulo superior do descapotável. |
| 40 |  |
Telefone |
| 41 |  |
Módulo superior do descapotável; Relé do descapotável. |
| 42 |  |
Isqueiro dianteiro e traseiro; Tomada 12V;
Tomada de carregamento do compartimento (12V). |
| 43 |  |
Travão de estacionamento |
| 44 |  |
Fecho da tampa da bagageira (porta-malas traseiro); Fecho automático da bagageira traseira. |
| 45 |  |
Para-sóis elétricos traseiros (para BMW F60 M5) |
| 46 |  |
Sistema de condução dinâmica |
| 47 |  |
Tração nas quatro rodas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Assistente de direção |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de áudio |
| 52 |  |
Espelho retrovisor eletrocrómico |
| 53 |  |
Relé do compressor da suspensão pneumática |
Sobre o BMW X3 F25 (2011-2017)
O BMW X3 F25, produzido entre 2011 e 2017, é a segunda geração do popular SUV do fabricante alemão. Este modelo caracteriza-se por um design elegante, que combina um visual desportivo com praticidade. O X3 F25 oferece várias opções de motorização, incluindo variantes a gasolina e diesel, que fornecem potências de 143 a 313 cavalos. O veículo é conhecido pela sua excelente dinâmica de condução e conforto, o que o torna ideal tanto para viagens longas como para condução urbana. O interior está equipado com tecnologias modernas e materiais de qualidade, garantindo conforto e segurança para todos os passageiros.
Diagrama da caixa de fusíveis do BMW X3 F25
Esta página mostra o diagrama da caixa de fusíveis para o BMW X3 F25, que é essencial para a manutenção e reparação corretas do veículo. A caixa de fusíveis neste modelo está geralmente localizada no compartimento do motor e no interior, especificamente na área dos pés do passageiro. Os diagramas contêm informações detalhadas sobre os números dos fusíveis, os seus valores de amperagem e os componentes protegidos. Ao substituir fusíveis, é importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos equipamentos elétricos no veículo.
