Alfa Romeo Spider (2006-2011) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Alfa Romeo Spider 2006-2011, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Alfa Romeo Spider (2006-2011) – diagrama da caixa de fusíveis
Ano de fabricação: 2006, 2007, 2008, 2009, 2010, 2011.
O fusível do isqueiro (tomada de força) no Alfa Romeo Spider (2006-2011) é o fusível F44 na caixa de fusíveis do painel.

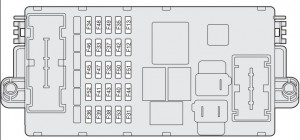

Caixa de fusíveis no painel

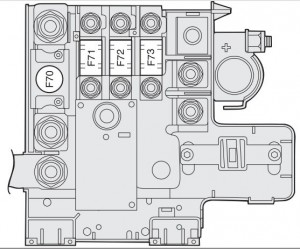

Caixa de fusíveis no polo positivo da bateria

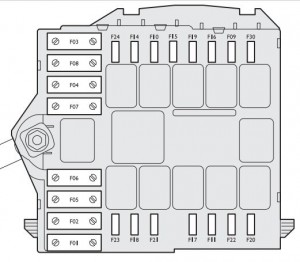

Caixa de fusíveis perto da bateria

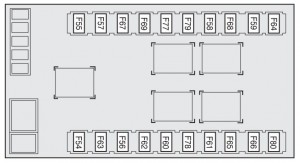

Caixa de fusíveis no porta-malas (lado esquerdo)
Tabela de visão geral dos fusíveis
| Luzes | Fusível | Amperagem [A] | Localização |
| Farol direito | F14 | 10 | Bateria |
| Farol esquerdo | F15 | 10 | Bateria |
| Faróis baixos direitos | F12 | 15 | Painel |
| Faróis baixos esquerdos | F13 | 15 | Painel |
| Farol de neblina dianteiro | F30 | 15 | Bateria (polo positivo) |
| Luz de ré | F35 | 7,5 | Painel |
| Terceira luz de freio | F37 | 10 | Painel |
| Luz de cortesia dianteira | F39 | 10 | Painel |
| Luz de cortesia dianteira | F49 | 7,5 | Painel |
| Indicadores de direção | F53 | 10 | Painel |
| Luzes de emergência | F53 | 10 | Painel |
| Descrição | Fusível | Amperagem [A] | Localização |
| Unidade de controle do compartimento do motor | F70 (MEGA-FUSÍVEL) | 150 | Painel |
| Unidade de controle do painel | F71 | 70 | Painel |
| Aquecedor de combustível (versões diesel) | F73 | 60 | Painel |
| Unidade de controle de partida | F01 (MAXI-FUSÍVEL) | 70 | Bateria |
| Unidade de controle do painel | F01 (MAXI-FUSÍVEL) | 70 | Bateria |
| Ventilador do sistema de ar condicionado | F02 (MAXI-FUSÍVEL) | 40 | Bateria |
| Trava elétrica da direção | F03 (MAXI-FUSÍVEL) | 20 | Bateria |
| Ponto de distribuição do freio (bomba) | F04 (MAXI-FUSÍVEL) | 40 | Bateria |
| Ponto de distribuição do freio (válvula solenóide) | F05 (MAXI-FUSÍVEL) | 40 | Bateria |
| Ventilador do radiador (baixa velocidade) | F06 (MAXI-FUSÍVEL) | 40 | Bateria |
| Ventilador do radiador (alta velocidade) | F07 (MAXI-FUSÍVEL) | 40 | Bateria |
| Bico de lavagem dos faróis | F09 | 20 | Bateria |
| Buzina | F10 | 15 | Bateria |
| Serviços eletrônicos adicionais dos injetores | F11 | 15 | Bateria |
| + INT para o sistema de injeção eletrônica | F 16 | 7,5 | Bateria |
| Serviços básicos de injeção eletrônica | F17 | 10 | Bateria |
| Ponto de distribuição da direção do motor | F18 | 15 | Bateria |
| Compressor do sistema de ar condicionado | F19 | 7,5 | Bateria |
| Aquecimento do vidro traseiro | F20 | 20 | Bateria |
| Alimentação da bomba de combustível | F21 | 20 | Bateria |
| Bobinas de ignição / injetores (versões a gasolina) | F22 | 15 | Bateria |
| Serviços básicos de injeção eletrônica (versões diesel) | F22 | 20 | Bateria |
| Alimentação do sistema de áudio / sistema de navegação de rádio | F23 | 15 | Bateria |
| Ponto de distribuição do Body Computer / Bobina do relé dos bicos de lavagem dos faróis | F31 | 7,5 | Painel |
| Distribuição da porta do motorista / distribuição da porta do passageiro / dispositivo de ignição | F32 | 15 | Painel |
| Livre | F33 | – | Painel |
| Livre | F34 | – | Painel |
| Sensor / medidor de fluxo de água no filtro de combustível | F35 | 7,5 | Painel |
| Interruptor das luzes de freio / painel de controle no console central | F35 | 7,5 | Painel |
| Piloto automático | F35 | 7,5 | Painel |
| Sensor AQS | F35 | 7,5 | Painel |
| Livre | F36 | – | Painel |
| Ponto de distribuição do painel | F37 | 10 | Painel |
| Controlador dos faróis dianteiros / Alimentação do controlador dos faróis a gás (Bixenon) (onde aplicável) | F37 | 10 | Painel |
| Atuador de travamento / destravamento do porta-malas | F38 | 15 | Painel |
| No ponto de diagnóstico EOBD | F39 | 10 | Painel |
| Unidade de controle TPMS | F39 | 10 | Painel |
| Programação do telefone celular | F39 | 10 | Painel |
| Unidade de controle do sistema de alarme (para versões / mercados onde aplicável) | F39 | 10 | Painel |
| Sistema de controle de ar condicionado | F39 | 10 | Painel |
| Vidro traseiro aquecido | F40 | 30 | Painel |
| Pulverizador dos bicos dos faróis | F41 | 7,5 | Painel |
| Pulverizador do espelho aquecido | F41 | 7,5 | Painel |
| Alimentação do ponto de distribuição do freio (ABS / VDC) – Ponto de distribuição do ângulo de direção – Sensor de inclinação | F42 | 7,5 | Painel |
| Limpador / pulverizador do para-brisa | F43 | 30 | Painel |
| Isqueiro no console central | F44 | 10 | Painel |
| Sistema de navegação de rádio | F49 | 7,5 | Painel |
| Unidade de controle do sensor de chuva | F49 | 7,5 | Painel |
| Ponto de distribuição do volante | F49 | 7,5 | Painel |
| Painel de botões de controle | F49 | 7,5 | Painel |
| Ponto de distribuição do sensor de estacionamento | F49 | 7,5 | Painel |
| Console central controla as luzes | F49 | 7,5 | Painel |
| Assento controla as luzes | F49 | 7,5 | Painel |
| Serviços relacionados aos vidros dianteiros | F49 | 7,5 | Painel |
| Programação do telefone celular | F49 | 7,5 | Painel |
| Botão START / STOP | F49 | 7,5 | Painel |
| Sistema de airbag | F50 | 7,5 | Painel |
| Unidade de controle TPMS | F51 | 7,5 | Painel |
| Pré-ajuste do sistema de áudio | F51 | 7,5 | Painel |
| Ponto de distribuição do painel | F53 | 10 | Painel |
| Amplificador do sistema de áudio com processador DSP | F54 | 30 | Porta-malas |
| + 30 amplificadores de áudio HI-FI | F54 | 30 | Porta-malas |
| Controle de movimento do assento esquerdo | F56 | 25 | Porta-malas |
| Aquecimento do assento esquerdo | F57 | 7,5 | Porta-malas |
| Controle de movimento do assento direito | F60 | 25 | Porta-malas |
| Livre | F61 | – | Porta-malas |
| Aquecimento do assento direito | F67 | 7,5 | Porta-malas |
| Livre | F58 | – | Porta-malas |
| Livre | F59 | – | Porta-malas |
| Bomba hidráulica superior | F62 | 30 | Porta-malas |
| Unidade de controle superior e válvulas solenóides | F63 | 20 | Porta-malas |
| Livre | F64 | – | Porta-malas |
| Livre | F66 | – | Porta-malas |
| Livre | F68 | – | Porta-malas |
| Livre | F69 | – | Porta-malas |
| Livre | F77 | – | Porta-malas |
| Vidro elétrico esquerdo | F78 | 30 | Porta-malas |
| Livre | F79 | – | Porta-malas |
| Vidro elétrico direito | F80 | 30 | Porta-malas |
