Alfa Romeo GTV (1995-2005) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Alfa Romeo GTV 1995-2005, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Alfa Romeo GTV (1995-2005) – diagrama da caixa de fusíveis
Ano de fabricação: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

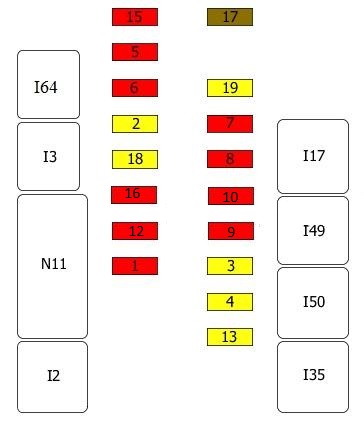

Diagrama da caixa de fusíveis
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| Nr | Amperagem [A] | Descrição |
| 1 | 10 A | Faróis de nevoeiro;Iluminação interior;
Espelho elétrico. |
| 2 | 20A | Buzina;Acendedor de cigarros;
Luzes de freio; Iluminação interior; Iluminação do compartimento de passageiros no painel de instrumentos. |
| 3 | 20A | Limpadores de para-brisa) |
| 4 | 20A | Travamento central/controle de alarme;ABS;
Vidros elétricos; Alimentação dos controles da coluna de direção; Faróis de nevoeiro; Ventilador de arrefecimento. |
| 5 | 10 A | Iluminação dos instrumentos;Iluminação dos controles;
Luzes traseiras esquerdas; Iluminação da placa direita; Luz de posição direita; Ajuste dos faróis. |
| 6 | 10 A | Iluminação dos instrumentos;Iluminação dos controles;
Luzes traseiras direitas; Iluminação da placa esquerda; Luz de posição esquerda; Ajuste dos faróis. |
| 7 | 10 A | Farol baixo direito |
| 8 | 10 A | Farol baixo esquerdo |
| 9 | 10 A | Farol alto direito |
| 10 | 10 A | Farol alto esquerdo;Farol alto. |
| 12 | 30A | Vidro traseiro aquecido;Espelhos aquecidos;
Luz indicadora do vidro traseiro aquecido; Luz indicadora dos espelhos aquecidos. |
| 13 | 20A | Ventilador |
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| 15 | 10 A | Vidros elétricos;Luzes de ré;
Airbag; Painel de instrumentos; Rádio; Alfa Romeo CODE. |
| 16 | 7,5A | Iluminação interior;Iluminação do porta-malas;
Painel de instrumentos; Controle de travamento central; Antena elétrica. |
| 17 | 7,5A | Piscas;Unidade de controle do alarme;
Controle do compressor; Relógio do ventilador de arrefecimento. |
| 18 | 20A | Travamento central |
| 19 | 20A | Faróis de nevoeiro;Luz indicadora dos faróis de nevoeiro. |
| I64 | Relé da luz lateral | |
| I3 | Relé da buzina | |
| N11 | Unidade de controle do travamento central | |
| I2 | Relé do vidro traseiro aquecido | |
| I17 | Relé dos faróis de nevoeiro | |
| I49 | Relé das luzes baixas | |
| I50 | Relé das luzes altas | |
| I35 | Relé de alimentação com chave |
Sobre o Alfa Romeo GTV (1995-2005)
O Alfa Romeo GTV, produzido entre 1995 e 2005, é um coupé esportivo que se destaca pelo seu design elegante e características de condução dinâmicas. Este modelo estava disponível com várias motorizações, incluindo motores de quatro e seis cilindros, que proporcionavam potência e agilidade na estrada. O GTV é conhecido pela sua direção precisa e suspensão esportiva, o que o torna popular entre os entusiastas de carros esportivos. O interior do veículo oferece conforto e estilo, mantendo a elegância italiana e a atenção aos detalhes.
Diagrama da caixa de fusíveis do Alfa Romeo GTV
Esta página exibe o diagrama da caixa de fusíveis do Alfa Romeo GTV, que é essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, frequentemente sob o painel de instrumentos ou no compartimento do motor. Os diagramas mostram os números dos fusíveis, sua amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua disposição e conteúdo.
