Alfa Romeo 166 restyling (2003-2007) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Alfa Romeo 166 restyling (2003-2007), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Alfa Romeo 166 restyling (2003-2007) – esquema interno dos fusíveis
Ano de fabricação: 2003, 2004, 2005, 2006, 2007.
O fusível do isqueiro (tomada de força) no Alfa Romeo 166 FL (2003-2007) é o fusível 7 na caixa de fusíveis.

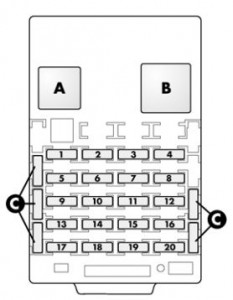

Fusíveis e relés na unidade de controle
Os fusíveis dos principais dispositivos estão localizados na unidade de controle sob o painel de instrumentos, no lado esquerdo da coluna de direção.

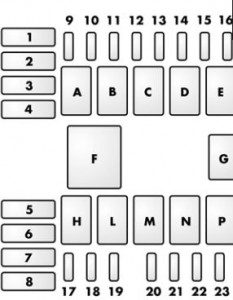

Fusíveis e relés no compartimento do motor
| Número | Descrição |
| A | Faróis |
| B | Ventilador do ar condicionado |
| C | Buzina |
| D | Farol de nevoeiro dianteiro |
| E | Versões a gasolina (ventilador único): radiador do motor (alta velocidade) |
| Versões JTD (com dois ventiladores): radiador do motor (alta velocidade). | |
| F | Compressor do ar condicionado |
| H | Versões a gasolina: radiador do motor (baixa velocidade). |
| Versões JTD (com dois ventiladores): radiador do motor (alta velocidade). | |
| L | Bomba de combustível |
| M | Relé eletrônico principal de injeção |
| N | Motor de partida |
| P | Aquecimento do filtro de diesel (versões JTD). |
| Versões JTD (com dois ventiladores): radiador do motor (baixa velocidade). |

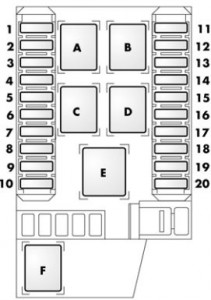

Fusíveis e relés no porta-malas
| Nº | Descrição |
| A | Atuador de mistura de ar; Ar condicionado;
Controle de aquecimento suplementar (versões JTD). |
| B | Relé de aquecimento do vidro traseiro |
| C | Controle de aquecimento do assento; Espelho eletrocrômico;
Para-sol; Sensor de chuva; Unidade de controle do sensor de estacionamento; Lâmpada de controle do espelho lateral; Receptor de controle remoto; Unidade de controle do sistema de alerta; Lâmpada de controle LOCK do controle das janelas do motorista. |
| D | Aquecimento do para-brisa; Desembaçamento dos espelhos externos. |
| E | Aquecimento dos bancos dianteiros; Tomada de força traseira;
Ajuste elétrico dos bancos dianteiros; Teto solar elétrico. |
| F | Setas; Pré-ajuste do reboque. |
Visão geral do esquema da caixa de fusíveis
| Iluminação externa | Nº | Amp [A] | Posição |
| Luzes traseiras (interruptor) | 9 | 5 | 86 |
| 1 | 15 | 86 | |
| Setas | 12 | 10 | 93 |
| Iluminação externa (controle) | 5 | 10 | 86 |
| Faróis de nevoeiro dianteiros | 16 | 15 | 89 |
| Farol e sensor de posição do farol (luzes de gás) | 6 | 7,5 | 86 |
| Unidade de controle IGE: | |||
| – interruptor das luzes traseiras | 1 | 15 | 86 |
| – luzes traseiras | 9 | 5 | 86 |
| – farol | 11 | 15 | 86 |
| – luzes de posição esquerdas | 17 | 10 | 86 |
| – grupos de luzes traseiras | 15 | 10 | 86 |
| – luzes de posição direitas | 8 | 10 | 86 |
| Farol baixo esquerdo | 12 | 15 | 89 |
| Luzes de ré (apenas versões com transmissão manual) | 13 | 10 | 86 |
| Farol baixo direito | 10 | 15 | 89 |
| Iluminação interna | Número | Amp [A] | Posição |
| Dimmer de iluminação do painel de instrumentos | 5 | 10 | 86 |
| Lâmpada de controle do espelho | 15 | 10 | 93 |
| Iluminação do porta-luvas | 5 | 10 | 86 |
| Lâmpada de controle de aquecimento do assento | 15 | 10 | 93 |
| Iluminação do para-sol | 15 | 10 | 93 |
| Sistema/componente | Número | Amp [A] | Posição |
| Unidade de controle ABI | 13 | 10 | 86 |
| Unidade de controle ABI – Travamento central | 19 | 20 | 93 |
| Unidade de controle ABI – Janela dianteira esquerda | 18 | 20 | 93 |
| Unidade de controle ABI – Janela dianteira direita | 3 | 20 | 93 |
| Unidade de controle ABI – Janela traseira esquerda | 14 | 20 | 93 |
| Unidade de controle ABI – Janela traseira direita elétrica | 17 | 20 | 93 |
| Unidade de controle ABS | 9 | 5 | 86 |
| 7 | 40 | 89 | |
| 3 | 40 | 89 | |
| Aquecedor suplementar (versões JTD) | 17 | 20 | 89 |
| 13 | 10 | 93 | |
| Sistema de alerta (unidade de controle) | 12 | 10 | 93 |
| 15 | 10 | 93 | |
| Sistema de códigos Alfa Romeo | 20 | 5 | 86 |
| 16 | 5 | 86 | |
| Telefone celular (aparelho) | 18 | 5 | 86 |
| 5 | 10 | 86 | |
| Travamento central (unidade de controle ABI) | 19 | 20 | 93 |
| Isqueiro | 7 | 20 | 86 |
| Ventilador do ar condicionado | 2 | 30 | 89 |
| Unidade de controle do ar condicionado | 19 | 5 | 86 |
| Compressor do ar condicionado | 13 | 7,5 | 89 |
| Piloto automático | 5 | 10 | 86 |
| Aquecimento do filtro de diesel (versões JTD) | 23 | 30 | 89 |
| 5 | 40 | 89 | |
| Desembaçamento dos espelhos externos | 2 | 7,5 | 93 |
| Espelho eletrocrômico | 15 | 10 | 93 |
| Unidade de controle de injeção eletrônica | 20 | 10 | 89 |
| 21 | 15 | 89 | |
| 22 | 20 | 89 | |
| Sistema de injeção eletrônica | 16 | 5 | 86 |
| Unidade de controle do motor | 18 | 7,5 | 89 |
| Regulador de resfriamento do motor | 16 | 5 | 86 |
| Ventilador do radiador do motor | 4 | 60 | 89 |
| Ventilador do radiador do motor | 5 | 40 | 89 |
| Sistema EOBD (tomada) | 18 | 5 | 86 |
| Janela dianteira esquerda (unidade de controle ABI) | 18 | 20 | 93 |
| Janela dianteira direita (unidade de controle ABI) | 3 | 20 | 93 |
| Ajuste elétrico do banco dianteiro esquerdo | 6 | 30 | 93 |
| Ajuste elétrico do banco dianteiro direito | 5 | 30 | 93 |
| Aquecimento do banco dianteiro esquerdo | 9 | 10 | 93 |
| Aquecimento do banco dianteiro direito | 8 | 10 | 93 |
| Bomba de combustível | 19 | 15 | 89 |
| Bobina do relé da bomba de combustível (compartimento do motor) | 16 | 5 | 86 |
| Vela de incandescência (versões JTD) | 8 | 60 | 89 |
| Sistema de lavagem dos faróis (intermitente) | 12 | 20 | 86 |
| Buzina | 11 | 15 | 89 |
| Sistema ICS | 5 | 10 | 86 |
| 6 | 7,5 | 86 | |
| 7 | 20 | 86 | |
| 18 | 5 | 86 | |
| Painel de instrumentos | 6 | 7,5 | 86 |
| 18 | 5 | 86 | |
| Navegador | 18 | 5 | 86 |
| Sensores de estacionamento (unidade de controle) | 15 | 10 | 93 |
| Vidros elétricos (lâmpada de controle BLOCCO) | 15 | 10 | 93 |
| Teto solar elétrico | 10 | 20 | 93 |
| Pré-ajuste | 4 | – | 93 |
| 11 | – | 93 | |
| Sensor de chuva | 15 | 10 | 93 |
| Tomada de força traseira | 16 | 20 | 93 |
| Janela dianteira direita (unidade de controle ABI) | 14 | 20 | 93 |
| Janela traseira direita elétrica (unidade de controle ABI) | 17 | 20 | 93 |
| Aquecimento do vidro traseiro | 1 | 30 | 93 |
| Bobina do relé T21, T22, T23 (porta-malas) | 3 | 5 | 86 |
| Bobina do relé T24 (porta-malas) | 5 | 10 | 86 |
| Receptor de controle remoto | 15 | 10 | 93 |
| Amplificador de áudio | 20 | 25 | 93 |
| Sistema de áudio | 4 | 15 | 86 |
| Controles do sistema de áudio no volante. | 5 | 10 | 86 |
| Motor de partida | 1 | 30 | 89 |
| Pré-ajuste do reboque | 12 | 10 | 93 |
| Aquecimento do para-brisa | 7 | 15 | 93 |
| Limpadores de para-brisa | 14 | 25 | 86 |
Sobre o Alfa Romeo 166 restyling (2003-2007)
O Alfa Romeo 166 restyling, produzido entre 2003 e 2007, é um sedã elegante que combina design italiano com motores potentes. Este modelo se destaca por um visual modernizado com uma grade dianteira marcante e linhas dinâmicas que realçam seu caráter esportivo. A oferta de motores incluía variantes a gasolina e diesel, com as versões mais potentes oferecendo motores V6 que garantiam uma condução suave e dinâmica. O interior do veículo foi projetado com foco no conforto e luxo, oferecendo materiais de alta qualidade e elementos tecnológicos modernos.
Esquema da caixa de fusíveis do Alfa Romeo 166 restyling
Esta página exibe o esquema da caixa de fusíveis para o modelo Alfa Romeo 166 restyling. Neste veículo, a caixa de fusíveis está tipicamente localizada no compartimento sob o painel de instrumentos, no lado do motorista, e no compartimento do motor. Os diagramas nesta página detalham os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e confiabilidade do veículo, por isso é essencial seguir os procedimentos corretos ao substituir os fusíveis.
