Volkswagen Beetle A5 (2011-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Volkswagen Beetle A5 (2011–2019), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Volkswagen Beetle A5 – diagrama de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
O fusível do isqueiro (tomada de força) no Volkswagen Beetle A5 é o fusível 30 (20A) no painel de fusíveis da cabine.

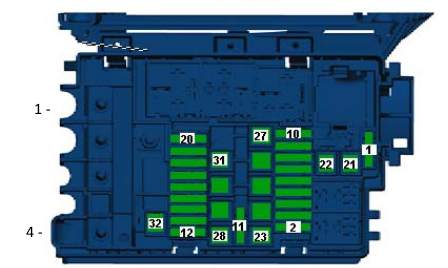

Compartimento do motor

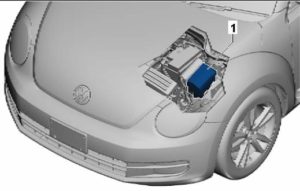

Localizado ao lado da bateria, sob a tampa protetora.
| Nº | Descrição |
| 1 | Reserva |
| 2 | 20/30A – Unidade de controle do motor |
| 3 | 5A – Unidade de controle do ventilador do radiador |
| 4 | 15A – Sonda Lambda |
| 5 | 10A – Sonda Lambda;
Relé da bomba de combustível elétrica; Relé de resistência de aquecimento; Válvula solenoide de limitação de pressão de sobrealimentação; Resistência de aquecimento da ventilação do cárter de óleo, válvula 1; Distribuição variável de válvulas; Válvula de bypass do turbocompressor; Válvula borboleta do coletor de admissão; Válvula de comutação do radiador de recirculação; Bomba de combustível de diagnóstico. |
| 6 | 10A – Relé da bomba de combustível;
Relé da bomba de ar secundário, |
| 7 | Relé de alimentação do motor;
Válvula solenoide de limitação de pressão de sobrealimentação; Válvula solenoide 1 do absorvedor; Válvula borboleta do coletor de admissão; Válvula reguladora de pressão do óleo. |
| 8 | 20 / 30A – Corpo da válvula borboleta;
Bobina de ignição 1 com estágio de saída; Bobina de ignição 2 com estágio de saída; Bobina de ignição; Regulador de pressão de combustível; Válvula de dosagem de combustível. |
| 9 | 10A – Medidor de massa de ar;
Relé da bomba de combustível; Válvula solenoide de limitação de pressão de sobrealimentação; Válvula solenoide 1 do absorvedor; Válvula 1 do regulador do eixo de comando; Válvula 2 do sistema de recirculação de gases de escape; Válvula de bypass do turbocompressor; Embreagem eletromagnética do ventilador; Válvula reguladora de pressão do óleo; Válvula reguladora de líquido de arrefecimento; Bomba de circulação de líquido de arrefecimento 2. |
| 10 | 10A – Relé para bombeamento de líquido de arrefecimento após desligamento;
Controlador do motor; Controlador de velas de ignição; Relé de aquecimento de baixa potência; Relé de aquecimento de alta potência; Relé da bomba adicional de líquido de arrefecimento; Relé de alimentação da eletrônica do motor; Regulador de pressão de combustível; Bomba de circulação de líquido de arrefecimento 2. |
| 11 | 5A – Sensor de posição do pedal da embreagem;
Interruptor da luz de freio. |
| 12 | Reserva |
| 13 | Reserva |
| 14 | 30A – Estabilizador de tensão;
Unidade de controle com display do sistema de navegação de rádio; Unidade de controle do sistema de navegação. |
| 15 | Unidade principal |
| 16 | 10A – Relé de alimentação Motronic;
Relé de alimentação do terminal 30; Unidade de controle do motor. |
| 17 | 10A – Relé da sirene do alarme |
| 18 | 40A – Amplificador |
| 19 | 15/30A – Unidade mecatrônica da transmissão DSG |
| 20 | 15A – Unidade mecatrônica da transmissão DSG |
| 21 | 5A – Unidade de controle de alimentação a bordo (bateria) |
| 22 | 30A – Unidade de controle de alimentação a bordo |
| 23 | 40/50A – Elemento de aquecimento para aquecedor de ar adicional;
Motor da bomba de ar secundário. |
| 24 | 40A – Elemento de aquecimento para aquecedor de ar adicional |
| 25 | Reserva |
| 26 | 40 / 50A – Terminal 75 do relé de alimentação 1 |
| 27 | 40A – Relé de alimentação do terminal 15 |
| 28 | 50A – Unidade de controle das velas de ignição |
| 29 | 50A – Unidade de controle do ventilador do radiador |
| 30 | 20/30A – Relé da bomba de combustível;
Relé de alimentação dos elementos eletrônicos do motor. |
| 31 | Reserva |
| 32 | 40A – Unidade de controle do ABS |
| 33 | |
| 34 | 40A – Elemento de aquecimento para aquecedor de ar adicional;
Motor da bomba de ar secundário. |
| Fusíveis de alta potência | |
| 1 | 200A – Gerador |
| 2 | Reserva |
| 3 | 80A – Unidade de controle da assistência de direção |
| 4 | 80A – Fusíveis |
| Existem também elementos de relé separados: velas de ignição, ventilador de arrefecimento, etc. | |
Cabine
Localizado sob o painel de instrumentos no lado do motorista, atrás do painel de proteção.

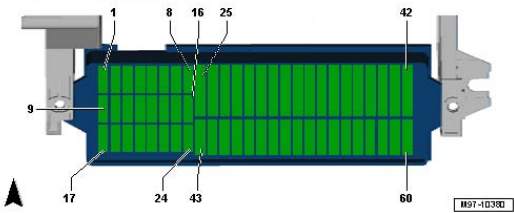

Diagrama da caixa de fusíveis
| Número | Descrição |
| 1 | 5A – BU 2 controle de ponto cego |
| 2 | 10A – Unidade de controle do módulo de conexão ao alarme e unidade de comunicação |
| 3 | 5A – BU combinação de instrumentos |
| 4 | 5A – Recepção – transmissão do aparelho telefônico |
| 5 | 10A – Unidade de controle do painel de instrumentos;
Unidade de controle de alimentação a bordo; Farol de neblina esquerdo. |
| 6 | 10A – Botão de destravamento na maçaneta da tampa traseira;
Câmera de ré. |
| 7 | 5A – Dimmer de interruptores e iluminação do painel de instrumentos;
Iluminação da placa de matrícula. |
| 8 | 10A – Bomba do lavador do para-brisa |
| 9 | 5A – Unidade de controle do airbag;
Luz de advertência de desativação do passageiro dianteiro; Unidade de controle de reconhecimento de ocupação do assento. |
| 10 | 15A – Interruptor intermitente do limpador de para-brisa |
| 11 | 5A – Interruptor de iluminação |
| 12 | Reserva |
| 13 | 5A – Botão do modo Start-stop;
Interruptor do espelho rebatível; Botão do indicador de pressão dos pneus; Interruptor das luzes de ré; Sensor de alta pressão; Sensor de poluição do ar; Controlador de aquecimento; Controlador de assistência de estacionamento; Controlador do sistema de rastreamento de veículos; Espelho retrovisor eletrocrômico; Bico do lavador com resistência de aquecimento. |
| 14 | 10A – Interruptor do controle de cruzeiro;
Interruptor Tiptronic; Sensor de nível e temperatura do óleo; Instrumentos adicionais; Controlador ABS; Controlador do painel de instrumentos; Controlador de assistência de direção; Controlador da coluna de direção; Estabilizador de tensão; Interface de diagnóstico do barramento de dados; Controlador da bomba de combustível; Controlador do sensor da alavanca de câmbio; Controlador do motor; Resistência de aquecimento do cárter de óleo. |
| 15 | 5A – Dimmer de interruptores e iluminação do painel de instrumentos;
Medidor de corrente de ar; Unidade de controle do sistema de amortecimento de vibrações; Atuador de controle do ângulo dos faróis; Conector, 16 pinos; Conector de diagnóstico. |
| 16 | 5A – Unidade de controle do motor |
| 17 | 10A – Sensor do sistema de monitoramento interno;
Sensor de inclinação do veículo; Sirene do alarme. |
| 18 | 15A – Lâmpada do farol esquerdo |
| 19 | 15A – Farol baixo direito |
| 20 | 10A – Interruptor tiptronic;
Unidade de controle de aquecimento; Unidade de controle da transmissão automática; Unidade de controle Climatronic; Unidade de controle do ar condicionado; Unidade de controle do sensor da alavanca de câmbio; Trava eletromagnética para remoção da chave de ignição. |
| 21 | 15A – Unidade de controle de alimentação a bordo |
| 22 | 5A – Interruptor de ignição e partida;
Unidade de controle de rastreamento de veículos. |
| 23 | 10A – Sensor de chuva e luz;
Unidade de controle de alimentação a bordo; Transceptor telefônico; Unidade de controle para o módulo de conexão ao alarme e unidade de comunicação; Conector, 16 pinos -T16-; Conector de diagnóstico; Dispositivos adicionais. |
| 24 | 10A – Unidade de controle de alimentação a bordo;
Unidade de controle de direitos de acesso e partida; Trava elétrica da coluna de direção; Interface de diagnóstico do barramento de dados. |
| 25 | 10/25A Controlador da transmissão automática;
Interruptor multifuncional; Unidade mecatrônica DSG. |
| 26 | 30A – Bomba de vácuo do sistema de freio |
| 27 | Reserva |
| 28 | 25A – Terminal 75 do relé de alimentação 1 |
| 29 | 5A – Unidade de controle de alimentação a bordo |
| 30 | 20A – Diodo de bloqueio;
Isqueiro; Tomada 12V. |
| 31 | 30A – Interruptor de luz |
| 32 | 15A – Interruptor dos faróis de neblina |
| 33 | 40A – Unidade de controle de aquecimento;
Unidade de controle do ar condicionado. |
| 34 | 10/15A – Unidade de controle do painel de instrumentos;
Unidade de controle de alimentação a bordo; Lâmpada do farol esquerdo; Lâmpada do farol direito; Faróis. |
| 35 | 10A – Unidade de controle da coluna de direção |
| 36 | 30A – Unidade de controle de alimentação a bordo |
| 37 | 5A – Lâmpada do módulo de luz diurna esquerdo |
| 38 | 5A – Lâmpada do módulo de luz diurna direito |
| 39 | 30A – Relé do farol baixo manual e sinal luminoso (farol alto) |
| 40 | Reserva |
| 41 | Reserva |
| 42 | Reserva |
| 43 | 30A – Unidade de controle da porta dianteira do passageiro |
| 44 | 30A – Unidade de controle de alimentação a bordo |
| 45 | 30A – Controlador da porta do motorista |
| 46 | Reserva |
| 47 | 20A – Relé da bomba de combustível |
| 48 | 30A – Unidade de controle de alimentação a bordo |
| 49 | 40A – Unidade de controle do ventilador de aquecimento |
| 50 | 30A – Controlador de aquecimento do banco dianteiro |
| 51 | 30A – Controlador do teto solar deslizante |
| 52 | 20A – Unidade de controle de alimentação a bordo |
| 53 | |
| 54 | 25A – Unidade de controle da transmissão automática |
| 55 | 20A – Interruptor de luz, farol baixo e interruptor de luz (incluindo farol alto) |
| 56 | 20A – Unidade de controle de alimentação a bordo |
| 57 | 25A – Unidade de controle do sistema de navegação com display, unidade principal |
| 58 | 10A – Relé do sistema de dosagem de redutor |
| 59 | Reserva |
| 60 | Reserva |
