Toyota RAV4 XA30 e CA30 (2006-2012) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota RAV4 XA30 e CA30 (2006–2012), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).

Toyota RAV4 XA30 e CA30 – Diagrama da caixa de fusíveis

Ano de produção: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Os fusíveis do isqueiro (tomadas de energia) no Toyota RAV4 são os fusíveis 23 (isqueiro), 24 (tomadas de energia), 27 (tomadas de energia), 12  na caixa de fusíveis do painel de instrumentos e o fusível nº 18 (tomada de energia de 115 V) na caixa de fusíveis do compartimento do motor nº 1.

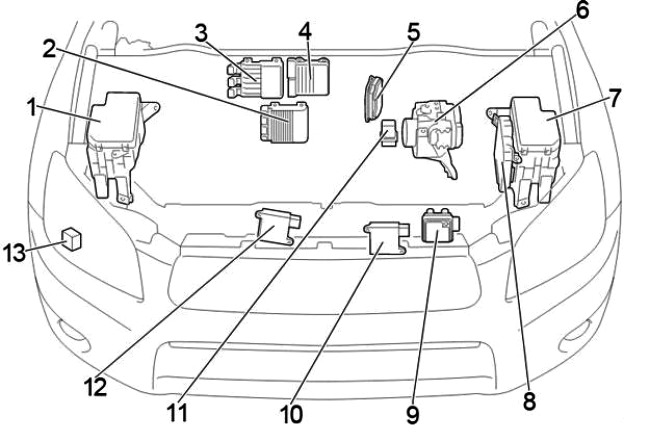

Compartimento do motor

Localização

Descrição

1. Caixa de fusíveis e relés nº 1
2. 2AD-FHV, 2AD-FTV: Unidade de controle do injetor (EDU) (a partir de dezembro de 2008)
3. 2AD-FHV: Unidade de controle do injetor (EDU) (até dezembro de 2008)
4. 2AD-FTV: Unidade de controle do injetor (EDU) (até dezembro de 2008)
5. Valvematic
6. Unidade de controle do ABS
7. Caixa de fusíveis e relés nº 2
8. Unidade de controle do motor
9. Unidade de controle da transmissão
10. Unidade de controle do ventilador de arrefecimento ou unidade de controle do ventilador de arrefecimento esquerdo
11. Relé da vela de ignição
12. Unidade de controle do ventilador de arrefecimento direito
13. Relé dos faróis

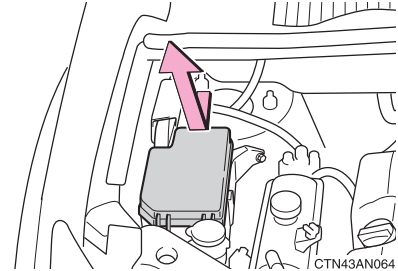

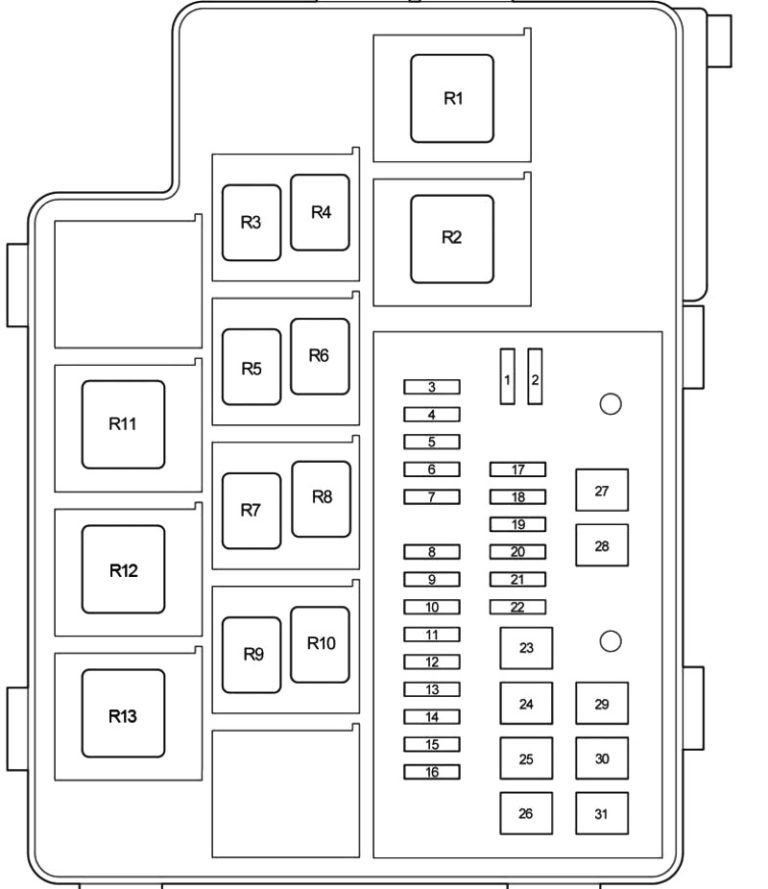

Caixa de fusíveis e relés 1

No lado direito, sob o capô.

Descrição

1	Não utilizado
2	Não utilizado
3	Não utilizado
4	7,5A – Ar condicionado; Vidros elétricos.
5	7,5A – Sistema de carregamento
	7,5A – Sistema de áudio (JBL)
6	20A – Sistema de bloqueio da direção (com sistema de entrada e partida sem chave)
7	Não utilizado
8	DCC
9	20A – Sistema de áudio
10	10A – Sistema de controle remoto sem fio; Direção assistida; Eletrônica da carroceria; Relógio; Painel de instrumentos; Sistema sem chave; Abertura e partida; Travamento central; Sistema de áudio; Sistema de navegação; Instrumentação.
11	10A – Iluminação do interruptor de ignição; Iluminação do botão de partida do motor (com sistema de entrada e partida sem chave); Iluminação do interruptor “ENGINE START STOP” (com sistema de entrada e partida sem chave); Iluminação interior; Iluminação do espelho de cortesia; Iluminação do porta-malas; Iluminação pessoal; Iluminação da parte inferior da cabine.
12	–
13	10A – Faróis baixos esquerdos
14	10A – Faróis baixos direitos
15	10A – Faróis altos esquerdos
16	10A – Faróis altos direitos
17	–
18	15A – Tomada (115V)
19	30A – Conector do reboque
20	25A – Aquecedor auxiliar do compartimento de passageiros
21	Não utilizado
22	20A – Zona aquecida dos outros limpadores de para-brisa
23	50A – Ar condicionado
24	50A – Aquecedor auxiliar

25	50A 840W: Aquecedor auxiliar
	30A 300W: Aquecedor auxiliar
26	50A 840W: Aquecedor auxiliar
	30A 300W: Aquecedor auxiliar
27	50A – Fusíveis: 13, 14, 15, 16.
28	Não utilizado
29	30A – Ventilador de arrefecimento
	50A – 2GR-FE com opção de engate: Ventilador de arrefecimento
30	30A – Ventilador de arrefecimento
	50A – 2GR-FE com opção de engate: Ventilador de arrefecimento
31	30A – Limpeza dos faróis
R1	Interruptor de luz, faróis altos
R2	Faróis, faróis baixos
R3	Luzes diurnas (nº 4)
R4	Luzes diurnas (nº 3)
R5	Exceto 2GR-FE: Ventilador de arrefecimento (nº 3)
R6	Exceto 2GR-FE: Ventilador de arrefecimento (nº 2)
R7	Exceto 2GR-FE: Ventilador de arrefecimento (nº 1)
R8	Não utilizado
R9	Zona aquecida dos outros limpadores de para-brisa
R10	Luzes diurnas (nº 2)
R11	Exceto 2GR-FE: Aquecedor auxiliar
R12	Exceto 2GR-FE: Aquecedor auxiliar
	2GR-FE: Ventilador de arrefecimento (nº 2)
R13	2GR-FE: Ventilador de arrefecimento (nº 1)
	Exceto 2GR-FE: Aquecedor auxiliar

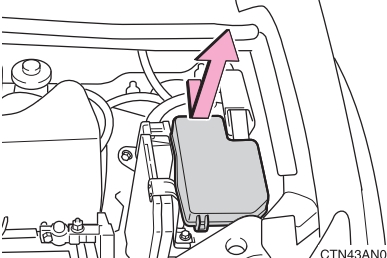

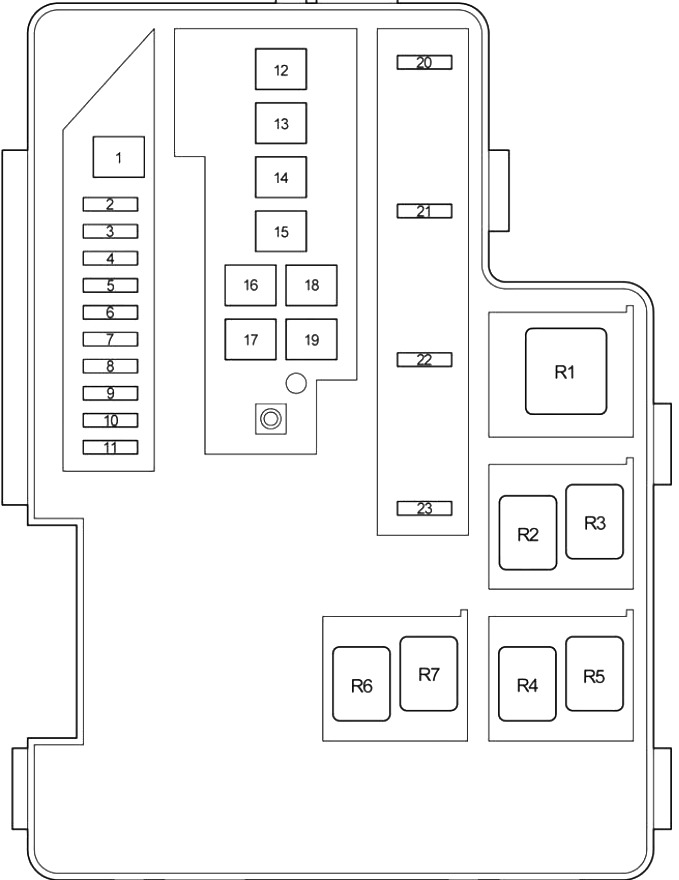

Caixa de fusíveis e relés 2

À esquerda do compartimento do motor.

Descrição

1	30A – 3ZR-FAE: Valvematic
2	30A – Sistema de áudio (JBL)
3	30A – Sistema de partida
4	15A – Sistema de partida do motor; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
5	10A – Alarme
6	10A – Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
7	7,5A – Sistema de partida
8	–
9	10A Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
10	10A – Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
11	7,5A – A/T; a partir de dezembro de 2008: Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial
	7,5A – Sistema de partida; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
12	80A – Sistema de aquecimento
13	60A – Direção assistida
14	80A – Fusíveis: 27, 4, 11, 10, 9.
15	120A ALT – Motores a gasolina, veículos sem opção de engate: Fusíveis: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
	140A ALT – Motores a diesel, veículos com opção de engate: Fusíveis: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”

16	50A– Fusíveis: “EFl MAIN”, “HORN”, “A/F”, “EDU”
17	Não utilizado
18	30A – Sistema de prevenção de bloqueio das rodas durante a frenagem (ABS); Controle de tração; Assistente de estabilidade do veículo; Assistente de descida; Assistente de descida.
19	50A  – ABS, sistema de prevenção de bloqueio das rodas durante a frenagem; Sistema de controle de tração; Assistente de estabilidade do veículo; Assistente de descida.
20	20A – Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial; Fusíveis: “EFI NR 1”, “EFI NR 2”, “EFI NR 3”.
21	10A – Buzina
22	25A – Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial.
23	20A – Gasolina: sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial
	20A – Diesel: sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial
	15A – 3ZR-FAE: sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial
R1	Sistema de estabilidade do veículo
R2	Não utilizado
R3	Sistema de estabilidade do veículo
R4	Ignição (IG2)
R5	Sistema anti-bloqueio
R6	Embreagem do compressor do ar condicionado
R7	Bomba de combustível

Compartimento de passageiros

Localização

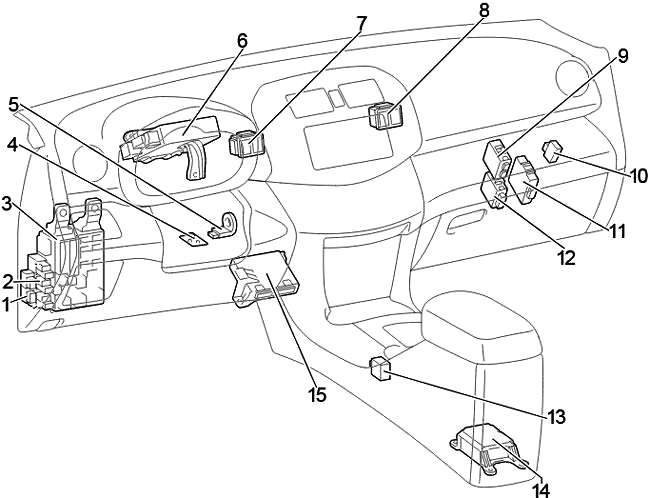

Volante à esquerda (LHD)

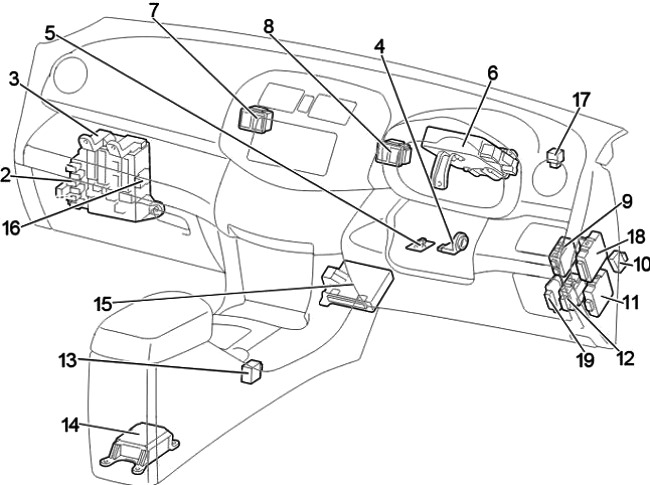

Volante à direita (RHD)

Descrição

1. LHD: Caixa de fusíveis n. 2
2. Caixa de fusíveis n. 1
3. Caixa de fusíveis / ECM da carroceria
4. Amplificador transponder da chave
5. Unidade de controle do bloqueio da direção
6. Unidade de controle da direção assistida
7. Bloqueio de distribuição
8. Bloqueio de distribuição
9. Unidade de controle do sistema de monitoramento da pressão dos pneus
10. Relé da luz de freio
11. Unidade de controle da tração nas quatro rodas
12. Relé automático dos limpadores
13. Controlador do bloqueio da alavanca de câmbio
14. Controlador central do airbag
15. Amplificador do ar condicionado
16. RHD: Relé do motor de partida (ST) (gasolina, antes de dezembro de 2008: diesel com sistema de abertura e partida sem chave)
    Ponte (antes de dezembro de 2008: motores a diesel sem sistema de abertura e partida sem chave)
17. RHD: Relé dos piscas (luzes de emergência)
18. RHD: Unidade de controle anti-roubo
19. RHD: Unidade de controle de travamento duplo

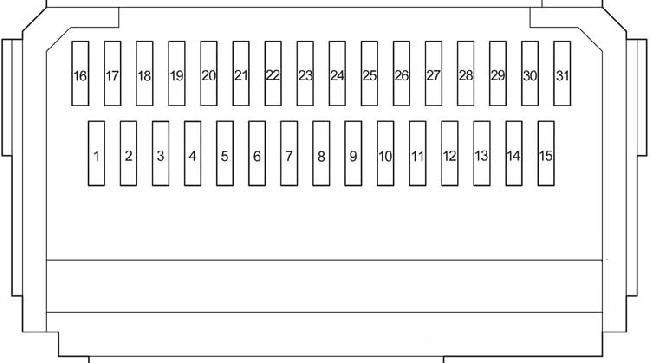

Caixa de fusíveis

No diagrama, é indicada pelo número 3.

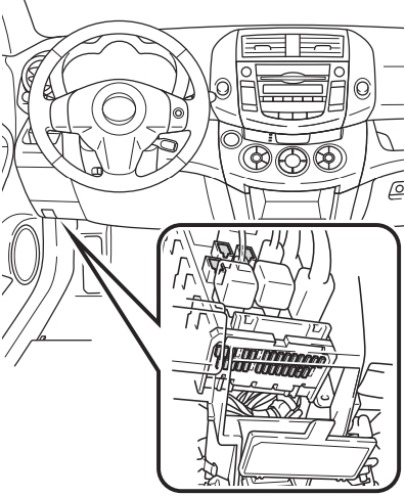

Localiza-se sob o painel de instrumentos, à esquerda do volante.

Descrição

1	Não utilizado
2	15A – Bancos aquecidos
3	25A – Limpador de para-brisa
4	15A – Limpador traseiro
5	15A  – Lavador dianteiro; Lavador traseiro.
6	10A – Ventilador de arrefecimento; ABS; Sistema antiderrapagem; Sistema de controle de estabilidade; Sistema de assistência à partida em rampa; Sistema de assistência à partida em rampa; Sistema AWD com distribuição eletrônica de torque; Sistema de ar condicionado; Eletrônica da carroceria; Teto solar; Espelho retrovisor interno com escurecimento automático; Luzes de freio; Luzes de posição; Limpadores aquecidos; Direção assistida; Desengate da embreagem; Limpador de faróis; Aquecedor; Relógio.
7	10A – Ar condicionado; Vidro traseiro aquecido.
8	7,5A – Porta de diagnóstico
9	10A – Luzes de freio; Luz de freio auxiliar; Bloqueio da alavanca de câmbio; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial; ABS; Sistema antiderrapagem; Sistema de controle de estabilidade; Sistema de assistência à partida em rampa; Sistema de controle de assistência à descida.
10	Não utilizado
11	25A – Eletrônica da carroceria; Travamento central.
12	25A – Fusíveis: “ACC”, “CIG”
13	7,5A 4WD – Tração nas quatro rodas com distribuição eletrônica de torque
14	15A – Faróis de neblina dianteiros
15	7,5A – Sistema de partida

16	10A – Luz lateral; Iluminação da placa de licença; Farol de neblina dianteiro; Farol de neblina traseiro.
17	7,5A – Sistema de áudio; Iluminação do painel de instrumentos; Relógio.
18	10A – Luzes de ré, sistema de carregamento
19	20A – Vidros (portas dianteiras)
20	20A – Controle dos vidros (porta traseira esquerda)
21	20A – Controle dos vidros (porta traseira direita)
22	25A – Teto solar
23	15A– Isqueiro
24	7,5A– Sistema de áudio; Tomadas elétricas; Espelhos elétricos; Bloqueio da alavanca de câmbio; Eletrônica da carroceria; Relógio.
25	Não utilizado
26	10A – Espelhos aquecidos
27	15A – Tomada de energia
28	Não utilizado
29	10A – Farol de neblina traseiro
30	7,5A– Airbag; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial; Luzes de freio; Luzes de posição; Sistema de partida.
31	7,5A – Painel de instrumentos

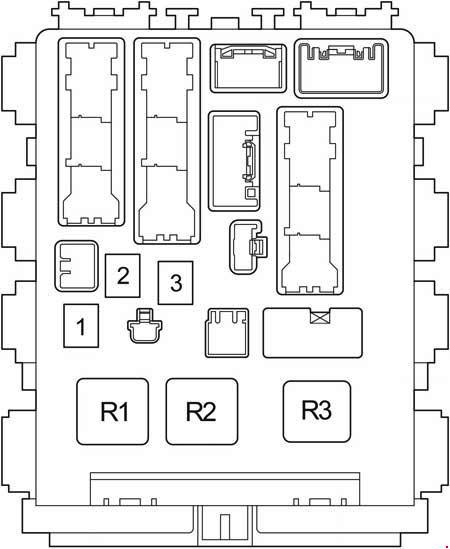

Relés

Disjuntores automáticos

1.  30A – Vidros elétricos
2. 30A DEF – Aquecimento do vidro traseiro, fusível: “MIR HTR”
3. 30A P / SEAT – Banco elétrico

Relés

• R1 – Ignição (IG1)
• R2 – Aquecedor (ar condicionado mecânico) / Ponte (ar condicionado automático)
• R3 – LHD: Piscas (luzes de emergência)

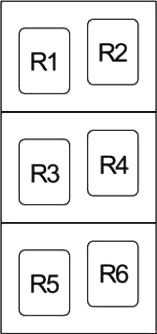

Caixa de relés

Localiza-se ao lado da caixa de fusíveis.

Descrição

R1	Motor de partida (ST CUT)
R2	LHD: Motor de partida (ST) (gasolina, antes de dezembro de 2008: Diesel com sistema de abertura e partida sem chave)
	LHD: Motor de partida curto (antes de dezembro de 2008: motores a diesel sem sistema de abertura e partida sem chave)
R3	Farol de neblina dianteiro
R4	Farol de neblina traseiro
	Tomada (115V)
R5	Relé auxiliar
R6	Tomada de energia

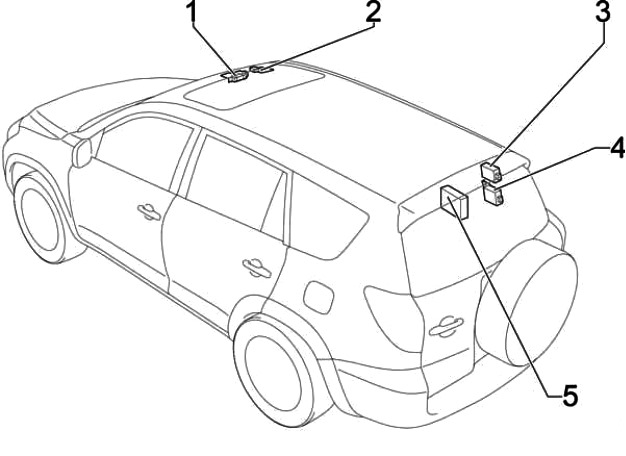

Elementos adicionais

Descrição

1. Unidade de distribuição
2. Unidade de controle do teto solar
3. Antena e receptor para o sistema de monitoramento da pressão dos pneus
4. Receptor de travamento central
5. Amplificador de áudio
