Suzuki Baleno (2015-2019) – caixa de fusíveis
Suzuki Baleno – diagrama de fusíveis
Ano de fabricação: 2018, 2019, 2020.
O fusível do isqueiro (tomada de força) no Suzuki Baleno é o fusível #12 ou #32 (ACC-2) na caixa de fusíveis do painel de instrumentos.
Caixa de fusíveis na cabine
Localiza-se no lado esquerdo do painel de instrumentos.

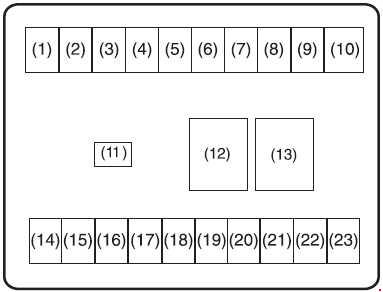

Diagrama da caixa de fusíveis (v.1)
(Sem sistema de partida sem chave ou sistema de acesso sem chave)
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 10 | Luz de ré |
| 2 | 15 | Bobina de ignição |
| 3 | 10 | Odômetro |
| 4 | 10 | Limpador |
| 5 | 5 | Sinal de ignição-2 |
| 6 | 15 | Luz de lava |
| 7 | 25 | Limpador dianteiro |
| 8 | 10 | Luz traseira |
| 9 | 10 | Luzes de emergência |
| 10 | 10 | Luzes de freio |
| 11 | 30 | Vidros elétricos |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 12 | 15 | ACC-2 |
| 13 | 5 | ACC |
| 14 | 5 | Sinal de partida |
| 15 | 10 | Sinal de ignição-1 |
| 16 | 10 | Airbag |
| 17 | 5 | Módulo de controle ABS (se presente) |
| 18 | 15 | Buzina |
| 19 | 20 | Trava da porta |
| 20 | 25 | Aquecedor do vidro traseiro |
| 21 | 15 | Rádio |
| 22 | 5 | Luz de teto |
| 23 | 10 | Luz de teto-2 |

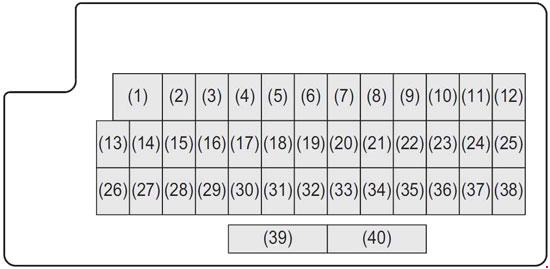

Diagrama da caixa de fusíveis (v.2)
(Sistema de partida por botão sem chave ou sistema de acesso sem chave)
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 30 | Vidros elétricos |
| 2 | 10 | Odômetro |
| 3 | 15 | Bobina de ignição |
| 4 | 5 | Sinal de ignição-1 2 |
| 5 | – | Não utilizado |
| 6 | – | Não utilizado |
| 7 | – | Não utilizado |
| 8 | 20 | Trava da porta |
| 9 | 15 | Trava do volante |
| 10 | 10 | Luzes de emergência |
| 11 | 5 | Controlador A-STOP |
| 12 | 10 | Luz de neblina traseira |
| 13 | 5 | Módulo de controle ABS |
| 14 | 15 | Aquecimento dos bancos |
| 15 | 5 | Sinal de ignição-1 3 |
| 16 | 10 | Luz de teto-2 |
| 17 | 5 | Luz de teto |
| 18 | 15 | Rádio |
| 19 | 5 | CONT |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 20 | 5 | Botão 2 |
| 21 | 20 | Temporizador do vidro |
| 22 | 5 | Chave |
| 23 | 15 | Buzina |
| 24 | 5 | Luz traseira (esquerda) |
| 25 | 10 | Luz traseira |
| 26 | 10 | Airbag |
| 27 | 10 | Sinal de ignição-1 |
| 28 | 10 | Luz de ré |
| 29 | 5 | ACC-3 |
| 30 | 20 | Desembaçador traseiro |
| 31 | 10 | Espelhos aquecidos |
| 32 | 15 | ACC-2 |
| 33 | 5 | ACC |
| 34 | 10 | Limpador |
| 35 | 5 | Sinal de ignição-2 |
| 36 | 15 | Luz de lava |
| 37 | 25 | Limpador dianteiro |
| 38 | 10 | Luzes de freio |
| 39 | – | Não utilizado |
| 40 | 25 | Desembaçador traseiro 2 |
Caixa de fusíveis no compartimento do motor

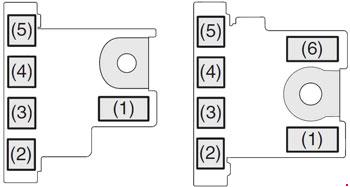

Fusíveis principais (localizados na bateria)

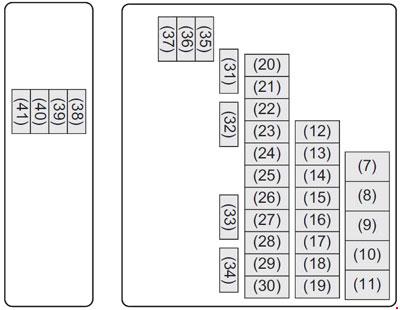

Caixas de fusíveis
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | Partida do motor |
| 8 | 30 | Ventiladores do ventilador |
| 9 | 40 | Bateria |
| 10 | 40 | Motor ABS |
| 11 | 40 | Ignição |
| 12 | 30 | B/U |
| 13 | 30 | Bateria auxiliar |
| 14 | – | Não utilizado |
| 15 | – | Não utilizado |
| 16 | 25 | Módulo de controle ABS |
| 17 | 15 | Farol (esquerdo) |
| 18 | 15 | Farol (direito) |
| 19 | – | Não utilizado |
| 20 | – | Não utilizado |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 21 | 30 | Ventilador do radiador |
| 22 | 60 | Direção hidráulica |
| 23 | 5 | ECM |
| 24 | 20 | Bomba de combustível |
| 25 | 20 | Luz de neblina dianteira |
| 26 | 10 | Compressor de ar |
| 27 | 50 | Interruptor de ignição 2 |
| 28 | 15 | Transmissão |
| 29 | 15 | FI (GAS) |
| 29 | 30 | FI principal (DIESEL) |
| 30 | 15 | Bomba CVT |
| 31 | – | Não utilizado |
| 32 | – | Não utilizado |
| 33 | 5 | Sinal de partida |
| 34 | – | Não utilizado |
| 35 | 20 | INJ DRV (DIESEL) |
| 36 | – | Não utilizado |
| 37 | 10 | FI (DIESEL) |
| 38 | – | Não utilizado |
| 39 | 25 | Luz principal |
| 40 | 15 | Luz principal (direita) |
| 41 | 15 | Luz principal (esquerda) |
Sobre o Suzuki Baleno (2015-2019)
O Suzuki Baleno, fabricado entre 2015 e 2019, é um hatchback compacto que oferece um design moderno e consumo de combustível eficiente. Este modelo é conhecido por sua cabine espaçosa e interior confortável, tornando-o ideal tanto para viagens urbanas quanto para viagens mais longas. O Baleno está disponível com várias motorizações, incluindo motores a gasolina de 1.0 e 1.2 litros, que proporcionam um desempenho equilibrado e economia de combustível. Graças à sua confiabilidade e praticidade, o Suzuki Baleno é uma escolha popular entre os motoristas que procuram um veículo confiável e econômico.
Diagrama da caixa de fusíveis do Suzuki Baleno
Esta página exibe o diagrama da caixa de fusíveis para o Suzuki Baleno, que é essencial para a manutenção e reparos adequados do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos ou no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração.
