Suzuki Ritz (2009-2016) – caixa de fusíveis
Diagram de fusíveis e relés – Suzuki (Maruti) Ritz
Aplica-se a veículos fabricados nos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

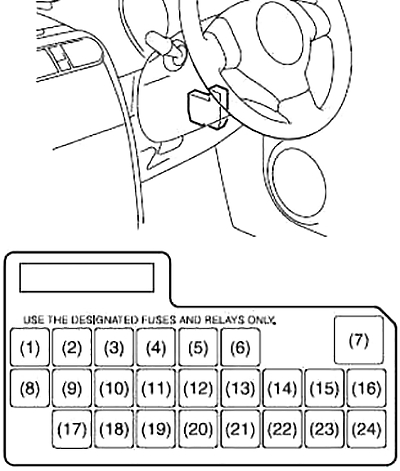

Diagrama da caixa de fusíveis do painel
A caixa de fusíveis está localizada sob o painel de instrumentos, no lado do motorista. Pressione em ambas as extremidades e remova a tampa para retirá-la. Para remover um fusível, use o extrator de fusíveis presente na caixa de fusíveis.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | – | – |
| 2 | 15 | Bobina de ignição |
| 3 | 10 | Luz de ré |
| 4 | 10 | Odômetro |
| 5 | 15 | Acessório 1 |
| 6 | 15 | Acessório 2 |
| 7 | 30 | Vidro elétrico |
| 8 | 15 | Lavalunotto |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Sistema de prevenção de travamento das rodas |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 12 | 10 | Luz traseira |
| 13 | – | – |
| 14 | 20 | Trava da porta |
| 15 | – | – |
| 16 | 10 | ST SIG |
| 17 | 10 | Imobilizador |
| 18 | 10 | IG2 SIG |
| 19 | 15 | Luz de neblina traseira |
| 20 | 15 | Rádio |
| 21 | 20 | Desembaçador traseiro |
| 22 | 15 | Buzina e luzes de advertência |
| 23 | – | – |
| 24 | – | – |
Caixa de fusíveis no compartimento do motor
O fusível principal, os fusíveis primários e alguns fusíveis individuais estão localizados no compartimento do motor. Se o fusível principal queimar, nenhum componente elétrico funcionará. No caso de o fusível principal queimar, nenhum componente elétrico do grupo de carga correspondente funcionará.

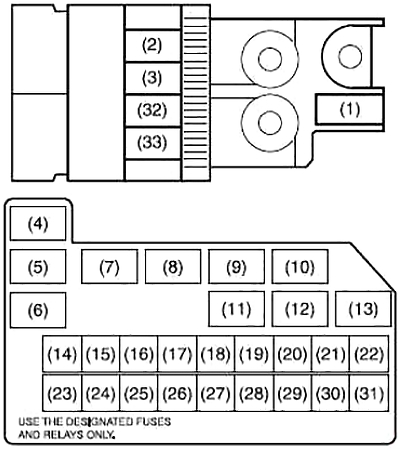

Diagrama (Gasolina)
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 80 | Carga elétrica total |
| 2 | 50 | Vidro elétrico, ignição.
Limpador, partida |
| 3 | 50 | Luz traseira, desembaçador traseiro, trava da porta, luzes de emergência/buzina, cúpula |
| 14 | 30 | Fusível do aquecedor |
| 15 | 15 | Injeção de combustível |
| 16 | 10 | Compressor de ar |
| 17 | 15 | Alimentação da unidade de controle A/T |
| 18 | 15 | Interruptor da luz de freio |
| 19 | 30 | Módulo de controle ABS |
| 20 | 30 | Motor de partida |
| 21 | – | – |
| 22 | 50 | Módulo de controle da direção assistida |
| 23 | 30 | Chave de ignição |
| 24 | 30 | Ventilador do radiador |
| 25 | – | – |
| 26 | 30 | Módulo de controle ABS |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Luz de neblina traseira |
| 30 | 15 | Farol (esquerdo) |
| 31 | 15 | Farol (direito) |
| 32 | 80 | Aquecedor, compressor de ar, direção assistida |
| 33 | 80 | Ventilador do radiador, luz de neblina traseira, farol |
| 4 | Relé do ventilador do radiador #1 | |
| 5 | Relé do ventilador do radiador #2 | |
| 6 | Relé do ventilador do radiador #3 | |
| 7 | Relé do motor de partida | |
| 8 | Relé principal | |
| 9 | – | |
| 10 | Relé das luzes de neblina dianteiras | |
| 11 | Relé da bomba de combustível | |
| 12 | Relé do compressor de ar | |
| 13 | Relé A/T | |

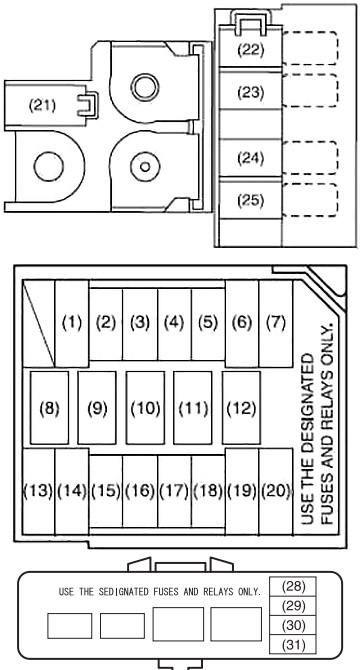

Diagrama (Diesel)
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 30 | Partida do motor |
| 2 | 10 | Compressor de ar |
| 3 | 15 | Bomba de combustível |
| 4 | 30 | FI |
| 5 | 30 | Aquecedor |
| 6 | 30 | Ventilador do radiador |
| 7 | 50 | Módulo de controle da direção assistida |
| 13 | 30 | Módulo de controle ABS |
| 14 | 30 | Módulo de controle ABS |
| 15 | 15 | Interruptor da luz de freio |
| 16 | 15 | Farol (direito) |
| 17 | 15 | Farol (esquerdo) |
| 18 | 15 | Luz de neblina traseira |
| 19 | 30 | Chave de ignição |
| 20 | 50 | Vidro elétrico. Ignição, limpador, partida |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 21 | 100 | Todas as cargas elétricas |
| 22 | 100 | ABS, MIL, luzes de neblina dianteiras |
| 23 | 100 | EPS, ventilador do radiador. Aquecedor, partida |
| 24 | 50 | Lâmpada |
| 25 | 100 | Luz |
| 26 | 30 | – |
| 27 | 30 | – |
| 28 | – | – |
| 29 | 20 | Fusível FI |
| 30 | – | – |
| 31 | 10 | FI3 |
| 8 | Relé do ventilador do radiador #1 | |
| 9 | Relé do ventilador do radiador #2 | |
| 10 | Relé do ventilador do radiador #3 | |
| 11 | Relé do compressor de ar | |
| 12 | Relé do motor de partida | |
Sobre o Suzuki Ritz (2009-2016)
O Suzuki Ritz, fabricado entre 2009 e 2016, é um carro compacto que se destaca pela praticidade e design moderno. Este modelo é conhecido pela sua fiabilidade e eficiência, o que o torna popular entre os condutores urbanos. O Suzuki Ritz oferece várias opções de motor, incluindo versões a gasolina e diesel, que proporcionam um desempenho equilibrado e economia de combustível. O interior do veículo é projetado com foco no conforto e funcionalidade, oferecendo espaço suficiente para passageiros e bagagem. Graças às suas dimensões compactas, o Ritz é ideal para a condução na cidade, mantendo estabilidade e conforto suficientes em viagens mais longas.
Diagrama da caixa de fusíveis do Suzuki Ritz
Esta página mostra o diagrama da caixa de fusíveis para o modelo Suzuki Ritz, que é essencial para a manutenção e reparação adequadas dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo geralmente está localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e fiabilidade do veículo, por isso é importante ter uma visão geral da sua configuração e funções.
