Skoda Superb (2015-2022) – caixa de fusíveis

João Ferreira

Skoda Superb (2015-2019) – diagrama da caixa de fusíveis

Ano de produção: 2015, 2016, 2017, 2018, 2019.

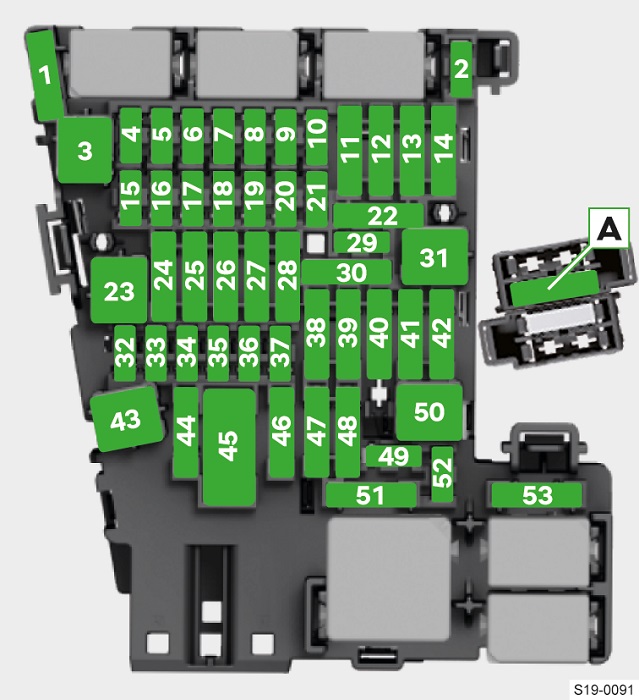

Os fusíveis do isqueiro (tomada de corrente) no Skoda Superb são os fusíveis nº 30 (tomada de 12 V na bagageira), nº 40 (tomada de 12 V) e nº 46 (tomada de 230 V) na caixa de fusíveis do painel de instrumentos.

Codificação de cores dos fusíveis

Cor do fusível Ampere [A]
castanho claro 5
castanho escuro 7.5
vermelho 10
azul 15
azul amarelo 20
branco 25
verde / rosa 30
laranja / verde 40
vermelho 50

Localização da caixa de fusíveis

Caixa de fusíveis no painel de instrumentos

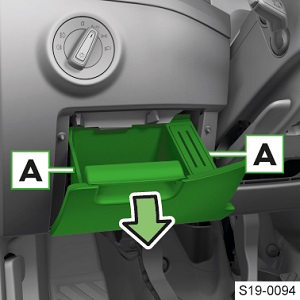

Na versão com volante à esquerda, a caixa de fusíveis está localizada no lado do condutor, atrás do porta-luvas.

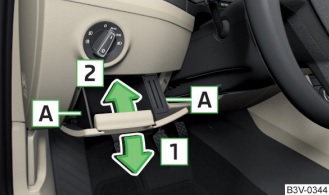

Localização da caixa de fusíveis no painel, lado do condutor (volante à esquerda).

Retire a chave da ignição, desligue as luzes e todos os equipamentos elétricos.
Abra o porta-luvas do lado do condutor.
Mantenha o dispositivo lateral pressionado na área A e abra puxando na direção da seta 1 (é necessária mais força para abrir).
Remova o clipe de plástico localizado sob a tampa da caixa de fusíveis no compartimento do motor.

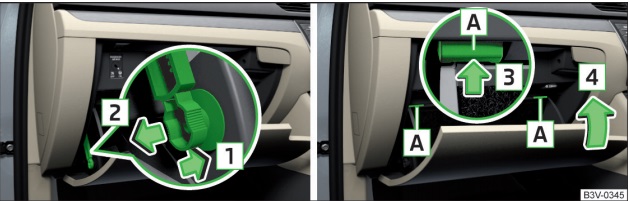

Na versão com volante à direita, está localizada no lado do passageiro, atrás do porta-luvas.

Caixa de fusíveis no painel, lado do passageiro (volante à direita).

Leggere  Skoda Roomster (desde 2006) – bateria

Porta-luvas rebatível:

  • Retire a chave da ignição, desligue as luzes e todos os equipamentos elétricos.
  • Abra o porta-luvas do lado do passageiro.
  • Desative a alavanca do travão na direção da seta 1 e remova-a na direção da seta.
  • Pressione as abas A na direção da seta 3 e o porta-luvas descerá.
  • Remova o clipe de plástico localizado sob a tampa da caixa de fusíveis no compartimento do motor.
  • Use um alicate para remover o fusível danificado e, em seguida, insira um novo fusível.
  • Coloque o clipe de volta na sua posição original.

Incline o porta-luvas:

  • Levante o porta-luvas na direção da seta 4.
  • Supere a resistência dos ganchos A.
  • Insira a alavanca do travão na direção oposta à seta 2 e bloqueie-a na direção oposta à seta 1.

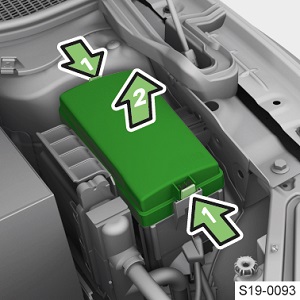

Caixa de fusíveis no compartimento do motor

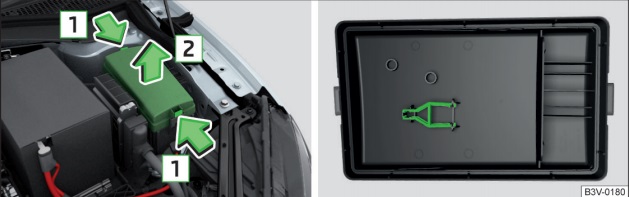

Caixa de fusíveis no compartimento do motor, com porta-luvas inclinado.

Diagramas da caixa de fusíveis

2016

Caixa de fusíveis no painel de instrumentos

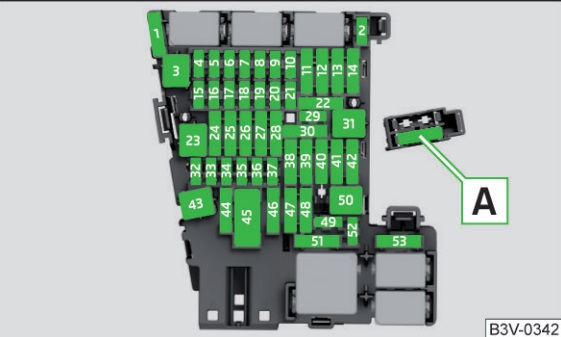

Diagrama detalhado da caixa de fusíveis do painel de instrumentos.

Atribuição dos fusíveis no painel de instrumentos (2016)

Nº Descrição
Nº Descrição
1 Não atribuído
2 Não atribuído
3 Não atribuído
4 Não atribuído
5 Barramento de dados
6 Sensor de alarme
7 Ar condicionado;

Aquecimento;

Recetor de aquecimento remoto;

Alavanca de velocidades da transmissão automática;

Relé de aquecimento do vidro traseiro;

Relé de aquecimento do para-brisas.
8 Interruptor das luzes;

Sensor de chuva;

Conector de diagnóstico;

Travão de estacionamento;

Iluminação do painel de instrumentos.
9 Tomada USB
10 Ecrã tátil, sintonizador de TV
11 Pré-tensor do cinto de segurança esquerdo
12 Rádio
13 Ajuste do amortecedor
14 Ventilador de ar para ar condicionado;

Aquecimento.
15 Bloqueio eletrónico da direção
16 Amplificador de sinal para telefone
17 Painel de instrumentos,

Número de chamada de emergência.
18 Câmara de marcha-atrás
19 KESSY
20 SCR
21 Embraiagem Haldex;

Compressor do ar condicionado (GreenLine).
22 Engate de reboque
23 Farol direito
24 Teto panorâmico
25 Fecho centralizado – porta do condutor e porta traseira esquerda, espelho
26 Bancos dianteiros aquecidos
Nº Descrição
27 Amplificador de áudio
28 Engate de reboque – contacto na tomada
29 Alavanca de controlo sob o volante
30 Tomada de 12 V na bagageira
31 Farol lateral esquerdo
32 Assistência ao estacionamento (estacionamento assistido)
33 Interruptor do airbag para luzes de emergência
34 TCS;

Botão ESC;

Monitorização da pressão dos pneus;

Sensor de pressão do ar condicionado;

Interruptor das luzes de marcha-atrás;

Espelho com escurecimento automático;

Botão START-STOP;

Controlo do aquecimento dos bancos traseiros;

Sensor do ar condicionado;

Travão de estacionamento;

Interruptor das luzes.
35 Ajuste do alcance dos faróis;

Faróis AFS;

Conector de diagnóstico;

Câmara;

Radar.
36 Farol direito
37 Farol esquerdo
38 Engate de reboque – contacto na tomada
39 Fecho centralizado – porta do passageiro e porta traseira direita, espelho
40 Tomada de 12 V.
41 Pré-tensor do cinto de segurança direito
42 Tampa da bagageira;

Lava-faróis;

Lava-para-brisas.
43 Faróis de xénon;

Iluminação discreta.
44 Engate de reboque – contacto na tomada
45 Controlo do ajuste dos bancos
46 Tomada de 230 V.
47 Limpa-vidros traseiro
48 Deteção de ângulo morto
49 Bobina do relé do motor de arranque;

Arranque do motor.
50 Abertura da tampa da bagageira
51 Aquecimento dos bancos traseiros
52 Arrefecimento dos bancos dianteiros
53 Relé de aquecimento do vidro traseiro
Compartimento do motor

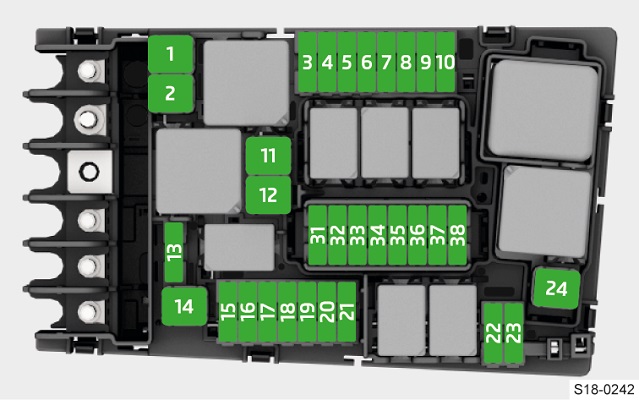

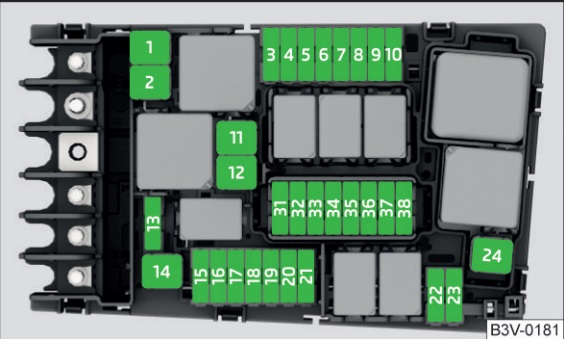

Diagrama de fusíveis para o arranque do motor no compartimento.

Leggere  Skoda Octavia iV Plug-in (2020-2021) – caixa de fusíveis

Atribuição dos fusíveis no compartimento do motor (2016)

Nº Descrição
Nº Descrição
1 ESC, travão
2 ESC
3 Unidade de controlo do motor
4 Ventoinha do radiador;

Válvula de controlo da pressão do combustível;

Relé de aquecimento elétrico auxiliar.
5 Bobina do relé de ignição
6 Sensor do travão
7 Radiador entupido
8 Sonda lambda
9 Bomba de líquido de refrigeração;

Bobina de ignição;

Aquecimento;

Fluxo de ar.
10 Bomba de combustível
11 Sistema de aquecimento elétrico auxiliar
12 Sistema de aquecimento elétrico auxiliar
13 Transmissão automática
14 Relé de aquecimento do para-brisas
15 Buzina
Nº Descrição
16 Arranque
17 ESC;

Unidade de controlo do motor;

Bobina do relé principal.
18 Barramento de dados;

Módulo de dados da bateria.
19 Limpa-para-brisas
20 Alarme
21 Não atribuído
22 Unidade de controlo do motor
23 Motor de arranque
24 Sistema de aquecimento elétrico
31 Não atribuído
32 Não atribuído
33 SCR
34 Não atribuído
35 Não atribuído
36 Não atribuído
37 Aquecimento auxiliar
38 Não atribuído

2017

Caixa de fusíveis no painel de instrumentos
Diagrama de fusíveis do módulo de dados da bateria no painel.

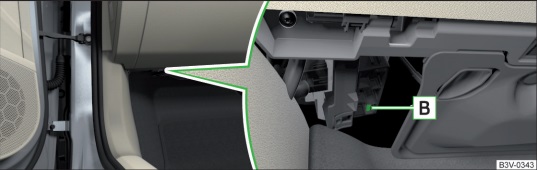

Esquema de fusíveis para o módulo de dados da bateria no painel.

Fusível da unidade multifunções (táxi) em veículo com volante à direita

Atribuição dos fusíveis no painel de instrumentos (2017)

Nº Descrição
Nº Descrição
1 Não atribuído
2 Não atribuído
3 Estabilizador de tensão para táxi
4 Volante aquecido
5 Barramento de dados
6 Transmissão automática
7 Ar condicionado;

Aquecimento;

Recetor de aquecimento remoto;

Para-brisas aquecido;

Para-brisas dianteiro aquecido;

Relógio.
8 Interruptor das luzes;

Sensor de chuva;

Conector de diagnóstico;

Travão de estacionamento;

Iluminação do painel de instrumentos;

Sensor do sistema de alarme.
9 Tomada USB
10 Ecrã de infoentretenimento;

Sintonizador de TV;

ExBoxM2 (aplicável à Coreia do Sul).
11 Pré-tensor do cinto de segurança esquerdo
12 Infoentretenimento
13 Ajuste do amortecedor
14 Ventilador de ar para ar condicionado;

Aquecimento.
15 Bloqueio eletrónico da direção
16 Cabine telefónica
17 Painel de instrumentos;

Conexão de emergência.
18 Câmara de marcha-atrás
19 Sistema KESSY
20 SCR
21 Tração às quatro rodas;

Compressor do ar condicionado (GreenLine).
22 Engate de reboque
23 Farol direito
24 Teto panorâmico deslizante e inclinável
25 Fecho centralizado –

porta do condutor e porta traseira esquerda;

Espelho exterior do lado do condutor –

aquecimento, função de rebatimento, ajuste da superfície do espelho
26 Bancos dianteiros aquecidos
Nº Descrição
27 Amplificador de áudio
28 Dispositivo removível – tomada elétrica
29 Alavanca de controlo sob o volante
30 Tomada de 12 V na bagageira
31 Lâmpada – esquerda
32 Assistência ao estacionamento (estacionamento assistido)
33 Interruptor do airbag para luzes de emergência
34 TCS;

ESC;

Indicador de perda de pressão dos pneus;

Ar condicionado;

Interruptor das luzes de marcha-atrás;

Espelho com escurecimento automático;

START-STOP;

Bancos traseiros aquecidos;

Travão de estacionamento;

Interruptor das luzes.
35 Faróis AFS;

Conector de diagnóstico;

Câmara;

Radar;

Estabilizador de tensão para táxi.
36 Farol direito
37 Farol esquerdo
38 Dispositivo removível – tomada elétrica
39 Fecho centralizado –

porta do passageiro dianteiro e porta traseira direita;

Espelhos do lado do passageiro –

aquecimento, função de rebatimento do espelho, ajuste da superfície do espelho.
40 Tomada de 12 V.
41 Pré-tensor do cinto de segurança direito
42 Tampa da bagageira;

Lava-faróis;

Lava-para-brisas.
43 Amplificador de áudio
44 Dispositivo removível – tomada elétrica
45 Bancos ajustáveis eletricamente
46 Tomada de 230 V.
47 Limpa-vidros traseiro
48 Deteção de ângulo morto
49 Arranque do motor;

Interruptor do pedal da embraiagem.
50 Abertura da tampa da bagageira
51 Aquecimento dos bancos traseiros
52 Bancos dianteiros aquecidos
53 Aquecimento do vidro traseiro
Compartimento do motor
Diagrama de fusíveis do interruptor do pedal da embraiagem no motor.

Leggere  Skoda Octavia IV (2020-2021) – caixa de fusíveis

Atribuição dos fusíveis no compartimento do motor (2017)

Nº Descrição
Nº Descrição
1 ESC;

Travão de estacionamento.
2 ESC
3 Sistema de gestão do motor
4 Ventoinha do radiador;

Válvula de controlo da pressão do combustível;

Relé de aquecimento elétrico.
5 Ignição
6 Sensor do travão
7 Tampa do radiador;

Bomba de líquido de refrigeração.
8 Sonda lambda
9 Bomba de líquido de refrigeração;

Ignição;

Aquecedor, medidor de fluxo de ar.
10 Bomba de combustível
11 Sistema de aquecimento elétrico
12 Sistema de aquecimento elétrico
13 Transmissão automática
14 Para-brisas aquecido
15 Buzina
Nº Descrição
16 Ligado
17 ESC;

Unidade de controlo do motor;

Bobina do relé principal.
18 Barramento de dados;

Módulo de dados da bateria.
19 Limpa-para-brisas
20 Alarme antirroubo
21 Não atribuído
22 Sistema de gestão do motor;

Estabilizador de tensão em táxis.
23 Motor de arranque
24 Sistema de aquecimento elétrico
31 Não atribuído
32 Não atribuído
33 SCR
34 Não atribuído
35 Não atribuído
36 Não atribuído
37 Aquecimento auxiliar
38 Não atribuído

2018, 2019

Caixa de fusíveis no painel de instrumentos

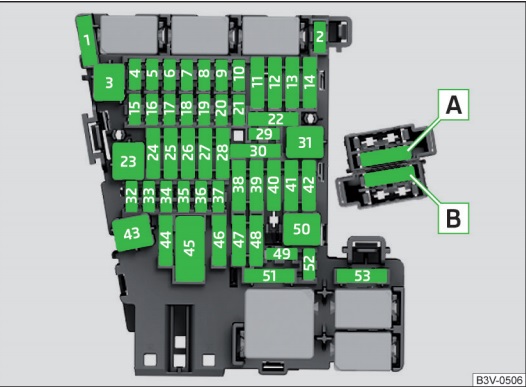

Diagrama de fusíveis do estabilizador de tensão para táxis no painel.

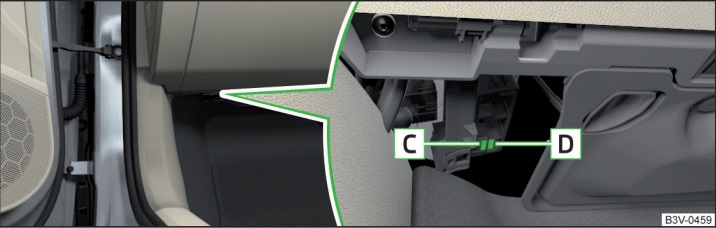

Esquema de fusíveis do estabilizador de tensão para táxis no painel.

Fusível para a função de carregamento USB e para a unidade multifunções (táxi) em veículo com volante à direita

Atribuição dos fusíveis no painel de instrumentos (2018, 2019)

Número Descrição
Número Descrição
1 2018: não atribuído
2019: SCR (AdBlue)
2 2018: volante aquecido
2019: volante aquecido
3 2018: Estabilizador de tensão para táxis
2019: não atribuído
4 2018: volante aquecido
2019: alarme antirroubo
5 Barramento de dados
6 Transmissão automática
7 Ar condicionado;

Aquecimento;

Recetor para aquecimento remoto;

Para-brisas aquecido;

Para-brisas dianteiro aquecido;

Relógio.
8 Interruptor das luzes;

Sensor de chuva;

Conector de diagnóstico;

Travão de estacionamento;

Iluminação ambiente;

Sensor do sistema de alarme;

Farol.
9 Tomada USB
10 Ecrã de infoentretenimento
11 Lanterna – esquerda
12 Infoentretenimento
13 Pré-tensor do cinto de segurança esquerdo
14 Ventilador de ar para ar condicionado;

Aquecimento.
15 Bloqueio eletrónico da direção
16 Cabine telefónica
17 Conjunto de indicadores, conexão de emergência
18 Câmara de estacionamento
19 Sistema KESSY
20 2018:

SCR (AdBlue);

2019:

SCR (AdBlue);

Sistema de travagem.
21 Tração às quatro rodas;

Compressor do ar condicionado (GreenLine)
22 Engate de reboque
23 Teto panorâmico deslizante e inclinável
24 Lanterna – direita
25 Fecho centralizado –

porta do condutor e porta traseira esquerda;

Espelho exterior do lado do condutor –

aquecimento, função de rebatimento do espelho, ajuste da superfície do espelho.
26 Bancos dianteiros aquecidos
27 Faróis de xénon;

Iluminação interior.
28 Engate de reboque
Nº Descrição
29 Alavanca de controlo sob o volante
30 2018: Ajuste do amortecedor
2019: Não atribuído
31 2018: não atribuído
2019: Abertura da tampa da bagageira
32 Assistência ao estacionamento (estacionamento assistido)
33 Interruptor do airbag para luzes de emergência
34 TCS;

ESC;

Monitorização da pressão dos pneus;

Ar condicionado;

Interruptor das luzes de marcha-atrás;

Espelho com escurecimento automático;

START-STOP;

Bancos traseiros aquecidos;

Travão de estacionamento;

Interruptor das luzes.
35 Conector de diagnóstico;

Câmara;

Sensor de radar;

Estabilizador de tensão para táxi.
36 Farol direito
37 Farol esquerdo
38 Engate de reboque
39 Fecho centralizado –

porta do passageiro dianteiro e porta traseira direita;

Espelhos do lado do passageiro –

aquecimento, função de rebatimento do espelho, ajuste da superfície do espelho.
40 Tomada de 12 V.
41 Pré-tensor do cinto de segurança direito
42 Tampa da bagageira;

Lava-faróis;

Lava-para-brisas.
43 Amplificador de áudio
44 Engate de reboque
45 Bancos ajustáveis eletricamente
46 Tomada de 230 V.
47 Limpa-vidros traseiro
48 Deteção de ângulo morto
49 Arranque do motor;

Interruptor do pedal da embraiagem.
50 2018: Abertura da tampa da bagageira
2019: Não atribuído
51 Bancos traseiros aquecidos;

Ecrã traseiro;

Ar condicionado traseiro.
52 2018: Bancos dianteiros aquecidos
2019: Ajuste dos amortecedores (suspensão adaptativa)
53 Aquecimento do vidro traseiro
A 2018: Unidade multifunções para táxi – LHD

2019: Ventilação dos bancos dianteiros – volante à esquerda
B Carregamento USB – LHD
C Carregamento USB – RHD
D 2018: Unidade multifunções para táxi – RHD

2019: Ventilação dos bancos dianteiros – volante à direita
Compartimento do motor
Diagrama de fusíveis da ventilação dos bancos dianteiros (volante à direita).

Atribuição dos fusíveis no compartimento do motor (2018, 2019)

Nº Descrição
Nº Descrição
1 ESC;

Travão de estacionamento.
2 ESC
3 Sistema de gestão do motor
4 2018:

Ventoinha do radiador;

Válvula de controlo da pressão do combustível;

Aquecimento elétrico auxiliar;

Elementos do motor;

2019:

Ventoinha do radiador;

Válvula de controlo da pressão do combustível;

Aquecimento elétrico auxiliar;

Sistema de velas de incandescência;

Medidor de massa de ar;

Elementos do motor.
5 Ignição, elementos do motor
6 Sensor do travão
7 2018:

Tampa do radiador;

Bomba de líquido de refrigeração;

Elementos do motor

2019:

Tampa do radiador;

Bomba de líquido de refrigeração;

Ventilação do cárter de óleo;

Elementos do motor.
8 Sonda lambda;

Sensor NOx.
9 2018:

Bomba de líquido de refrigeração;

Ignição;

Aquecedor;

Fluxo de ar;

Elementos do motor;

2019:

Bomba de líquido de refrigeração;

Ignição;

Elementos do motor.
10 Bomba de combustível
11 Sistema de aquecimento elétrico auxiliar
12 Sistema de aquecimento elétrico auxiliar
13 2018: Transmissão automática

2019: Bomba de óleo para transmissão automática
14 Para-brisas aquecido
15 Buzina
Nº Descrição
16 Ligado
17 ESC;

Unidade de controlo do motor;

Bobina do relé principal.
18 Barramento de dados;

Módulo de dados da bateria.
19 Limpa-para-brisas
20 2018: Alarme antirroubo

2019: Não atribuído
21 2018: não atribuído

2019: Transmissão automática
22 Sistema de gestão do motor;

Estabilizador de tensão em táxis.
23 Motor de arranque
24 Sistema de aquecimento elétrico
31 Não atribuído
32 Não atribuído
33 2018: Bomba de óleo para transmissão automática

2019: Não atribuído
34 Não atribuído
35 Não atribuído
36 2018: SCR (AdBlue)

2019: não atribuído
37 Aquecimento auxiliar
38 Não atribuído

Skoda Superb – diagrama da caixa de fusíveis

Ano de produção: 2020, 2021.

O fusível do isqueiro (tomada de corrente) no Skoda Superb é o fusível 40 na caixa de fusíveis da cabine.

2020

Fusíveis no painel de instrumentos

Fusível 40 do isqueiro (tomada de corrente) no Skoda Superb.
Detalhe do fusível 40 do isqueiro na caixa de fusíveis da cabine.
Localização do fusível 40 do isqueiro no painel de instrumentos.
Vista aproximada do fusível 40 do isqueiro no Skoda Superb.
Identificação do fusível 40 do isqueiro na caixa de fusíveis interna.

Fusíveis adicionais sob o porta-luvas do lado do passageiro para veículos com volante à direita.

Número Descrição
Número Descrição
1 SCR (AdBlue®)
2 Aquecimento do volante
3 Não utilizado
4 Sistema de alarme
5 Barramento de dados
6 Transmissão automática
7 Ar condicionado; Aquecimento; Recetor de aquecimento auxiliar; Aquecimento do para-brisas e do vidro traseiro; Relógio; Controlo pneumático.
8 Interruptor das luzes; Sensor de chuva; Tomada de diagnóstico; Travão de estacionamento; Iluminação ambiente; Sensor do sistema de alarme; Faróis dianteiros.
9 Portas USB
10 Ecrã do sistema de infoentretenimento
11 Iluminação do veículo – lado esquerdo
12 Sistema de infoentretenimento
13 Pré-tensores dos cintos de segurança – lado esquerdo
14 Ar condicionado e aquecimento
15 Bloqueio eletrónico da direção
16 Phonebox
17 Painel de instrumentos; Número de emergência.
18 Câmara traseira; Sistema de visão da área (Area View).
19 KESSY (sistema de fecho centralizado e arranque sem chave)
20 SCR (AdBlue®)
21 Tração às quatro rodas
22 Engate de reboque
23 Teto panorâmico deslizante
24 Iluminação do veículo – lado direito
25 Fecho centralizado + controlo dos vidros (porta dianteira esquerda e porta traseira esquerda); Espelho exterior do lado esquerdo (aquecimento, função de rebatimento, ajuste da superfície do espelho).
26 Aquecimento dos bancos dianteiros
27 Iluminação interior
Número Descrição
28 Engate de reboque
29 Alavanca de controlo sob o volante
30 Não utilizado
31 Abertura da bagageira
32 Sistema de sensores de estacionamento; Assistente de estacionamento.
33 Airbag; Interruptor das luzes de emergência.
34 ESC; ASR; Indicador de controlo da pressão dos pneus; Ar condicionado; Interruptor das luzes de marcha-atrás; Espelho interior com escurecimento automático; START-STOP; Bancos traseiros aquecidos; Travão de estacionamento; Interruptor das luzes.
35 Tomada de diagnóstico; Câmara; Sensor de radar; Deteção de “ângulo morto”.
36 Função de carregamento USB – para os bancos traseiros
37 Função de carregamento USB – no espelho interior
38 Engate de reboque
39 Fecho centralizado + controlo dos vidros (porta dianteira direita e porta traseira direita); Espelho exterior do lado direito (aquecimento, função de rebatimento, ajuste da superfície do espelho).
40 Tomada de 12 V
41 Pré-tensores dos cintos de segurança – lado direito
42 Tampa da bagageira; Sistema de limpeza dos faróis; Para-brisas dianteiro.
43 Amplificador de áudio
44 Engate de reboque
45 Bancos ajustáveis eletricamente
46 Tomada de 230 V
47 Limpa-vidros traseiro
48 Não utilizado
49 Arranque do motor; Interruptor do pedal da embraiagem.
50 Não utilizado
51 Aquecimento dos bancos traseiros
52 Ajuste do amortecedor (suspensão adaptativa)
53 Aquecimento do vidro traseiro
A Ventilação do banco dianteiro – volante à esquerda
B Ventilação do banco dianteiro – volante à direita

Fusíveis no compartimento do motor

Fusíveis adicionais sob o porta-luvas para veículos com volante à direita.
Localização dos fusíveis adicionais no compartimento do motor (volante à direita).
Número Descrição
1 Sistema de assistência ESC; Travão de estacionamento.
2 Sistema de assistência ESC
3 Sistema de controlo do motor
4 Ventoinha do radiador; Válvula de regulação da pressão do combustível; Aquecimento elétrico auxiliar; Sistema de velas de incandescência; Medidor de fluxo de ar; Componentes do motor.
5 Componentes do motor
6 Não utilizado
7
8 Sonda Lambda; Sensor NOx.
9 Bomba de líquido de refrigeração; Ignição; Componentes do motor.

Diagrama de fusíveis e relés – Skoda Superb

Aplicável a veículos fabricados nos anos:

2022.

Fusíveis no painel de instrumentos

Acesso aos fusíveis – veículos com volante à esquerda

  • Abra o compartimento do passageiro do lado do condutor.
Acesso aos fusíveis do painel em veículos com volante à esquerda.
  • Segure e abra o compartimento lateral na área A.
  • Substitua o fusível.
  • Feche o compartimento do passageiro.

Acesso aos fusíveis – veículos com volante à direita

  • Abra o compartimento do passageiro do lado do passageiro.

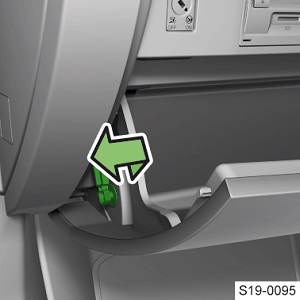

Acesso aos fusíveis do painel em veículos com volante à direita.
  • Solte o mecanismo de bloqueio do compartimento.
Procedimento de acesso aos fusíveis do painel (volante à direita).
  • Pressione as abas de bloqueio, o compartimento fechará.
  • Substitua o fusível.
  • Insira e bloqueie o mecanismo de bloqueio.
  • Feche o compartimento do passageiro.

Diagrama de fusíveis

Diagrama completo dos fusíveis do painel de instrumentos.

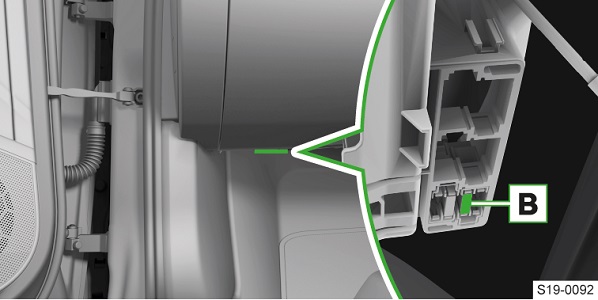

Esquema detalhado dos fusíveis do painel de instrumentos.
Fusíveis adicionais sob o compartimento do passageiro do lado do passageiro para veículos com volante à direita
Número Descrição
Número Descrição
1 SCR (AdBlue®)
2 Aquecimento do volante
3 Reserva
4 Sistema de alarme
5 Barramento de dados
6 Transmissão automática
7 Ar condicionado; Aquecimento; Recetor de aquecimento auxiliar; Aquecimento do para-brisas e do vidro traseiro; Relógio; Controlo da pressão dos pneus.
8 Interruptor das luzes; Sensor de chuva; Conector de diagnóstico; Travão de estacionamento; Iluminação ambiente; Sensor do sistema de alarme; Faróis dianteiros.
9 Conectores USB
10 Ecrã do sistema de infoentretenimento
11 Iluminação do veículo – lado esquerdo
12 Sistema de infoentretenimento
13 Pré-tensores dos cintos de segurança – lado esquerdo
14 Ar condicionado/aquecimento
15 Bloqueio eletrónico da direção
16 Phonebox
17 Painel de instrumentos, número de emergência
18 Câmara traseira; Vista da área (Area View).
19 KESSY (sistema de fecho centralizado e arranque sem chave)
20 SCR (AdBlue®)
21 Tração às quatro rodas
22 Engate de reboque
23 Teto panorâmico deslizante
24 Iluminação do veículo – lado direito
25 Fecho centralizado + controlo dos vidros – porta dianteira esquerda e porta traseira esquerda; Espelho retrovisor esquerdo (aquecimento, função de rebatimento, ajuste da superfície do espelho).
26 Aquecimento dos bancos dianteiros
27 Iluminação interior
Número Descrição
28 Engate de reboque
29 Alavanca de controlo sob o volante
30 Reserva
31 Abertura da bagageira
32 Sistema de sensores de estacionamento; Assistente de estacionamento.
33 Airbag; Interruptor das luzes de emergência.
34 ESC; ASR; Indicador de controlo dos pneus; Ar condicionado; Interruptor das luzes de marcha-atrás; Espelho com escurecimento automático; START-STOP; Bancos traseiros aquecidos; Travão de estacionamento; Interruptor das luzes.
35 Conector de diagnóstico; Câmara; Sensor de radar; Deteção de ângulo morto.
36 Função de carregamento USB – para os bancos traseiros
37 Função de carregamento USB – no espelho retrovisor
38 Engate de reboque
39 Fecho centralizado + controlo dos vidros – porta dianteira direita e porta traseira direita; Espelho retrovisor direito (aquecimento, função de rebatimento, ajuste da superfície do espelho).
40 Tomadas de 12 V
41 Pré-tensores dos cintos de segurança – lado direito
42 Tampa da bagageira; Sistema de limpeza dos faróis; Lava-faróis.
43 Amplificador de áudio
44 Engate de reboque
45 Bancos ajustáveis eletricamente
46 Tomada de 230 V
47 Limpa-vidros traseiro
48 Reserva
49 Arranque do motor; Interruptor do pedal da embraiagem.
50 Reserva
51 Aquecimento dos bancos traseiros
52 Ajuste do amortecedor (suspensão adaptativa)
53 Aquecimento do vidro traseiro
A Ventilação do banco dianteiro – volante à esquerda

Sobre o Skoda Superb (2015-2022)

O modelo Škoda Superb dos anos 2015 a 2022 representa uma limusina elegante e espaçosa que ganhou popularidade devido ao seu conforto e inovações técnicas. Este modelo está disponível com várias motorizações, incluindo motores a gasolina e a diesel, que oferecem uma combinação ideal de desempenho e economia. O Superb é conhecido pelo seu interior espaçoso, que oferece bastante espaço para passageiros e bagagem, e por tecnologias modernas, como sistemas avançados de assistência e infoentretenimento. O seu design combina elegância com dinamismo, tornando-o uma escolha atraente para quem procura um veículo fiável e elegante.

Diagrama da caixa de fusíveis do Skoda Superb

Esta página apresenta o diagrama da caixa de fusíveis para o modelo Škoda Superb, essencial para a identificação e substituição de fusíveis. Neste veículo, a caixa de fusíveis está geralmente localizada no compartimento do motor e no interior do veículo, mais frequentemente na área do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e o bom funcionamento da eletrónica do veículo.

Post correlati:

  1. Skoda Karoq (2019-2021) – caixa de fusíveis
  2. Skoda Kodiaq – Caixa de fusíveis
  3. Skoda Felicia – Caixa de fusíveis
  4. Skoda Fabia III (2020-2021) – caixa de fusíveis
  5. Skoda Kamiq (2020-2022) – caixa de fusíveis
  6. Skoda Yeti (desde 2009) – bateria
  7. Skoda Felicia I (1994-1998) – bateria
  8. Skoda Felicia II (1998-2001) – bateria
João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
