Renault Kadjar (2015-2022) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Kadjar (2015–2022), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Renault Kadjar (2015-2019) – diagrama da caixa de fusíveis
Ano de fabricação: 2015, 2016, 2017, 2018, 2019.
Localização da caixa de fusíveis
Compartimento do motor
A caixa de fusíveis está localizada sob o duto de ar.
Caixa de fusíveis nº 1 no compartimento de passageiros
Localizada no lado esquerdo do painel.

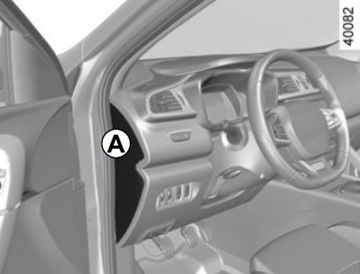

Veículos com volante à esquerda
Remova a tampa A com uma chave de fenda ou objeto similar.

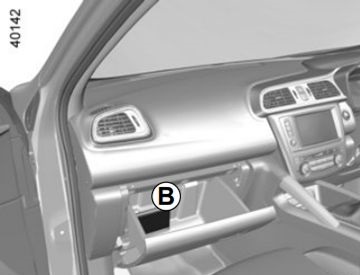

Veículos com volante à direita
Abra o porta-luvas e remova a tampa B.

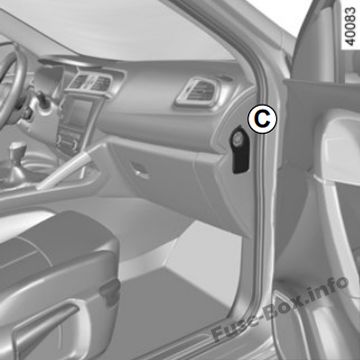

Caixa de fusíveis nº 2 no compartimento de passageiros
Os fusíveis no compartimento de passageiros C estão localizados no lado direito do painel.
Remova a tampa C com uma chave de fenda ou objeto similar.
Atribuição dos fusíveis
Seu diagrama pode variar!
Fusíveis
| Fusível | Descrição |
 |
Piscas |
 |
Luz de freio |
 |
Amplificador de áudio |
 |
Travamento/destravamento das portas |
 |
Faróis do limpador |
 |
Iluminação interna;
Espelho auxiliar; Sensor de chuva e luz; Espelhos retrovisores elétricos; Ar condicionado; Modo ECO. |
 |
Rádio;
Display multifuncional; Portas multimídia. |
 |
Controles no volante |
 |
Assentos aquecidos |
 |
Vidro traseiro aquecido |
 |
Espelho retrovisor elétrico |
 |
Porta de acessórios |
 |
Unidade central do compartimento de passageiros;
Limitador de velocidade; Controle de cruzeiro; Tomada de diagnóstico; Vidros elétricos; Tração nas quatro rodas (4WD). |
Diagrama de fusíveis e relés – Renault Kadjar
Aplica-se a veículos fabricados nos anos:
2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Fusível
| Símbolo | Descrição |
 |
Pisca |
 |
Luzes de freio |
 |
Amplificador de áudio |
 |
Bloqueio/desbloqueio das portas |
 |
Limpador de para-brisa |
 |
Iluminação interna;
Espelho externo; Sensor de chuva e luz; Espelhos retrovisores elétricos; Ar condicionado; Modo ECO. |
 |
Rádio;
Display multifuncional; Portas multimídia. |
 |
Controles no volante |
 |
Assentos aquecidos |
 |
Vidro traseiro aquecido |
 |
Espelho retrovisor elétrico |
 |
Tomadas para acessórios |
 |
Unidade central do compartimento de passageiros;
Limitador de velocidade/controle de cruzeiro; Tomadas de diagnóstico; Vidros elétricos; Tração nas quatro rodas (4WD). |
Sobre o Renault Kadjar (2015-2022)
O Renault Kadjar, lançado em 2015, é um SUV compacto que oferece uma combinação de estilo, conforto e praticidade. Este modelo é conhecido pelo seu design elegante e interior espaçoso, que proporciona bastante espaço para passageiros e bagagem. O Kadjar está disponível com várias motorizações, incluindo motores a gasolina e diesel, que se destacam pela eficiência no consumo de combustível e desempenho confiável. Graças às tecnologias avançadas e aos recursos de segurança, o Renault Kadjar é uma escolha popular entre os motoristas que procuram um veículo confiável e elegante para o uso diário e viagens mais longas.
Diagrama da caixa de fusíveis do Renault Kadjar
Esta página exibe o diagrama da caixa de fusíveis do Renault Kadjar, essencial para a identificação e manutenção dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo geralmente está localizada no interior, sob o painel, no lado do motorista, e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de sua disposição e funções.
