Neste artigo, você encontrará diagramas da caixa de fusíveis do Skoda Rapid (2012-2020), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Skoda Rapid (2012 – 2013) – schéma poistkovej skrinky

Rok výroby: 2012, 2013

Poistková skrinka v prístrojovej doske

Číslo	Spotrebiteľ
1	Kontaktný S.
2)	ZAČAŤ KONEC
3)	Súprava smeroviek, nastavenie intenzity svetlometov, telefón, snímač hladiny oleja
4	Elektronická riadiaca jednotka pre ABS / ESC
5	Benzínový motor: systém regulácie rýchlosti
6	Svetlo cúvania (manuálna prevodovka)
7	Zapaľovanie, riadiaca jednotka motora, automatická prevodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chladenia motora
9	Prevádzková kontrola vykurovania, elektronická riadiaca jednotka klimatizácie, kontrola parkovacej vzdialenosti, ovládanie okien, ventilátor chladenia motora, trysky ostrekovača
10	DC-DC konvertor
11	Nastavenie zrkadla
12	Riadiaca jednotka pre detekciu prívesu
13	Elektronický regulátor automatickej prevodovky, páka automatickej prevodovky
14	Svetlá a viditeľnosť
15	Nedelené
16	Posilňovač riadenia, tachometer, riadiaca jednotka motora
17	Rádio (ŠTART-STOP), oddelené denné svetlá
18	Ohrievač zrkadla
19	Vstup kľúča zapaľovania
20	Riadiaca jednotka motora, elektronická riadiaca jednotka palivového čerpadla, palivové čerpadlo
21	Svetlo cúvania (automatická prevodovka), hmlové svetlá s funkciou ROH
22	Ovládacie prvky vykurovania, elektronický regulátor klimatizačného systému, telefón, súprava smeroviek, snímač uhla riadenia, multifunkčný volant, blokovanie odnímateľného kľúča
23	Vnútorné osvetlenie, odkladacia schránka a batožinový priestor, bočné svetlá
24	Centrálna riadiaca jednotka
25	Nedelené
26	Stierač zadného okna
27	Nedelené
28	Benzínový motor: výfukový ventil, PTC ohrievač

29	Vstrekovanie, čerpadlo chladiacej kvapaliny
30	Čerpadlo paliva, zapaľovací systém, tempomat
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakom, regulačná ventil
33	Riadiaca jednotka motora
34	Riadiaca jednotka motora, vákuové čerpadlo
35	Osvetlenie spínača, osvetlenie evidenčného čísla, parkovacia svetlo, systém umývania svetlometov
36	Hlavný súbor
37	Zadné hmlové svetlo, DC-DC prevodník
38	Hmlové svetlá
39	Ventilátor vzduchu na vykurovanie
40	Nedelené
41	Vyhrievané predné sedadlá
42	Vyhrievanie zadného okna
43	Klaksón
44	Stierače
45	Zamknutie batožinového priestoru, centrálne zamykanie
46	Alarm
47	Zapaľovač, zásuvka v batožinovom priestore
48	ABS
49	Smerovky, brzdové svetlá
50	DC-DC prevodník, rádio
51	Elektrické okná (okno vodiča a zadné ľavé okno)
52	Elektrické okná (predné okno spolujazdca a zadné pravé okno)
53	Stierače čelného skla
54	Súprava ukazovateľov START-STOP, modul volantu, multifunkčný volant
55	Riadiaca jednotka pre automatickú prevodovku
56	Systém čistenia svetlometov
57	Svetlá na nízkom svetle na ľavej strane
58	Svetlá na nízkom svetle na pravej strane

Poistková skrinka v motorovom priestore

Číslo	Spotrebiteľ
1	Generátor
2)	Nedelené
3)	Vnútro vozidla (varianta 1)
	Napájanie pre poistkovú skrinku (varianta 2)
4	Elektrický pomocný ohrievač (varianta 1)
	Vnútro vozidla (varianta 2)
5	Vnútro
6	Ventilátor chladenia motora, riadiaca jednotka skupiny predohrevu
7	Elektrohydraulický posilovač riadenia
8	ABS
9	Ventilátor chladiča
10	Automatická prevodovka
11	ABS
12	Centrálny riadiaci modul
13	Systém elektrického pomocného vykurovania

Skoda Rapid (2014) – esquema de fusíveis

Ano de fabricação: 2014

Caixa de fusíveis no painel de instrumentos

Número	Consumidor
1	Contato S.
2)	INÍCIO FIM
3)	Conjunto de piscas, ajuste do fluxo dos faróis, telefone, sensor de nível de óleo, porta de diagnóstico
4	Unidade de controle ABS / ESC, sensor de ângulo de direção com interruptores
5	Motor a gasolina: sistema de controle de velocidade
6	Luz de ré (transmissão manual)
7	Ignição, unidade de controle do motor, transmissão automática
8	Interruptor do pedal do freio, interruptor da embreagem, ventilador de resfriamento do motor
9	Controle de operação do aquecimento, unidade de controle eletrônica do ar condicionado, controle de distância de estacionamento, controle de janelas, ventilador de resfriamento do motor, bicos de lavagem
10	Conversor DC-DC
11	Ajuste do espelho
12	Unidade de controle para detecção de reboque
13	Controlador eletrônico da transmissão automática, alavanca da transmissão automática
14	Controle do feixe dos faróis
15	Não atribuído
16	Direção assistida, sensor de velocidade, unidade de controle do motor, unidade de controle da bomba de combustível
17	Luzes diurnas / rádio para veículos com START-STOP
18	Aquecedor de espelho
19	Entrada da chave de ignição
20	Unidade de controle do motor, unidade de controle eletrônica da bomba de combustível, bomba de combustível
21	Luz de ré (transmissão automática), faróis de neblina com função ROH
22	Controles de aquecimento, unidade de controle eletrônica do ar condicionado, telefone, conjunto de piscas, sensor de ângulo de direção, volante multifuncional, trava para remoção da chave do painel de instrumentos, porta de diagnóstico
23	Iluminação interna, porta-luvas e porta-malas, luzes laterais
24	Unidade de controle central
25	Não atribuído
26	Limpador do vidro traseiro
27	Não atribuído
28	Motor a gasolina: válvula de escape, aquecedor PTC

29	Injeção, bomba de líquido de arrefecimento
30	Bomba de combustível, sistema de ignição, controle de cruzeiro
31	Sonda lambda
32	Bomba de combustível de alta pressão, válvula reguladora
33	Unidade de controle do motor
34	Unidade de controle do motor, bomba de vácuo
35	Iluminação do interruptor, iluminação da placa de matrícula, luz de estacionamento
36	Feixe principal
37	Luz de neblina traseira, conversor DC-DC
38	Faróis de neblina
39	Ventilador de ar para aquecimento
40	Não atribuído
41	Assentos dianteiros aquecidos
42	Aquecimento do vidro traseiro
43	Buzina
44	Limpadores de para-brisa
45	Fechamento do porta-malas, travamento central
46	Alarme
47	Acendedor de cigarros, tomada no porta-malas
48	ABS
49	Piscas, luzes de freio
50	Conversor DC-DC, rádio
51	Vidros elétricos (vidro do motorista e vidro traseiro esquerdo)
52	Vidros elétricos (vidro dianteiro do passageiro e vidro traseiro direito)
53	Limpadores de para-brisa
54	Conjunto de indicadores START-STOP, módulo do volante, volante multifuncional
55	Unidade de controle para transmissão automática
56	Sistema de limpeza dos faróis
57	Faróis baixos dianteiros do lado esquerdo
58	Faróis baixos dianteiros do lado direito

Caixa de fusíveis no compartimento do motor

Número	Consumidor
1	Gerador
2)	Não atribuído (versão 1), aquecedor elétrico auxiliar (versão 2)
3)	Interior (versão 1)
	Alimentação para a caixa de fusíveis (versão 2)
4	Aquecimento elétrico auxiliar (versão 1)
	Interior (versão 2)
5	Interior
6	Ventilador de resfriamento do motor, unidade de controle do grupo de aquecimento auxiliar
7	Direção assistida eletro-hidráulica
8	ABS
9	Ventilador do radiador
10	Transmissão automática
11	ABS
12	Módulo de controle central
13	Sistema de aquecimento elétrico auxiliar

Skoda Rapid (2014) – esquema de fusíveis

Ano de fabricação: 2014

Caixa de fusíveis no painel de instrumentos

Número	Consumidor
1	Contato S.
2)	INÍCIO FIM
3)	Conjunto de piscas, ajuste do fluxo dos faróis, telefone, sensor de nível de óleo, porta de diagnóstico
4	Unidade de controle ABS / ESC, sensor de ângulo de direção com interruptores
5	Motor a gasolina: sistema de controle de velocidade
6	Luz de ré (transmissão manual)
7	Ignição, unidade de controle do motor, transmissão automática
8	Interruptor do pedal do freio, interruptor da embreagem, ventilador de resfriamento do motor
9	Controle de operação do aquecimento, unidade de controle eletrônica do ar condicionado, controle de distância de estacionamento, controle de janelas, ventilador de resfriamento do motor, bicos de lavagem
10	Conversor DC-DC
11	Ajuste do espelho
12	Unidade de controle para detecção de reboque
13	Controlador eletrônico da transmissão automática, alavanca da transmissão automática
14	Controle do feixe dos faróis
15	Não atribuído
16	Direção assistida, sensor de velocidade, unidade de controle do motor, unidade de controle da bomba de combustível
17	Luzes diurnas / rádio para veículos com START-STOP
18	Aquecedor de espelho
19	Entrada da chave de ignição
20	Unidade de controle do motor, unidade de controle eletrônica da bomba de combustível, bomba de combustível
21	Luz de ré (transmissão automática), faróis de neblina com função ROH
22	Controles de aquecimento, unidade de controle eletrônica do ar condicionado, telefone, conjunto de piscas, sensor de ângulo de direção, volante multifuncional, bloqueio para remoção da chave do painel de instrumentos, porta de diagnóstico
23	Iluminação interna, porta-luvas e porta-malas, luzes laterais
24	Unidade de controle central
25	Não atribuído
26	Limpador do vidro traseiro
27	Não atribuído
28	Motor a gasolina: válvula de escape, aquecedor PTC

29	Injeção, bomba de líquido de arrefecimento
30	Bomba de combustível, sistema de ignição, controle de cruzeiro
31	Sonda lambda
32	Bomba de combustível de alta pressão, válvula de pressão
33	Unidade de controle do motor
34	Unidade de controle do motor, bomba de vácuo
35	Iluminação do interruptor, iluminação da placa de matrícula, luz de estacionamento
36	Feixe principal
37	Luz de neblina traseira, conversor DC-DC
38	Faróis de neblina
39	Ventilador de ar para aquecimento
40	Não atribuído
41	Assentos dianteiros aquecidos
42	Aquecimento do vidro traseiro
43	Buzina
44	Limpadores de para-brisa
45	Travamento do porta-malas, travamento central
46	Alarme
47	Acendedor de cigarros, tomada no porta-malas
48	ABS
49	Piscas, luzes de freio
50	Conversor DC-DC, rádio
51	Vidros elétricos (vidro do motorista e vidro traseiro esquerdo)
52	Vidros elétricos (vidro dianteiro do passageiro e vidro traseiro direito)
53	Limpadores de para-brisa
54	Conjunto de indicadores START-STOP, módulo do volante, volante multifuncional
55	Unidade de controle para transmissão automática
56	Sistema de limpeza dos faróis
57	Faróis baixos dianteiros do lado esquerdo
58	Faróis baixos dianteiros do lado direito

Caixa de fusíveis no compartimento do motor

Número	Consumidor
1	Gerador
2)	Não atribuído (versão 1), aquecedor elétrico auxiliar (versão 2)
3)	Interior (versão 1)
	Alimentação para a caixa de fusíveis (versão 2)
4	Aquecimento elétrico adicional (versão 1)
	Interior (versão 2)
5	Interior
6	Ventilador de resfriamento do motor, unidade de controle do grupo de aquecimento auxiliar
7	Direção assistida eletro-hidráulica
8	ABS
9	Ventilador do radiador
10	Transmissão automática
11	ABS
12	Unidade de controle central
13	Sistema de aquecimento elétrico auxiliar

Skoda Rapid (2015) – esquema de fusíveis

Ano de fabricação: 2015

Caixa de fusíveis no painel de instrumentos

Número	Descrição
1	Contato S.
2)	INÍCIO FIM
3)	Conjunto de piscas, regulagem da iluminação dos faróis, telefone, sensor de nível de óleo, porta de diagnóstico, espelho retrovisor com escurecimento automático
4	Unidade de controle para ABS / ESC, sensor de ângulo de direção com interruptores
5	Motor a gasolina: sistema de controle de velocidade
6	Luz de ré (transmissão manual)
7	Ignição, unidade de controle do motor, transmissão automática
8	Interruptor do pedal do freio, interruptor da embreagem, ventilador de resfriamento do motor
9	Controle de operação para aquecimento, unidade de controle eletrônica do ar condicionado, controle de distância de estacionamento, controle de janelas, ventilador de resfriamento do motor, bicos de lavagem de vidro
10	Conversor DC-DC
11	Regulagem do espelho
12	Unidade de controle para detecção de reboque
13	Unidade de controle eletrônica da transmissão automática, alavanca da transmissão automática
14	Controle do feixe dos faróis
15	Não atribuído
16	Direção assistida, sensor de velocidade, unidade de controle do motor, unidade de controle da bomba de combustível
17	Luzes diurnas / rádio para veículos com START-STOP
18	Aquecedor de espelho
19	Entrada da chave de ignição
20	Unidade de controle do motor, unidade de controle eletrônica da bomba de combustível, bomba de combustível
21	Luz de ré (transmissão automática), faróis de neblina com função ROH
22	Controles de aquecimento, unidade de controle eletrônica do ar condicionado, telefone, conjunto de piscas, sensor de ângulo de direção, volante multifuncional, trava para remoção da chave, porta de diagnóstico, sensor de chuva
23	Iluminação interna, porta-luvas e porta-malas, luzes laterais
24	Unidade de controle central
25	Interruptor de luz
26	Limpador do vidro traseiro
27	Alavanca de controle sob o volante
28	Motor a gasolina: válvula de escape, aquecedor PTC

29	Injeção, bomba de líquido de arrefecimento
30	Bomba de combustível, sistema de ignição, controle de cruzeiro
31	Sonda lambda
32	Bomba de combustível de alta pressão, válvula de controle de pressão de combustível
33	Unidade de controle do motor
34	Unidade de controle do motor, bomba de vácuo
35	Iluminação do interruptor, iluminação da placa de matrícula, luz de estacionamento
36	Faróis de neblina, interruptor de luz
37	Luz de neblina traseira, conversor DC-DC
38	Faróis de neblina
39	Ventilador de ar para aquecimento
40	Não atribuído
41	Assentos dianteiros aquecidos
42	Aquecimento do vidro traseiro
43	Buzina
44	Limpadores de para-brisa
45	Travamento do porta-malas, travamento central
46	Alarme
47	Acendedor de cigarros
48	ABS
49	Piscas, luzes de freio
50	Conversor DC-DC, rádio
51	Vidros elétricos (vidro do motorista e vidro traseiro esquerdo)
52	Vidros elétricos (vidro dianteiro do passageiro e vidro traseiro direito)
53	Limpadores de para-brisa
54	Conjunto de indicadores START-STOP, módulo do volante, volante multifuncional
55	Unidade de controle para transmissão automática
56	Sistema de limpeza dos faróis
57	Faróis dianteiros e traseiros
58	Faróis dianteiros e traseiros

Caixa de fusíveis no compartimento do motor

Número	Descrição
1	ABS
2)	Ventilador do radiador
3)	Transmissão automática
4	ABS
5	Unidade de controle
6	Sistema de aquecimento elétrico

Skoda Rapid (2016) – esquema de fusíveis

Ano de fabricação: 2016.

O fusível do acendedor de cigarros (tomada de energia) no Skoda Rapid Spaceback (2016) é o fusível 44 na caixa de fusíveis do painel de instrumentos.

Caixa de fusíveis no painel de instrumentos

Nº	Descrição
1	Farol esquerdo
2)	Sistema de travamento central
3)	Relé de partida
4	Farol direito
5	Controle de janelas – módulo de controle
6	Unidade de controle – iluminação interna
7	Buzina
8	Engate de reboque – luz esquerda
9	Alavanca de controle sob o volante; Módulo do motor (apenas sem KESSY); Transmissão automática (apenas sem KESSY); Alavanca de câmbio da transmissão automática (apenas sem KESSY); ESC (apenas sem KESSY); Equipamento de reboque (apenas sem KESSY); Direção assistida (apenas sem KESSY).
10	Controle de janelas – traseira esquerda
11	Sistema de limpeza dos faróis
12	Rádio, display de navegação
13	Preparação para táxi
14	Alavanca de controle sob o volante; Interruptor de luzes; Trava para remoção da chave do painel de instrumentos (transmissão automática); Piscas; SmartGate; Sensor de chuva.
15	Ar condicionado; Alavanca de câmbio da transmissão automática; Terminal de diagnóstico.
16	Conjunto de indicadores
17	Sistema de alarme; Buzina.
18	Não atribuído
19	Não atribuído
20	Não atribuído
21	Não atribuído
22	Sistema de limpadores dianteiros e traseiros
23	Assentos dianteiros aquecidos
24	Ventilador do sistema de ar condicionado, aquecimento.
25	Não atribuído
26	Interruptor de aquecimento dos assentos dianteiros
27	Limpador traseiro
28	Não atribuído
29	Airbag

30	Vidros elétricos; Interruptores de luzes; Interruptores de luzes de ré; Ar condicionado; Assistente de estacionamento; Espelho externo; Alimentação para o painel de controle central; Alimentação para o painel de controles laterais; Espelho interno.
31	Bomba de combustível; Ventilador do radiador; Controle de cruzeiro; Bobina do relé dos limpadores dianteiros e traseiros.
32	Terminal de diagnóstico; Controle do fluxo dos faróis; Alavanca de controle sob o volante; Iluminação interna.
33	Bobina do relé de partida; Interruptor do pedal do freio.
34	Bicos aquecidos do limpador dianteiro
35	Não atribuído
36	Não atribuído
37	Radar
38	Não atribuído
39	Sistema de aquecimento elétrico auxiliar
40	Não atribuído
41	Aquecimento do vidro traseiro
42	Controle de janelas – passageiro dianteiro
43	Engate de reboque – contato na tomada
44	Acendedor de cigarros; Tomada de energia 12 V.
45	Controle de janelas – traseira direita
46	Limpador dianteiro e traseiro; Alavanca de controle sob o volante.
47	Engate de reboque – contato na tomada
48	Engate de reboque – luz direita
49	Bomba de combustível
50	Rádio
51	Aquecimento do espelho externo
52	KESSY
53	Bloqueio da direção (KESSY)
54	ABS ou ESC
55	Não atribuído
56	Não atribuído
57	Não atribuído
58	Não atribuído
59	Não atribuído

Esquema de fusíveis no compartimento do motor

Nº	Descrição
1	Ventilador do radiador
2)	Sistema de velas de incandescência
3)	ABS ou ESC
4	Aquecimento elétrico adicional – circuito 2
5	Aquecimento elétrico adicional – circuito 3
6	Transmissão automática
7	Unidade de controle do motor
8	Limpadores de para-brisa
9	Unidade de controle; Módulo de dados da bateria.

10	ABS ou ESC
11	Não atribuído
12	Peças do motor
13	Interruptor do pedal do freio
14	Elementos do motor; Bobina do relé da bomba de combustível; Ventilador do radiador; Bomba de resfriamento.
15	Unidade de controle do motor
16	Partida
17	Unidade de controle do motor
18	Elementos do motor; Bobinas do relé de aquecimento elétrico.
19	Sonda lambda
20	Sistema de velas de incandescência; Aquecimento da ventilação da base do motor.

Skoda Rapid (2017) – esquema de fusíveis

Ano de fabricação: 2017

Caixa de fusíveis no painel de instrumentos

Número	Aparelho
1	Luz – esquerda
2)	Travamento central, limpador dianteiro e traseiro (apenas com KESSY ou para-brisa aquecido)
3)	Ignição
4	Luz – direita
5	Controle de janelas – módulo de controle
6	Iluminação interna
7	Buzina
8	Engate de reboque – luz esquerda
9	Alavanca de controle sob o volante, módulo do motor (apenas sem KESSY), transmissão automática (apenas sem KESSY), ESC (apenas sem KESSY), equipamento de reboque (apenas sem KESSY), direção assistida (apenas sem KESSY)
10	Controle de janelas – traseira esquerda
11	Sistema de limpeza dos faróis
12	Display do sistema de áudio-navegação
13	Unidade multifuncional para veículos táxi
14	Alavanca de controle sob o volante, interruptor de luzes, bloqueio de remoção da chave (transmissão automática), piscas, SmartGate, sensor de chuva, câmera de ré
15	Ar condicionado, transmissão automática, porta de diagnóstico, para-brisa aquecido
16	Instrumento de medição, conexão para aviso
17	Alarme anti-roubo, buzina
18	Aquecimento dos assentos traseiros
19	Não atribuído
20	Não atribuído
21	Não atribuído
22	Sistema de limpadores dianteiros e traseiros (sem KESSY ou sem para-brisa aquecido)
23	Assentos dianteiros aquecidos
24	Ventilador do sistema de ar condicionado, aquecimento
25	Não atribuído
26	Assentos dianteiros aquecidos
27	Limpador traseiro
28	Não atribuído
29	Airbag

30	Vidros elétricos, interruptores de luzes de ré, ar condicionado, assistente de estacionamento, ajustes dos espelhos externos, alimentação para a barra de botões centrais, alimentação para a barra de botões laterais, espelho retrovisor
31	Bomba de combustível, ventilador do radiador, controle de cruzeiro, limpador dianteiro e traseiro, interruptor de luzes
32	Porta de diagnóstico, ajuste da intensidade das luzes, alavanca de controle sob o volante, iluminação interna, estabilizador de tensão para veículos táxi
33	Partida do motor, interruptor do pedal do freio
34	Bicos aquecidos do limpador dianteiro
35	Não atribuído
36	Não atribuído
37	Radar
38	Não atribuído
39	Sistema de aquecimento elétrico auxiliar
40	Não atribuído
41	Aquecimento do vidro traseiro
42	Controle de janelas – passageiro dianteiro
43	Engate de reboque – contato na tomada
44	Acendedor de cigarros, tomada 12 V interna, tomada 12 V no porta-malas
45	Controle de janelas – traseira direita
46	Limpador dianteiro e traseiro, alavanca de controle sob o volante
47	Engate de reboque – tomada elétrica
48	Engate de reboque – luz direita
49	Bomba de combustível
50	Infotainment
51	Aquecimento do espelho externo
52	KESSY
53	Bloqueio da direção (KESSY)
54	ABS ou ESC
55	Não atribuído
56	Não atribuído
57	Não atribuído
58	Aquecimento dos assentos traseiros
59	Não atribuído

Caixa de fusíveis no compartimento do motor

Número	Consumidor
1	Ventilador do radiador
2)	Sistema de velas de ignição
3)	ABS ou ESC
4	Aquecimento elétrico, para-brisa aquecido
5	Aquecimento elétrico, para-brisa aquecido
6	Transmissão automática
7	Sistema de gerenciamento do motor
8	Limpadores de para-brisa
9	Módulo de dados da bateria

10	ABS ou ESC
11	Não atribuído
12	Injetores, válvula de dosagem de combustível, válvula de controle de pressão de combustível
13	Interruptor do pedal do freio
14	Bomba de combustível, ventilador do radiador, bomba de resfriamento
15	Sistema de gerenciamento do motor, estabilizador de tensão para veículos táxi
16	Motor de partida
17	Sistema de gerenciamento do motor
18	Aquecedor elétrico, válvula do coletor, regulador de sobrealimentação, temperatura do óleo, válvula para filtro de carvão ativado, válvula de controle de pressão do óleo
19	Sonda lambda
20	Sistema de velas de ignição, aquecedor de ventilação do bloco do motor

Esquema de fusíveis e relés – Skoda Rapid

Aplica-se a veículos fabricados nos anos:

2018, 2019.

O fusível 44 na caixa de fusíveis é responsável pelo acendedor de cigarros (tomadas de energia) no Skoda Rapid.

Cor do fusível	Ampere [A]
marrom claro	5
marrom escuro	7,5
vermelho	10
azul	15
amarelo	20
branco	25
verde	30
laranja	40

Esquema de fusíveis no painel de instrumentos

Veículos com volante à esquerda e à direita

Número	Descrição
Número	Descrição
1	Luz – esquerda
2	Travamento central; Limpador de para-brisa dianteiro e traseiro (apenas com KESSY ou para-brisa aquecido).
3	Partida
4	Luz – direita
5	Vidros elétricos – motorista
6	Iluminação interna
7	Buzina
8	Engate de reboque
9	Alavanca de controle sob o volante; Controle do motor (apenas sem KESSY); Transmissão automática (apenas sem KESSY); Transmissão automática (apenas sem KESSY); ESC (apenas sem KESSY); Engate de reboque (apenas sem KESSY); Direção assistida (apenas sem KESSY).
10	Vidros elétricos – traseiro esquerdo
11	Sistema de limpeza dos faróis
12	Display de informação e entretenimento
13	2018: Dispositivo multifuncional para veículos táxi; 2019: Não atribuído.
14	Alavanca de controle sob o volante; Interruptor de luzes; Trava para remoção da chave do painel de instrumentos (transmissão automática); Piscas; Sensor de chuva; Câmera de ré.
15	Ar condicionado; Transmissão automática; Interface de diagnóstico; Para-brisa aquecido.
16	Painel de instrumentos; Conexão de alarme.
17	Alarme anti-roubo; Buzina.
18	Aquecimento dos assentos traseiros
19	Não atribuído
20	Não atribuído
21	Não atribuído
22	Limpador de para-brisa dianteiro e traseiro (sem KESSY ou sem para-brisa aquecido)
23	Assentos dianteiros aquecidos
24	Ventilador para ar condicionado, aquecimento
25	Não atribuído
26	Assentos dianteiros aquecidos
27	Limpador traseiro
28	Não atribuído
29	Airbag

Número	Descrição
30	Vidros elétricos; Interruptores de luzes de ré; Sistema de ar condicionado; Assistente de estacionamento; Ajustes dos espelhos externos; Alimentação do painel de controle central; Alimentação do painel de controle lateral; Espelho interno; Interruptor de luzes de emergência.
31	Bomba de combustível; Ventilador do radiador; Controle de cruzeiro; Limpadores dianteiros e traseiros; Interruptor de luz.
32	Interface de diagnóstico; Ajuste dos faróis; Alavanca de controle sob o volante; Estabilizador de tensão para táxi.
33	Partida do motor; Interruptor do pedal do freio.
34	Bicos aquecidos para os limpadores dianteiros
35	Não atribuído
36	Função de carregamento USB
37	Radar
38	Não atribuído
39	2018: Sistema de aquecimento elétrico; 2019: Não atribuído.
40	Não atribuído
41	Aquecimento do vidro traseiro
42	Vidros elétricos – passageiro dianteiro
43	Engate de reboque
44	Acendedor de cigarros; Tomadas 12 V internas; Tomadas 12 V no porta-malas.
45	Vidros elétricos – traseiro direito
46	Limpadores dianteiros e traseiros; Alavanca de controle sob o volante.
47	Engate de reboque
48	Engate de reboque
49	Bomba de combustível
50	Infotainment
51	Aquecimento do espelho externo
52	KESSY
53	Bloqueio da direção (KESSY)
54	ABS ou ESC
55	Não atribuído
56	Não atribuído
57	Não atribuído
58	Aquecimento dos assentos traseiros
59	Não atribuído

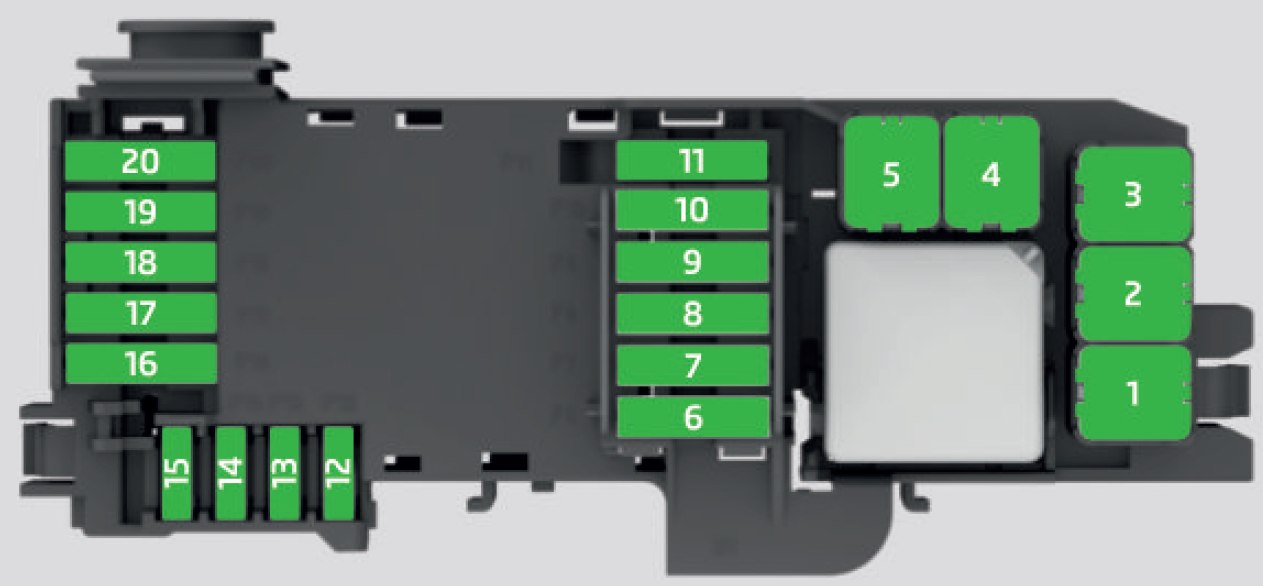

Esquema da caixa de fusíveis no compartimento do motor

Número	Descrição
Número	Descrição
1	Ventilador do radiador
2	2018: Sistema de velas de incandescência; 2019: Não atribuído.
3	ABS ou ESC
4	2018: Aquecimento elétrico adicional, para-brisa aquecido; 2019: Para-brisa aquecido.
5	2018: Aquecimento elétrico adicional, para-brisa aquecido; 2019: Para-brisa aquecido.
6	Transmissão automática
7	Sistema de gerenciamento do motor
8	Limpadores de para-brisa
9	Módulo de dados da bateria

Número	Descrição
10	ABS ou ESC
11	Não atribuído
12	2018: Injetores, válvula de combustível, válvula de controle de pressão de combustível; 2019: Injetores, válvula de combustível, válvula de controle de pressão de combustível, componentes do motor.
13	Interruptor do pedal do freio
14	2018: Bomba de combustível, ventilador do radiador, bomba de resfriamento, bomba de resfriamento; 2019: Bomba de combustível, ventilador do radiador, bomba de resfriamento, componentes do motor.
15	Sistema de gerenciamento do motor; Estabilizador de tensão para táxi.
16	Partida
17	Sistema de gerenciamento do motor
18	2018: Aquecedor elétrico, válvula do coletor, regulador de sobrealimentação, temperatura do óleo, válvula do filtro de carvão, válvula de controle de pressão do óleo; 2019: Válvula do coletor, válvula de descarga, temperatura do óleo, válvula do filtro de carvão, válvula de controle de pressão do óleo, componentes do motor.
19	Sonda lambda
20	2018: Sistema de velas de pré-aquecimento, aquecedor do bloco; 2019: Bobinas de ignição, componentes do motor.

Esquema de fusíveis e relés – Skoda Rapid

Refere-se a veículos fabricados nos anos:

2020.

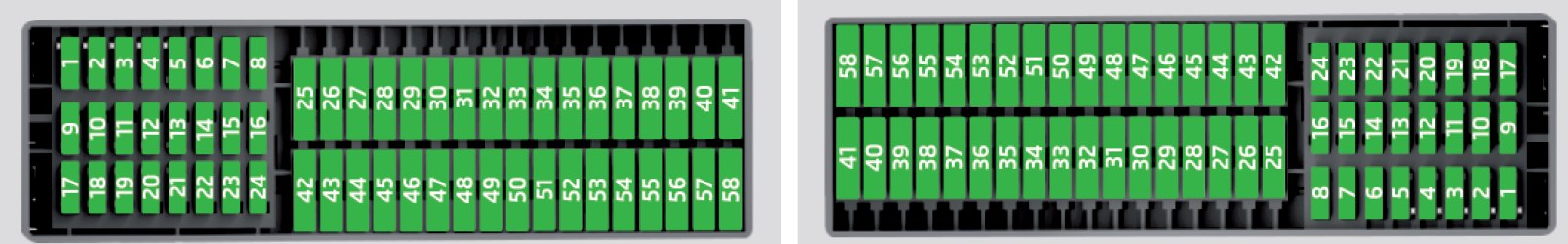

Caixa de fusíveis no painel de instrumentos

Veículos com volante à esquerda e à direita

Número	Descrição
Número	Descrição
1	Iluminação do veículo – lado esquerdo
2	Travamento central, limpadores dianteiros e traseiros (apenas com KESSY ou com aquecimento do para-brisa)
3	Partida
4	Iluminação do veículo – lado direito
5	Controle de janelas – motorista
6	Controlador BCM
7	Buzina
8	Barramento de dados
9	KESSY, alavanca de controle sob o volante, partida
10	Controle de janelas – traseira esquerda
11	Aquecimento do volante
12	USB dianteiro
13	Destravamento do porta-malas
14	Alavanca de controle sob o volante, interruptor de luzes, bloqueio de remoção da chave para partida (transmissão automática), conector de diagnóstico, sinal luminoso, sensor de chuva, sensor de luz, câmera de ré
15	Ar condicionado, transmissão automática, aquecimento do para-brisa, conector de diagnóstico
16	Painel de instrumentos, número de emergência
17	Sistema de alerta, buzina
18	Aquecimento dos assentos traseiros
19	Iluminação do veículo – lado esquerdo
20	Reserva
21	Reserva
22	Limpadores dianteiros e traseiros (sem KESSY / sem aquecimento do para-brisa)
23	Aquecimento dos assentos dianteiros
24	Ar condicionado/aquecimento
25	Reserva
26	Aquecimento dos assentos dianteiros
27	Limpador traseiro
28	Reserva
29	Airbag

Número	Descrição
30	Interruptor de luzes de ré, vidros elétricos, ajuste dos espelhos, interruptor de luzes de emergência, ar condicionado, assistente de estacionamento
31	Bomba de combustível, ventilador do radiador, interruptor de luzes, alavanca sob o volante
32	Conector de diagnóstico, ajuste dos faróis, alavanca de controle sob o volante
33	Interruptor do pedal do freio, partida do motor
34	Aquecimento dos bicos dos limpadores dianteiros
35	Interruptor intermitente do sistema de limpadores
36	USB traseiro
37	Radar
38	Reserva
39	Reserva
40	Barramento de dados
41	Aquecimento do vidro traseiro
42	Controle elétrico de janelas – passageiro
43	Faróis LED do veículo – lado direito
44	Acendedor de cigarros, tomada 12 V
45	Controle elétrico de janelas – traseira direita
46	Limpadores dianteiros e traseiros, alavanca de controle sob o volante
47	Reserva
48	Reserva
49	Bomba de combustível
50	Dispositivo de infotainment
51	Aquecimento dos espelhos externos
52	KESSY (sistema de travamento central e partida sem chave)
53	Bloqueio da coluna de direção (veículo com KESSY)
54	ESC
55	Reserva
56	Barramento de dados
57	Barramento de dados
58	Aquecimento dos assentos traseiros
59	Reserva

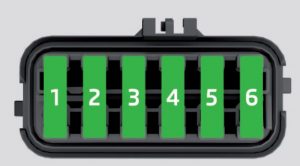

Caixa de fusíveis no compartimento do motor

Número	Descrição
1	Ventilador do radiador
2	Reserva
3	Sistema de assistência ESC
4	Aquecimento do para-brisa
5	Aquecimento do para-brisa
6	Transmissão automática
7

Sobre o Skoda Rapid (2012 – 2020)

O Škoda Rapid, fabricado entre 2012 e 2020, é um carro compacto que rapidamente se tornou popular entre os motoristas por sua confiabilidade e praticidade. Este modelo oferece um design elegante e um interior espaçoso, tornando-o ideal para famílias e indivíduos. O Škoda Rapid estava disponível com várias motorizações, incluindo motores a gasolina e diesel, permitindo aos clientes escolher de acordo com suas preferências e necessidades. Graças à sua economia e conforto, este modelo é frequentemente procurado no mercado de veículos usados.

Esquema da caixa de fusíveis do Skoda Rapid

Esta página exibe o esquema da caixa de fusíveis para o modelo Škoda Rapid, essencial para a manutenção e reparos corretos do veículo. A caixa de fusíveis neste modelo geralmente está localizada no interior do veículo, sob o painel de instrumentos do lado do motorista, e também no compartimento do motor. Nossos diagramas mostram claramente os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do seu veículo, por isso é importante ter uma visão geral de sua configuração.
