Seat Alhambra (2011-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Seat Alhambra 2011–2021, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Seat Alhambra
Aplica-se a veículos fabricados nos anos:
2011, 2012, 2013, 2014, 2015.
O fusível do isqueiro (tomada de força) é o fusível 15 (dianteiro) e 31 (traseiro) de 15A na caixa de fusíveis do compartimento de passageiros.
Compartimento do motor

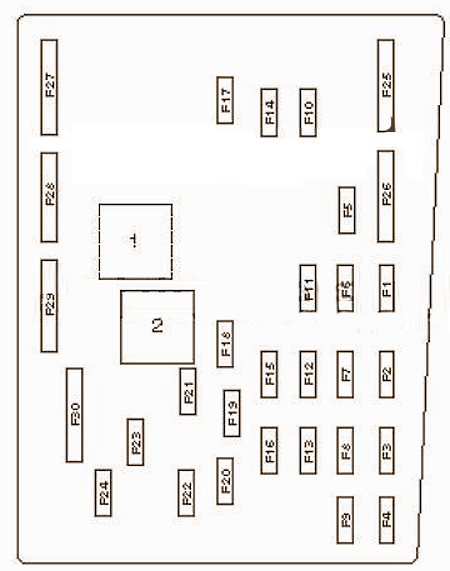

Diagrama da caixa de distribuição principal
| Número | Descrição | Amperagem [A] |
| F1 | Bloco estabilizador de tensão | 30 |
| F2 | Unidade de controle de alimentação a bordo | 30 |
| F3 | ABS/ESP | 30 |
| F4 | Unidade de controle de alimentação a bordo;
Circuito de alimentação; Iluminação esquerda. |
30 |
| F5 | Unidade de controle da bateria | 5 |
| F6 | Circuito de alimentação;
Iluminação direita. |
30 |
| F7 | Relé da buzina de dois tons;
Relé do para-brisa aquecido. |
25 |
| F8 | Amplificador de áudio | 30 |
| F9 | Sistema de áudio;
Navegação. |
20 |
| F10 | Gerenciamento do motor | 30 |
| F11 | Unidade de diagnóstico | 5 |
| F12 | Unidade mecatrônica DSG | 15 |
| F13 | Relé principal | 5 |
| F14 | Gerenciamento do motor | 10/30 |
| F15 | – | |
| F 16 | Gerenciamento do motor | 15/30 |
| F17 | 15/20 | |
| F18 | Bomba de combustível | 30 |
| F19 | Limpador de para-brisa | 30 |
| F20 | Relé da bomba de líquido de arrefecimento auxiliar | 15 |
| F21 | Aquecedor auxiliar | 20 |
| F22 | Relé de limpeza dos faróis | 20/30 |
| F23 | 15 | |
| F24 | 10 | |
| F25 | Sistema ABS/ESP | 40 |
| F26 | Unidade de controle do ventilador de ventilação | 40 |
| F27 | Circuitos principais de ignição | 50 |
| F28 | Vela de ignição | 50 |
| F29 | 40 | |
| F30 | Circuitos auxiliares | 50 |

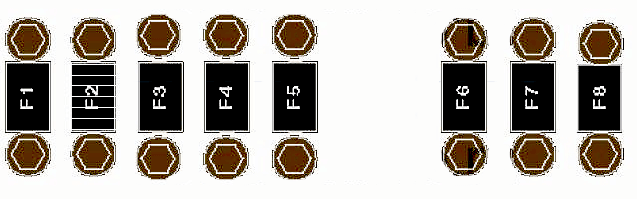

Diagrama de alimentação
| Número | Descrição | Amperagem [A] |
| 1 | Sistema de carregamento;
Alternador. |
150/200 |
| 2 | Direção assistida | 80 |
| 3 | Unidade de controle do ventilador de resfriamento do motor | 80 |
| 4 | 80 | |
| 5 | 100 | |
| 6 | Para-brisa aquecido | 50 |
| 7 | Aquecedor de líquido de arrefecimento | 70 |
| 8 | Fusível térmico 2. Porta deslizante traseira direita. Fusível térmico 1. Ajusta a posição do banco do motorista. Fusível térmico 1. Ajusta a posição do banco do passageiro dianteiro |
60 |
Sobre o Seat Alhambra (2011-2021)
O Seat Alhambra, produzido entre 2011 e 2021, é um espaçoso MPV familiar que oferece conforto e versatilidade para o uso diário. Este modelo é conhecido pelo seu generoso espaço interior, que permite uma viagem confortável para até sete passageiros. O Alhambra está equipado com várias motorizações, incluindo motores a gasolina e diesel, que proporcionam um desempenho equilibrado e um consumo de combustível eficiente. Entre as características distintivas estão também a tecnologia moderna e os elementos de segurança, que aumentam o conforto e a segurança nas estradas.
Diagrama da caixa de fusíveis do Seat Alhambra
Esta página exibe o diagrama da caixa de fusíveis para o modelo Seat Alhambra, que é essencial para a identificação e substituição de fusíveis. As localizações típicas da caixa de fusíveis neste carro incluem o espaço sob o painel e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que permite uma fácil orientação na manutenção do veículo. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos componentes elétricos do veículo.
