Renault Safrane (1992-2000) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Safrane (1992–2000), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Renault Safrane

Aplica-se a veículos fabricados nos anos:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 e 2000.

Cabine

A caixa de fusíveis principal está localizada no lado esquerdo do painel de instrumentos.

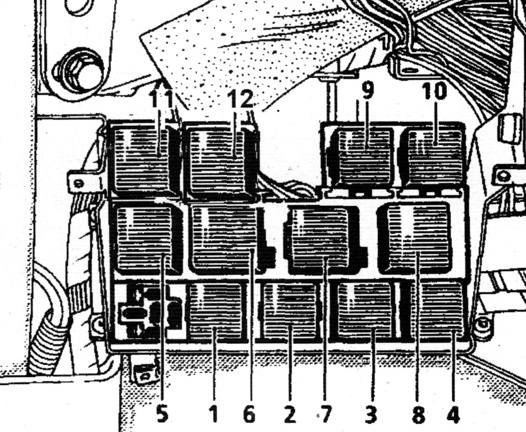

Relés

Descrição

1. Relé de distribuição de partida
2. Relé de aquecimento do vidro traseiro
3. Relé dos faróis de neblina dianteiros
4. Relé dia/noite
5. Lâmpada não apagada
6. Relé do limpador traseiro
7. Relé do limpador dianteiro
8. Ativa o sinal e o relé do alarme
9. Relé de trava de segurança para crianças
10. Relé do vidro elétrico

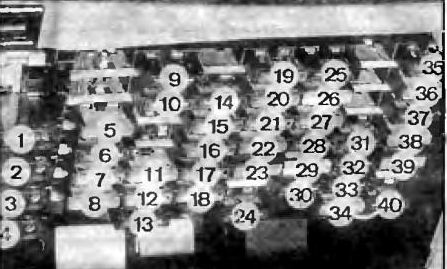

Caixa de fusíveis

Descrição

1. 40 Vidro elétrico dianteiro direito
2. 40 Vidro traseiro aquecido
3. 40 Vidro elétrico dianteiro esquerdo
4. 40 Ar condicionado
5. 25 Trava elétrica das portas
6. 10 Piscas, luzes de advertência
7. 20 Limpador dianteiro
8. 25 Memória de posição de ajuste do equipamento
9. 10 Iluminação de dimensões, reostato de iluminação, iluminação do painel de instrumentos e porta-luvas, controle dos faróis
10. 10 Iluminação lateral esquerda, isqueiro, rádio, seletor de transmissão automática, controle de aquecimento
11. 20 Ventiladores de aquecimento
12. 15 Sistema de ar condicionado
13. 10 Espelho elétrico, luzes de advertência, luz traseira;
14. 10 Espelhos aquecidos
15. 15 Piscas esquerdos, controle de corrente dos faróis;
16. 15 Pisca direito
17. 15 Farol direito
18. 15 Farol esquerdo
19. 15 Limpador traseiro, desembaçador do vidro traseiro, ventilador de aquecimento, iluminação interna, iluminação traseira, luz indicadora do seletor de transmissão automática
20. Isqueiro 20
21. 15 Suspensão controlada eletronicamente
22. 25 Lavador do para-brisa
23. 7.5 Acessórios
24. 10 Luzes de freio, interruptor dos piscas, controle de cruzeiro;
25. 30 Ajuste da posição do encosto e apoio de cabeça do passageiro dianteiro
26. 5 Direção assistida
27. 20 Proteção do funcionamento do motor
28. 10 ABS
29. 5 Transmissão automática, luzes de ré
30. 10 Painel de instrumentos, relé auxiliar, interruptor 4×4, interruptor S
31. 30 Ajuste da posição do banco traseiro direito
32. 30 Ajuste do banco traseiro esquerdo
33. 30 Ajuste da posição do banco do passageiro dianteiro
34. 25 Teto solar, bancos aquecidos, ergo malic
35. 10 Relógio, sinal acústico, sintetizador de voz
36. 25 Aviso acústico, unidade de alarme
37. 15 Iluminação interna, trava elétrica das portas, espelho retrovisor
38. 25 Faróis de neblina
39. 15 Controle de rádio e telefone
40. 10 Faróis de neblina

Motor

No compartimento do motor, a caixa de fusíveis está localizada no lado esquerdo.

Descrição

1. 40 Suspensão da direção
2. 60 ABS
3. 70 Pré-aquecimento do motor
4. 60 Ignição, piscas, telefone, trava das portas, luz de teto, relógio
5. 60 Aquecimento, corrente elétrica dos bancos, vidros elétricos
6. 60 Interruptor do dispositivo de segurança, luz lateral, luzes de advertência
7. 60 Ignição, limpadores, vedações, isqueiro
8. 40 Ventilador esquerdo do radiador
9. 40 Ventilador direito do radiador
10. 40 Piscas, lavador dos faróis

Sobre o Renault Safrane (1992-2000)

O Renault Safrane, produzido entre 1992 e 2000, é um automóvel elegante e confortável de classe média-alta, projetado com ênfase no conforto e na confiabilidade. Este modelo estava disponível com várias motorizações, incluindo motores a gasolina e diesel, que ofereciam diferentes potências e eficiências. O Safrane era conhecido por seu interior espaçoso e tecnologias avançadas para sua época, como sistemas de controle eletrônico e recursos de segurança avançados. Graças a essas características, tornou-se uma escolha popular para aqueles que procuravam um veículo confiável e confortável para viagens longas.

Diagrama da caixa de fusíveis do Renault Safrane

Esta página exibe o diagrama da caixa de fusíveis do Renault Safrane, que é essencial para identificar e substituir fusíveis, se necessário. Neste modelo, as caixas de fusíveis são tipicamente localizadas no interior do veículo, geralmente sob o painel de instrumentos ou perto do compartimento do motor. Nossos diagramas mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante sempre usar fusíveis com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo, e por isso é importante ter uma visão geral de sua disposição e função.
