Renault Megane I (1996-2003) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Mégane I (1996–2003), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Renault Megane I
Aplica-se a veículos fabricados nos anos:
1996, 1997, 1998, 1999, 2000, 2001, 2002 e 2003.
Motor

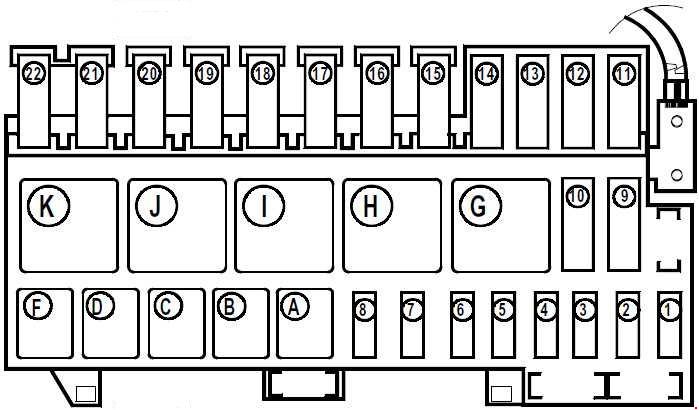

A unidade está localizada no compartimento do motor, à esquerda, ao lado da bateria.
Descrição
| A | Relé da bomba de combustível |
| B | Relé de controle do motor |
| C | Relé de aquecimento do líquido de arrefecimento 1 |
| D | Relé da embreagem eletromagnética do compressor do ar condicionado |
| F | Relé do motor de partida – transmissão automática |
| g | |
| h | |
| i | Relé de aquecimento do líquido de arrefecimento 2 |
| J | Relé do motor do ventilador de arrefecimento – alta velocidade |
| K | Relé do motor do ventilador de arrefecimento – baixa velocidade |
| 1 | (30A) Motor do ventilador de arrefecimento, aquecimento do filtro de combustível |
| 2 | (30A) Controle do motor |
| 3 | (7,5A) Ar condicionado |
| 4 | (3A) Sistema bicombustível |
| 5 | (7,5A) Sistema bicombustível |
| 6 | (7,5A) Sistema de controle da transmissão automática, motor de partida |
| 7 | (7.5) Airbag, sistema de controle do motor, aquecedor do filtro de combustível |
| 8 | (7,5A) Sistema bicombustível |
| 9 | Diodo do ar condicionado |
| 10 | Diodo do ar condicionado |
| 11 | (70A) Aquecedor do líquido de arrefecimento, velas de ignição |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor do ventilador de arrefecimento – 2ª velocidade, aquecedor do filtro de combustível |
| 15 | |
| 16 | (60A) Sistema de travagem antibloqueio (ABS) |
| 17 | |
| 18 | (60A) Para-brisa aquecido |
| 19 | (40A) Sistema de ar condicionado |
| 20 | (60A) Módulo de controle multifuncional 1 |
| 21 | (60A) Caixa de fusíveis / relé, painel de instrumentos 2 |
| 22 | (60A) Sistema antifurto, buzina, interruptor de luz |
Cabine

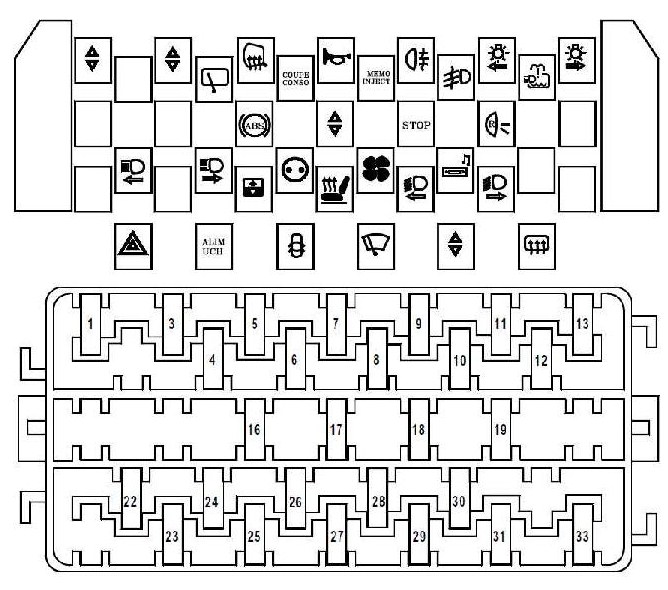

Localizado à esquerda da coluna de direção, sob a tampa protetora.
Descrição
- (25A) Motor do elevador da porta traseira esquerda
- –
- (25A) Motor do elevador da porta traseira direita
- (15A) Limpador/lavador do vidro traseiro
- (7,5A) Espelhos laterais aquecidos
- (15A) Sistema de áudio, antena elétrica, espelhos externos elétricos
- (15A) Buzina
- Relé do motor do ventilador de arrefecimento, painel de instrumentos
- (5A) Faróis de nevoeiro traseiros
- (15A) Faróis de nevoeiro
- (7,5A) Luzes laterais dianteiras esquerdas / luzes laterais traseiras esquerdas
- (10A) Lavadores de faróis
- (7,5A) Luzes dianteiras direitas / luzes laterais traseiras direitas
- –
- –
- (5A) Sistema de travagem antibloqueio (ABS)
- (25A) Motor do elevador do vidro da porta dianteira direita
- (15A) Sistema de controle automático da transmissão, relé do motor do elevador do vidro, luzes de freio
- (15A) Módulo de controle multifuncional 1, luzes de ré
- –
- –
- (10A) Faróis altos (esquerdo)
- (25A) Motor do elevador do vidro da porta dianteira esquerda
- (10A) Faróis altos (direito)
- (20A) Ar condicionado, teto solar
- (10A) Conector de alimentação de acessórios
- (15A) Bancos aquecidos
- (20A) Aquecedor / ar condicionado
- (10A) Luzes de posição (esquerda)
- (15A) Sistema de áudio, fusível do acendedor de cigarros Renault Megan fase 1
- (10A) Lâmpada da luz de posição (direita)
- –
- Conexão – luzes

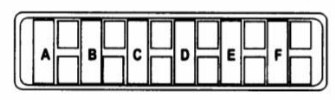

Linha inferior
Descrição
- A – (15A) Piscas / luzes de advertência
- B – (5A) Unidade de controle multifuncional 1
- C – (20A) Travamento central
- D – (20A) Limpador de para-brisa
- E – (25A) Vidros elétricos
- F – (30A) Espelhos laterais aquecidos, vidro traseiro aquecido

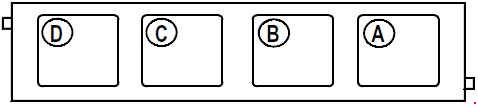

Atrás da caixa de fusíveis, os seguintes relés também podem estar localizados:
Descrição
| A | Relé da bomba de lavagem dos faróis |
| b | Relé das luzes diurnas – faróis |
| C | Relé das luzes diurnas – luz dianteira/traseira |
| D | Relé das luzes diurnas – relé principal |

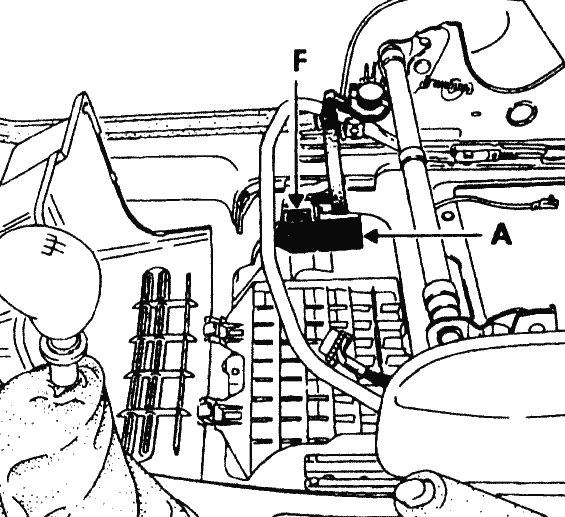

Também é possível localizar alguns elementos de fusíveis e relés sob o banco do passageiro: A – conector de alimentação, F – fusíveis.
Sobre o Renault Megane I (1996-2003)
O Renault Megane I, produzido entre 1996 e 2003, é um carro compacto que se tornou popular devido à sua confiabilidade e praticidade. Este modelo estava disponível em várias versões de carroceria, incluindo hatchback, sedan, cupê e perua. O Renault Megane I oferecia uma ampla gama de motores, desde gasolina com volume de 1,4 a 2,0 litros, até motores diesel com volume de 1,9 litros. Graças ao seu design elegante e interior confortável, tornou-se popular entre os motoristas que procuravam um veículo confiável e econômico.
Diagrama da caixa de fusíveis do Renault Megane I
Esta página exibe o diagrama da caixa de fusíveis do Renault Megane I, que é essencial para a manutenção adequada do sistema elétrico do veículo. Neste modelo, a caixa de fusíveis geralmente está localizada no interior do veículo, especificamente sob o painel de instrumentos do lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo e o bom funcionamento de seus componentes elétricos.
