Renault Megane Scenic 1 – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Mégane Scénic I, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
1998, 1999, 2000, 2001, 2002 e 2003
Compartimento do motor

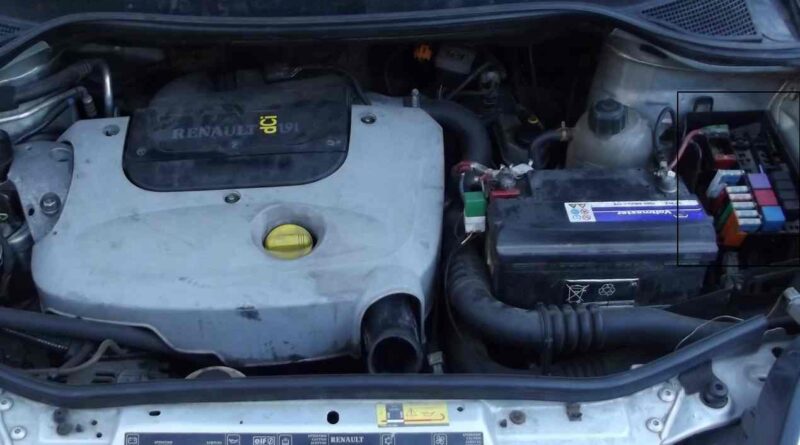

No compartimento do motor, a unidade está localizada no lado esquerdo, ao lado da bateria.

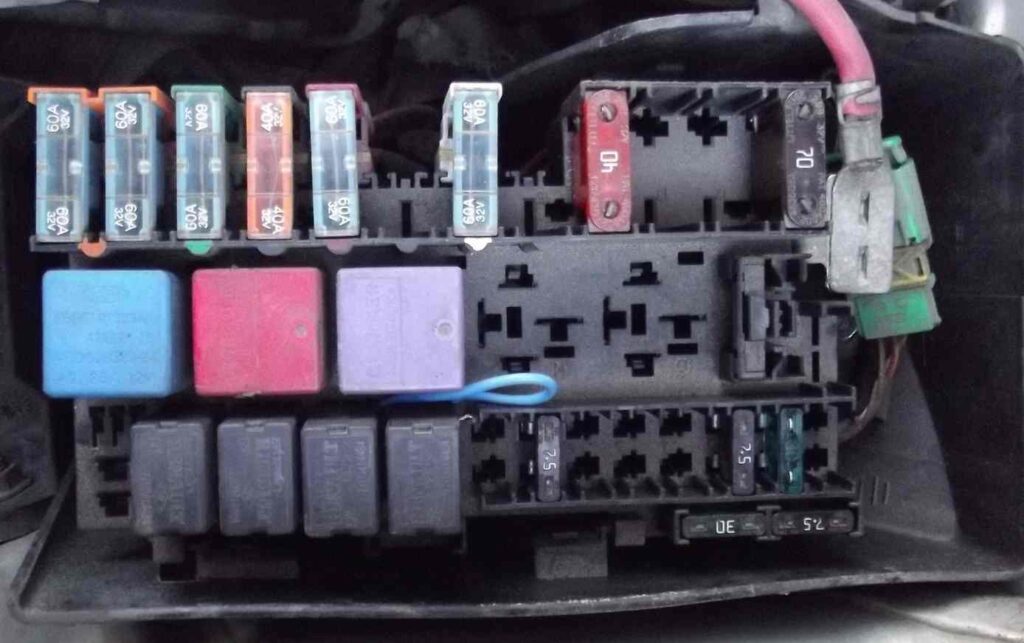

Possíveis variantes de sua implementação.
Opção foto 1

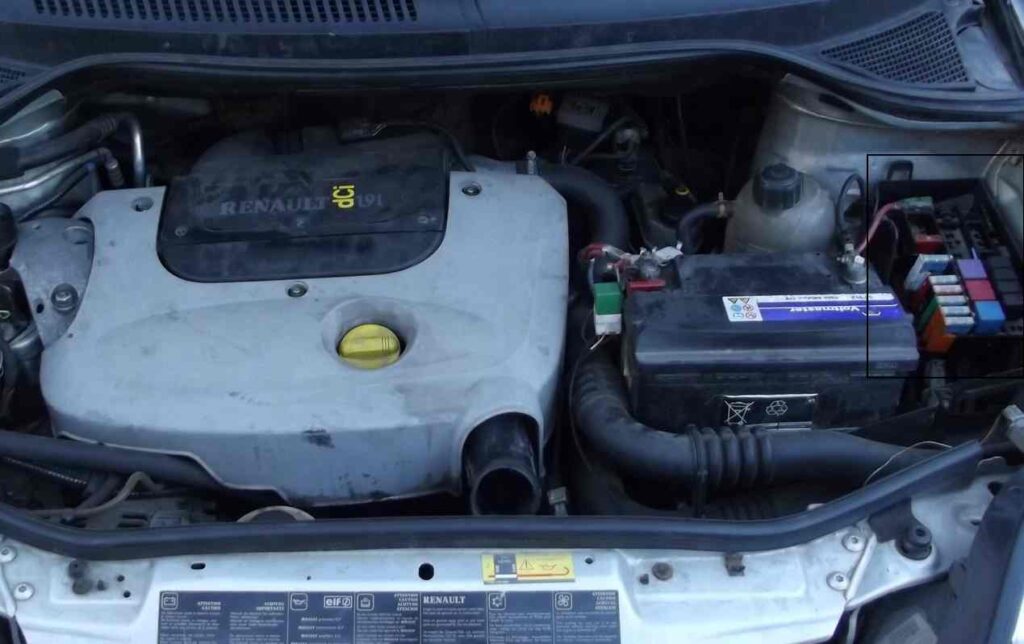

Opção foto 2

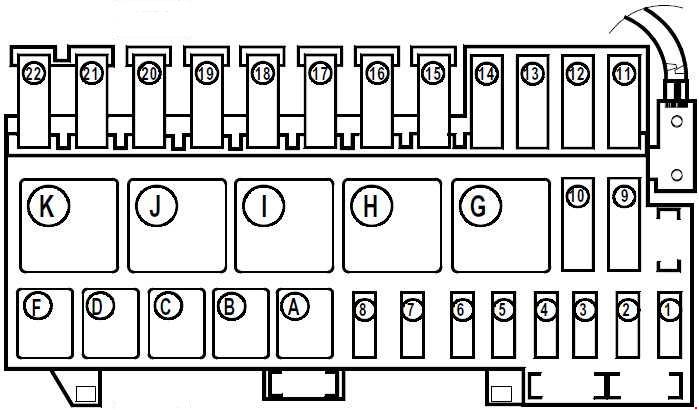

Diagrama
Funções
| A | Relé da bomba de combustível |
| b | Relé de controle do motor |
| C | Relé do aquecedor do líquido de arrefecimento 1 |
| D | Relé da embreagem eletromagnética do compressor do ar condicionado |
| F | Relé do motor de partida – transmissão automática |
| g | |
| h | |
| i | Relé do aquecedor do líquido de arrefecimento 2 |
| J | Relé do motor do ventilador de arrefecimento – alta velocidade |
| K | Relé do motor do ventilador de arrefecimento – baixa velocidade |
| 1 | (30A) Motor do ventilador de arrefecimento, aquecedor do filtro de combustível |
| 2 | (30A) Controle do motor |
| 3 | (7,5A) Ar condicionado |
| 4 | (3A) Sistema bicombustível |
| 5 | (7,5A) Sistema bicombustível |
| 6 | (7,5A) Sistema de controle da transmissão automática, motor de partida |
| 7 | (7.5) Airbag, sistema de controle do motor, aquecedor do filtro de combustível |
| 8 | (7,5A) Sistema bicombustível |
| 9 | Diodo do ar condicionado |
| 10 | Diodo do ar condicionado |
| 11 | (70A) Aquecedor do líquido de arrefecimento, velas de ignição |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor do ventilador de arrefecimento – 2ª velocidade, aquecedor do filtro de combustível |
| 15 | |
| 16 | (60A) Sistema de travagem antibloqueio (ABS) |
| 17 | |
| 18 | (60A) Para-brisa aquecido |
| 19 | (40A) Sistema de ar condicionado |
| 20 | (60A) Módulo de controle multifuncional 1 |
| 21 | (60A) Caixa de fusíveis / relé, painel de instrumentos 2 |
| 22 | (60A) Sistema antifurto, buzina, interruptor de luz |
Compartimento de passageiros

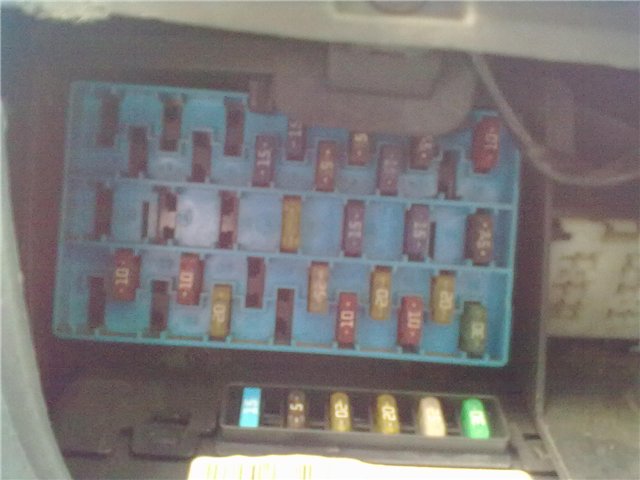

Localizado no lado esquerdo do volante, sob a tampa protetora.

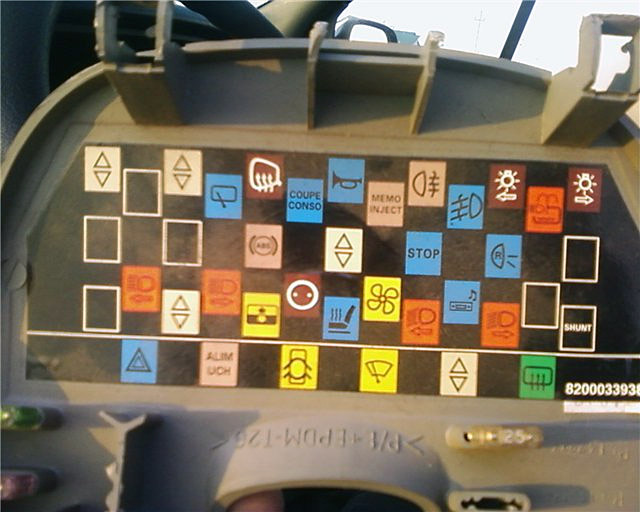

Na parte traseira da tampa, há um esquema atual dos fusíveis.

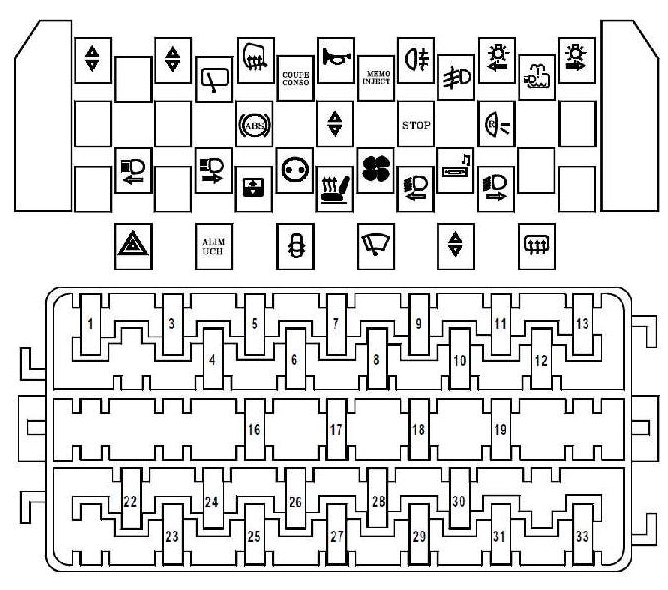

Diagrama
Finalidade
- (25A) Motor do vidro da porta traseira esquerda
- –
- (25A) Motor do vidro da porta traseira direita
- (15A) Limpador/esguicho do limpador traseiro
- (7,5A) Espelhos laterais aquecidos
- (15A) Sistema de áudio, antena elétrica, espelhos externos elétricos
- (15A) Buzina
- Relé do motor do ventilador de arrefecimento, painel de instrumentos
- (5A) Faróis de neblina traseiros
- (15A) Faróis de neblina
- (7,5A) Luzes de posição dianteiras esquerdas / luzes de posição traseiras esquerdas
- (10A) Lavador de faróis
- (7,5A) Luzes de posição dianteiras direitas / luzes de posição traseiras direitas
- –
- –
- (5A) Sistema de travagem antibloqueio (ABS)
- (25A) Motor do vidro da porta dianteira direita
- (15A) Sistema de controle automático da transmissão, relé do motor do vidro, luzes de freio
- (15A) Módulo de controle multifuncional 1, luzes de ré
- –
- –
- (10A) Farol alto (esquerdo)
- (25A) Motor do vidro da porta dianteira esquerda
- (10A) Farol alto (direito)
- (20A) Ar condicionado, teto solar
- (10A) Conector de alimentação para acessórios
- (15A) Bancos aquecidos
- (20A) Aquecedor / ar condicionado
- (10A) Luzes de clareamento (esquerda)
- (15A) Sistema de áudio, fusível do acendedor de cigarros Renault Megan fase 1
- (10A) Lâmpada da luz de clareamento (direita)
- –
- Conexão – faróis
O fusível número 30 é responsável pelo acendedor de cigarros.
Linha inferior

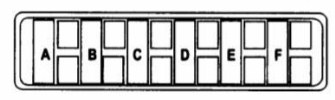

Diagrama
Circuitos protegidos
- A – (15A) Piscas / luzes de emergência
- B – (5A) Unidade de controle multifuncional 1
- C – (20A) Travamento central
- D – (20A) Limpador de para-brisa dianteiro
- E – (25A) Vidros elétricos
- F – (30A) Espelhos laterais aquecidos, vidro traseiro aquecido
Atrás da caixa de fusíveis, os seguintes relés também podem estar localizados:

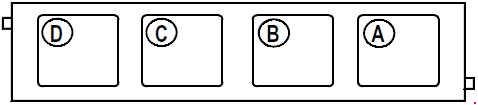

Diagrama
Finalidade
| A | Relé da bomba do lavador |
| b | Relé das luzes diurnas – faróis |
| C | Relé das luzes diurnas – luz dianteira/traseira |
| D | Relé das luzes diurnas – relé principal |

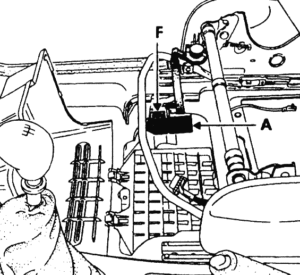

Também é possível localizar elementos individuais de fusíveis e relés sob o banco do passageiro: A – conector de alimentação, F – fusíveis.
