Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Captur II (2019–2022), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Diagrama de fusíveis e relés – Renault Captur II

Aplica-se a veículos fabricados nos anos:

2019, 2020, 2021, 2022.

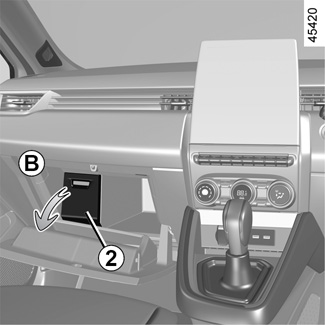

Caixa de fusíveis na cabine

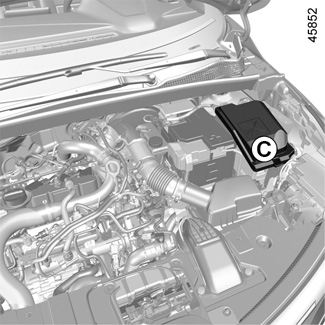

Caixa de fusíveis no compartimento do motor

Algumas funções são protegidas por fusíveis localizados no compartimento do motor na caixa C.

No entanto, devido ao acesso limitado a esses fusíveis, recomendamos que a substituição seja feita por um parceiro autorizado da marca.

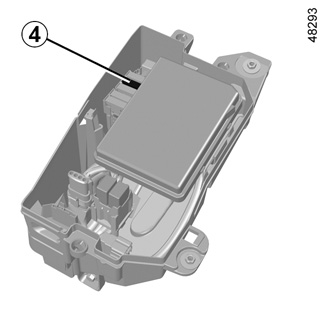

Fusível 4: interrupção do circuito GPL

Fusíveis

Símbolo	Descrição
	Piscas; Luzes de emergência; Terceira luz de freio.
	Luzes de freio, módulo combinado na cabine
	Amplificador de áudio
	Travamento/destravamento das portas
	Limpadores de para-brisa
	Iluminação interna; Espelho externo; Sensor de chuva e luz; Espelhos retrovisores elétricos; Ar condicionado; Modo ECO.
	Fundido para acessórios multimídia; Tela multimídia.
	Controles no volante
	Assentos aquecidos
	Vidro traseiro aquecido
	Espelhos retrovisores aquecidos
	Tomadas para acessórios
	Fundido para engate de reboque
	Sinal de aviso acústico

Sobre o Renault Captur II (2019-2022)

O Renault Captur II, lançado entre 2019 e 2022, é um SUV compacto que se destaca pelo design moderno e tecnologias avançadas. Este modelo oferece diversas opções de motorização, incluindo motores a gasolina e diesel, conhecidos pela sua eficiência e desempenho. O interior do veículo é espaçoso e flexível, permitindo viagens confortáveis para toda a família. O Captur II está equipado com os mais recentes recursos de segurança e um sistema de infoentretenimento que aumenta o conforto e a experiência de condução.

Diagrama da caixa de fusíveis do Renault Captur II

Esta página exibe o diagrama da caixa de fusíveis do Renault Captur II, essencial para a manutenção e reparos corretos do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel de instrumentos do lado do motorista, e outra pode estar no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que é crucial para a identificação e substituição dos fusíveis. Sempre use fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento importante que garante a proteção dos circuitos elétricos do seu veículo.
