Renault Trafic II (2001-2014) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Trafic II (2001–2014), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de caixas de fusíveis e relés – Renault Trafic II
Aplica-se a veículos fabricados nos anos:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 e 2014.

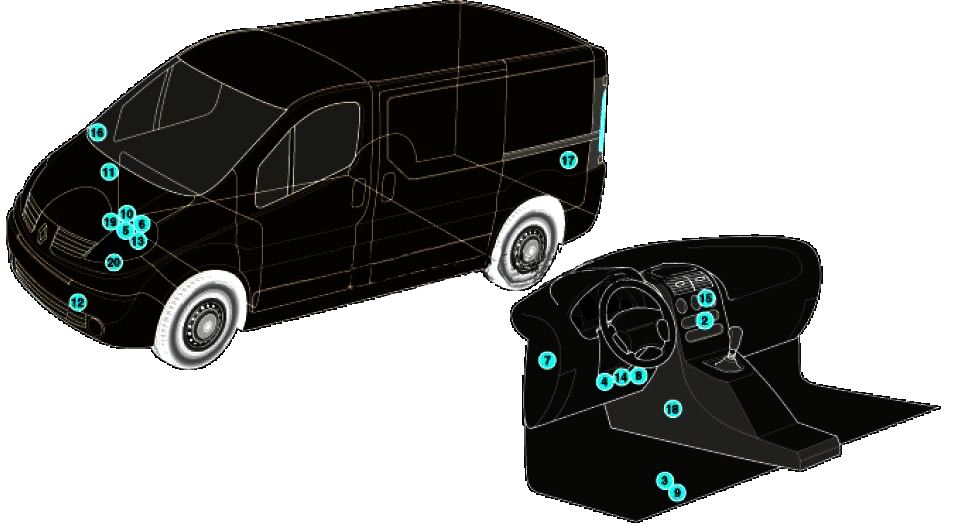

Localizações
Descrição
| 1 | Unidade de controle eletrônico do ABS – sob o piso |
| 2 | Controlador de ar condicionado/aquecimento |
| 3 | Bateria acumuladora |
| 4 | Conector de diagnóstico (DLC) |
| 5 | Módulo de controle eletrônico do motor (ECM) |
| 6 | Caixa de fusíveis/relés, compartimento do motor |
| 7 | Caixa de fusíveis/relés, painel de instrumentos 1 |
| 8 | Caixa de fusíveis/relés, painel de instrumentos 2 |
| 9 | Caixa de fusíveis/relés sob o piso |
| 10 | Relé da vela de ignição |
| 11 | Resistor do motor do ventilador do aquecedor – no bloco do aquecedor |
| 12 | Buzina |
| 13 | Interruptor de inércia para corte de combustível |
| 14 | Unidade de controle multifuncional – funções: sistema antifurto, travamento central, alarme, desembaçador do vidro traseiro, imobilizador, piscas, iluminação interna, limpador/lavador do para-brisa |
| 15 | Unidade de controle do sistema de navegação |
| 16 | Sensor de temperatura externa – no espelho da porta direita |
| 17 | Unidade de controle do sistema de estacionamento |
| 18 | Unidade de controle eletrônico do SRS |
| 19 | Módulo de controle eletrônico da transmissão (TCM) – transmissão ASM |
| 20 | Sensor de velocidade do veículo – na transmissão (alguns modelos) |
Compartimento de passageiros

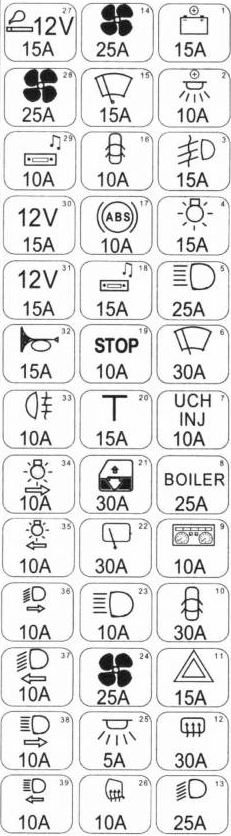

A caixa de fusíveis principal está localizada na parte traseira do painel de instrumentos.
Um diagrama atual com o arranjo dos elementos será colado na parte traseira da tampa.
Descrição
| 1 | 15A Sistema de áudio, relé de luz, alarme, display, unidade de controle de navegação, tacógrafo |
| 2 | 10A Iluminação interna |
| 3 | 15A Relé de faróis de neblina |
| 4 | Sinal 15A, Interruptores: iluminação externa, piscas, faróis de neblina |
| 5 | Sinal 25A, Interruptores: iluminação externa, piscas, faróis de neblina |
| 6 | 30A Limpadores e esguichos do para-brisa |
| 7 | 10A Unidade de controle, transmissão manual, unidade de controle, relé do motor de partida e bomba de combustível |
| 8 | 25A Aquecimento interno |
| 9 | 10A Travamento central, conector de diagnóstico, painel de instrumentos, sensor de ângulo de direção |
| 10 | 30A Travamento central |
| 11 | 15A Pisca |
| 12 | 30A Relé do vidro traseiro aquecido e espelhos externos |
| 13 | Sinal 25A, Interruptores: iluminação externa, piscas e faróis de neblina |
| 14 | 25A Relé da bomba de água elétrica do sistema de aquecimento auxiliar, Bloco de distribuição de ar auxiliar |
| 15 | 15A Luzes traseiras de condução – interruptor, relé de aquecimento de combustível, luz de ré, limpador do para-brisa |
| 16 | 10A Travamento central, vidro traseiro aquecido, iluminação do porta-luvas, painel de instrumentos, ar condicionado, ajuste do ângulo dos faróis |
| 17 | 10A Sensor de velocidade do veículo, sensor de ângulo de direção, unidade de controle ABS, unidade de controle ESP |
| 18 | 15A Painel de controle do aquecedor, limpadores e esguichos, sistema de áudio, dimensões do relé, faróis baixos, limpador do vidro traseiro, display |
| 19 | Interruptor das luzes de freio 10A, conector de diagnóstico, controlador de airbag e assistência de estacionamento, sensor de chuva e luz, interruptor ESP |
| 20 | 15A Aquecimento interno, relé de aquecimento auxiliar, Assentos aquecidos para motorista e passageiro – interruptores |
| 21 | 30A Vidros elétricos |
| 22 | 30A Limpador do vidro traseiro: motor e relé |
| 23 | 10A Faróis altos |
| 24 | 25A Painel de controle do ar condicionado para passageiros, sistema de aquecimento auxiliar – relé da bomba de água |
| 25 | 5A Relé para descarga do circuito de alimentação “+” da bateria com atraso de tempo para iluminação interna |
| 26 | 10A Espelhos externos aquecidos |
| 27 | 15A Acendedor de cigarros – 1ª fila de assentos, Equipamento adicional – 1ª fila de assentos |
| 28 | 25A Ventilador do aquecedor e ar condicionado, Ar condicionado – painel de controle |
| 29 | Display 10A, luzes diurnas – relé principal, sistema de áudio, ECU de navegação |
| 30 | 15A Tomada adicional 12 V – 1ª fila de assentos |
| 31 | 15A Tomada adicional 12 V – 2ª fila de assentos |
| 32 | 15A Buzina |
| 33 | 10A Faróis de neblina |
| 34 | 10A Luz de posição – direita |
| 35 | 10A Luzes laterais – lado esquerdo, iluminação do painel de instrumentos |
| 36 | 10A Luz baixa – farol direito |
| 37 | 10A Luz baixa – farol esquerdo |
| 38 | 10A Luz alta – farol direito |
| 39 | 10A Farol alto esquerdo |
É possível a presença de caixas de fusíveis adicionais com relés no painel de instrumentos.
- Relé do vidro traseiro aquecido
- Relé do limpador/lavador do vidro traseiro
- Relé do limpador traseiro
- Relé dos circuitos principais de ignição
- Relé do aquecedor do para-brisa
- Relé dos faróis de neblina
Compartimento do motor – fusíveis Renault Trafic

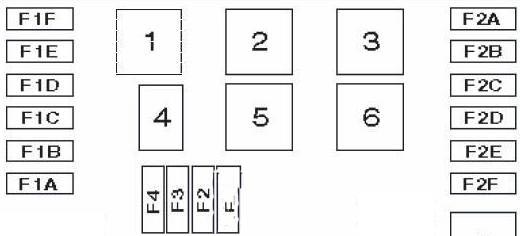

Tipo 1
No compartimento do motor, a caixa de fusíveis está localizada à esquerda, sob a tampa protetora.
Descrição
| Proteção do circuito de alimentação (777) | |
| 1A | reserva |
| 1B | 70A Caixa de fusíveis no compartimento de passageiros, aquecedor |
| 1C | 60A Relé do aquecedor de imersão 1 e 4 |
| 1D | 60A Relé do aquecedor de imersão 2 e 3 |
| 1E | reserva |
| 1F | 60A Ventilador de resfriamento – relé |
| Unidade de proteção do circuito do motor (1834) | |
| 1 | 25A ECU |
| 2 | 15A Circuito de alimentação do motor |
| 3 | Embreagem eletromagnética do compressor do ar condicionado 10A |
| 4 | 20A Relé do aquecedor de combustível |
| Proteção do circuito de alimentação (1841) | |
| 2A | 60A Caixa de fusíveis no compartimento de passageiros, relé do receptor 1 |
| 2B | reserva |
| 2C | 60A Relé 1 e 2 “+” após alimentação da ignição, Relé do aquecedor no compartimento de passageiros |
| 2D | 60A Caixa de fusíveis no compartimento de passageiros, Alarme antifurto |
| 2E | reserva |
| 2F | 40A Ventilador elétrico para aquecedor e ar condicionado |

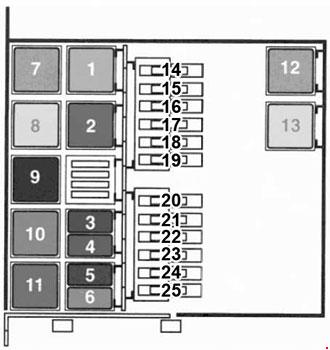

Tipo 2
Descrição
| 1 | Aquecedor auxiliar: 2 ou 3 aquecedores adicionais |
| Diesel: relé do aquecedor auxiliar | |
| 2 | Diesel: Relé para a unidade de controle de injeção de combustível |
| Gasolina: interrupção da injeção | |
| 3 | Relé da bomba de diesel |
| 4 | Relé da bomba de combustível/aquecimento de diesel |
| 5 | Aquecimento auxiliar a diesel: Relé do grupo de ventiladores, segunda velocidade |
| 6 | Relé de acoplamento: Compressor AC |
| 7 | 1 relé de aquecedor adicional (termopistão) |
| 8 | 2 ou 3 aquecedores adicionais (termopistões) |
| Gasolina: relé do aquecedor auxiliar | |
| 9 | Diesel: grupo de ventiladores |
| Diesel: Relé da segunda velocidade com AC | |
| Gasolina: Primeira velocidade com AC | |
| 10 | Gasolina: grupo de ventiladores |
| Diesel: Relé da primeira velocidade do ventilador com AC |
| Gasolina: Segunda velocidade com ar condicionado | |
| 11 | Não utilizado |
| 12 | Relé do para-brisa aquecido. |
| 13 | Relé do para-brisa aquecido. |
| 14 | Não utilizado |
| 15 | Não utilizado |
| 16 | 40A ar condicionado |
| 17 | 50A Aquecimento do para-brisa |
| 18 | 50A Aquecimento do para-brisa |
| 19 | 60A WPB |
| 20 | 60A ABS |
| 21 | 60A WPB |
| 22 | 60A WPB |
| 23 | Ventilador do radiador 50/60/70A |
| 24 | 50/60A Aviso de fusível automático |
| 25 | 70A Aquecimento auxiliar |

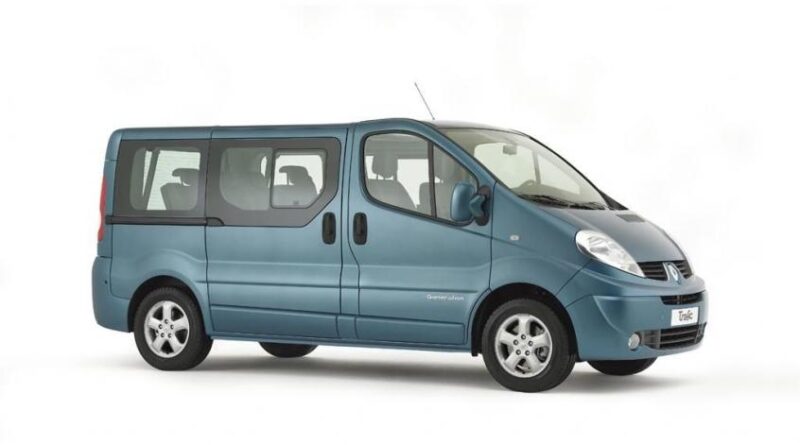

Sobre o Renault Trafic II (2001-2014)
O Renault Trafic II, produzido entre 2001 e 2014, é um veículo comercial popular, caracterizado pela sua amplitude e versatilidade interior. Este modelo é frequentemente utilizado como furgão para transporte de mercadorias ou como minibus para transporte de passageiros. O Trafic II oferece várias opções de motorização, incluindo variantes a diesel e a gasolina, que proporcionam um desempenho fiável e um consumo de combustível eficiente. Graças à sua construção robusta e design prático, é a solução ideal para empresários e empresas que necessitam de um veículo fiável para o uso diário.
Diagrama da caixa de fusíveis do Renault Trafic II
Esta página exibe o diagrama da caixa de fusíveis para o Renault Trafic II, que é essencial para a manutenção e reparos corretos dos sistemas elétricos do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o espaço sob o painel e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que é crucial para a identificação e substituição dos fusíveis. Sempre use fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é uma parte importante do veículo que garante a segurança e a funcionalidade dos circuitos elétricos.
