Opel Zafira A (1999-2005) – Caixa de fusíveis
Opel Zafira A – diagrama da caixa de fusíveis
Ano de fabricação: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
O fusível do isqueiro (tomada de força) no Opel Zafira A é o fusível 36 na caixa de fusíveis do compartimento de passageiros.
Compartimento de passageiros

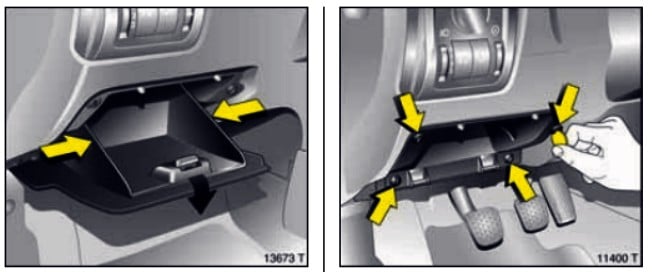

A caixa de fusíveis está localizada sob o painel de instrumentos, atrás do porta-luvas. Para acessá-la, é necessário pressionar levemente as paredes laterais, dobrar completamente o porta-luvas e desconectá-lo. Em seguida, usando uma moeda, gire os parafusos de fixação em 90° e remova o suporte do porta-luvas.

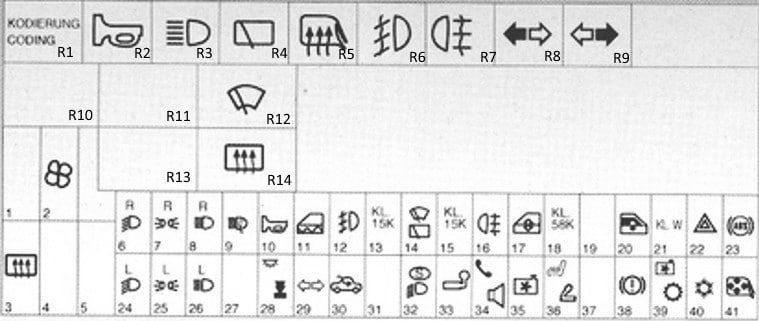

Tipo 1
Fusíveis Opel Zafira A
| Nº | Descrição |
| R1 | – |
| R2 | Relé da buzina |
| R3 | Relé dos faróis |
| R4 | Relé do limpador traseiro |
| R5 | Relé do espelho aquecido |
| R6 | Relé dos faróis de neblina |
| R7 | Relé da luz de neblina traseira |
| R8 | Relé dos piscas – direito |
| R9 | Relé dos piscas – esquerdo |
| R10 | Transmissor de sinal de áudio do telefone |
| R11 | – |
| R12 | Relé do motor do limpador de para-brisa |
| R13 | – |
| R14 | Relé do vidro traseiro aquecido |
| R15 | Unidade de controle multifuncional |
| 1 | – |
| 2 | 30A) Aquecedor/aquecedor de assento do ar condicionado |
| 3 | Aquecimento;
Ar condicionado. |
| 5 | – |
| 6 | 10A Luz direita – faróis, ajuste de iluminação dos faróis |
| 7 | 10A Dimensões dianteiras/traseiras (direita), iluminação da placa de matrícula |
| 8 | 10A Luz direita – farol alto |
| 9 | 30A Bomba do lavador de faróis |
| 10 | 15A Som de buzina |
| 11 | 20A Travamento central |
| 12 | 15A Faróis de neblina |
| 13 | Display multifuncional 7,5 A |
| 14 | 30A Motor do limpador de para-brisa |
| 15 | 7,5A Vidros elétricos;
Teto solar; Espelhos retrovisores elétricos. |
| 16 | 10A Luz de neblina traseira |
| 17 | 30A Vidros elétricos |
| 18 | 7,5A Controle de iluminação dos faróis |
| 19 | – |
| 20 | 30A Vidros elétricos |
| 21 | 7,5A Trava da chave na ignição (transmissão automática);
Sistema antivírus; Sistema de áudio. |
| 22 | 15A Piscas;
Luzes de emergência; Display multifuncional; Computador de bordo; Piscas. |
| 23 | 10A Sistema de freio antibloqueio (ABS);
Direção assistida. |
| 24 | 10A Farol esquerdo – faróis baixos, ajuste de iluminação dos faróis |
| 25 | 10A Luz dianteira/traseira (esquerda), luz da placa de matrícula |
| 26 | 10A Farol esquerdo – farol alto |
| 27 | – |
| 28 | 20A Luz interna |
| 29 | 10A Pisca;
Luz de advertência; Luz interna. |
| 30 | 30A Porta-malas traseiro |
| 31 | – |
| 32 | 10A Sistema de luz diurna;
Sistema antivírus. |
| 33 | 20A Tomada elétrica do reboque – terminal 30 |
| 34 | 20A Sistema de áudio;
Display multifuncional. |
| 35 | 10A Unidade de controle da transmissão automática;
Unidade de controle do motor do ventilador de resfriamento; Sistema de ar condicionado. |
| 36 | 20A Aquecimento do assento;
Fusível do isqueiro. |
| 37 | – |
| 38 | 10A Luzes de freio;
Sistema de controle da transmissão automática; Display multifuncional; Piloto automático. |
| 39 | 7,5A Unidade de controle da transmissão automática;
Unidade de controle do motor do ventilador de resfriamento; Sistema de ar condicionado. |
| 40 | 7,5A Unidade de controle do motor do ventilador de resfriamento;
Ar condicionado. |
| 41 | 10A Espelhos retrovisores aquecidos |

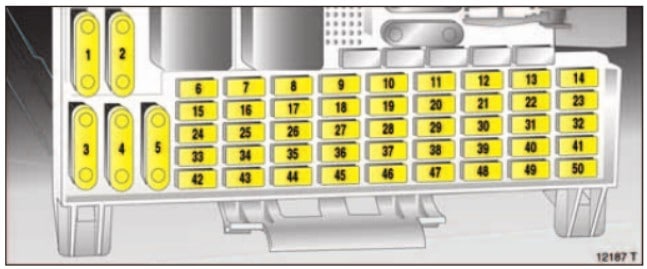

Tipo 2
Fusíveis Opel Zafira A
| R1 | – |
| R2 | Relé da buzina |
| R3 | Relé dos faróis |
| R4 | Relé do limpador traseiro |
| R5 | Relé do espelho aquecido |
| R6 | Relé dos faróis de neblina |
| R7 | Relé da luz de neblina traseira |
| R8 | Relé – interruptor dos piscas |
| R9 | Ativa o relé do interruptor de sinal |
| R10 | Transmissor de sinal de áudio do telefone |
| R11 | Conversor de sinal do sensor de velocidade da roda |
| R12 | Relé do motor do limpador de para-brisa |
| R13 | Relé da iluminação interna |
| R14 | Relé do vidro traseiro aquecido |
| R15 | Unidade de controle multifuncional |
| 1 | – |
| 2 | (30A) Aquecimento/ar condicionado do aquecimento do assento |
| 3 | (40A) Vidro traseiro aquecido |
| 4 | – |
| 5 | – |
| 6 | (10A) Farol direito – faróis, ajuste de iluminação dos faróis |
| 7 | (10A) Luzes laterais/traseiras direitas;
Iluminação da placa de matrícula. |
| 8 | (10A) Farol direito – farol alto |
| 9 | (30A) Bomba do lavador de faróis |
| 10 | (15A) Buzina |
| 11 | (20A) Travamento central |
| 12 | (15A) Faróis de neblina |
| 13 | (5A) Display multifuncional |
| 14 | (30A) Motor do limpador de para-brisa;
Teto solar (conversível). |
| 15 | (5A) Vidros elétricos;
Teto solar; Espelhos retrovisores elétricos; Iluminação interna; Sistema antifurto. |
| 16 | (10A) Luz de neblina traseira |
| 17 | (30A) Vidros elétricos |
| 18 | (5A) Ajuste dos faróis;
Iluminação da placa de matrícula. |
| 19 | (10A) Sistema de áudio;
Telefone; Display multifuncional. |
| 20 | (30A) Vidros elétricos |
| 21 | (5A) Trava e/m da chave na ignição (transmissão automática);
Sistema antivírus; Sistema de áudio; Telefone. |
| 22 | (15A) Piscas;
Luzes de emergência; Display multifuncional; Computador de bordo; Indicadores. |
| 23 | (10A) Sistema de freio antibloqueio (ABS);
Direção assistida. |
| 24 | (10A) Farol esquerdo – faróis altos, ajuste de iluminação dos faróis |
| 25 | (10A) Luz lateral/traseira esquerda;
Iluminação da placa de matrícula. |
| 26 | (10A) Farol esquerdo – farol alto |
| 27 | (2A) Controle do teto retrátil |
| 28 | (5A) Iluminação interna |
| 29 | (10A) Pisca;
Luz de advertência; Luz interna; Sistema de controle da transmissão automática. |
| 30 | (30A) Teto solar |
| 31 | (20A) Sistema de pulverização e limpeza do vidro traseiro |
| 32 | (10A) Sistema de luz diurna;
Iluminação de advertência; Sistema antivírus; Módulo de controle do imobilizador. |
| 33 | (20A) Tomada elétrica do reboque – terminal 30 |
| 34 | (20A) Sistema de áudio;
Display multifuncional; Telefone. |
| 35 | (10A) Módulo de controle da transmissão automática;
Módulo de controle do motor do ventilador de resfriamento; Sistema de ar condicionado. |
| 36 | (15A) Aquecimento do assento;
Fusível do isqueiro. |
| 37 | (20A) Assentos aquecidos |
| 38 | (10A) Luzes de freio;
Controle automático da transmissão; Display multifuncional; Piloto automático. |
| 39 | (5A) Módulo de controle da transmissão automática;
Módulo de controle do motor do ventilador de resfriamento; Sistema de ar condicionado. |
| 40 | (5A) Módulo de controle do motor do ventilador de resfriamento;
Sistema de ar condicionado. |
| 41 | (10A) Espelhos retrovisores aquecidos |
| 42 | (5A) Sensor de ocupação do assento;
Lâmpada interna. |
| 43 | (20A) Farol de xenônio – direito 2002 ^ |
| 44 | (20A) Farol de xenônio – esquerdo 2002 ^ |
| 45 | (5A) Assentos aquecidos 2002 ^ |
| 46 | (15A) Gerenciamento do motor 2002 ^ |
| 47 | (20A) Aquecedor auxiliar – Diesel |
| 48 | (5A) Controle do teto retrátil |
| 49 | – |
| 50 | (40A) Relé do motor do ventilador de resfriamento – 2.0 Diesel / 1.7 Diesel com A/C |
Compartimento do motor
Sob o capô, há 2 caixas de fusíveis separadas: uma com fusíveis e outra com relés.
O diagrama atual é impresso na tampa protetora.

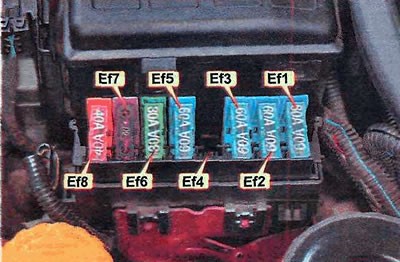

Caixa de fusíveis
Diagrama
| Ef1 | 60A Partida |
| Ef2 | Caixa de fusíveis/relés 60A — conjunto de piscas, faróis, luzes diurnas, sistema antifurto, unidade de controle do imobilizador, gerenciamento do motor |
| Ef3 | Circuitos de alimentação 60A da maioria dos equipamentos elétricos |
| Ef4 | 20A Motores elétricos do ventilador de resfriamento (X12XE – sem ar condicionado) |
| Ef5 | 60A ABS |
| Ef6 | 30A Gerenciamento do motor |
| Ef7 | 80A bomba da direção assistida |
| Ef8 | 40А Motores elétricos do ventilador de resfriamento (gasolina – exceto Х20ХЕ com ar condicionado) |
Caixa de fusíveis
Tipo 1
| 1 | – |
| 2 | Relé do motor do ventilador de resfriamento (exceto Z12XE) |
| 3 | Relé da bomba de combustível (exceto Z20LET / Z22SE) |
| 4 | Relé da bomba de combustível (Z22SE / Z20LET) |
| 5 | Relé do motor da bomba de líquido de arrefecimento (Z20LET) |
| 6 | Relé do motor do ventilador de resfriamento |
| 7 | Relé de atraso dos limpadores de faróis |
| 8 | – |
Tipo 2
| 1 | – |
| 2 | Relé do motor do ventilador de resfriamento (X16SZR, X18XE1, X20XEV) |
| 3 | Relé do motor do ventilador de resfriamento (X14XE, X16XEL) |
| 4 | Relé da bomba de combustível |
| 5 | – |
| 6 | Relé do motor do ventilador de resfriamento |
| 7 | Relé de atraso dos limpadores de faróis |
| 8 | – |
Sobre o Opel Zafira A (1999-2005)
O Opel Zafira A, produzido entre 1999 e 2005, é um MPV familiar compacto que se tornou popular devido à sua amplitude e flexibilidade. Este modelo é conhecido pelo seu inovador sistema Flex7, que permite um ajuste fácil dos bancos e oferece bastante espaço para passageiros e bagagem. O Zafira A estava disponível com várias motorizações, incluindo motores a gasolina e diesel, que ofereciam diferentes potências e consumo de combustível. Entre os motores mais comuns estavam os motores a gasolina 1.6, 1.8 e 2.2, bem como as versões diesel 2.0 e 2.2. Este modelo tornou-se popular não só entre as famílias, mas também entre os condutores que procuravam um veículo prático e fiável.
Diagrama da caixa de fusíveis do Opel Zafira A
Esta página apresenta o diagrama da caixa de fusíveis do Opel Zafira A, que é crucial para identificar e resolver problemas com o sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel de instrumentos do lado do condutor, e outra pode estar localizada no compartimento do motor. O diagrama mostra os fusíveis individuais com seus números, valores de amperes e os componentes que protegem. É importante sempre usar fusíveis de substituição com o mesmo valor de amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é essencial para o bom funcionamento do veículo e garante proteção contra curtos-circuitos e sobrecargas elétricas.
