Nissan Teana (J32) (2008-2014) – caixa de fusíveis
Diagram de fusíveis e relés – Nissan Teana (J32)
Aplica-se a veículos fabricados nos anos:
2008, 2009, 2010, 2011, 2012, 2013, 2014.

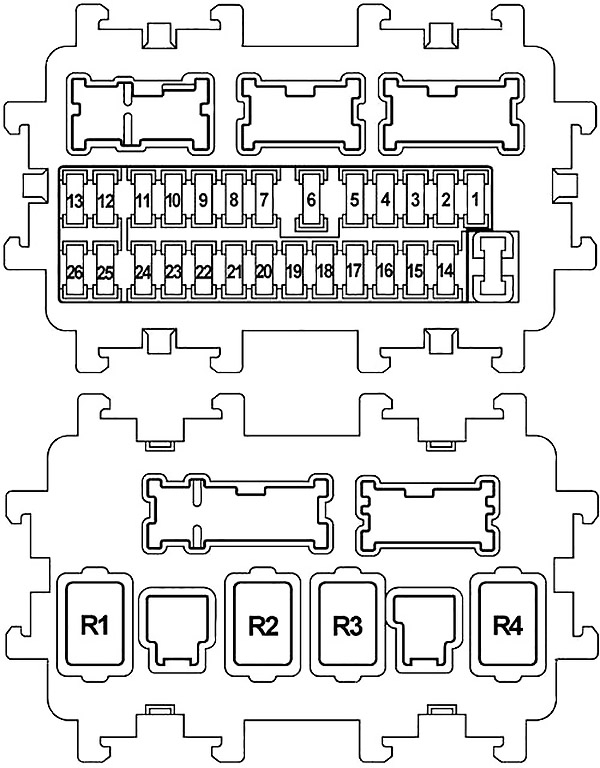

Diagrama da caixa de fusíveis do painel de instrumentos
O bloco de fusíveis está localizado atrás da tampa do painel de instrumentos.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 15 | Interruptor do banco dianteiro aquecido (lado do motorista) |
| Interruptor do banco dianteiro aquecido (lado do passageiro) | ||
| 2 | 10 | Unidade do sensor de diagnóstico do airbag |
| 3 | 10 | Interruptor do freio ASCD Interruptor da luz de freio |
| Motor de ajuste do farol esquerdo | ||
| Motor de ajuste do farol direito | ||
| Válvula solenoide de controle de montagem do motor controlada eletronicamente | ||
| Conector de ligação de dados | ||
| Display do ar condicionado | ||
| Sensor de ângulo de direção | ||
| Amplificador automático do ar condicionado. | ||
| Controlador do sistema de direção hidráulica Controle do ar condicionado | ||
| BCM | ||
| Ionizador | ||
| Interruptor do banco dianteiro aquecido (lado do motorista) | ||
| Interruptor do banco dianteiro aquecido (lado do passageiro) | ||
| Interruptor do banco dianteiro ventilado (lado do motorista) | ||
| Interruptor do banco dianteiro ventilado (lado do passageiro) | ||
| Sensor de gás | ||
| Unidade de controle de nivelamento automático Unidade de cortina traseira | ||
| Controlador do banco dianteiro ventilado (lado do passageiro) | ||
| Controlador do banco dianteiro ventilado (lado do motorista) | ||
| Controlador de ventilação do banco traseiro esquerdo | ||
| Interruptor de aquecimento do banco traseiro esquerdo | ||
| Interruptor de ventilação do banco traseiro esquerdo | ||
| Controlador de ventilação do banco traseiro direito | ||
| Interruptor do banco traseiro ventilado direito | ||
| 4 | 10 | Tacômetro combinado |
| Unidade de controle AV | ||
| Relé da lâmpada de ré | ||
| Interruptor de posição de estacionamento/neutro | ||
| 5 | 10 | Relé de abertura da tampa do tanque de combustível |
| 6 | 10 | Buzina inteligente de aviso de chave |
| Conector de ligação de dados | ||
| Amplificador automático do ar condicionado | ||
| Retração da chave | ||
| 7 | 10 | BCM |
| Interruptor da luz de freio | ||
| 8 | – | Não utilizado |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 9 | 10 | Bloqueio da chave |
| Interruptor de ignição com botão | ||
| 10 | 10 | BCM |
| Interruptor de memória do assento | ||
| 11 | 10 | TCM |
| TCM | ||
| Computador de quilometragem combinado | ||
| 12 | – | Fusível de reserva |
| 13 | – | Fusível de reserva |
| 14 | – | Não utilizado |
| 15 | 10 | Desembaçador do espelho retrovisor externo (lado do motorista) |
| Desembaçador do espelho retrovisor externo (lado do passageiro) | ||
| Amplificador automático do ar condicionado. | ||
| 16 | – | Não utilizado |
| 17 | 20 | Condensador |
| 18 | – | Não utilizado |
| 19 | – | Não utilizado |
| 20 | 15 | Pré-fusível |
| 21 | 10 | Unidade de áudio |
| Display | ||
| Amplificador automático do ar condicionado. | ||
| BCM | ||
| Interruptor multifuncional | ||
| Display de áudio | ||
| Unidade AV | ||
| Reprodutor de DVD | ||
| Amplificador Bose | ||
| Unidade de controle da câmera | ||
| Unidade de controle Navi | ||
| Interruptor de controle traseiro | ||
| Interruptor de controle remoto dos espelhos externos | ||
| 22 | 15 | Pré-fusível |
| 23 | 15 | Relé do ventilador |
| 24 | 15 | Relé do ventilador |
| 25 | – | Fusível de reserva |
| 26 | – | Não utilizado |
| R1 | Relé de ignição | |
| R2 | Relé do desembaçador do vidro traseiro | |
| R3 | Relé de acessórios | |
| R4 | Relé do ventilador | |
Fusíveis do compartimento do motor

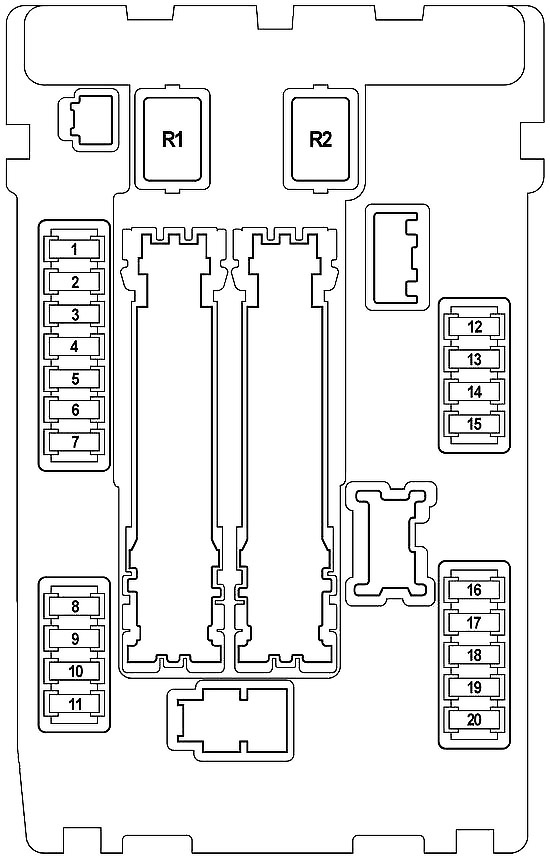

Diagrama da caixa de fusíveis nº 1 (IPDM E/R)
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 15 | Relé da bomba de combustível |
| Sensor de nível de combustível e bomba de combustível | ||
| Condensador | ||
| 2 | 10 | Relé do ventilador de arrefecimento-2 |
| Relé do ventilador de arrefecimento-3 | ||
| Interruptor de posição de estacionamento/neutro | ||
| 3 | 10 | Sensor de velocidade adicional |
| TCM | ||
| TCM | ||
| Sensor de velocidade principal | ||
| 4 | 10 | Injetor de combustível nº 1 |
| Injetor de combustível nº 2 | ||
| Injetor de combustível nº 3 | ||
| Injetor de combustível nº 4 | ||
| Injetor de combustível nº 5 | ||
| Injetor de combustível nº 6 | ||
| ECM | ||
| 5 | 10 | Sensor de inclinação |
| Atuador ABS e unidade eletrônica (unidade de controle) | ||
| 6 | 15 | Sensor de relação ar-combustível (A/F) 1 (Banco 1) |
| Sensor de relação ar-combustível (A/F) 1 (Banco 2) | ||
| H02S2 (Banco 1, 2) | ||
| 7 | 10 | Bomba do lavador |
| 8 | 10 | Relé de bloqueio da direção |
| Unidade de bloqueio da direção | ||
| 9 | 10 | Relé do ar condicionado |
| Compressor | ||
| 10 | 15 | Válvula solenoide de controle Vias 1 |
| Válvula solenoide de controle Vias 2 | ||
| Válvula solenoide de controle de distribuição de válvulas de admissão (banco 1) | ||
| Válvula solenoide de controle de distribuição de válvulas de admissão (banco 1) | ||
| Condensador | ||
| Bobina de ignição nº 1 (com transistor de potência) | ||
| Bobina de ignição nº 2 (com transistor de potência) | ||
| Bobina de ignição nº 3 (com transistor de potência) | ||
| Bobina de ignição nº 4 (com transistor de potência) | ||
| Bobina de ignição nº 5 (com transistor de potência) | ||
| Bobina de ignição nº 6 (com transistor de potência) | ||
| ECM | ||
| Sensor de fluxo de massa de ar | ||
| Válvula solenoide de controle de volume do absorvedor de vapores | ||
| 11 | 15 | Relé do motor do acelerador |
| ECM | ||
| 12 | 10 | Motor de ajuste do farol esquerdo |
| Motor de ajuste do farol direito | ||
| Farol dianteiro integrado esquerdo – Luz de estacionamento | ||
| Farol dianteiro integrado direito – Luz de estacionamento | ||
| 13 | 10 | Farol traseiro integrado direito – Luz traseira |
| Farol traseiro integrado esquerdo – Luz traseira |
| Número | Ampères [A] | Descrição |
|---|---|---|
| Interruptor da tampa traseira da cortina de sol (traseira) | ||
| Interruptor de controle traseiro | ||
| Interruptor de aquecimento do banco traseiro esquerdo | ||
| Interruptor de ventilação do banco traseiro esquerdo | ||
| Interruptor de aquecimento do banco traseiro direito | ||
| Interruptor de ventilação do banco traseiro direito | ||
| Luz da placa de licença esquerda | ||
| Luz da placa de licença direita | ||
| Suporte da porta traseira da lâmpada de atmosfera (esquerda) | ||
| Interruptor VDC | ||
| Interruptor de ajuste dos faróis | ||
| Luz do porta-luvas | ||
| Display do ar condicionado | ||
| Interruptor de abertura do porta-malas | ||
| Interruptor combinado (cabo espiral) | ||
| Interruptor de emergência | ||
| Unidade de áudio | ||
| Iluminação do dispositivo de controle | ||
| Controle do ar condicionado | ||
| Interruptor multifuncional | ||
| Display de áudio | ||
| Unidade de controle AV | ||
| Interruptor do banco dianteiro aquecido (lado do motorista) | ||
| Interruptor do banco dianteiro aquecido (lado do passageiro) | ||
| Interruptor do banco dianteiro aquecido (lado do motorista) | ||
| Interruptor do banco dianteiro aquecido (lado do passageiro) | ||
| Interruptor do banco dianteiro ventilado (lado do motorista) | ||
| Interruptor do banco dianteiro ventilado (lado do passageiro) | ||
| Interruptor da cortina de sol traseira (dianteira) | ||
| Reprodutor de DVD | ||
| Unidade de controle de nivelamento automático | ||
| Unidade de controle Navi | ||
| Luz de mapa | ||
| Interruptor de controle remoto dos espelhos externos | ||
| Suporte da porta dianteira da lâmpada de atmosfera (lado do passageiro) | ||
| Suporte da porta traseira da lâmpada de atmosfera (direita) | ||
| 14 | 10 | Farol alto esquerdo |
| 15 | 10 | Farol alto direito |
| 16 | 15 | Farol dianteiro integrado esquerdo – Farol baixo (esquerdo) |
| 17 | 15 | Farol dianteiro integrado direito – Farol baixo (direito) |
| 18 | 15 | Relé dos faróis de neblina dianteiros |
| Farol de neblina dianteiro esquerdo | ||
| Farol de neblina dianteiro direito | ||
| 19 | – | Não utilizado |
| 20 | 30 | Relé dos limpadores dianteiros |
| Relé de alta velocidade dos limpadores dianteiros | ||
| Motor do limpador dianteiro | ||
| R1 | Relé do ventilador de arrefecimento-1 | |
| R2 | Relé de controle do motor de partida | |

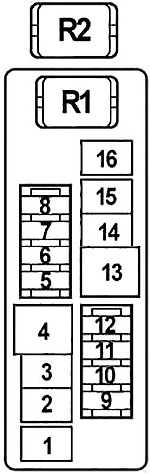

Diagrama da caixa de fusíveis nº 2
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 40 | Motor do ventilador de arrefecimento-1 |
| 2 | 40 | IPDM E/R |
| Fusível: 1,2,3,4 (fusíveis do painel de instrumentos) | ||
| Relé de ignição | ||
| Bloco de fusíveis | ||
| 3 | 40 | Relé do ventilador de arrefecimento-2 |
| Relé do ventilador de arrefecimento-3 | ||
| 4 | 40 | Relé dos bicos dos faróis |
| Bomba dos bicos dos faróis | ||
| 5 | 15 | Controlador de ventilação do banco traseiro esquerdo |
| Controlador de ventilação do banco traseiro direito | ||
| 6 | 15 | Relé da buzina |
| Buzina | ||
| 7 | 10 | Alternador |
| Relé da buzina de aviso de roubo | ||
| 8 | 15 | Controlador do banco dianteiro ventilado (lado do motorista) |
| Controlador do banco dianteiro ventilado (lado do passageiro) |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 9 | – | Não utilizado |
| 10 | 15 | Amplificador Bose |
| 11 | 15 | Amplificador Bose |
| 12 | 15 | Unidade de áudio |
| Display | ||
| Display de áudio | ||
| Unidade de controle AV | ||
| Reprodutor de DVD | ||
| Unidade de controle da câmera | ||
| Unidade de controle Navi | ||
| 13 | 40 | BCM |
| Circuito do freio | ||
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| R1 | Relé da buzina | |
| R2 | Relé do motor do ventilador de arrefecimento | |

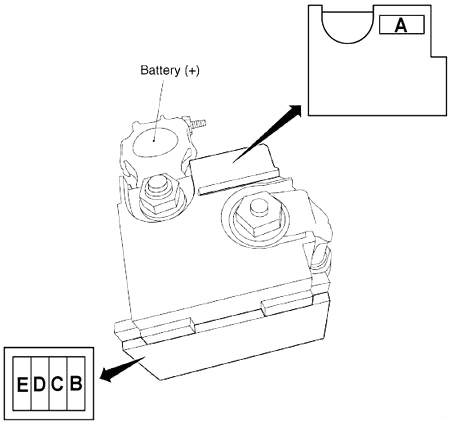

Bloco de fusíveis no terminal positivo da bateria
| Número | Ampères [A] | Descrição |
|---|---|---|
| A | 250 | Motor de partida |
| Alternador | ||
| Fusível: B, C | ||
| B | 100 | Caixa de fusíveis do compartimento do motor (nº 2) |
| C | 60 | Relé dos faróis de neblina dianteiros |
| Relé do farol alto | ||
| Relé do farol baixo | ||
| Relé da luz traseira | ||
| Fusível: 18, 20 (caixa de fusíveis do compartimento do motor (nº 1)) | ||
| D | 100 | Relé do ventilador |
| Relé do desembaçador do vidro traseiro | ||
| Fusível: 5, 6, 7, 9, 10, 11 (fusíveis do painel de instrumentos) | ||
| E | 80 | Relé de ignição |
| Fusível: 8, 9, 10, 11 (caixa de fusíveis do compartimento do motor (nº 1)) |
