Nissan Almera Tino (V10) – Caixa de fusíveis
Diagram de fusíveis e relés – Nissan Almera Tino (V10)
Aplica-se a veículos fabricados nos anos:
1999, 2000, 2001, 2002, 2003, 2004, 2005 e 2006.

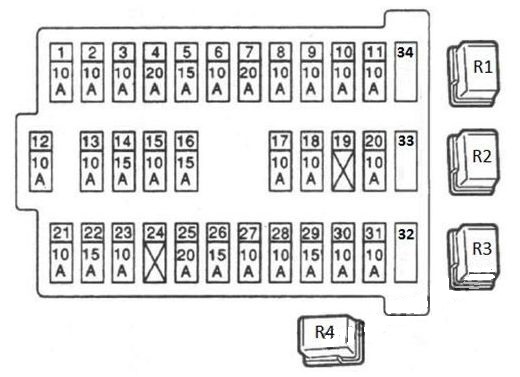

Compartimento de passageiros
Localiza-se no painel de instrumentos, atrás da tampa protetora. Na parte traseira, há uma descrição atual da finalidade dos fusíveis.
Descrição
Disjuntores
- Espelhos 10A
- Luzes de freio 10A
- Para 15A
- 7,5A Para eletricidade adicional
- 15A Alarme e piscas
- 10A Para eletricidade adicional
- 20A Vidro traseiro aquecido
- Sensor de oxigênio 10A
- 10A Acessórios de alimentação adicionais
- 10A Pacote elétrico
- 10A Controlador de transmissão automática
- 10A ECU (ou seja, controle de todos os piscas, iluminação e alimentação principal do painel de instrumentos, iluminação do painel onde o aquecedor está localizado)
- 10A Luz interna
- 15A Motor do ventilador interno (aquecedor / ar condicionado)
- Ar condicionado 10A
- 15A Motor do ventilador interno (aquecedor / ar condicionado)
- 10A Sistema de injeção de combustível
- Airbag 10A
- 20A Acessórios de alimentação adicionais
- Controlador do motor 10A
- 10A Sinal de partida
- Acendedor de cigarros 15A
- Não utilizado
- 20A Acessórios de alimentação adicionais
- 20A Limpador de para-brisa dianteiro
- 7,5A Para eletricidade adicional
- 15A Lavador de para-brisa dianteiro e/ou traseiro (no interruptor da coluna de direção)
- 15A Lavador de vidro traseiro
- 15A Bomba de gasolina
- 10A Tacômetro, conta-rotações, termômetros e nível de combustível
- 10A ABS
- Reserva 10A
- Reserva 15A
- Reserva 20A
Relés dianteiros
- R1 Relé dos faróis
- R2 Relé de controle do acelerador
- R3 Relé do vidro elétrico
- Relé da luz de neblina traseira R4

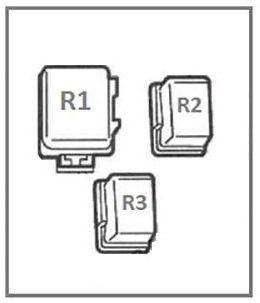

Relés laterais
- Relé de ignição R1
- R2 Relé do motor do ventilador
- R3 Relé para equipamentos adicionais (acessórios elétricos)
Compartimento do motor

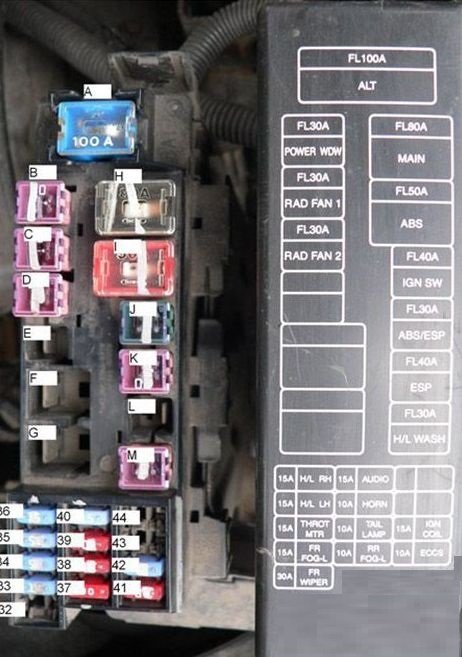

Caixa de fusíveis
Localiza-se ao lado da bateria.
Gasolina
Descrição
- Gerador 100A (carregamento da bateria)
- Vidros elétricos 40A
- Com interruptor do ventilador de arrefecimento 40A
- D 40A regulador dos ventiladores de arrefecimento
- E 30A para motores a diesel
- F 60A para motores a diesel
- G 80A para motores a diesel
- H Alimentação principal 80A, circuito de aterramento
- I 50A ABS
- J 30A para o interruptor de ignição da bateria
- K 30A ABS/ESP
- Motor ESP L 30A
- Lavador de faróis M 30A
- 32 20A Lavador de vidro traseiro
- 33 15A Faróis de neblina
- 34 15A Atuador elétrico e relé para o acelerador elétrico
- 35 15A Faróis, luzes diurnas
- 36 15A Faróis, luzes diurnas
- 37 10A Luz de neblina traseira
- 38 10A Dimensões, iluminação da placa de matrícula
- 39 10A Buzina, carregamento da bateria (corrente de excitação para o gerador da bateria)
- 40 15A Áudio, navegação, tela LCD
- 41 10A Sistema de gerenciamento do motor
- 42 10A Bobina de ignição
- 43 10A USR
- 44 20A ECU do motor

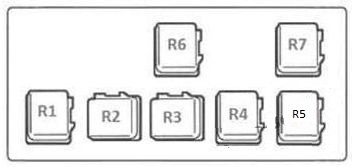

Caixa de relés
Localiza-se no lado direito, ao lado do reservatório do líquido do lavador de para-brisa.
Descrição
- R1 3º relé do ventilador do radiador (25221E)
- R2 Parte dianteira do tumanki PTF (25224QA)
- R3 Relé do ar condicionado E6 (25224D)
- Relé da buzina R4 (25620)
- R5 Relé do ventilador do radiador (25224J)
- R6 Faróis, luzes (25224A)
- Partida R7 (25224G)
