Nissan Altima (1998-2018) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Nissan Altima (1998–2018), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Nissan Altima (1998-2001) – diagrama da caixa de fusíveis
Ano de fabricação: 1998, 1999, 2000, 2001.
O fusível do isqueiro (tomada de força) no Nissan Altima (1998-2001) é o fusível 13 na caixa de fusíveis.

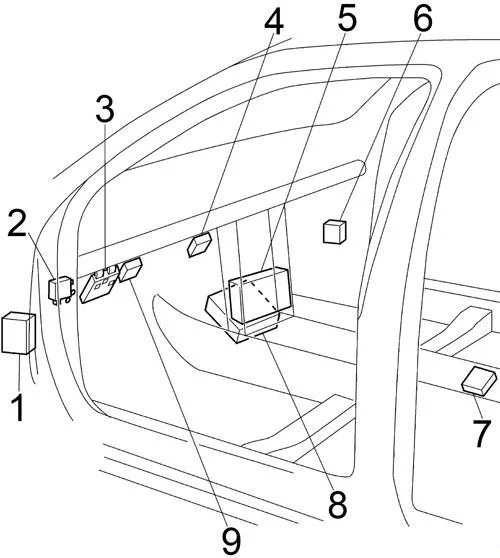

Cabine
- Unidade de controle ABS
- Conector SMJ, relé do vidro elétrico, relé do controle remoto multifuncional, interruptor do vidro automático 1 (vidro elétrico), interruptor do vidro automático 2 (tomada elétrica)
- Unidade de controle de entrada inteligente
- Módulo de controle da transmissão (TCM)
- Amplificador do limpador
- Módulo do sensor de diagnóstico do airbag
- Módulo de controle do motor (ECM)
- Unidade de controle ASCD

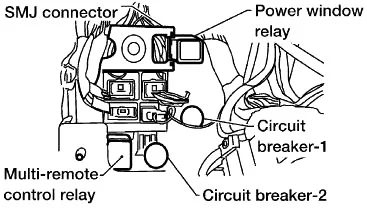

Conector SMJ, relé do vidro elétrico, relé do controle remoto multifuncional, interruptor do vidro automático 1 (vidro elétrico), interruptor do vidro automático 2 (tomada elétrica)

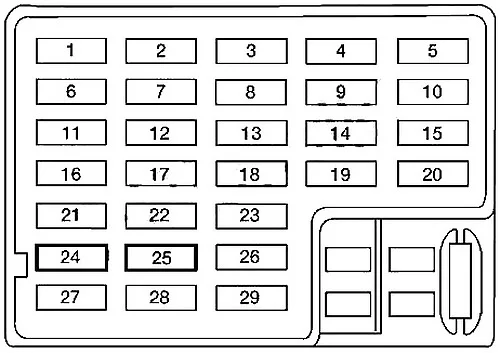

Caixa de fusíveis da cabine
| Número |
Amp [A] | Descrição |
| 1 | 15 | Motor do ventilador |
| 2 | 15 | Motor do ventilador |
| 3 | 10 | Módulo de controle da transmissão (TCM) |
| 4 | 20 | Relé do desembaçador do vidro traseiro |
| 5 | 20 | Relé do desembaçador do vidro traseiro |
| 6 | 10 | Relé do ar condicionado;
Amplificador térmico. |
| 7 | 10 | Sensor de oxigênio aquecido |
| 8 | 10 | ASCD;
Relé do desembaçador do vidro traseiro; Temporizador do desembaçador do vidro traseiro; Construtor de barramento de dados; Unidade de controle Push; Campainha de aviso; Interruptor de bloqueio da transmissão automática; Relé do vidro elétrico; Luz diurna; Entrada inteligente C / U. |
| 9 | 10 | Interruptor do espelho externo |
| 10 | 10 | Áudio;
Relé da tomada de força; Entrada inteligente C / U. |
| 11 | 10 | Interruptor de emergência |
| 12 | 10 | Interruptor de posição de estacionamento e neutro;
Odômetro; Velocímetro; Medidor de combustível; Luzes de aviso; Indicador de sobrecarga. |
| 13 | 20 | ’00 -’01:
Isqueiro |
| 15 | ’98 -’99:
Isqueiro |
| 14 | 15 | Interruptor da luz de freio;
Módulo de controle da transmissão (TCM). |
| 15 | – | – |
| 16 | – | – |
| 17 | 15 | Relé da bomba de combustível |
| 18 | 10 | Válvula de controle de ventilação do tanque EVAP;
Válvula de bypass da válvula de corte de vácuo; Válvula IACV-AAC; Interruptor de posição do acelerador. |
| 19 | 20 | Limpador e pulverizador dianteiro |
| 20 | 10 | Interruptor de emergência;
Relé do controle remoto multifuncional. |
| 21 | 10 | Injetores |
| 22 | 10 | Módulo do sensor de diagnóstico do airbag |
| 23 | – | – |
| 24 | 10 | Interruptor da chave;
Luz interna; Iluminação do espelho de cortesia; Iluminação do porta-malas; Luz de aviso de segurança; Odômetro combinado; Transmissor Homelink; Atuador de abertura do porta-malas; Antena de força; Construtor de barramento de dados (GST – ’98 -’99). |
| 25 | 10 | Válvula solenoide EGRC;
Ventilador de resfriamento; Relé de posição de estacionamento e neutro; NATS (’00 -’01); Relé de aviso anti-roubo (’98 -’99); Relé inibidor. |
| 26 | 10 | Módulo de controle do motor;
Relé de bloqueio da embreagem; Relé de posição de estacionamento e neutro; Luz diurna |
| 27 | – | – |
| 28 | 10 | ABS |
| 29 | – | – |

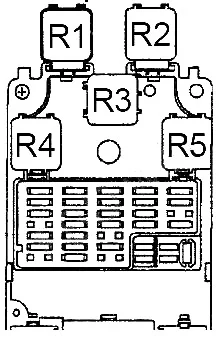

| Nº |
Relé |
| R1 | Desumidificador do vidro traseiro |
| R2 | Bomba de combustível |
| R3 | Motor do ventilador |
| R4 | Ignição |
| R5 | Acessórios |

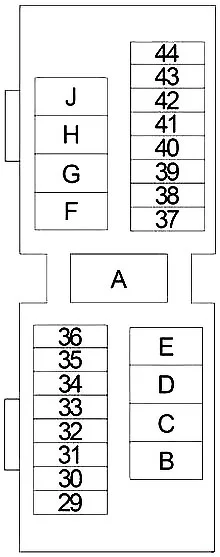

Caixa de fusíveis do compartimento do motor
Sobre o Nissan Altima (1998-2018)
O Nissan Altima é um modelo popular de médio porte que foi fabricado entre 1998 e 2018. Este carro é conhecido por sua confiabilidade, conforto e desempenho. Ao longo desses anos, passou por várias gerações e ofereceu diversas opções de motor, incluindo variantes de quatro e seis cilindros. O Altima foi projetado para proporcionar uma condução confortável com espaço suficiente para passageiros e bagagem. Seu design moderno e inovações tecnológicas o tornaram uma escolha atraente para muitos motoristas que buscavam um equilíbrio entre preço e qualidade.
Diagrama da caixa de fusíveis do Nissan Altima
Esta página exibe o diagrama da caixa de fusíveis para o modelo Nissan Altima, que é essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis geralmente está localizada sob o painel ou no compartimento do motor. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos sistemas elétricos do seu veículo.
