Nissan X-Trail T30 (2001-2007) – Caixa de fusíveis

Nissan X-Trail T30 – diagrama de fusíveis

Ano de fabrico: 2001, 2002, 2003, 2004, 2005, 2006 e 2007.

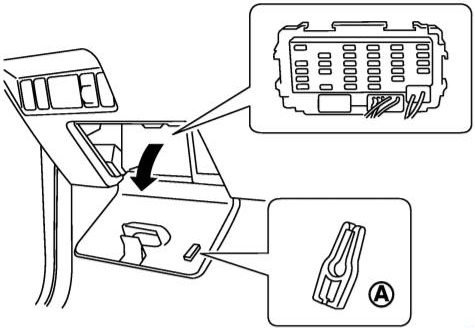

Compartimento de passageiros

Localizado na parte inferior do painel de instrumentos. Abra a tampa protetora para aceder.

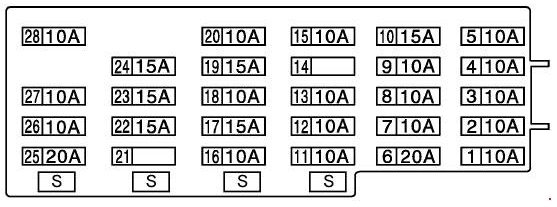

Descrição (tipo 1)

1	Bomba de combustível 10A
2	Piscas 10A
3	Unidade de controlo do motor 10A
4	Sistema de áudio 10A, sistema de navegação
5	Conector de diagnóstico 10A, unidade de controlo da transmissão, fecho centralizado, sistema anti-roubo, vidros elétricos, vidro traseiro aquecido, iluminação interior, teto de abrir, dispositivos de aviso e piscas, sistema de navegação
6	Limpa para-brisas e lavagem do para-brisas 20A
7	Unidade de controlo do motor 10A, unidade de controlo das luzes diurnas
8	ABS/ESP 10A, sistema de controlo de tração 4WD
9	SRS 10A
10	Bomba de combustível 15A, unidade de controlo do motor
11	Unidade de controlo do motor 10A, unidade de controlo da transmissão, ABS/ESP, sistema de controlo de tração 4WD, SRS, painel de instrumentos, lavagem/bicos dos faróis
12	Unidade de controlo da transmissão 10A, luzes de marcha-atrás, sistema de navegação
13	Unidade de controlo do motor 10A
14	Bancos aquecidos 10A

15	Ar condicionado/aquecimento 10A
16	Limpa para-brisas e lavagem do vidro traseiro 10A
17	Isqueiro 15A, conector de alimentação adicional
18	Isqueiro 10A, conector de alimentação adicional
19	Ar condicionado/aquecimento 15A
20	Alimentação dos espelhos 10A
21	Não utilizado
22	Interruptor das luzes de travão 15A, unidade de controlo da transmissão, ABS, sistema de controlo de tração 4WD
23	Isqueiro 15A, conector de alimentação de acessórios
24	Ar condicionado/aquecimento 15A
25	Unidade de controlo do motor 20A, vidro traseiro aquecido
26	Luzes interiores 10A
27	Vidro traseiro aquecido 10A
28	Unidade de controlo do motor 10A, unidade de controlo da transmissão, fecho centralizado, sistema anti-roubo, vidro traseiro aquecido, iluminação interior, teto de abrir, dispositivos de aviso e piscas
S	Fusíveis de reserva

Descrição (tipo 2)

1. Assento aquecido – assentos aquecidos
2. Pisca – pisca
3. Injetor – injetores do motor QR, ECM
4. ÁUDIO – sistema de áudio (com opção de comutação de energia)
5. Componentes eletrónicos – conector de diagnóstico, bloqueio da alavanca da transmissão automática X-Trail, relé de controlo dos vidros, bloco TIME CONTROL (controlo do fecho centralizado, teto de abrir, atraso da iluminação interior, aquecimento do vidro traseiro, etc.)
6. LIMPA-PARABRISAS FR – Limpa-para-brisas e lavador do para-brisas
7. Sinal de arranque – Sinal de arranque, luzes diurnas e ECU YD (até agora) e motores Nissan QR até agosto de 2003.
8. 4WD ABS – Possibilidade de ligar a alimentação à unidade de controlo ABS, ESP, 4WD.
9. AIR BAG – airbag
10. Bomba de combustível – bomba de combustível (motor QR), bomba de transferência de combustível (motor diesel YD)
11. Painel de instrumentos, relé do temporizador do relé do lavador dos faróis
12. Luz de marcha-atrás, sistema de controlo da transmissão automática
13. Controlo do motor – sondas lambda aquecidas, relé dos ventiladores, relé de bloqueio de arranque (X-Trail com transmissão automática)
14. Reserva
15. AR CONDICIONADO – Ar condicionado, relé e embraiagem para ativar o compressor do ar condicionado
16. LIMPA-PARABRISAS RR – Produto para lavador do vidro traseiro
17. Isqueiro – isqueiro
18. Isqueiro CIG – Relé do isqueiro
19. Motor do ventilador
20. Espelhos elétricos
21. Reserva
22. Luz de travão, sinal de controlo do travão para ABS, ESP, unidade de controlo do motor
23. Bloco de alimentação prensado — Tomadas elétricas (no porta-luvas do condutor e na bagageira)
24. Motor do ventilador – Motor do ventilador para aquecimento interior
25. Aquecimento do vidro traseiro
26. Luzes de iluminação interior, incluindo bagageira, luzes de mapa e iluminação das portas
27. Espelhos aquecidos
28. Componentes eletrónicos – Alimentação fixa do painel de instrumentos, temporizador, relógio, ar condicionado, controlo remoto das portas

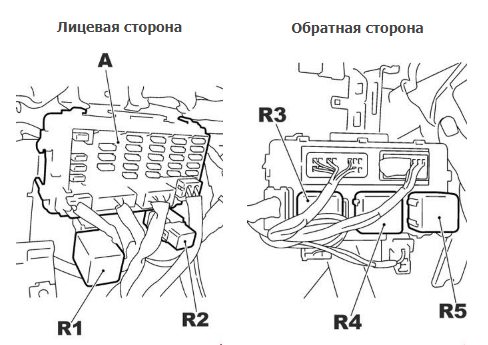

Relés

Descrição

• R1 – relé PTC
• R2 – Relé do vidro elétrico
• R3 – Relé de ignição
• R4 – Relé do ventilador do aquecedor
• R5 – Relé auxiliar

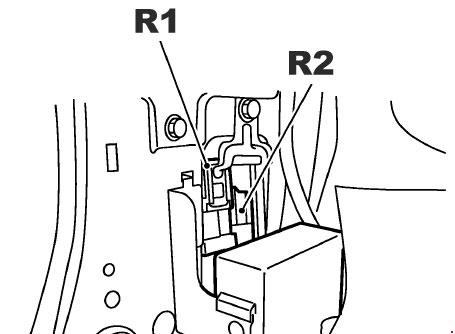

Além disso, alguns relés podem estar localizados no pilar dianteiro, aos pés do condutor (R1 – vidro traseiro/espelhos aquecidos, R2 – Relé da bomba de combustível)

Compartimento do motor

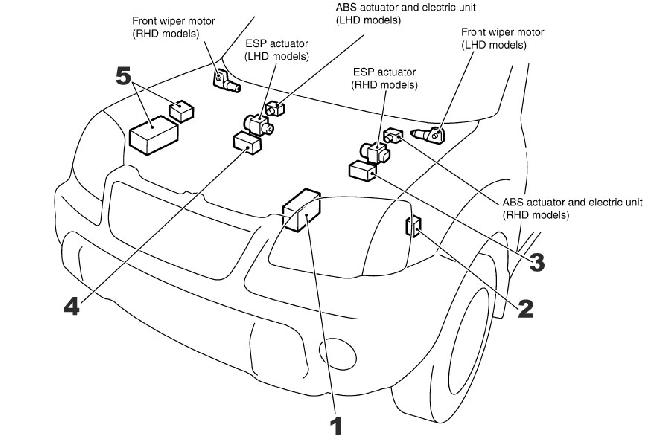

Disposição

1. Caixa de fusíveis (perto da bateria)
2. Relé das velas de incandescência
3. Caixa de fusíveis ESP (veículos com volante à direita)
4. Caixa de fusíveis ESP (veículos com volante à esquerda)
5. Blocos de relés (principal e adicional)

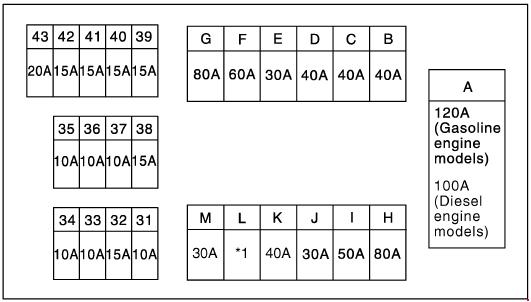

Caixa de fusíveis

1

2

Descrição

A	Alternador 100 / 120A, caixa de fusíveis no compartimento do motor (fusíveis: nº B a G, 39 a 43)
b	Fecho centralizado 40A, controlo dos vidros, teto de abrir, bancos elétricos
C	Ventilador de arrefecimento 40A
D	Ventilador de arrefecimento 40A
E	Limpa e lava faróis 30A
F	Velas de incandescência 60A
G	Caixa de fusíveis da cabine 80A
H	Sistema de ar condicionado/aquecimento 80A, caixa de fusíveis da cabine (fusíveis: nº 18, 20, 23)
I	Programa de estabilidade do veículo (ESP) 50A
J	Chave de ignição 30A
K	ABS 40A
L	ABS 30/40A, ESP (30A com ESP, 40A sem ESP)
M	–

31	Luzes exteriores 10A, limpa e lava faróis, dispositivos de aviso e piscas
32	Sistema de áudio 15A, sistema de navegação, telefone
33	Unidade de controlo do motor 10A, sistema anti-roubo
34	Gerador 10A, sistema anti-roubo
35	Piscas 15A
36	Luz de nevoeiro traseira 10A
37	ABS 10A, sistema de controlo de tração (4WD)
38	–
39	Unidade de controlo do motor 15A
40	Unidade de controlo do motor 15A, luzes exteriores
41	Luzes exteriores 15A, luzes de nevoeiro
42	Luzes de nevoeiro 15A
43	Unidade de controlo do motor 20A, sistema anti-roubo

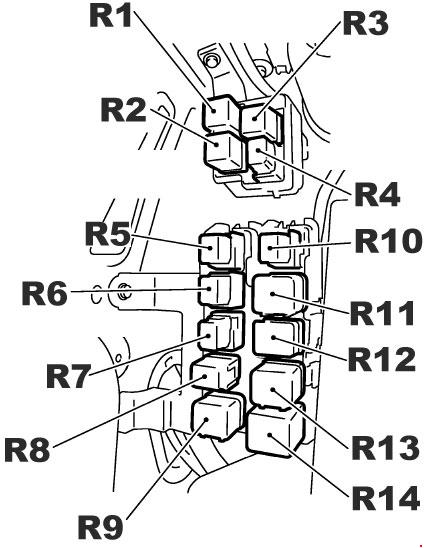

Caixa de fusíveis

Descrição

• R1 Relé da lâmpada
• R2 Relé das luzes diurnas, esquerdo (com luzes diurnas)
• R3 Relé das luzes diurnas, direito (com luzes diurnas)
• Relé da luz de nevoeiro traseira R4
• R5 Relé das luzes de nevoeiro dianteiras
• R6 Relé de bloqueio de arranque (“P” / “N”)
• Relé R7 A/C
• Relé da buzina R8
• R9 Relé do ventilador de arrefecimento 1
• R10 Relé de controlo do acelerador
• R11 Relé do ventilador de arrefecimento 3
• Relé R12 4WD
• R13 Relé do ventilador de arrefecimento 2
• R14 Relé do lavador dos faróis

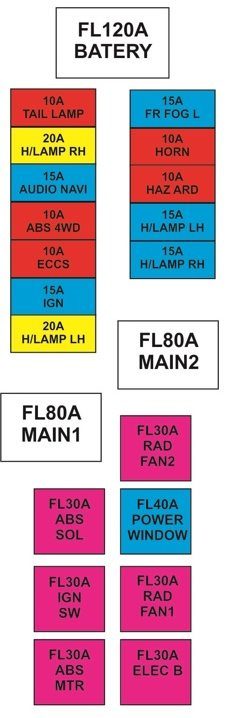

Em alguns modelos, em vez do relé nº 14, existem fusíveis: 10A – luz de nevoeiro traseira, 15A – vidro traseiro aquecido (área do limpa-vidros), 15A – unidade de controlo do motor e 20A – unidade de controlo dos faróis de xénon.

Sobre o Nissan X-Trail T30 (2001-2007)

O Nissan X-Trail T30, fabricado entre 2001 e 2007, é um SUV compacto que se tornou popular pela sua fiabilidade e versatilidade. Este modelo foi concebido para proporcionar uma condução confortável tanto em estrada como fora de estrada. O X-Trail T30 oferecia várias opções de motorização, incluindo motores a gasolina e diesel, que variavam em potência e consumo de combustível. O interior do veículo era espaçoso, com bastante espaço para passageiros e bagagem, o que tornava este modelo uma escolha ideal para famílias e indivíduos ativos. Graças ao seu design robusto e tecnologias avançadas, o Nissan X-Trail T30 tornou-se um veículo popular em muitos mercados em todo o mundo.

Diagrama da caixa de fusíveis do Nissan X-Trail T30

Esta página mostra o diagrama da caixa de fusíveis do Nissan X-Trail T30, que é essencial para a manutenção e reparação adequadas dos sistemas elétricos do veículo. As localizações típicas das caixas de fusíveis para este modelo incluem o compartimento do motor e o interior do veículo, geralmente perto do condutor. Os diagramas mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua configuração e mantê-la corretamente.
