Mitsubishi Outlander XL (2007-2012) – caixa de fusíveis
Mitsubishi Outlander – diagrama da caixa de fusíveis
Ano de fabricação: 2007, 2008, 2009, 2010, 2011, 2012.
O fusível do isqueiro (tomada de força) no Mitsubishi Outlander é o fusível 15 e 23 na caixa de fusíveis da cabine.

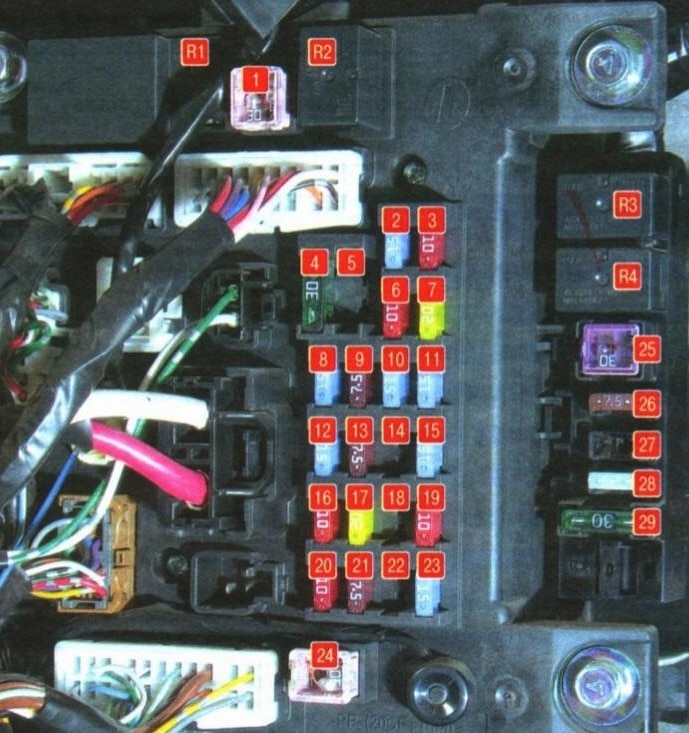

Caixa de fusíveis do compartimento de passageiros
Sob o painel de instrumentos, no lado do motorista
Descrição
| 1 | 30A Aquecedor |
| 2 | 15A Luzes de freio |
| 3 | 10A Luz de neblina traseira |
| 4 | 30A Limpador de para-brisa |
| 5 | Reservado |
| 6 | 10A Corrente de equipamento adicional |
| 7 | 20A Travas das portas |
| 8 | 15A Sistema de áudio |
| 9 | 7.5A Corrente de equipamento adicional |
| 10 | 15A Luzes internas |
| 11 | 15A Luzes de emergência |
| 12 | 15A Limpador de vidro traseiro |
| 13 | 7,5A Instrumentos de controle e medição |
| 14 | Reservado |
| 15 | 15A Isqueiro (tomada de força dianteira) |
| 16 | 10A Chave de ignição |
| 17 | 20A Teto solar elétrico |
| 18 | Reservado |
| 19 | 10A Espelhos externos |
| 20 | 10A Tração nas quatro rodas |
| 21 | 7,5A Luzes de ré |
| 22 | Reservado |
| 23 | 15A Tomada de força adicional |
| 24 | 30A Vidros elétricos |
| 25 | 30A Vidro traseiro aquecido |
| 26 | 7,5A Espelhos externos aquecidos |
| 27 | 15A Alimentação |
| 28 | 20/25A Assento elétrico |
| 29 | 30A Aquecimento do assento |
Atribuição de relés
- Relé de travamento da porta
- Relé do aquecedor
- Relé de aquecimento do assento
- Relé do aquecedor do vidro traseiro
Caixas de fusíveis e relés do compartimento do motor

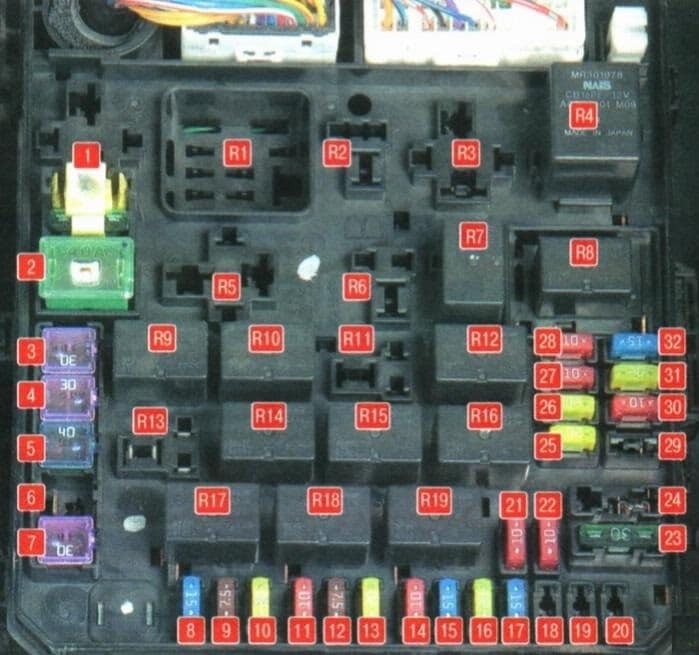

Caixa principal
No lado esquerdo do compartimento do motor
Descrição
| 1 | 30A Dispositivo de entrada/saída |
| 2 | 40A Motor do ventilador de resfriamento |
| 3 | 30A Motor do ventilador do condensador |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | Reservado |
| 7 | 30A Partida |
| 8 | 15A Faróis de neblina dianteiros |
| 9 | 7.5 Controle do motor |
| 10 | 20A AKP |
| 11 | 10A Buzina |
| 12 | 7,5A Gerador |
| 13 | 20A Lavador de faróis |
| 14 | 10A Ar condicionado |
| 15 | 15A Válvula borboleta |
| 16 | 20A Alarme antifurto |
| 17 | 15A Limpadores aquecidos |
| 18 | Reservado |
| 19 | 30A Portas elétricas |
| 20 | 10A Sistema de iluminação externa diurna |
| 21 | 10A Farol alto (esquerdo) |
| 22 | 10A Farol alto (direito) |
| 23 | 30A Amplificador de áudio |
| 24 | 30A Equipamentos elétricos do motor Diesel |
| 25 | 20A Farol de neblina (esquerdo, com lâmpadas de descarga) |
| 26 | 20A Farol de neblina (direito, com lâmpadas de descarga) |
| 27 | 10A Farol de neblina (esquerdo, com lâmpadas halógenas) |
| 28 | 10A Farol de neblina (direito, com lâmpadas halógenas) |
| 29 | 10A Circuito de alimentação do motor |
| 30 | 10A Bobina de ignição |
| 31 | 20A Circuito de alimentação do motor |
| 32 | 15A Bomba de combustível |
Relés
| R1 | Relé das velas de incandescência (para motores Diesel) |
| R2 | Relé do ventilador do radiador |
| R3 | Relé do aquecedor |
| R4 | Relé de controle do motor |
| R5 | Relé de estabilidade |
| R6 | Relé do ventilador do ar condicionado |
| R7 | Relé de controle do motor |
| R8 | Relé dos faróis com luzes baixas |
| R9 | Relé de controle do motor |
| R10 | Relé do aquecedor dos limpadores |
| R11 | Relé da iluminação externa diurna |
| R12 | Relé de controle do motor |
| R13 | Relé do alarme antifurto |
| R14 | Relé da transmissão automática |
| R15 | Relé do lavador de faróis |
| R16 | Relé dos faróis altos |
| R17 | Relé dos faróis de neblina dianteiros |
| R18 | Relé da buzina |
| R19 | Relé do ar condicionado |

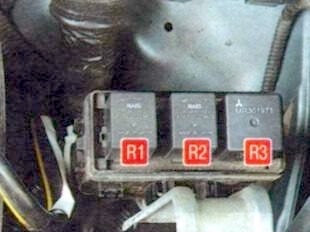

Caixa de fusíveis
Localizada ao lado da caixa principal
Descrição
- R1 Relé do ventilador de baixa velocidade do sistema de resfriamento do motor
- R2 Relé do ventilador do ar condicionado
- R3 Relé do ventilador de alta velocidade do sistema de resfriamento do motor
Caixa de fusíveis da bateria
Os terminais da bateria contêm uma caixa de fusíveis de alta potência em forma de fusíveis.
