Mitsubishi Colt 5 (1994-2002) – caixa de fusíveis
Diagram de fusíveis e relés – Mitsubishi Colt 5
Aplica-se a veículos fabricados nos anos:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 e 2002.
Localização da caixa de fusíveis do painel

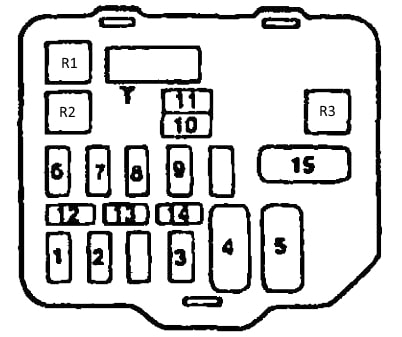

Caixa de fusíveis
Localizada sob o painel de instrumentos à esquerda, para veículos com volante à esquerda.
Descrição
| 1 | Relé 10A |
| 2 | Acendedor de cigarros 15A |
| 3 | Sinal de mudança de direção 10A |
| 4 | Riscador 25A |
| 5 | Vidro traseiro aquecido 25A |
| 6 | Limpador de para-brisa 20A |
| 7 | Luzes de ré 10A |
| 8 | Travamento central 20A |
| 9 | Painel de instrumentos 10A |
| 10 | Assentos aquecidos 10A |
| 11 | Teto solar 20A |
| 12 | Reserva |
Relés
- Relé do aquecedor
- Relé do vidro traseiro aquecido
- Relé dos piscas e luzes de emergência
Caixa de fusíveis de relés
Pode ser montada ao lado da caixa de fusíveis ou um ou mais elementos montados separadamente:
- Relé para vidros elétricos
- Relé do vidro traseiro aquecido
- Unidade de controle de travamento central das portas
- Relé dos faróis de neblina
Caixa de fusíveis no compartimento do motor

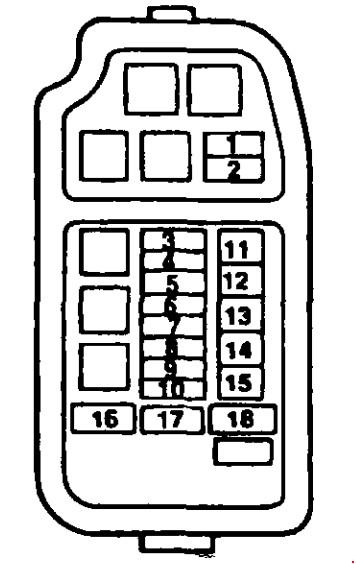

Caixa principal
Localizada à esquerda, ao lado da bateria.
Descrição
| 1 | Luz de freio 15A |
| 2 | Alarme 10A |
| 3 | Luzes antifurto 15A |
| 4 | Luzes laterais 10A |
| 5 | Luzes laterais 10A |
| 6 | Ar condicionado 10A |
| 7 | Faróis de neblina 10A |
| 8 | Buzina 10A |
| 9 | Rádio 10A |
| 10 | Luzes internas 10A |
| 11 | Diagnóstico do motor 20A |
| 12 | Vidros elétricos 30A |
| 13 | Ventilador de resfriamento do radiador 30A |
| 14 | Faróis 40A |
| 15 | Ignição 30A |
| 16 | Fusível 60A |
| 17 | Ar condicionado 25A |
| 18 | Gerador 100A |
Relés
- A – Sistema de gerenciamento do motor com relé
- B – Relé do motor de partida
- C – Relé do ventilador
- D – Relé dos faróis
- E – Relé das luzes de posição
- F – Relé da buzina
- G – Relé dos faróis de neblina

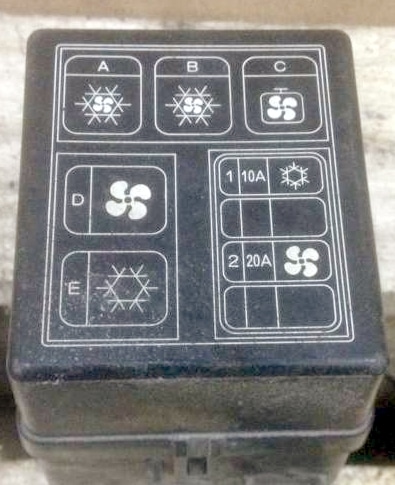

Caixa adicional
Os fusíveis e relés são responsáveis pelo sistema de ar condicionado e aquecimento.
Sobre o Mitsubishi Colt 5 (1994-2002)
O Mitsubishi Colt 5, produzido entre 1994 e 2002, é um carro compacto que desfrutou de grande popularidade devido à sua confiabilidade e operação econômica. Este modelo estava disponível em várias versões de carroceria, incluindo hatchback de três e cinco portas. Sob o capô, podiam ser encontrados vários motores, desde unidades a gasolina menores de 1.3 litros até motores mais potentes de 1.6 litros. Graças à sua compacidade e fácil manuseio, o Colt 5 era o veículo ideal para o tráfego urbano, oferecendo conforto suficiente também para viagens mais longas.
Diagrama da caixa de fusíveis do Mitsubishi Colt 5
Esta página exibe o diagrama da caixa de fusíveis para o Mitsubishi Colt 5, que é essencial para a identificação e substituição de fusíveis. A caixa de fusíveis neste modelo geralmente está localizada sob o painel de instrumentos no lado do motorista, e outra pode ser encontrada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e o bom funcionamento do veículo, por isso é importante ter uma visão geral de sua configuração.
